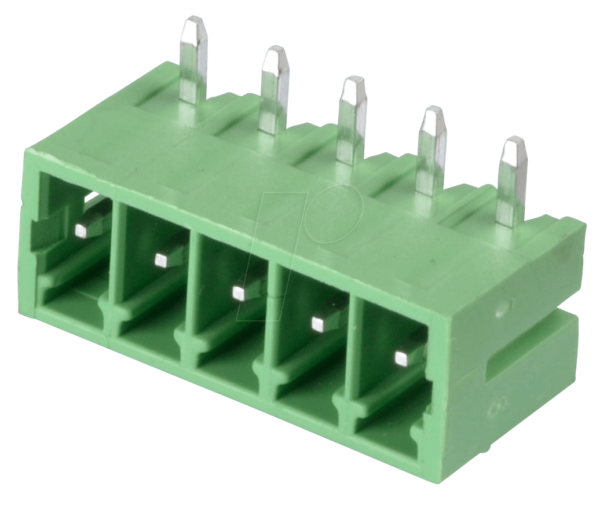

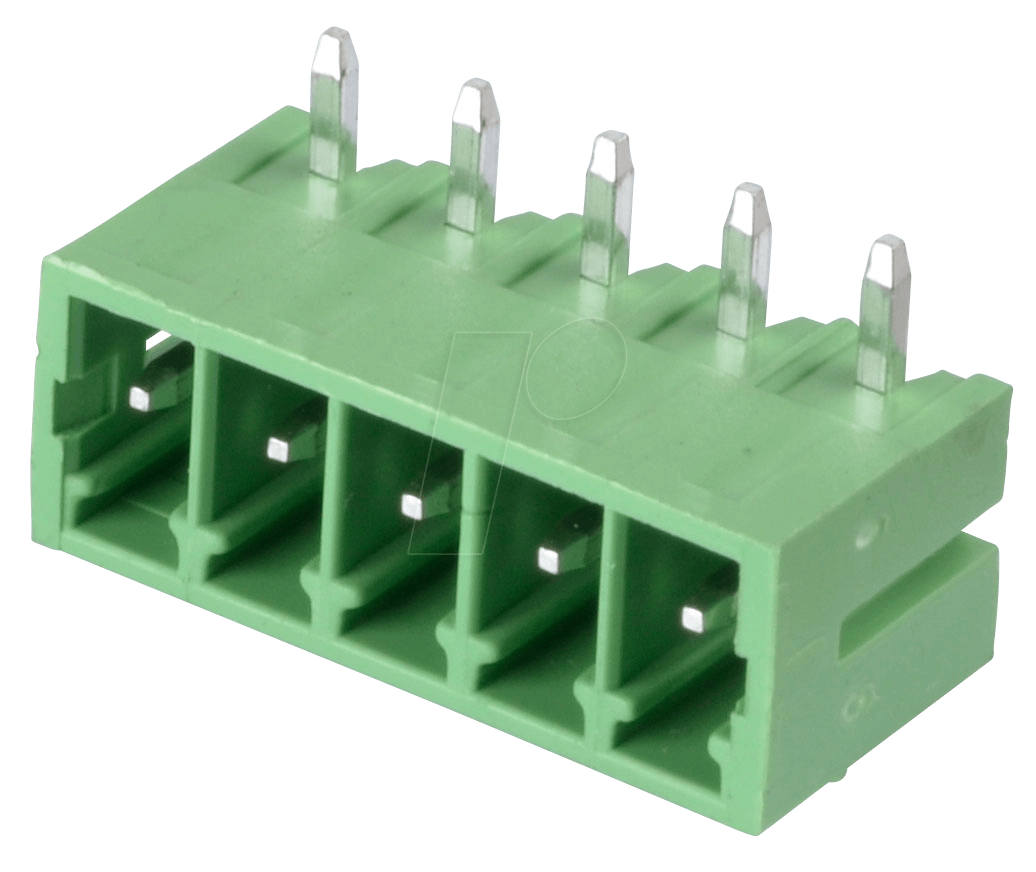

Präzise Verbindungen für anspruchsvolle Elektronikprojekte: RND 205-00114 Stiftleiste
Die RND 205-00114 Stiftleiste mit 5 Polen und einem Rastermaß von 3,5 mm im 90°-Winkel ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine robuste und zuverlässige Verbindung für ihre elektronischen Schaltungen benötigen. Dieses Bauteil adressiert die Notwendigkeit einer präzisen und sicheren Signalübertragung in komplexen Systemen, wo Standardsteckverbindungen an ihre Grenzen stoßen.
Optimale Leistung und Zuverlässigkeit durchdacht
Die RND 205-00114 Stiftleiste bietet gegenüber herkömmlichen Lösungen entscheidende Vorteile. Durch das präzise Rastermaß von 3,5 mm und die 90°-Ausrichtung ermöglicht sie eine kompakte und effiziente Leiterplattenbestückung. Die robuste Konstruktion und die hochwertigen Kontakte gewährleisten eine stabile und verlustarme Signalübertragung, selbst unter anspruchsvollen Umgebungsbedingungen. Dies ist essentiell für die Integrität und Funktionalität Ihrer elektronischen Geräte.
Konstruktion und Materialgüte für Langlebigkeit
Die Auswahl der richtigen Verbindungskomponenten ist für die Langlebigkeit und Leistungsfähigkeit von elektronischen Systemen von entscheidender Bedeutung. Die RND 205-00114 Stiftleiste zeichnet sich durch ihre sorgfältige Materialwahl und präzise Fertigung aus, die eine zuverlässige Performance über einen langen Zeitraum sicherstellt.
- Hochwertige Kontaktmaterialien: Die Stifte sind typischerweise aus einer Kupferlegierung gefertigt und mit einer Edelmetallbeschichtung (z.B. Gold oder Zinn) versehen. Dies minimiert den Übergangswiderstand, verhindert Korrosion und gewährleistet eine leitfähige Verbindung über viele Einsteckzyklen hinweg.
- Robuster Isolierkörper: Der Isolierkörper besteht aus einem thermoplastischen Material wie PBT (Polybutylenterephthalat) oder PA (Polyamid). Diese Kunststoffe zeichnen sich durch hohe mechanische Festigkeit, Temperaturbeständigkeit und ausgezeichnete elektrische Isoliereigenschaften aus. Sie sind zudem flammwidrig und entsprechen relevanten Sicherheitsnormen.
- Präzise Fertigung: Die Fertigung erfolgt mit hoher Präzision, um eine exakte Passform und einfache Montage auf der Leiterplatte zu gewährleisten. Die 90°-Ausrichtung der Stifte ist exakt eingehalten, was die Bestückung und Verdrahtung erleichtert.
- Zuverlässige Steckverbindung: Die Stifte sind so konzipiert, dass sie einen sicheren Halt in den entsprechenden Buchsen (sofern kompatibel) bieten. Dies verhindert ungewollte Unterbrechungen der Verbindung, selbst bei Vibrationen oder mechanischer Beanspruchung.
Technische Spezifikationen im Detail
Die RND 205-00114 Stiftleiste ist für Anwendungen konzipiert, bei denen eine zuverlässige und platzsparende Verbindung erforderlich ist. Die technischen Parameter sind auf höchste Leistungsfähigkeit und Kompatibilität ausgelegt.
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller-Teilenummer | 205-00114 |
| Produkttyp | Stiftleiste |
| Anzahl der Pole | 5-polig |
| Rastermaß (Pitch) | 3,5 mm |
| Einbaulage/Ausrichtung | 90° (rechtwinklig zur Leiterplatte) |
| Kontaktmaterial | Kupferlegierung, vergoldet/verzinnt (typisch) |
| Isolationsmaterial | Hochtemperatur-Thermoplast (z.B. PBT, PA) |
| Nennspannung | Abhängig von der Buchsenkombination und Anwendungsnormen (typisch > 100V) |
| Nennstrom | Abhängig von der Kontaktbeschaffenheit und Temperatur (typisch 1-3A) |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, abhängig vom Isolationsmaterial) |
| Montageart | THT (Through-Hole Technology) für Lötanschluss auf Leiterplatte |
| Schutzart (bei gestecktem Zustand) | Variiert je nach Buchsentyp; grundlegende elektrische Isolation des Isolierkörpers |
| Zulassungen | CE, RoHS (typisch für Elektronikkomponenten dieser Art) |
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit der RND 205-00114 Stiftleiste eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedenen Branchen. Ihre präzise Bauweise und Zuverlässigkeit machen sie zu einer bevorzugten Wahl für kritische Systeme.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten in Fertigungsanlagen, Robotik und Prozessleitsystemen. Die Robustheit gewährleistet eine stabile Signalübertragung auch in rauen Umgebungen.
- Medizintechnik: In Geräten und Instrumenten, bei denen höchste Zuverlässigkeit und Hygieneanforderungen gelten, wie z.B. bei Diagnosegeräten, Patientenmonitorsystemen oder medizinischen Laborgeräten.
- Automobilindustrie: Als Schnittstelle für Steuergeräte, Infotainmentsysteme oder Sensorik in Fahrzeugen, wo Temperaturbeständigkeit und Vibrationsfestigkeit essenziell sind.
- Verbraucherelektronik: In hochwertigen Haushaltsgeräten, Audio- und Videogeräten oder Kommunikationssystemen, wo eine sichere und langlebige Verbindung gefragt ist.
- Prototypenentwicklung und Forschung: Für die schnelle und modulare Erstellung von Schaltungsprototypen und experimentellen Aufbauten, wo Flexibilität und einfache Handhabung im Vordergrund stehen.
- Stromversorgungsanwendungen: Zur sicheren Verteilung von niedrigen bis mittleren Strömen innerhalb von Geräten oder zwischen Modulen.
Vorteile auf einen Blick
Die RND 205-00114 Stiftleiste bietet eine Reihe von klaren Vorteilen, die sie zur überlegenen Wahl für professionelle Elektronikanwendungen machen.
- Kompakte Bauweise: Das Rastermaß von 3,5 mm ermöglicht eine hohe Pin-Dichte und spart wertvollen Platz auf der Leiterplatte.
- Einfache Montage: Die 90°-Ausrichtung erleichtert die Leiterplattenbestückung und die nachfolgende Verdrahtung erheblich.
- Hohe Kontaktsicherheit: Hochwertige Materialien und präzise Fertigung sorgen für eine stabile und verlustarme Signalübertragung, die Ausfälle minimiert.
- Langlebigkeit und Robustheit: Die Verwendung von widerstandsfähigen Kunststoffen und korrosionsbeständigen Kontakten garantiert eine lange Lebensdauer, auch unter schwierigen Bedingungen.
- Hohe elektrische Isolation: Das Isolationsmaterial schützt vor Kurzschlüssen und sorgt für die Sicherheit des Systems.
- Breite Kompatibilität: Passt zu einer Vielzahl von 5-poligen Buchsen mit 3,5 mm Rastermaß.
- Wirtschaftlichkeit: Bietet eine hervorragende Balance zwischen Preis und Leistung für professionelle Anwendungen.
FAQ – Häufig gestellte Fragen zu RND 205-00114 – Stiftleiste – 5-pol, RM 3,5 mm, 90°
Was ist das Hauptanwendungsgebiet dieser Stiftleiste?
Die RND 205-00114 Stiftleiste ist primär für die Signal- und Stromübertragung auf Leiterplatten in industriellen, medizinischen, automobilen und hochwertigen Verbraucherelektronikanwendungen konzipiert, wo eine präzise, zuverlässige und platzsparende Verbindung gefordert ist.
Welche Art von Buchsen sind mit dieser Stiftleiste kompatibel?
Diese Stiftleiste ist typischerweise mit 5-poligen Buchsen kompatibel, die ebenfalls ein Rastermaß von 3,5 mm aufweisen und für die Aufnahme von Stiftleisten mit einer Stiftdicke im Bereich von 0,6 mm bis 0,8 mm ausgelegt sind.
Kann diese Stiftleiste für hohe Ströme verwendet werden?
Die Nennstrombelastbarkeit hängt stark von der genauen Ausführung der Kontakte, der Umgebungstemperatur und der Qualität der Lötverbindung ab. Für typische Anwendungen im Bereich der Signalübertragung ist sie bestens geeignet. Für sehr hohe Strombelastungen sollten breitere Leiterbahnen und gegebenenfalls breitere Kontakte (andere Produktserien) in Betracht gezogen werden.
Ist die Stiftleiste hitzebeständig?
Ja, der Isolierkörper besteht aus Hochtemperatur-Thermoplasten wie PBT oder PA, die eine gute Hitzebeständigkeit aufweisen und typischerweise für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt sind. Lötvorgänge können problemlos durchgeführt werden.
Wie wird die Stiftleiste auf der Leiterplatte montiert?
Die Montage erfolgt durch die THT-Technologie (Through-Hole Technology). Die Stifte werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Leiterplatte verlötet.
Bietet die 90°-Ausrichtung Vorteile bei der Bestückung?
Ja, die 90°-Ausrichtung ist ein wesentlicher Vorteil. Sie ermöglicht eine vertikale Anbindung von Kabeln oder anderen Modulen zur Leiterplatte, was die räumliche Effizienz erhöht und die Verdrahtung erleichtert, insbesondere in beengten Gehäusen.
Welche Materialien werden für die Kontakte verwendet und warum ist das wichtig?
Die Kontakte bestehen in der Regel aus einer Kupferlegierung, die für ihre gute Leitfähigkeit bekannt ist. Diese wird meist mit einer dünnen Schicht aus Edelmetall wie Gold oder einer Legierung wie Zinn beschichtet. Diese Beschichtung ist entscheidend, da sie Oxidation verhindert, den Übergangswiderstand minimiert und so eine dauerhaft zuverlässige und verlustfreie elektrische Verbindung über die gesamte Lebensdauer des Geräts sicherstellt.
