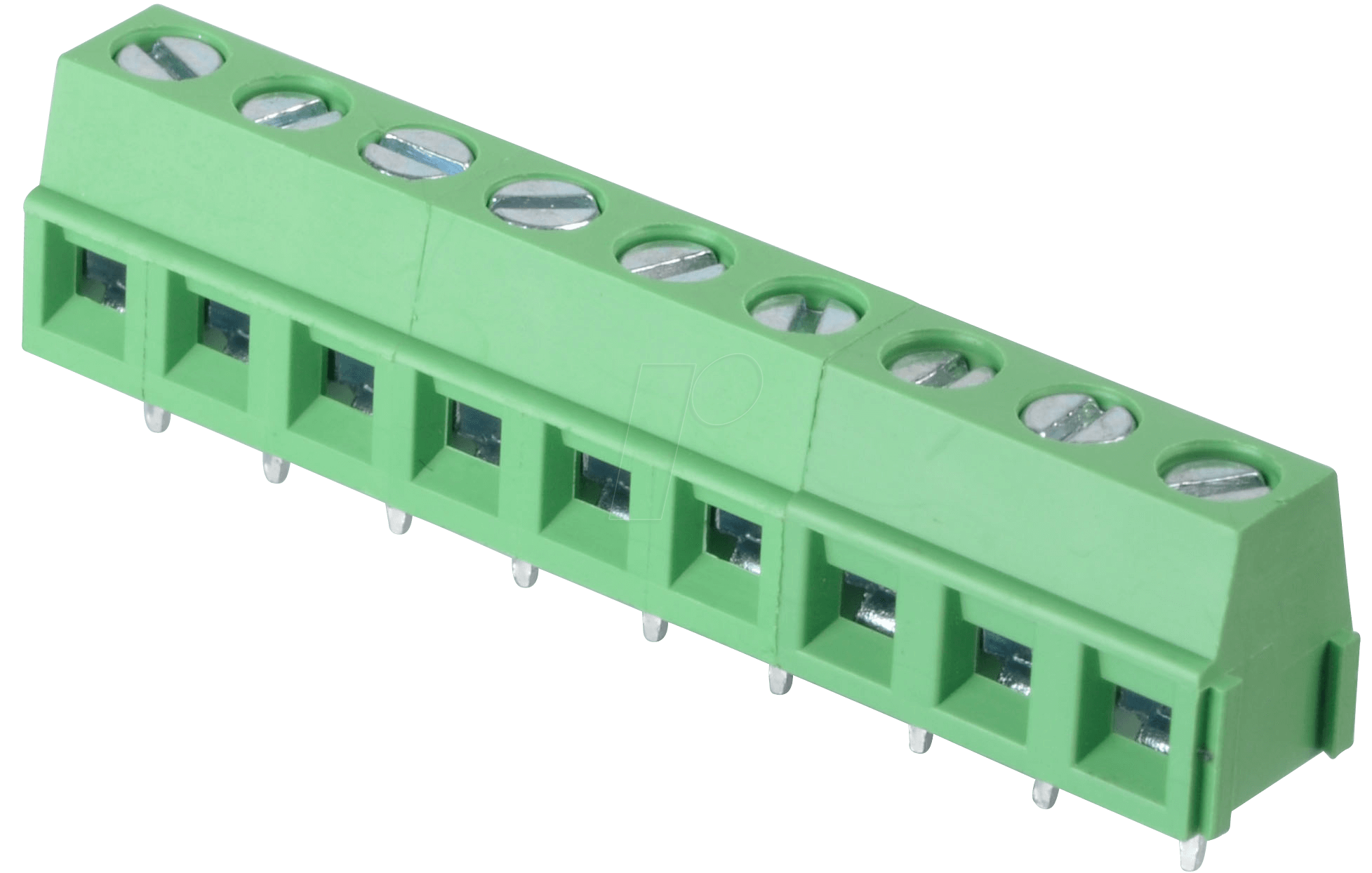

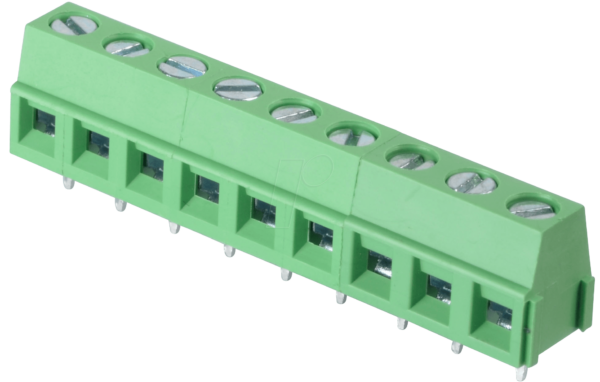

RND 205-00052 – Lötbare Schraubklemme – 9-pol, RM 5 mm, 90°: Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen
Suchen Sie eine robuste und zuverlässige Lösung für dauerhafte elektrische Verbindungen, die Lötbarkeit mit einfacher mechanischer Befestigung kombiniert? Die RND 205-00052 – eine 9-polige, lötbare Schraubklemme mit einem Rastermaß von 5 mm und einem 90°-Winkel – ist die ideale Komponente für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die höchste Ansprüche an ihre elektronischen Schaltungen stellen. Dieses Produkt löst das Problem von unsicheren Lötverbindungen und komplexen Verkabelungen, indem es eine sichere, wiederholbare und wartungsfreundliche Schnittstelle bietet.
Maximale Konnektivitätsperformance für Ihre Projekte
Die RND 205-00052 repräsentiert die nächste Evolutionsstufe bei Verbindungselementen, indem sie die Vorteile einer klassischen Schraubklemme mit den hervorragenden elektrischen Eigenschaften einer Lötverbindung vereint. Dies ermöglicht nicht nur eine schnelle Montage, sondern auch eine extrem sichere und niederohmige Verbindung, die auch unter widrigen Bedingungen wie Vibrationen oder Temperaturschwankungen Bestand hat. Im Vergleich zu reinen Lötösen oder Standard-Schraubklemmen bietet diese hybride Lösung eine signifikant höhere Zuverlässigkeit und Flexibilität.
Robuste Konstruktion für höchste Ansprüche
Das Design der RND 205-00052 wurde mit dem Ziel entwickelt, eine maximale Lebensdauer und Betriebssicherheit zu gewährleisten. Die 90°-Konfiguration ermöglicht eine platzsparende Integration auf Leiterplatten oder in Gehäusen, was besonders in kompakten elektronischen Geräten von Vorteil ist. Das Rastermaß von 5 mm ist ein etablierter Standard, der eine einfache Integration in bestehende Designs und eine hohe Packungsdichte der Anschlusspunkte ermöglicht.
Vorteile der RND 205-00052 – Lötbare Schraubklemme
- Hybrid-Verbindungstechnologie: Kombiniert die Vorteile von Lötverbindungen (niederohmig, dauerhaft) und Schraubklemmen (schnelle Montage, mechanische Sicherheit).
- Hohe Polzahl: Mit 9 Polen bietet die Klemme eine hohe Dichte an Anschlussmöglichkeiten auf kleinem Raum.
- Optimiertes Rastermaß: Das 5 mm Rastermaß ist ein Industriestandard und gewährleistet Kompatibilität mit vielen PCB-Layouts und Gehäusen.
- 90°-Montage: Die rechtwinklige Bauform ermöglicht eine effiziente Raumnutzung und vereinfacht die Kabelzuführung.
- Robuste Materialien: Gefertigt aus hochwertigen Kunststoffen und korrosionsbeständigen Metalllegierungen für Langlebigkeit.
- Einfache Handhabung: Der Anschluss von Kabeln erfolgt schnell und sicher durch die integrierte Schraubverbindung.
- Vibrationsresistenz: Die Schraubverbindung sorgt für einen festen Halt der Leiter und widersteht mechanischen Belastungen effektiv.
- Wiederbeschaltbarkeit: Kabel können bei Bedarf einfach gelöst und neu verbunden werden, ohne die Lötverbindung zu beeinträchtigen.
Technische Spezifikationen und Materialanalyse
Die RND 205-00052 – Lötbare Schraubklemme – 9-pol, RM 5 mm, 90° zeichnet sich durch ihre sorgfältige Auswahl an Materialien und die präzise Verarbeitung aus. Die Lötanschlüsse sind für eine zuverlässige thermische und elektrische Verbindung optimiert, während die Schraubklemmenmechanismen eine sichere Aufnahme von Litzen und eindrächtigen Leitern gewährleisten. Die Gehäusekonstruktion aus thermoplastischem Kunststoff bietet eine gute Isolationswirkung und mechanische Stabilität.
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Artikelnummer | 205-00052 |
| Produkttyp | Lötbare Schraubklemme |
| Anzahl der Pole | 9 |
| Rastermaß (RM) | 5 mm |
| Anordnung der Pins | 90° (Rechtwinklig) |
| Anschlussart (Leiter) | Schraubklemme |
| Anschlussart (PCB) | Lötbar |
| Gehäusematerial | Hochwertiger Thermoplast (UL 94 V-0 zertifiziert für Flammwidrigkeit) |
| Kontaktmaterial | Verzinnte Kupferlegierung (für optimale Lötbarkeit und elektrische Leitfähigkeit) |
| Schraubenmaterial | Stahl, verzinkt (für Korrosionsbeständigkeit und hohe Klemmkraft) |
| Nennspannung | Typischerweise 250V (abhängig von Isolationsabstand und Umgebung) |
| Nennstrom | Typischerweise bis zu 10A (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Temperaturbereich | -40°C bis +105°C (Standard-Betriebstemperatur für industrielle Anwendungen) |
| Isolationswiderstand | ≥ 1000 MΩ (bei 500V DC) |
| Anwendungsspezifische Vorteile | Ideal für Platinenmontage, Signalverteilung, Stromversorgungseinheiten, Messgeräte und industrielle Steuerungen. Ermöglicht eine schnelle Verdrahtung und einfache Wartung von Geräten. |
Anwendungsbereiche: Wo die RND 205-00052 glänzt
Die Vielseitigkeit der RND 205-00052 – Lötbare Schraubklemme – 9-pol, RM 5 mm, 90° eröffnet eine breite Palette von Einsatzmöglichkeiten. In der industriellen Automatisierung und Steuerungstechnik bietet sie eine zuverlässige Schnittstelle für Sensoren, Aktoren und Kommunikationsbusse. In der Medizintechnik, wo Zuverlässigkeit und Sterilisierbarkeit (entsprechend der Materialkompatibilität) von höchster Bedeutung sind, ermöglicht sie sichere Verbindungen für kritische Geräte. Auch in der Telekommunikation, im Konsumgüterbereich sowie in der Entwicklung von Prototypen und Embedded-Systemen bewährt sich diese Komponente durch ihre einfache Handhabung und hohe Signalintegrität.
Präzisionslötung trifft auf sichere Verschraubung
Der entscheidende Vorteil der RND 205-00052 liegt in ihrer Fähigkeit, zwei unterschiedliche, aber sich ergänzende Verbindungstechniken zu vereinen. Die Lötanschlüsse sind so konzipiert, dass sie eine dauerhafte und elektrisch stabile Verbindung mit der Leiterplatte herstellen. Dies minimiert Übergangswiderstände und gewährleistet eine hohe Signalqualität, selbst bei anspruchsvollen Frequenzen. Parallel dazu erlaubt die Schraubklemme eine schnelle und sichere Aufnahme von Kabeln. Die Schraubverbindung sorgt für einen festen mechanischen Halt, der Vibrationen und Zugbelastungen standhält. Dies ist besonders wichtig in Umgebungen, wo Kabel immer wieder neu gesteckt oder gelöst werden müssen oder wo mechanische Beanspruchung unvermeidlich ist.
Design-Merkmale für Effizienz und Platzersparnis
Das 90°-Design der RND 205-00052 ist ein strategisches Merkmal, das erhebliche Vorteile bei der Verkabelung und Platzieneffizienz bietet. Anstatt Kabel in gerader Linie von der Leiterplatte abzuführen, erlaubt der rechtwinklige Anschluss eine saubere und geordnete Führung der Kabel parallel zur Platinenoberfläche oder entlang der Gehäuseseiten. Dies ist essenziell in kompakten Gehäusen, wo der verfügbare Bauraum begrenzt ist. Die Möglichkeit, Kabel auf diese Weise zu bündeln und zu leiten, verbessert nicht nur die Ästhetik, sondern auch die Luftzirkulation und Wärmeableitung im System.
FAQ – Häufig gestellte Fragen zu RND 205-00052 – Lötbare Schraubklemme – 9-pol, RM 5 mm, 90°
Welche Arten von Kabeln kann ich mit der RND 205-00052 verbinden?
Die Schraubklemmen der RND 205-00052 sind für die Aufnahme von eindrächtigen und mehrdrähtigen Kabeln konzipiert. Der typische Querschnittsbereich liegt zwischen 0,5 mm² und 2,5 mm² (entspricht AWG 20 bis AWG 14), je nach spezifischer Ausführung und Belastbarkeit der Schraube. Es ist ratsam, die beiliegenden technischen Datenblätter oder die Herstellerangaben für exakte Querschnittsbereiche zu konsultieren.
Wie wird die Lötbarkeit der Kontakte gewährleistet?
Die Lötanschlüsse sind aus einer hochwertigen Kupferlegierung gefertigt und mit einer Zinn-Nickel-Legierung oder einer reinen Zinnbeschichtung versehen. Diese Oberflächenbehandlung optimiert die Benetzbarkeit durch Lötzinn, minimiert die Oxidation und sorgt für eine dauerhaft niederohmige Verbindung mit der Kupferbahn auf der Leiterplatte.
Ist die RND 205-00052 für den Einsatz in rauen Umgebungen geeignet?
Ja, die RND 205-00052 ist dank der robusten Gehäusematerialien (oft flammwidrig nach UL 94 V-0) und der korrosionsbeständigen Kontakte und Schrauben gut für den Einsatz in industriellen Umgebungen geeignet. Der angegebene Betriebstemperaturbereich von -40°C bis +105°C spricht für ihre Widerstandsfähigkeit gegenüber Temperaturschwankungen.
Welche Vorteile bietet die 90°-Winkelung gegenüber einer 180°-Variante?
Die 90°-Winkelung ermöglicht eine deutliche Platzersparnis auf der Leiterplatte und im Gehäuse. Sie erlaubt eine kompaktere Anordnung von Komponenten und eine effizientere Kabelverlegung, was besonders in flachen oder schmalen Gehäusen von großem Vorteil ist. Dies trägt zu einer optimierten Gerätekonstruktion bei.
Wie stelle ich sicher, dass die Kabel sicher und dauerhaft befestigt sind?
Eine sichere Befestigung wird durch das Anziehen der Schraube erreicht. Achten Sie darauf, das richtige Werkzeug (z.B. einen passenden Schraubendreher) zu verwenden und die Schraube fest, aber nicht übermäßig fest anzuziehen, um eine Beschädigung des Leiters oder des Klemmkörpers zu vermeiden. Das korrekte Anzugsdrehmoment, falls spezifiziert, sollte beachtet werden, um optimale Klemmkraft zu erzielen.
Kann diese Klemme wiederholt demontiert und neu montiert werden?
Ja, die Schraubklemmen-Funktion ermöglicht eine einfache Demontage und erneute Montage von Kabeln. Die Lötverbindung zur Leiterplatte bleibt dabei unberührt. Dies erleichtert Wartungsarbeiten und Änderungen an der Verkabelung erheblich.
Was bedeutet das Rastermaß (RM) 5 mm genau?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspins (oder Schraubklemmen in diesem Fall) an. Ein Rastermaß von 5 mm ist ein weit verbreiteter Standard in der Elektronikindustrie und bedeutet, dass die 9 Anschlusspunkte im Abstand von jeweils 5 mm zueinander angeordnet sind. Dies erleichtert die Auswahl passender Leiterplattenlayouts und Gehäuse.
