Präzision für moderne Elektronik: RND 1500603N1R5 – Der 0603 MLCC Keramikkondensator
Für anspruchsvolle Entwickler und Ingenieure, die auf kompromisslose Signalintegrität und stabile Schaltungsperformance angewiesen sind, bietet der RND 1500603N1R5 SMD-Keramikkondensator die essenzielle Grundlage. Dieses Bauteil löst das Problem von unerwünschten Rauschsignalen und unerwarteten Spannungsspitzen in hochfrequenten Schaltungen und ist somit ideal für Entwickler von HF-Modulen, Signalverarbeitungsboards und miniaturisierten elektronischen Geräten.
Warum der RND 1500603N1R5 die überlegene Wahl ist
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Toleranz, Temperaturstabilität oder Lebensdauer eingehen, zeichnet sich der RND 1500603N1R5 durch seine herausragenden Spezifikationen aus. Die geringe Kapazitätstoleranz von 10% stellt sicher, dass Ihre Schaltungen konsistent und reproduzierbar arbeiten. Die Nennspannung von 50 V bietet zudem eine ausreichende Reserve für eine Vielzahl von Anwendungen. Das 0603-Gehäuseformat ermöglicht eine hohe Packungsdichte, was in der heutigen miniaturisierten Elektronik von entscheidender Bedeutung ist. Diese Kombination aus präziser Kapazität, robuster Spannungsfestigkeit und kompaktem Design macht ihn zu einer unverzichtbaren Komponente für anspruchsvolle Designs.
Technische Exzellenz und Schlüsselvorteile
- Präzise Kapazität: Mit 1,5 pF bietet dieser Kondensator eine exakt definierte Kapazität für kritische Filter- und Kopplungsfunktionen, wo geringste Abweichungen die Leistung beeinträchtigen können.
- Hohe Zuverlässigkeit: Als MLCC (Multi-Layer Ceramic Capacitor) profitiert der RND 1500603N1R5 von einer robusten Bauweise, die eine lange Lebensdauer und Stabilität unter verschiedenen Umgebungsbedingungen gewährleistet.
- Kompaktes Design: Das 0603-Gehäuse (entspricht 1,6 mm x 0,8 mm) ist ein Standardformat in der SMD-Technologie und ermöglicht eine effiziente Platzausnutzung, essenziell für moderne, miniaturisierte Elektronik.
- Breiter Einsatzbereich: Geeignet für eine Vielzahl von Anwendungen, von der HF-Technik über digitale Signalverarbeitung bis hin zu Stromversorgungen, wo präzise Kapazitätswerte erforderlich sind.
- Hervorragende Hochfrequenzeigenschaften: Keramikkondensatoren sind für ihre niedrigen ESL (Equivalent Series Inductance) und ESR (Equivalent Series Resistance) Werte bekannt, was sie ideal für den Einsatz in Hochfrequenzschaltungen macht.
- Stabile Dielektrika: Die Materialauswahl im Keramikdielektrikum sorgt für eine hohe Dielektrizitätskonstante und geringe Verluste über einen breiten Temperaturbereich, was eine konsistente Leistung garantiert.
Produktdetails und Spezifikationen
| Merkmal | Spezifikation / Beschreibung |
|---|---|

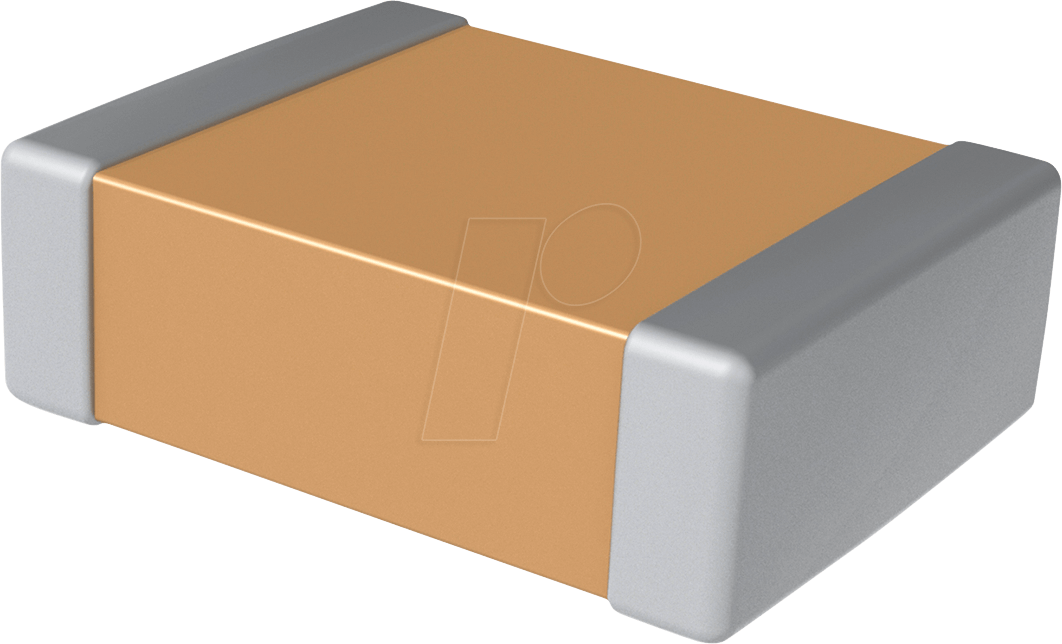

| Hersteller-Teilenummer | RND 1500603N1R5 |
| Typ | SMD Keramikkondensator (MLCC) |
| Gehäusegröße | 0603 (ca. 1,6 mm x 0,8 mm) |
| Kapazität | 1,5 pF |
| Toleranz | ±10% |
| Nennspannung | 50 V DC |
| Dielektrikum-Typ | MLCC (Mehrschicht-Keramikkondensator) – typischerweise basierend auf NPO/C0G oder X7R, je nach genauer Spezifikation des Herstellers, wobei NPO/C0G für hohe Stabilität in kritischen Anwendungen bevorzugt wird. Die hohe Dielektrizitätskonstante ermöglicht kompakte Bauformen bei dennoch hoher Kapazität. |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C, abhängig vom spezifischen Dielektrikum. Diese breite Spanne gewährleistet Zuverlässigkeit in diversen Umgebungsbedingungen. |
| Anwendungsbereiche | HF-Kopplung und -Entkopplung, Filterung, Timing-Schaltungen, Signalintegrität, Schwingkreise, digitale Logik. |
| Montageart | Oberflächenmontage (SMD) |
Erweiterte Einsatzmöglichkeiten und technische Aspekte
Die Wahl des richtigen Kondensators ist fundamental für das Design moderner elektronischer Systeme. Der RND 1500603N1R5, ein Mehrschicht-Keramikkondensator (MLCC) im kompakten 0603-Gehäuse, ist speziell für Anwendungen konzipiert, bei denen höchste Präzision und Stabilität gefordert sind. Die Kapazität von 1,5 Picofarad (pF) mag gering erscheinen, ist aber in Hochfrequenzschaltungen von entscheidender Bedeutung, beispielsweise für die exakte Abstimmung von Resonanzkreisen, die Filterung unerwünschter Frequenzen oder die Entkopplung von Leistungsschienen zur Vermeidung von Rauschen.
Die Toleranz von ±10% ist ein kritischer Parameter, der sicherstellt, dass die Kapazität des Kondensators nah an seinem Nennwert liegt. Dies ist unerlässlich für Schaltungen, deren Funktion von einer präzisen Kapazitätsgröße abhängt, wie z. B. Oszillatoren oder Timing-Module. Eine zu große Abweichung könnte zu Frequenzdrifts oder Fehlfunktionen führen.
Die Nennspannung von 50 Volt (V) bietet eine solide Sicherheitsmarge für die meisten digitalen und analogen Schaltungen, die im Niederspannungsbereich arbeiten. Dies schützt den Kondensator vor Durchbruch und gewährleistet die Langlebigkeit des Designs.
Das MLCC-Design selbst bietet inherente Vorteile. Durch die Stapelung mehrerer dünner Keramikschichten mit Metallpolen werden hohe Kapazitätswerte in sehr kleinen Bauformen erreicht. Dies ist der Schlüssel zur Miniaturisierung heutiger elektronischer Geräte. Darüber hinaus zeichnen sich MLCCs durch eine sehr geringe Induktivität (ESL – Equivalent Series Inductance) und einen geringen Serienwiderstand (ESR – Equivalent Series Resistance) aus. Diese Eigenschaften sind für Hochfrequenzanwendungen von unschätzbarem Wert, da sie unerwünschte parasitäre Effekte minimieren, die die Signalqualität beeinträchtigen könnten. Der RND 1500603N1R5 profitiert somit von dieser fortschrittlichen Technologie, um eine optimale Performance in anspruchsvollen HF-Designs zu liefern.
Die thermische Stabilität ist ein weiterer wichtiger Faktor. Keramikkondensatoren können mit verschiedenen Dielektrika hergestellt werden. Für Anwendungen, die eine konstante Kapazität über einen weiten Temperaturbereich erfordern, werden typischerweise Dielektrika der Klasse 1 wie NPO (auch bekannt als C0G) verwendet. Diese bieten eine ausgezeichnete Temperaturkoeffizienten-Linearität. Für Anwendungen, bei denen eine höhere Kapazität in einem kompakten Gehäuse wichtiger ist als eine extreme Temperaturstabilität, kommen Dielektrika der Klasse 2 wie X7R zum Einsatz. Unabhängig von der genauen Klassifizierung des Dielektrikums (was vom Hersteller im Detail spezifiziert wird), bieten diese Kondensatoren eine robuste Leistung, die für industrielle und professionelle Anwendungen unerlässlich ist.
Die Anwendungsbereiche sind vielfältig: In der Funktechnik werden sie für Bandpassfilter und Kopplungskondensatoren in Antennenmodulen eingesetzt. In der digitalen Signalverarbeitung dienen sie der Entkopplung von Spannungsreglern, um digitale Komponenten mit sauberer Energie zu versorgen. In der Computertechnik sind sie für die Filterung von Bus-Signalen und die Glättung von Stromversorgungen auf Mainboards und Grafikkarten unverzichtbar. Die präzise Kapazität des RND 1500603N1R5 ermöglicht es Entwicklern, Filterdesigns zu optimieren und eine außergewöhnliche Signalintegrität zu gewährleisten.
Die Oberflächenmontage (SMD) erlaubt eine automatisierte Bestückung auf Leiterplatten, was die Effizienz in der Massenproduktion erhöht und die Flexibilität im Design verbessert. Das 0603-Gehäuse ist ein etablierter Standard, der eine breite Verfügbarkeit von Bestückungsmaschinen und Lötprozessen unterstützt.
FAQ – Häufig gestellte Fragen zu RND 1500603N1R5 – SMD-Kerko, 0603, 1,5 pF, 50 V, 10%, MLCC
Was bedeutet die Angabe 0603 bei einem SMD-Kondensator?
Die Angabe 0603 bezieht sich auf das Gehäuseformat des SMD-Kondensators. Es handelt sich um eine metrische Bezeichnung, bei der die Zahlen die Abmessungen in Zoll bedeuten. 0603 entspricht daher ungefähr 0,06 Zoll Länge und 0,03 Zoll Breite, was umgerechnet etwa 1,6 mm x 0,8 mm ergibt. Dies ist ein sehr gängiges und kompaktes Format für oberflächenmontierte Bauteile.
Welche Rolle spielt die Kapazität von 1,5 pF in elektronischen Schaltungen?
Eine Kapazität von 1,5 Picofarad (pF) ist ein sehr kleiner Wert, der typischerweise in Hochfrequenzanwendungen eingesetzt wird. Er dient dort häufig zur Feinabstimmung von Schwingkreisen, als Kopplungskondensator in HF-Verstärkern, zur Filterung von sehr hohen Frequenzen oder zur Kompensation von parasitären Kapazitäten in Leiterbahnlayouts, um die Signalintegrität zu optimieren.
Was bedeutet die Nennspannung von 50 V für diesen Kondensator?
Die Nennspannung von 50 V gibt die maximale Gleichspannung an, die der Kondensator sicher und dauerhaft vertragen kann, ohne beschädigt zu werden. Für die meisten Niederspannungsanwendungen in der digitalen und analogen Elektronik, die typischerweise mit Spannungen von 3,3 V, 5 V oder 12 V arbeiten, bietet diese Nennspannung eine ausreichende Reserve und Sicherheit.
Warum ist die Kapazitätstoleranz von 10% wichtig?
Die Kapazitätstoleranz gibt an, wie stark die tatsächliche Kapazität des Kondensators vom Nennwert abweichen darf. Eine Toleranz von 10% bedeutet, dass die tatsächliche Kapazität zwischen 1,35 pF und 1,65 pF liegen kann (1,5 pF ± 10%). Für kritische Schaltungen wie Oszillatoren oder präzise Filter ist diese Angabe wichtig, um eine definierte und reproduzierbare Schaltungsfunktion zu gewährleisten. Für weniger kritische Anwendungen sind oft Kondensatoren mit größeren Toleranzen (z.B. 20%) ausreichend.
Was ist ein MLCC und welche Vorteile bietet diese Bauform?
MLCC steht für Multi-Layer Ceramic Capacitor (Mehrschicht-Keramikkondensator). Bei dieser Bauform werden viele dünne Keramikschichten alternierend mit Metallschichten übereinander gestapelt. Dies ermöglicht es, hohe Kapazitätswerte in sehr kleinen Bauformen zu realisieren. Vorteile sind eine hohe Packungsdichte, ausgezeichnete Hochfrequenzeigenschaften (geringe ESL und ESR) sowie eine gute thermische Stabilität, abhängig vom verwendeten Keramikmaterial.
Für welche Arten von Geräten ist dieser Kondensator besonders gut geeignet?
Dieser Kondensator ist besonders gut geeignet für die Entwicklung und Herstellung von Geräten, die anspruchsvolle Hochfrequenzeigenschaften erfordern, wie z. B. Mobiltelefone, WLAN-Module, Bluetooth-Geräte, HF-Transceiver, Netzwerkhardware, Messgeräte, oder auch für die Signalintegrität in schnellen digitalen Schaltungen auf PCs und Servern, wo es auf die Minimierung von Rauschen ankommt.
Wie unterscheidet sich ein Keramikkondensator von anderen Kondensatortypen wie Elektrolytkondensatoren?
Keramikkondensatoren, wie der RND 1500603N1R5, sind für ihre hervorragenden Hochfrequenzeigenschaften (geringe Induktivität und geringer ESR) sowie ihre Stabilität über einen weiten Temperaturbereich bekannt. Sie sind zudem polaritätsfrei. Elektrolytkondensatoren hingegen bieten typischerweise höhere Kapazitätswerte in größeren Bauformen, sind jedoch empfindlicher gegenüber Frequenz und Temperatur und sind polarisiert. Für präzise und schnelle Signalverarbeitung sind Keramikkondensatoren oft die bessere Wahl.
