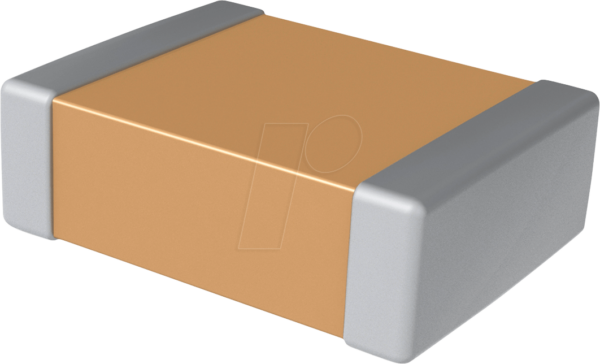

RND 1500603B682 – Hochzuverlässiger SMD-Keramikkondensator für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer präzisen und robusten Kapazitätslösung für Ihre SMD-Schaltungen? Der RND 1500603B682 ist ein 0603 MLCC-Keramikkondensator mit einer Kapazität von 6,8 nF und einer Nennspannung von 50 V, der speziell für Anwendungen entwickelt wurde, bei denen Stabilität, Zuverlässigkeit und eine präzise Toleranz von 10% entscheidend sind. Ideal für Entwickler, Ingenieure und erfahrene Hobbyisten, die höchste Ansprüche an die Komponentenqualität stellen, um die Leistung und Langlebigkeit ihrer elektronischen Designs zu gewährleisten.
Warum RND 1500603B682 die überlegene Wahl ist
Im Vergleich zu Standardlösungen zeichnet sich der RND 1500603B682 durch seine herausragenden Materialeigenschaften, seine feine Fertigungspräzision und seine spezifizierte Zuverlässigkeit aus. Die Wahl eines hochwertigen MLCC-Kondensators wie diesem minimiert das Risiko von Bauteilausfällen, unerwünschten Bauteilalterungen oder Signalverfälschungen, die in weniger spezifizierten Komponenten auftreten können. Dies führt zu stabileren Schaltungen, geringeren Debugging-Zeiten und einer insgesamt höheren Produktqualität.
Fortschrittliche Keramiktechnologie für maximale Leistung
Der Kern des RND 1500603B682 bildet ein hochwertiges Keramikdielektrikum, das sorgfältig ausgewählt wurde, um seine spezifischen elektrischen und thermischen Eigenschaften zu optimieren. Diese Materialwahl ermöglicht die hohe Kapazität in einem kompakten Gehäuse und gewährleistet gleichzeitig eine geringe parasitäre Induktivität und einen niedrigen ESR (Equivalent Series Resistance). Die MLCC-Bauweise (Multi-Layer Ceramic Capacitor) bietet eine exzellente Dielektrizitätskonstante und eine hohe Spannungsfestigkeit bei minimaler Größe, was ihn perfekt für dicht bestückte Leiterplatten macht.
Präzision und Zuverlässigkeit im Detail
Mit einer präzisen Kapazität von 6,8 nF und einer engen Toleranz von 10% stellt dieser Kondensator sicher, dass Ihre Schaltungsdesigns genau die erwartete Performance liefern. Die Nennspannung von 50 V bietet ausreichend Spielraum für eine Vielzahl von Anwendungen, von Niederspannungs-Logikschaltungen bis hin zu komplexeren Stromversorgungseinheiten. Die robuste Bauweise und die hochwertige Verkapselung schützen die internen Schichten und Anschlüsse vor Umwelteinflüssen und mechanischer Belastung, was zu einer verlängerten Lebensdauer und konsistenten Betriebsparametern beiträgt.
Umfassende Anwendungsbereiche für den RND 1500603B682
Der RND 1500603B682 ist aufgrund seiner Vielseitigkeit und Zuverlässigkeit in einer breiten Palette von elektronischen Anwendungen einsetzbar. Seine Fähigkeit, schnelle Schaltvorgänge zu unterstützen und als Entkopplungskondensator zu fungieren, macht ihn unverzichtbar in:
- Filter- und Entkopplungsanwendungen: Zur Glättung von Spannungen, Reduzierung von Rauschen und Unterdrückung von Hochfrequenzstörungen in Stromversorgungen und Datenleitungen.
- Signalintegritätsanwendungen: Zur Aufrechterhaltung der Signalqualität in Hochgeschwindigkeits-Datenbussen und digitalen Schaltungen.
- Oszillatoren und Timing-Schaltungen: Wo eine präzise Kapazität für die Bestimmung von Frequenzen und Zeitkonstanten erforderlich ist.
- HF-Anwendungen: In Funkfrequenzschaltungen zur Anpassung von Impedanzen und zur Filterung.
- Kopplungs- und Entkopplungsschaltungen: Um AC-Signale zu übertragen, während Gleichstrom blockiert wird, oder um unerwünschte AC-Komponenten zu eliminieren.
- Embedded Systems und IoT-Geräte: Wo Platz, Energieeffizienz und Zuverlässigkeit kritisch sind.
- Automobil-Elektronik: Dank seiner Robustheit und Temperaturbeständigkeit ist er für den Einsatz in anspruchsvollen automobilen Umgebungen geeignet.
Technische Spezifikationen im Überblick
Die folgende Tabelle fasst die wesentlichen Merkmale des RND 1500603B682 zusammen und hebt die für Ingenieure und Entwickler relevanten Aspekte hervor:
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Hersteller-Artikelnummer | 1500603B682 | Eindeutige Kennung für einfache Beschaffung und Dokumentation. |
| Kondensatortyp | MLCC (Multi-Layer Ceramic Capacitor) | Kompakte Bauweise, hohe Dielektrizitätskonstante, geringe parasitäre Induktivität und ESR, ideal für SMD-Bestückung. |
| Bauform | SMD (Surface Mount Device) | Für automatisierten Bestückungsprozess optimiert, ermöglicht geringe Aufbauhöhe und platzsparende Designs. |
| Gehäusegröße | 0603 (Imperial) / 1608 (Metrisch) | Einer der kleinsten Standard-SMD-Gehäuse, ermöglicht hohe Packungsdichte auf der Leiterplatte. |
| Kapazität | 6,8 nF (Nanofarad) | Präzise Kapazität für spezifische Filter-, Kopplungs- oder Timing-Funktionen. |
| Toleranz | ±10% | Gewährleistet eine enge Einhaltung der Nennkapazität, wichtig für präzise Schaltungsfunktionen. |
| Max. Betriebsspannung (DC) | 50 V | Bietet ausreichend Spielraum für die meisten Niederspannungs- und Mittelspannungsanwendungen. |
| Dielektrikum | Hochwertiges Keramikmaterial (z.B. X7R oder ähnliches für gute Stabilität) | Bietet gute Stabilität über einen breiten Temperaturbereich und gute Zuverlässigkeit. Der genaue Typ beeinflusst die Kapazitätsdrift bei Temperatur- und Spannungsänderungen. Die Spezifikation deutet auf eine gute General Purpose Keramik hin. |
| Temperaturbereich | Typisch -55°C bis +125°C (abhängig vom spezifischen Dielektrikum) | Sicherstellung der Funktionalität und Stabilität unter variierenden Umgebungsbedingungen, essentiell für industrielle und automotive Anwendungen. |
| ESR (Equivalent Series Resistance) | Sehr gering (typisch im mΩ-Bereich für diese Größe und Kapazität) | Minimiert Leistungsverluste und verbessert die Effizienz, besonders wichtig in Hochfrequenz- und Stromversorgungsschaltungen. |
| ESL (Equivalent Series Inductance) | Sehr gering (typisch im nH-Bereich) | Ermöglicht effektives Entkoppeln und Filterung bei hohen Frequenzen, reduziert unerwünschte Schwingungen. |
| Anschlussart | SMD Lötanschlüsse | Konzipiert für die direkte Montage auf Leiterplattenoberfläche, kompatibel mit Reflow-Lötprozessen. |
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu RND 1500603B682 – SMD-Kerko, 0603, 6,8 nF, 50 V, 10%, MLCC
Welche Vorteile bietet die MLCC-Bauweise dieses Kondensators?
Die MLCC-Bauweise (Multi-Layer Ceramic Capacitor) ermöglicht eine sehr hohe Kapazität auf kleinstem Raum. Dies resultiert in einer geringen parasitären Induktivität (ESL) und einem niedrigen Serienwiderstand (ESR). Diese Eigenschaften sind entscheidend für Hochfrequenzanwendungen, schnelle Schaltvorgänge und eine effiziente Entkopplung, da sie unerwünschte Signalreflexionen und Leistungsverluste minimieren.
Ist dieser Kondensator für Anwendungen mit hoher Temperaturschwankung geeignet?
Mit einem typischen Betriebstemperaturbereich von -55°C bis +125°C und der Verwendung eines stabilen Keramikdielektrikums (oft X7R oder ähnlich spezifiziert für solche Anwendungen) bietet der RND 1500603B682 eine gute Leistung auch unter wechselnden Temperaturbedingungen. Die genaue Spezifikation des Dielektrikums ist hierbei ausschlaggebend für die Kapazitätsstabilität.
Was bedeutet die Toleranz von ±10% für meine Schaltung?
Eine Toleranz von ±10% bedeutet, dass die tatsächliche Kapazität des Kondensators zwischen 6,12 nF und 7,48 nF liegen kann. Für viele allgemeine Anwendungen wie Entkopplung oder Filterung ist diese Toleranz ausreichend. In kritischen Timing-Schaltungen oder Präzisionsoszillatoren, wo engere Toleranzen erforderlich sind, könnten Kondensatoren mit ±5% oder besser notwendig sein.
Kann dieser Kondensator in automatisierten Bestückungslinien verwendet werden?
Ja, der RND 1500603B682 ist ein SMD-Bauteil (Surface Mount Device) im 0603-Gehäuse. Diese Größe und Bauform sind Standard für die automatisierte Leiterplattenbestückung (Pick-and-Place-Maschinen) und ermöglichen eine effiziente und kostengünstige Produktion.
Welche Hauptfunktionen erfüllt ein 6,8 nF Kondensator in einer typischen SMD-Schaltung?
Ein 6,8 nF Kondensator wird häufig für die Entkopplung von Stromversorgungsleitungen verwendet, um Hochfrequenzrauschen zu filtern und eine stabile Versorgungsspannung für integrierte Schaltungen sicherzustellen. Er kann auch als Koppelkondensator eingesetzt werden, um AC-Signale durchzulassen, während DC-Anteile blockiert werden, oder als Teil von Schwingkreisen und Filtern zur Frequenzselektion.
Gibt es Einschränkungen bei der Spannungsbelastung, die ich beachten muss?
Die maximale Betriebsspannung beträgt 50 V DC. Es ist wichtig sicherzustellen, dass die tatsächliche Spannung in Ihrer Anwendung diese Grenze nicht überschreitet, um eine Beschädigung oder einen Ausfall des Kondensators zu vermeiden. Eine Überdimensionierung der Spannungsfestigkeit kann die Zuverlässigkeit erhöhen.
Wie unterscheidet sich dieser Kondensator von einem Tantal- oder Elektrolytkondensator?
Im Gegensatz zu Tantal- oder Elektrolytkondensatoren bieten Keramikkondensatoren wie der RND 1500603B682 eine höhere Frequenzstabilität, eine geringere Leakage (Ableitstrom) und eine höhere Lebensdauer, da sie nicht den Alterungsprozessen von Elektrolyten unterliegen. Sie sind oft auch widerstandsfähiger gegen Überlastung und mechanische Belastung. Allerdings bieten sie typischerweise eine geringere spezifische Kapazität pro Volumen im Vergleich zu Elektrolytkondensatoren.
