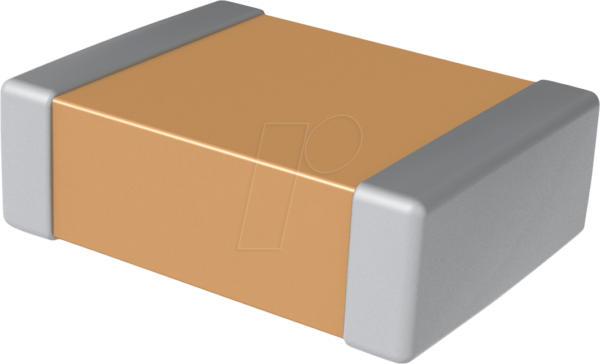

RND 1500603B3939 – Ihr Präzisions-SMD-Kerko für Anspruchsvolle Elektronikprojekte
Sie suchen nach einer verlässlichen und leistungsfähigen Lösung zur Filterung, Entkopplung oder Speicherung von Energie in Ihren SMD-Schaltungen? Der RND 1500603B3939 – ein MLCC-Keramikkondensator im kompakten 0603-Format – bietet genau diese Funktionalität. Entwickelt für professionelle Anwendungen in der Unterhaltungselektronik, Telekommunikation und industriellen Steuerungstechnik, minimiert dieser Kondensator effektiv Störsignale und gewährleistet eine stabile Stromversorgung Ihrer empfindlichen Bauteile. Ideal für Entwickler, Ingenieure und Technikbegeisterte, die auf kompromisslose Qualität und höchste Zuverlässigkeit Wert legen.
Herausragende Leistung und Zuverlässigkeit im Detail
Der RND 1500603B3939 setzt neue Maßstäbe in puncto Leistungsfähigkeit und Robustheit. Seine präzisen Spezifikationen ermöglichen eine konsistente Performance über einen breiten Temperaturbereich und verschiedenste Betriebsbedingungen. Im Vergleich zu Standardlösungen zeichnet sich dieser MLCC durch seine exzellente ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) aus, was zu einer verbesserten Frequenzantwort und geringeren Energieverlusten führt. Die sorgfältige Materialauswahl und die fortschrittliche Fertigungstechnologie garantieren eine außergewöhnlich lange Lebensdauer und Widerstandsfähigkeit gegenüber äußeren Einflüssen, wie sie in anspruchsvollen Umgebungen auftreten können.
Vorteile des RND 1500603B3939 im Überblick
- Kompaktes Design: Das 0603-SMD-Gehäuse ermöglicht eine hohe Integrationsdichte auf Leiterplatten und ist ideal für platzkritische Designs.
- Präzise Kapazität: Mit einer Nennkapazität von 39 nF bietet dieser Kerko die benötigte Kapazität für eine Vielzahl von Filter- und Entkopplungsanwendungen.
- Geringe Toleranz: Die 10%ige Toleranz gewährleistet eine präzise und vorhersehbare Schaltungsfunktion, was für kritische Anwendungen unerlässlich ist.
- Hohe Spannungsfestigkeit: Mit einer maximalen Betriebsspannung von 25 V ist er für eine breite Palette von Niederspannungsanwendungen geeignet und bietet ausreichend Spielraum für Spannungsspitzen.
- MLCC-Technologie: Die Multilayer Ceramic Capacitor (MLCC)-Bauweise steht für Robustheit, geringe Verluste und ausgezeichnete Hochfrequenzeigenschaften.
- Zuverlässige Entkopplung: Effektive Unterdrückung von hochfrequenten Störgeräuschen auf Stromschienen, was die Signalintegrität verbessert.
- Energie speichern: Geeignet für kleine Energiespeicheranwendungen, bei denen schnelle Lade- und Entladezyklen erforderlich sind.
- Breiter Betriebstemperaturbereich: Konzipiert für den Einsatz in diversen Umgebungsbedingungen, von moderaten bis hin zu anspruchsvolleren Temperaturen.
Technische Spezifikationen und Materialeigenschaften
Der RND 1500603B3939 repräsentiert die Spitze der MLCC-Technologie für oberflächenmontierte Anwendungen. Die keramische Dielektrikum-Schicht ist sorgfältig kalibriert, um die gewünschte Kapazität bei minimalen Verlusten zu erreichen. Das Gehäuse im 0603-Format (entspricht 0.06 x 0.03 Zoll bzw. 1.6 mm x 0.8 mm) ist das Ergebnis jahrelanger Optimierung von Fertigungsprozessen, um kleinste Abmessungen mit maximaler Zuverlässigkeit zu vereinen. Die Anschlüsse sind für den automatisierten Lötprozess optimiert, was eine hohe Stückzahlfertigung mit gleichbleibend hoher Qualität ermöglicht.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | SMD-Keramikkondensator (MLCC) |
| Hersteller-Teilenummer | RND 1500603B3939 |
| Gehäusegröße | 0603 (1.6 mm x 0.8 mm) |
| Nennkapazität | 39 nF (Nanofarad) |
| Betriebsspannung | 25 V (Volt DC) |
| Toleranz | ±10% |
| Dielektrikum-Typ | Keramik (MLCC-Technologie) |
| Anschlusstyp | Oberflächenmontage (SMD) |
| Anwendungsbereiche | Entkopplung, Filterung, Signalintegrität, Energiemanagement in HF-Schaltungen und digitalen Logiken. |
| Beständigkeit | Hohe Beständigkeit gegen mechanische Belastungen und thermische Wechsel. Entwickelt für anspruchsvolle Umgebungsbedingungen. |
Die Bedeutung von Keramikkondensatoren in modernen Schaltungen
In der heutigen Elektronik, die von immer kleineren und schnelleren Komponenten geprägt ist, spielen Keramikkondensatoren eine zentrale Rolle. Ihre Fähigkeit, Störsignale zu absorbieren und gleichmäßige Spannungspegel aufrechtzuerhalten, ist entscheidend für die Funktionalität und Zuverlässigkeit kompletter Systeme. Der RND 1500603B3939 mit seiner präzisen Kapazität von 39 nF und seiner kompakten Bauform ist hierfür ein exzellentes Beispiel. In Hochfrequenzanwendungen, wie sie in Smartphones, WLAN-Modulen oder Bluetooth-Geräten alltäglich sind, sorgt er für eine saubere Signalübertragung. In digitalen Schaltungen verhindert er unerwünschte Spannungseinbrüche während schneller Schaltvorgänge und gewährleistet so die korrekte Ausführung von Befehlen.
Fertigungspräzision und Qualitätskontrolle
Die Herstellung von MLCCs im 0603-Format erfordert höchste Präzision und strenge Qualitätskontrollen. Jede einzelne Einheit des RND 1500603B3939 durchläuft detaillierte Prüfverfahren, um sicherzustellen, dass sie den spezifizierten Parametern entspricht. Dies beginnt bei der Auswahl der Rohmaterialien, über die kontrollierte Abscheidung der Keramikschichten bis hin zur präzisen Sinterung und Endbearbeitung. Die Verwendung fortschrittlicher Fertigungstechnologien und Messmethoden garantiert eine gleichbleibend hohe Produktqualität, auf die sich Entwickler und Produktionsverantwortliche verlassen können. Die 25 V Spannungsfestigkeit und die 10%ige Toleranz sind keine zufälligen Werte, sondern das Ergebnis sorgfältiger Prozesskontrolle und Materialwissenschaft.
Anwendungsbeispiele und Integrationstipps
Der RND 1500603B3939 ist eine vielseitige Komponente, die in einer breiten Palette von elektronischen Geräten eingesetzt werden kann. Typische Anwendungsgebiete umfassen:
- Entkopplung von ICs: Platzierung nahe der Spannungsversorgungspins integrierter Schaltkreise, um hochfrequentes Rauschen zu filtern und eine stabile Versorgungsspannung zu gewährleisten.
- HF-Filterung: Einsatz in HF-Leitungen zur Unterdrückung unerwünschter Frequenzen oder zur Anpassung von Impedanzen in Kommunikationsmodulen.
- Signalglättung: In analogen Schaltungen zur Glättung von Ausgangssignalen oder zur Filterung von Rauschen in Sensoren.
- Pufferung in digitalen Schaltungen: Zur Abfederung von Spannungsabfällen bei schnellen Logikschaltungen, was die Zuverlässigkeit erhöht.
Bei der Bestückung ist auf eine fachgerechte Lötverbindung zu achten, um die volle Leistung des Kondensators zu gewährleisten. Eine sorgfältige Ausrichtung und die Verwendung geeigneter Lötpasten und -profile sind essenziell.
FAQ – Häufig gestellte Fragen zu RND 1500603B3939 – SMD-Kerko, 0603, 39 nF, 25 V, 10%, MLCC
Was bedeutet die Bezeichnung „0603“ bei diesem Kondensator?
Die Bezeichnung „0603“ bezieht sich auf die Größe des SMD-Gehäuses. Diese Maße entsprechen ungefähr 0.06 Zoll in der Länge und 0.03 Zoll in der Breite, was umgerechnet etwa 1.6 mm x 0.8 mm entspricht. Dies ist eine gängige Größe für oberflächenmontierte Komponenten, die eine hohe Packungsdichte auf Leiterplatten ermöglicht.
Welche Rolle spielt die Kapazität von 39 nF?
Die Nennkapazität von 39 Nanofarad (nF) definiert die Fähigkeit des Kondensators, elektrische Ladung zu speichern. Dieser Wert ist präzise für spezifische Entkopplungs-, Filter- oder Energiespeicheraufgaben in elektronischen Schaltungen ausgelegt. Er ist besonders geeignet, um hochfrequente Störungen effektiv zu absorbieren oder um kurzfristig Energie bereitzustellen.
Warum ist die Toleranz von 10% wichtig?
Eine Toleranz von 10% bedeutet, dass der tatsächliche Kapazitätswert des Kondensators um nicht mehr als 10% vom Nennwert (39 nF) abweicht. Für viele Anwendungen, insbesondere im Bereich der Filterung und Signalintegrität, ist eine solche Genauigkeit entscheidend, um eine konsistente und vorhersehbare Schaltungsperformance zu gewährleisten.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Ja, als MLCC (Multilayer Ceramic Capacitor) ist der RND 1500603B3939 aufgrund seiner geringen parasitären Induktivität (ESL) und seines geringen Serienwiderstands (ESR) hervorragend für Hochfrequenzanwendungen geeignet. Er kann effektiv Rauschen auf Stromversorgungsleitungen in HF-Schaltungen dämpfen.
Bis zu welcher Spannung kann dieser Kondensator sicher eingesetzt werden?
Der Kondensator ist für eine maximale Betriebsspannung von 25 Volt Gleichspannung (V DC) ausgelegt. Es ist wichtig, diese Grenze nicht zu überschreiten, um eine Beschädigung des Bauteils und einen Ausfall der Schaltung zu vermeiden. Für Anwendungen mit höheren Spannungen sind entsprechend dimensionierte Kondensatoren erforderlich.
Was bedeutet „MLCC“ genau?
MLCC steht für Multilayer Ceramic Capacitor. Diese Technologie beinhaltet das Übereinanderstapeln vieler dünner Schichten aus keramischem Dielektrikum und leitfähigem Material. Dies ermöglicht eine hohe Kapazität auf kleinem Raum und bietet exzellente elektrische Eigenschaften sowie eine hohe Zuverlässigkeit.
Kann dieser Kondensator in einer automatisierten Fertigungslinie verwendet werden?
Absolut. Das 0603-SMD-Gehäuse ist speziell für die automatische Oberflächenmontage (SMT) konzipiert. Die standardisierten Abmessungen und die Bauform ermöglichen eine effiziente Handhabung durch Pick-and-Place-Maschinen und eine zuverlässige Verbindung durch Reflow-Lötverfahren.
