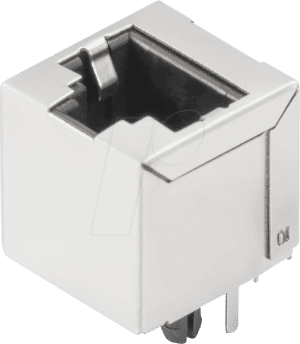

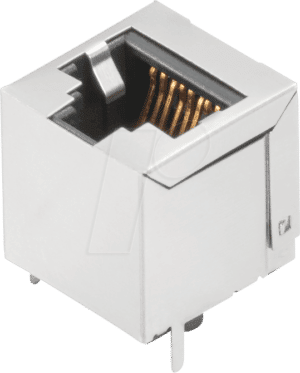

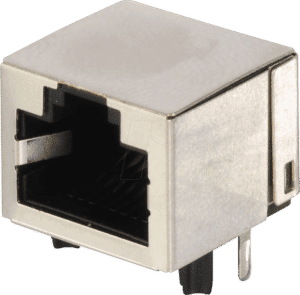

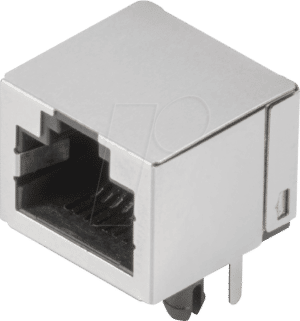

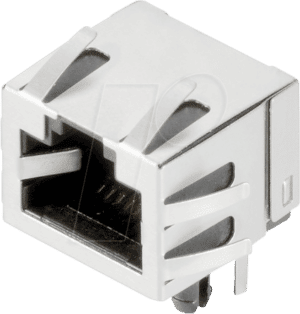

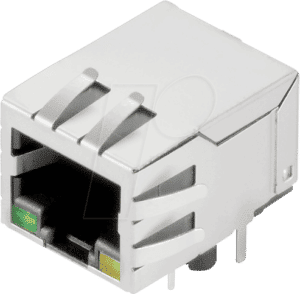

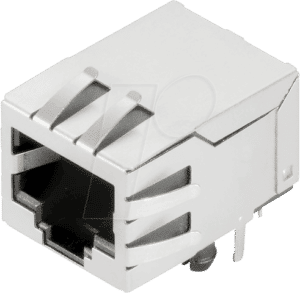

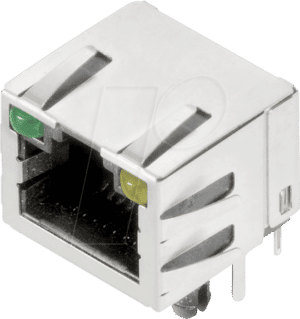

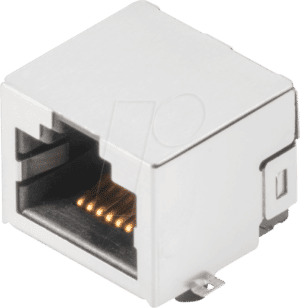

RJ45-Leiterplattenverbinder: Präzision für Vernetzung auf kleinster Ebene
In der Welt der modernen Elektronik und IT ist eine zuverlässige Datenübertragung auf kleinstem Raum unerlässlich. Unsere sorgfältig ausgewählte Kollektion an RJ45-Leiterplattenverbindern bietet präzise und robuste Lösungen für unterschiedlichste Projektanforderungen. Ob Sie in der Industrieautomatisierung, der Netzwerktechnik, im Embedded Systems Design oder in spezialisierten IoT-Anwendungen tätig sind – hier finden Sie die passenden Komponenten, um Netzwerkschnittstellen direkt auf Ihrer Platine zu realisieren. Wir richten uns an Entwickler, Ingenieure und Technikbegeisterte, die Wert auf Qualität, Langlebigkeit und höchste Übertragungsstandards legen.
Worauf Sie beim Kauf von RJ45-Leiterplattenverbindern achten sollten
Die Auswahl des richtigen RJ45-Leiterplattenverbinders ist entscheidend für die Performance und Zuverlässigkeit Ihrer Schaltung. Folgende Kriterien sollten Sie sorgfältig prüfen:
- Übertragungsstandard (Cat-Kategorie): Stellen Sie sicher, dass der Verbinder dem benötigten Ethernet-Standard entspricht (z.B. Cat 5e, Cat 6, Cat 6a, Cat 7 oder höher). Dies ist essenziell für die garantierte Bandbreite und Signalintegrität.
- Montageart: RJ45-Leiterplattenverbinder sind in verschiedenen Ausführungen erhältlich, darunter SMT (Surface Mount Technology) für automatische Bestückung und THT (Through-Hole Technology) für traditionelle Lötprozesse. Die Wahl hängt von Ihrer Fertigungstechnologie ab.
- Anzahl der Ports: Benötigen Sie einen einzelnen Port oder eine Mehrfachbelegung (z.B. 1×1, 1×2, 2×2)? Berücksichtigen Sie den verfügbaren Platz auf Ihrer Leiterplatte.
- Gehäusematerial und Isolierung: Hochwertige Kunststoffe wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer) bieten gute elektrische Isolation, thermische Beständigkeit und mechanische Stabilität. Achten Sie auf Flammschutzeigenschaften (z.B. UL 94 V-0).
- Kontaktmaterial und Beschichtung: Vergoldete Kontakte (z.B. 3µ“ oder 6µ“ Goldauflage) sind Standard für Korrosionsbeständigkeit und optimale Leitfähigkeit über einen langen Zeitraum.
- Mechanische Ausführung und Verriegelung: Manche Anwendungen erfordern zusätzliche mechanische Befestigungspunkte oder eine Verriegelungsfunktion, um eine sichere Steckverbindung zu gewährleisten.
- ESD-Schutz (Electrostatic Discharge): Für empfindliche elektronische Geräte ist ein integrierter ESD-Schutz oft wünschenswert oder notwendig.
- Shielding (Schirmung): Für anspruchsvolle Umgebungen mit elektromagnetischen Störungen (EMI) sind geschirmte Varianten (shielded) unerlässlich, um die Signalqualität zu sichern.
- Temperaturbereich und Umgebungsbeständigkeit: Prüfen Sie, ob der Verbinder den Betriebsbedingungen Ihrer Anwendung standhält (z.B. im Hinblick auf Temperaturschwankungen oder Feuchtigkeit).
- RoHS-Konformität und REACH-Richtlinien: Achten Sie auf die Einhaltung aktueller Umwelt- und Gesundheitsvorschriften.
Technische Spezifikationen und Klassifizierungen
RJ45-Leiterplattenverbinder sind mehr als nur einfache Stecker. Sie sind entscheidend für die Performance von Netzwerksystemen und müssen spezifische Leistungsanforderungen erfüllen. Die Klassifizierung erfolgt primär nach den Standards, die für die Datenübertragungsrate und Frequenz relevant sind.
| Merkmal | Beschreibung | Bedeutung für die Anwendung |
|---|---|---|
| Ethernet-Standard | Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 8 | Definiert die maximale Übertragungsrate (z.B. 1 Gbit/s, 10 Gbit/s) und die Betriebsfrequenz (z.B. 100 MHz, 500 MHz, 1000 MHz). Für höhere Geschwindigkeiten und geringere Latenz sind höhere Kategorien erforderlich. |
| Steckzyklen | Anzahl der Einsteck- und Aussteckvorgänge | Gibt die erwartete Lebensdauer des mechanischen Kontakts an. Standards liegen oft bei 500 bis 1000 Steckzyklen, anspruchsvollere Anwendungen können mehr erfordern. |
| Isolationswiderstand | Typischerweise ≥ 1000 MΩ bei 500 V DC | Gewährleistet, dass kein unerwünschter Stromfluss zwischen den Leitern auftritt, was die Signalintegrität beeinträchtigt. |
| Durchgangswiderstand | Typischerweise ≤ 20 mΩ (maximal 30 mΩ nach IEC 60603-7) | Minimiert Signalverluste durch den Verbinder. Ein niedriger Widerstand ist für hohe Frequenzen und kurze Distanzen kritisch. |
| Betriebstemperatur | -40°C bis +70°C oder höher | Bestimmt die Einsatzfähigkeit des Verbinders in verschiedenen Umgebungen, von industriellen Anlagen bis hin zu Consumer-Elektronik. |
| Schirmungsgrad (dB) | Angabe der Reduktion von externen Störsignalen | Relevant für Anwendungen in elektromagnetisch gestörten Umgebungen. Höhere Werte bedeuten besseren Schutz vor EMI/RFI. |
| Material der Kontakte | Phosphorbronze, Messinglegierungen | Grundlegende Wahl des Leitermaterials. Die Beschichtung (z.B. Gold) ist entscheidend für Langzeitstabilität und Korrosionsschutz. |
| UL-Zertifizierung | Relevant für Sicherheit und Brandverhalten | UL-zertifizierte Komponenten erfüllen strenge Sicherheitsstandards, was in vielen Branchen, insbesondere im Gerätebau, obligatorisch ist. |
Branchenspezifische Anwendungen und Vorteile
RJ45-Leiterplattenverbinder sind das Rückgrat zahlreicher moderner Technologien. Ihre Integration auf der Platine ermöglicht kompakte und kosteneffiziente Netzwerklösungen.
Industrie 4.0 und Automatisierung
In industriellen Steuerungen und Fabrikautomatisierung sind robuste und zuverlässige Verbindungen entscheidend. RJ45-Leiterplattenverbinder, oft in geschirmten Varianten, ermöglichen die direkte Anbindung von Sensoren, Aktoren und Steuerungseinheiten an industrielle Ethernet-Netzwerke wie PROFINET oder EtherNet/IP. Die hohe Beständigkeit gegenüber Vibrationen, Staub und chemischen Einflüssen macht sie zur idealen Wahl für raue Umgebungsbedingungen. Marken wie TE Connectivity, Amphenol und Würth Elektronik bieten hierfür spezialisierte Produkte an, die oft nach Industriestandards wie IEC 60603-7-51 (für Cat 6a) gefertigt sind.
Netzwerktechnik und Telekommunikation
In Routern, Switches, Servern und Netzwerkadaptern sind RJ45-Buchsen auf der Leiterplatte Standard. Die Wahl der richtigen Kategorie (z.B. Cat 6a für 10 Gigabit Ethernet) und die Qualität der Kontakte sind hier ausschlaggebend für die Performance des gesamten Netzwerks. SMT-Varianten ermöglichen eine effiziente Massenproduktion, während THT-Versionen für höhere mechanische Stabilität sorgen können. Die präzise Geometrie der Stecker und Buchsen gewährleistet einen sicheren Sitz und minimale Signalreflexionen.
Embedded Systems und IoT-Geräte
Bei der Entwicklung von Embedded Systems und IoT-Geräten ist Platz oft Mangelware. RJ45-Leiterplattenverbinder mit geringer Bauhöhe und kompakter Bauform ermöglichen die Integration von Netzwerkfunktionalität, ohne wertvollen Bauraum zu beanspruchen. Dies ist besonders relevant für Gateways, Steuerboxen oder intelligente Endgeräte, die eine direkte Anbindung an IP-Netzwerke benötigen. Die Integration von PoE (Power over Ethernet) -fähigen Buchsen erweitert die Funktionalität weiter.
Medizintechnik
In der Medizintechnik sind Zuverlässigkeit und Signalintegrität von höchster Bedeutung. RJ45-Leiterplattenverbinder werden in medizinischen Geräten zur Datenübertragung von Vitalparametern oder zur Anbindung an Kliniknetzwerke eingesetzt. Die Einhaltung von Normen wie IEC 60601 und die Verwendung von Materialien, die leicht zu reinigen sind und chemischen Desinfektionsmitteln standhalten, sind hier kritische Faktoren.
Nachhaltigkeit und zukünftige Trends
Auch im Bereich der RJ45-Leiterplattenverbinder gewinnen ökologische Aspekte an Bedeutung. Hersteller fokussieren sich zunehmend auf bleifreie Lote und Materialien, die den RoHS- und REACH-Richtlinien entsprechen. Zukünftige Entwicklungen umfassen möglicherweise noch höhere Übertragungsgeschwindigkeiten (über Cat 8 hinaus), verbesserte EMI-Abschirmung durch fortschrittliche Gehäusematerialien und Designoptimierungen für noch kleinere Bauformen. Die zunehmende Miniaturisierung und die Integration von Netzwerkfunktionen in immer kleinere Geräte treiben die Innovation in diesem Feld weiter voran.
FAQ – Häufig gestellte Fragen zu RJ45-Leiterplattenverbinder
Was ist der Unterschied zwischen einem geschirmten und einem ungeschirmten RJ45-Leiterplattenverbinder?
Ein ungeschirmter Verbinder bietet lediglich die elektrische Verbindung über die Pins. Ein geschirmter RJ45-Leiterplattenverbinder verfügt zusätzlich über ein Metallgehäuse oder eine metallisierte Abschirmung, die um die Kontakte und das Gehäuse gelegt ist. Diese Schirmung schützt die übertragenen Daten vor externen elektromagnetischen Störungen (EMI) und verhindert gleichzeitig die Abstrahlung von Störsignalen. Für Anwendungen in Umgebungen mit hoher elektrischer Belastung oder für die Übertragung hoher Datenraten ist ein geschirmter Verbinder unerlässlich.
Welche Vorteile bietet die Montageart SMT gegenüber THT bei RJ45-Leiterplattenverbindern?
Die SMT-Montage (Surface Mount Technology) ist ideal für die automatische Bestückung von Leiterplatten. Die Bauteile werden direkt auf die Oberfläche der Platine gelötet, was schnelle und kosteneffiziente Produktionsprozesse ermöglicht. Dies ist besonders vorteilhaft für die Massenproduktion. THT (Through-Hole Technology) hingegen verwendet Bauteile mit Anschlussdrähten, die durch Löcher in der Leiterplatte gesteckt und auf der Unterseite verlötet werden. THT-Verbinder bieten oft eine höhere mechanische Stabilität und können für bestimmte Anwendungen, bei denen Zugbelastungen auf die Buchse wirken, die bessere Wahl sein.
Ist es möglich, RJ45-Leiterplattenverbinder mit PoE-Unterstützung zu finden?
Ja, viele moderne RJ45-Leiterplattenverbinder sind für die Verwendung mit Power over Ethernet (PoE) konzipiert. Diese Buchsen sind so aufgebaut, dass sie nicht nur die Datenübertragung, sondern auch die Gleichspannung für die Stromversorgung der angeschlossenen Geräte ermöglichen, ohne dass separate Stromkabel benötigt werden. Bei der Auswahl ist auf die entsprechenden Spezifikationen wie PoE, PoE+ oder PoE++ zu achten, je nach Leistungsbedarf.
Welche Rolle spielen die Kontaktbeschichtungen bei RJ45-Leiterplattenverbindern?
Die Kontaktbeschichtung, typischerweise Gold (oft 3µ“ oder 6µ“ Schichtdicke), ist entscheidend für die Langlebigkeit und Zuverlässigkeit der elektrischen Verbindung. Gold ist ein ausgezeichneter elektrischer Leiter und sehr korrosionsbeständig. Dies verhindert, dass die Kontakte mit der Zeit oxidieren oder sich anderweitig verschlechtern, was zu schlechten Verbindungen oder Signalverlusten führen könnte. Eine hochwertige Beschichtung gewährleistet eine stabile Performance über viele Steckzyklen hinweg.
Was bedeutet „Cat 6a“ im Kontext von RJ45-Leiterplattenverbindern?
„Cat 6a“ steht für „Category 6a“ und bezeichnet einen Ethernet-Standard, der für Übertragungsraten bis zu 10 Gigabit pro Sekunde (10GBASE-T) über Distanzen von bis zu 100 Metern ausgelegt ist. Cat 6a-Verbinder arbeiten bei Frequenzen bis zu 500 MHz und bieten eine verbesserte Übersprechdämpfung im Vergleich zu Cat 6, was für höhere Leistung und Zuverlässigkeit sorgt. Sie sind eine ausgezeichnete Wahl für zukunftssichere Netzwerkinfrastrukturen.
Wie beeinflusst die mechanische Ausführung die Wahl des RJ45-Leiterplattenverbinders?
Die mechanische Ausführung bezieht sich auf Aspekte wie die Bauform, die Größe, die Position der Montagefüße oder die Art der Verriegelung. Bei kompakten Geräten sind niedrige Profilvarianten wichtig. Wenn die Buchse mechanischen Belastungen ausgesetzt ist, sind zusätzliche Befestigungspunkte oder robustere Gehäuse entscheidend. Manche Verbinder verfügen über Laschen oder Halteclips, die eine sicherere Fixierung auf der Leiterplatte gewährleisten.
