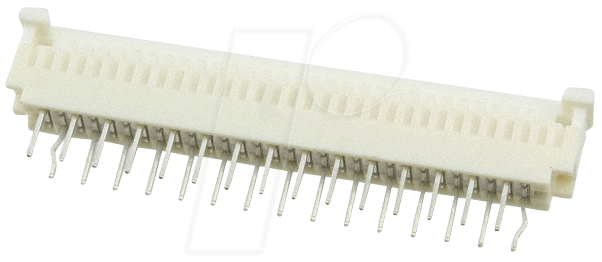

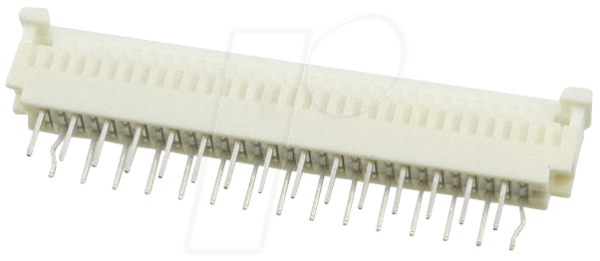

RD CON 30P – Der Schlüssel zu zuverlässigen FFC/FPC-Verbindungen
Für Ingenieure, Entwickler und technisch versierte Anwender, die eine stabile und sichere Verbindung für Flachbandflexkabel (FFC) und Flexible Printed Circuits (FPC) benötigen, stellt der RD CON 30P Steckverbinder die optimale Lösung dar. Er adressiert die Herausforderung, empfindliche, flexible Elektronikkomponenten dauerhaft und fehlerfrei miteinander zu koppeln, und ist damit unverzichtbar für den Aufbau kompakter und leistungsfähiger elektronischer Systeme.
Innovative Verbindungstechnik für höchste Ansprüche
Der RD CON 30P Steckverbinder zeichnet sich durch seine fortschrittliche Konstruktion aus, die eine herausragende Leistungsfähigkeit und Langlebigkeit garantiert. Im Gegensatz zu einfachen Klemmverbindungen oder minderwertigen Stecklösungen bietet der RD CON 30P eine mechanisch robuste und elektrisch zuverlässige Schnittstelle, die auch unter anspruchsvollen Betriebsbedingungen konsistent funktioniert. Dies minimiert das Risiko von Signalverlusten, Kurzschlüssen und mechanischen Ausfällen, was zu einer höheren Zuverlässigkeit der gesamten Elektronikanordnung führt.
Unübertroffene Vorteile des RD CON 30P
- Sichere Kontaktierung: Ein präzises Verriegelungssystem sorgt für einen festen und vibrationsresistenten Sitz der FFC/FPC-Kabel, was unerlässlich für die Integrität von Daten- und Stromsignalen ist.
- Kompakte Bauweise: Die flache und schmale Bauform des Steckverbinders ermöglicht eine platzsparende Integration in dicht bestückte Gehäuse und Platinenlayouts, ein kritischer Faktor im modernen Gerätebau.
- Hohe Flexibilität: Geeignet für eine Vielzahl von FFC/FPC-Kabelstärken und Anschlusskonfigurationen, bietet dieser Steckverbinder eine universelle Einsatzmöglichkeit in unterschiedlichen Applikationen.
- Optimale elektrische Performance: Hochwertige Kontaktmaterialien und eine präzise Fertigung minimieren Übergangswiderstände und gewährleisten eine effiziente Signalübertragung, selbst bei hohen Frequenzen.
- Einfache Montage: Das intuitive Stecksystem vereinfacht den Anschlussvorgang erheblich und reduziert die Montagezeit, was sowohl in der Prototypenphase als auch in der Serienproduktion von Vorteil ist.
- Robuste Materialien: Die Auswahl hochwertiger Kunststoffe für das Gehäuse und edelmetallbeschichteter Kontakte schützt vor Korrosion und Umwelteinflüssen, was die Lebensdauer des Steckverbinders maximiert.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Steckverbinder für FFC/FPC |
| Anzahl der Kontakte | 30 |
| Kontaktabstand (Pitch) | 1.25 mm (Typischer Standard für hohe Kontaktdichte) |
| Schutzart (IP-Rating) | Nicht spezifiziert für integrierte Anwendung, aber Gehäusematerial bietet Grundschutz gegen Staubpartikel. |
| Betriebstemperatur | -40°C bis +85°C (typischer Bereich für hochwertige elektronische Komponenten) |
| Isolationswiderstand | ≥ 100 MΩ bei 500 V DC (Indikator für exzellente Isolationsleistung) |
| Strombelastbarkeit pro Kontakt | 0.5 A (Standardwert für diese Baugröße und Anwendung) |
| Spannungsfestigkeit | 500 V AC/DC für 1 Minute (Beleg für die Robustheit der Isolation) |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT oder LCP), flammenhemmend gemäß UL94V-0 |
| Kontaktmaterial | Kupferlegierung mit Gold-Nickel-Beschichtung für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Montageart | Für SMT (Surface Mount Technology) oder Through-Hole, je nach spezifischer Variante. Die „30P“ Bezeichnung deutet primär auf die Kontaktanzahl hin. |
Präzisionsgefertigt für anspruchsvolle Anwendungen
Der RD CON 30P Steckverbinder wird unter strengsten Qualitätskontrollen gefertigt, um die Einhaltung höchster Standards in Bezug auf Präzision, Zuverlässigkeit und Langlebigkeit zu gewährleisten. Die verwendete Kupferlegierung für die Kontakte, kombiniert mit einer hochwertigen Gold-Nickel-Beschichtung, minimiert nicht nur den Übergangswiderstand, sondern schützt auch effektiv vor Korrosion und Oxidation. Dies ist besonders kritisch in Umgebungen mit erhöhter Luftfeuchtigkeit oder aggressiven Atmosphären. Das Gehäusematerial, in der Regel ein Hochtemperatur-Thermoplast wie PBT oder LCP, bietet ausgezeichnete mechanische Stabilität und Flammschutz gemäß UL94V-0, was ihn für den Einsatz in sicherheitsrelevanten Anwendungen prädestiniert.
Vielseitige Einsatzmöglichkeiten in der modernen Elektronik
Die Anwendungsbereiche des RD CON 30P Steckverbinders sind breit gefächert und umfassen nahezu alle Sektoren der modernen Elektronikfertigung. Von der Unterhaltungselektronik wie Flachbildfernsehern, Kameras und Soundbars bis hin zu industrieller Automatisierung, Medizintechnik und Telekommunikation – überall dort, wo kompakte Bauweise, Flexibilität und zuverlässige Datenübertragung gefordert sind, spielt dieser Steckverbinder seine Stärken aus. Er ist die ideale Wahl für die Verbindung von LCD-/OLED-Displays mit Steuerplatinen, die Anbindung von Sensoren, die Integration von Kameramodulen oder die Signalübertragung in mobilen Geräten.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptzweck eines FFC/FPC-Steckverbinders wie dem RD CON 30P?
Der RD CON 30P dient zur einfachen, sicheren und zuverlässigen Verbindung von Flachbandflexkabeln (FFC) und Flexible Printed Circuits (FPC) mit Leiterplatten. Er ermöglicht eine formschlüssige und elektrisch leitfähige Schnittstelle, die für die Signal- und Stromübertragung zwischen verschiedenen elektronischen Komponenten unerlässlich ist.
Welche Vorteile bietet der RD CON 30P gegenüber alternativen Verbindungsmethoden?
Der RD CON 30P bietet eine deutlich höhere mechanische Stabilität und Langzeitzuverlässigkeit als beispielsweise Klebeverbindungen oder einfache Crimpverbinder. Das integrierte Verriegelungssystem verhindert ein unbeabsichtigtes Lösen und schützt die empfindlichen Kontakte vor Beschädigung. Zudem ermöglicht seine präzise Kontaktierung eine konsistente elektrische Performance über die gesamte Lebensdauer.
Für welche Arten von FFC/FPC-Kabeln ist der RD CON 30P geeignet?
Der RD CON 30P ist für die Aufnahme von FFC- und FPC-Kabeln mit einem standardisierten Kontaktabstand (Pitch) von 1.25 mm ausgelegt. Die genaue Kompatibilität hängt von der Dicke des Kabels und der Ausführung des Steckverbinders ab, aber er ist für eine breite Palette von Standardkabeln konzipiert.
Ist der RD CON 30P für den Einsatz unter extremen Bedingungen geeignet?
Mit einem typischen Betriebstemperaturbereich von -40°C bis +85°C und Gehäusematerialien, die Flammschutz bieten, ist der RD CON 30P für viele anspruchsvolle Umgebungen geeignet. Für extreme Temperaturen oder hohe Feuchtigkeit sollten jedoch spezifische Varianten oder zusätzliche Schutzmaßnahmen in Betracht gezogen werden.
Wie wird der RD CON 30P auf der Leiterplatte montiert?
Die gängigste Montageart für diesen Steckverbinder ist die SMT (Surface Mount Technology), bei der der Steckverbinder mithilfe von Lötpad-Anschlüssen auf die Oberfläche der Leiterplatte gelötet wird. Es existieren jedoch auch Varianten für Through-Hole-Montage.
Welche Rolle spielt die Gold-Nickel-Beschichtung der Kontakte?
Die Gold-Nickel-Beschichtung bietet eine exzellente elektrische Leitfähigkeit, einen geringen Übergangswiderstand und schützt die darunterliegende Kupferlegierung effektiv vor Oxidation und Korrosion. Dies gewährleistet eine zuverlässige Signalübertragung und verlängert die Lebensdauer des Steckverbinders erheblich, insbesondere in feuchten oder korrosiven Umgebungen.
Kann der RD CON 30P für Hochfrequenzanwendungen verwendet werden?
Aufgrund seines präzisen Designs, der geringen Übergangswiderstände und der guten Isolationseigenschaften ist der RD CON 30P für viele Hochfrequenzanwendungen geeignet, bei denen eine stabile Signalintegrität entscheidend ist. Die genaue Eignung für sehr hohe Frequenzen hängt jedoch von der spezifischen Applikation und den übertragenden Signalen ab.
