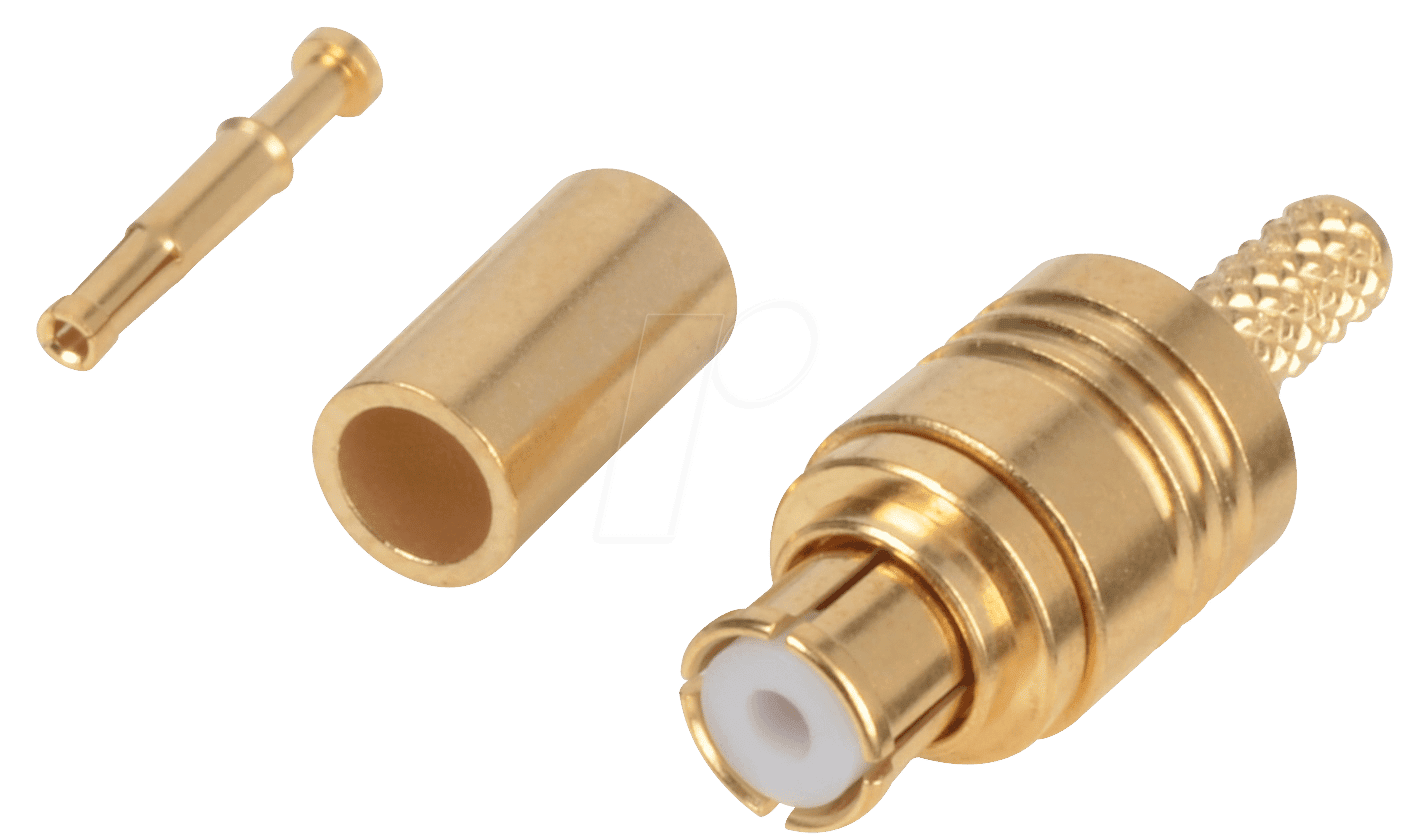

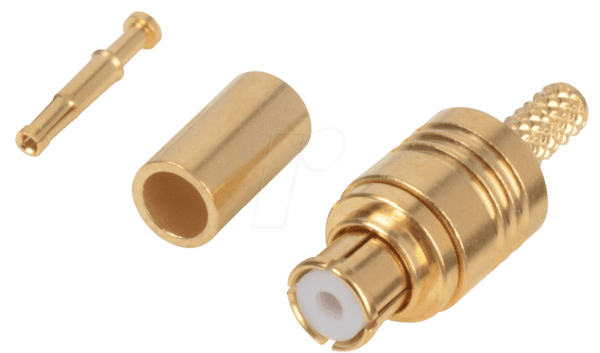

Hochleistungs-Steckverbinder für anspruchsvolle Anwendungen: R222 M80 400 – SMP-MAX Buchse RG174/316, gerade
Benötigen Sie eine zuverlässige und verlustarme Verbindung für Ihre HF-Systeme, die auch unter extremen Bedingungen beste Leistung bietet? Die R222 M80 400 – SMP-MAX Buchse RG174/316, gerade ist die ultimative Lösung für Profis in den Bereichen Telekommunikation, Messtechnik, militärische und industrielle Anwendungen, die höchste Signalintegrität und robuste Konnektivität fordern.
Überlegene Leistung und Zuverlässigkeit: Der SMP-MAX Standard
Die R222 M80 400 – SMP-MAX Buchse repräsentiert den Gipfel der Miniatur-Koaxialsteckverbindertechnologie. Im Gegensatz zu Standard-Steckverbindern, die bei höheren Frequenzen an Leistung verlieren oder mechanisch weniger robust sind, bietet die SMP-MAX Technologie eine herausragende Frequenzbandbreite bis 40 GHz, minimale Einfügedämpfung und exzellente Rückflussdämpfung über das gesamte Spektrum. Dies garantiert eine unverfälschte Signalübertragung, reduziert Signalverluste und minimiert Reflexionen, was für anspruchsvolle HF- und Mikrowellenanwendungen unerlässlich ist. Die gerade Bauform optimiert zudem die Signalwege und erleichtert die Installation in dichten Systemumgebungen.
Präzise Konstruktion für maximale Signalintegrität
Diese Buchse ist speziell für die Verwendung mit Koaxialkabeln des Typs RG174 und RG316 konzipiert. Diese Kabeltypen sind bekannt für ihre Flexibilität und ihren geringen Durchmesser, was sie ideal für Anwendungen mit begrenztem Platzangebot macht. Die SMP-MAX Buchse gewährleistet eine sichere und mechanisch stabile Verbindung, die Vibrationen und thermische Belastungen standhält. Die präzise Fertigung der Kontakte und der Gehäusegeometrie ist entscheidend für die Aufrechterhaltung der Wellenimpedanz und die Minimierung von Fehlanpassungen, selbst bei extremen Umgebungsbedingungen.
Herausragende Merkmale der R222 M80 400 – SMP-MAX Buchse
- Höchste Frequenzleistung: Speziell entwickelt für Anwendungen bis 40 GHz, um auch anspruchsvollste HF- und Mikrowellenaufgaben zu bewältigen.
- Minimale Signalverluste: Exzellente Einfügedämpfung und Rückflussdämpfung für maximale Signalqualität und Effizienz.
- Robuste Bauweise: Gefertigt für Langlebigkeit und Zuverlässigkeit unter extremen mechanischen und thermischen Belastungen.
- Sichere Verbindung: SMP-MAX Technologie bietet eine sichere und stoßfeste Verriegelung, die unerwünschte Trennungen verhindert.
- Optimale Kompatibilität: Perfekt abgestimmt auf RG174 und RG316 Kabel für nahtlose Integration in bestehende Systeme.
- Platzsparender Aufbau: Die kompakte und gerade Bauform ermöglicht eine effiziente Nutzung von Raum in komplexen Geräten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | R222 M80 400 |
| Steckverbindertyp | SMP-MAX Buchse |
| Ausführung | Gerade |
| Geeignete Kabeltypen | RG174, RG316 |
| Frequenzbereich | Bis 40 GHz |
| Gehäusematerial | Hochleistungskunststoff mit Metallkomponenten für Stabilität und elektrische Leitfähigkeit. Bietet ausgezeichnete thermische Stabilität und chemische Beständigkeit. |
| Kontaktmaterial | Hochleitfähiges Metalllegierung mit Goldbeschichtung für minimale Übergangswiderstände und Korrosionsbeständigkeit. Bietet herausragende elektrische Eigenschaften über die gesamte Lebensdauer. |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) oder ähnliches Hochfrequenz-Dielektrikum. Garantiert geringe dielektrische Verluste und hohe Spannungsfestigkeit auch bei erhöhten Temperaturen. |
| Montageart | Crimpen/Löten für optimale mechanische und elektrische Verbindung mit dem Kabel. |
| Betriebstemperaturbereich | Breiter Temperaturbereich, typischerweise von -55°C bis +125°C, um Zuverlässigkeit unter extremen Bedingungen zu gewährleisten. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die R222 M80 400 – SMP-MAX Buchse RG174/316, gerade ist die bevorzugte Wahl für eine Vielzahl kritischer Anwendungen:
- Telekommunikationsinfrastruktur: Basisstationen, Richtfunksysteme und Netzwerkknoten, wo Signalintegrität über lange Distanzen entscheidend ist.
- Messtechnik und Prüfgeräte: Hochfrequenz-Oszilloskope, Spektrumanalysatoren und Netzwerkanalysatoren, die präzise Messungen bis in den Millimeterwellenbereich erfordern.
- Militärische und Luftfahrtanwendungen: Radarsysteme, elektronische Kriegsführung, Avionik und Satellitenkommunikation, wo extreme Zuverlässigkeit und Leistung unerlässlich sind.
- Industrielle Automatisierung: Hochfrequenzsensoren, drahtlose Kommunikationsmodule in rauen Umgebungen und industrielle Steuerungssysteme.
- Forschung und Entwicklung: Prototypenbau und Laboranwendungen, die flexible und leistungsstarke HF-Verbindungen erfordern.
Vorteile der SMP-MAX Technologie im Detail
Die SMP-MAX Technologie ist eine Weiterentwicklung der etablierten SMP-Steckverbinder und bietet entscheidende Vorteile, die sie zur überlegenen Wahl für anspruchsvolle HF-Anwendungen machen. Während Standard-Steckverbinder oft bei Frequenzen über 20 GHz an ihre Grenzen stoßen, ermöglicht die SMP-MAX Technologie eine konsistente Leistung bis 40 GHz und darüber hinaus. Dies wird durch eine optimierte Geometrie der Steckkontakte und eine verbesserte mechanische Präzision erreicht, die Reflexionen minimiert und die Signalintegrität über einen breiteren Frequenzbereich aufrechterhält. Darüber hinaus bietet die SMP-MAX Technologie eine verbesserte Fähigkeit zur Kompensation von axialen und radialen Fehlausrichtungen, was die Installation vereinfacht und die Robustheit gegenüber Vibrationen und mechanischen Belastungen erhöht. Die interne Struktur der SMP-MAX Buchse ist so konzipiert, dass sie eine höhere mechanische Stabilität und eine verbesserte elektrische Leistung auch unter extremen Temperaturwechseln gewährleistet.
FAQ – Häufig gestellte Fragen zu R222 M80 400 – SMP-MAX Buchse RG174/316, gerade
Was ist der Hauptvorteil der SMP-MAX Technologie gegenüber Standard-SMP-Steckverbindern?
Der Hauptvorteil der SMP-MAX Technologie liegt in ihrer erweiterten Frequenzbandbreite, die typischerweise bis 40 GHz oder höher reicht, im Vergleich zu Standard-SMPs, die oft bei 26,5 GHz oder niedriger enden. Dies ermöglicht den Einsatz in zukunftsweisenden HF-Systemen, die höhere Frequenzen nutzen. Darüber hinaus bietet SMP-MAX eine verbesserte mechanische Toleranz und Leistung unter anspruchsvollen Bedingungen.
Für welche Kabeltypen ist diese Buchse ideal geeignet?
Diese spezifische Buchse ist optimiert für die Verwendung mit Koaxialkabeln des Typs RG174 und RG316. Diese Kabel sind bekannt für ihre Flexibilität, ihren geringen Durchmesser und ihre gute Leistung im HF-Bereich, was sie ideal für Anwendungen mit begrenztem Bauraum macht.
Wie wirkt sich die gerade Bauform auf die Leistung aus?
Die gerade Bauform minimiert Signalreflexionen und Einfügedämpfung, da sie einen direkten und unimpedierten Signalpfad bietet. Dies ist besonders vorteilhaft in Systemen, bei denen jeder Millimeter an Signalverlust vermieden werden muss.
Kann die Buchse auch bei extremen Temperaturen eingesetzt werden?
Ja, die R222 M80 400 – SMP-MAX Buchse RG174/316, gerade ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -55°C bis +125°C. Die verwendeten Materialien wie PTFE und spezielle Metalllegierungen gewährleisten auch unter extremen thermischen Bedingungen eine zuverlässige Leistung und Haltbarkeit.
Was bedeutet „Hohe Rückflussdämpfung“ für die Signalqualität?
Eine hohe Rückflussdämpfung bedeutet, dass nur ein sehr geringer Teil des HF-Signals am Steckverbinder reflektiert wird. Dies ist entscheidend für die Signalintegrität, da Reflexionen zu Signalverzerrungen, Leistungseinbußen und potenziellen Fehlfunktionen im System führen können. Eine hohe Rückflussdämpfung garantiert also ein sauberes und unverfälschtes Signal.
Ist die Installation dieser Buchse kompliziert?
Die Installation erfordert zwar Präzision, ist aber mit dem richtigen Werkzeug und der entsprechenden Technik für Fachpersonal gut machbar. Die SMP-MAX Technologie bietet eine gewisse Fehlertoleranz bei der Ausrichtung, was die Installation erleichtert. Die Buchse wird typischerweise durch Crimpen oder Löten am Kabel befestigt, um eine dauerhaft sichere und leitfähige Verbindung zu gewährleisten.
Welche Art von Anwendungen profitiert am meisten von dieser Buchse?
Anwendungen, die höchste Anforderungen an Frequenzbereich, Signalqualität, Zuverlässigkeit und Robustheit stellen. Dazu gehören militärische und luftfahrttechnische Systeme, professionelle Messtechnik, Telekommunikationsinfrastruktur und Hochfrequenz-Forschung, bei denen Signalverluste und Reflexionen unbedingt vermieden werden müssen.
