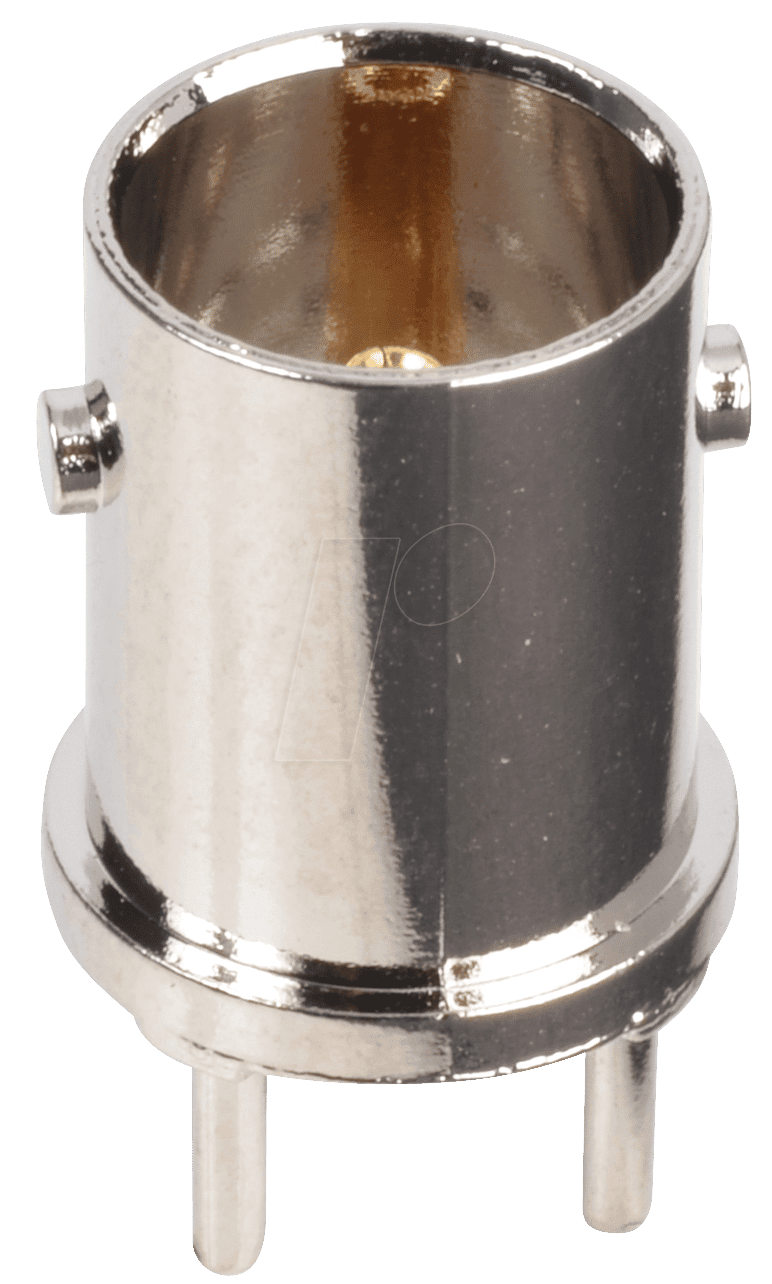

Optimale Signalintegrität für professionelle Videoübertragung: R142 500 740 – BNC-Einbaubuchse HDTV, stehend, PCB
Die R142 500 740 BNC-Einbaubuchse ist die ideale Lösung für alle, die eine zuverlässige und verlustfreie Übertragung hochauflösender Videosignale benötigen. Sie richtet sich primär an professionelle Anwender in den Bereichen Broadcast, Medizintechnik, Messwesen und anspruchsvolle AV-Installationen, bei denen höchste Signalqualität und Robustheit unabdingbar sind. Diese Buchse minimiert effektiv Signalverluste und Interferenzen, was zu einer klaren und stabilen Bildübertragung führt, selbst bei langen Kabelwegen und anspruchsvollen Umgebungsbedingungen.
Herausragende Signalübertragung und physikalische Eigenschaften
Die R142 500 740 zeichnet sich durch ihre herausragenden elektrischen Eigenschaften aus, die für die Übertragung von HDTV-Signalen unerlässlich sind. Die präzise gefertigte Kontaktgeometrie und die optimierte Impedanzführung gewährleisten eine Signalintegrität auf höchstem Niveau. Dies bedeutet eine deutliche Reduzierung von Reflexionen und Dämpfungen, was sich direkt in einer brillanten und detailreichen Bildwiedergabe niederschlägt. Die stehende Bauform auf der PCB ermöglicht eine platzsparende und effiziente Integration in Geräte und Systeme.
Vorteile der R142 500 740 BNC-Einbaubuchse im Überblick
- Maximale Signalqualität: Speziell für HDTV-Anwendungen entwickelt, um Verluste und Störungen zu minimieren.
- Robuste Konstruktion: Hochwertige Materialien und präzise Fertigung für Langlebigkeit und Zuverlässigkeit.
- Einfache Montage: Die stehende PCB-Montage erlaubt eine schnelle und sichere Integration in Ihre Geräte.
- Vielseitige Anwendung: Perfekt geeignet für Broadcast, Medizintechnik, professionelle AV-Systeme und industrielle Messzwecke.
- Hohe elektrische Performance: Optimierte Impedanz und Kontaktierung für exzellente elektrische Eigenschaften.
- Standardkonformität: Erfüllt die Anforderungen gängiger professioneller Video- und Datenübertragungsstandards.
Technische Spezifikationen und Materialanalyse
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | R142 500 740 |
| Typ | BNC-Einbaubuchse |
| Ausrichtung | Stehend (für PCB-Montage) |
| Anwendung | HDTV, Videoübertragung, professionelle AV-Systeme |
| Material (Kontakte) | Vergoldete Messinglegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit. Die Goldbeschichtung schützt vor Oxidation und gewährleistet einen niederohmigen Kontakt über die gesamte Lebensdauer. |
| Material (Gehäuse) | Hochwertiger Kunststoff mit hoher thermischer und mechanischer Stabilität, geeignet für Lötprozesse und den Betrieb unter variablen Umgebungsbedingungen. Die Dielektrizitätskonstante des Materials wurde für eine optimale Impedanzanpassung gewählt. |
| Impedanz | 75 Ohm, optimiert für professionelle Videoanwendungen zur Minimierung von Reflexionsverlusten. |
| Anschlussart | Lötanschluss für direkte Montage auf Leiterplatten (PCB). |
| Betriebstemperaturbereich | -40°C bis +85°C, gewährleistet Zuverlässigkeit auch in anspruchsvollen Umgebungen. |
| Isolationswiderstand | > 5000 MΩ bei 500 V DC, was eine hervorragende elektrische Isolation zwischen den Kontakten und der Umgebung sicherstellt. |
| Einsatzmöglichkeiten | Ideal für Video-Routing, Signalverteilung, Datenerfassungssysteme, industrielle Bildverarbeitung und überall dort, wo eine zuverlässige 75-Ohm-Verbindung erforderlich ist. |
Präzisionsgefertigte Verbindungstechnik
Die R142 500 740 ist das Ergebnis sorgfältiger Entwicklungsarbeit und präziser Fertigungsprozesse. Die Auswahl hochwertiger Materialien ist dabei von zentraler Bedeutung. Die vergoldeten Messingkontakte bieten nicht nur eine außergewöhnliche elektrische Leitfähigkeit, sondern auch eine hervorragende Beständigkeit gegen Korrosion und Oxidation. Dies ist entscheidend für eine dauerhaft zuverlässige Signalübertragung, da selbst geringste Kontaktwiderstandsänderungen die Signalqualität beeinträchtigen können. Das Gehäusematerial ist so gewählt, dass es die strukturelle Integrität der Buchse gewährleistet und gleichzeitig eine optimale dielektrische Performance für die 75-Ohm-Impedanz erreicht. Die stehende Bauform ermöglicht zudem eine vertikale Montage auf der Leiterplatte, was eine kompakte und effiziente Systemgestaltung fördert.
Anwendungsbereiche und Integrationspotential
Diese BNC-Einbaubuchse ist prädestiniert für den Einsatz in einer Vielzahl professioneller Umgebungen. Im Broadcast-Sektor ist sie unerlässlich für den Anschluss von Kameras, Monitoren, Recordern und Signalverteilungssystemen, wo kompromisslose Bildqualität gefordert ist. In der Medizintechnik spielt sie eine wichtige Rolle bei der Signalübertragung von medizinischen Bildgebungssystemen, wo Klarheit und Zuverlässigkeit lebenswichtig sein können. Auch in industriellen Mess- und Prüfsystemen sowie bei der Erfassung von hochfrequenten Signalen leistet sie wertvolle Dienste. Die einfache Lötmontage auf einer PCB macht sie zur bevorzugten Wahl für Gerätehersteller, die eine effiziente und kostengünstige Integration anstreben, ohne dabei Kompromisse bei der Signalqualität einzugehen.
FAQ – Häufig gestellte Fragen zu R142 500 740 – BNC-Einbaubuchse HDTV, stehend, PCB
Was ist der Hauptvorteil der R142 500 740 gegenüber Standard-BNC-Buchsen?
Der Hauptvorteil liegt in der optimierten Signalintegrität für HDTV-Anwendungen. Durch präzise gefertigte Kontakte und eine auf 75 Ohm abgestimmte Impedanzführung werden Signalverluste und Reflexionen minimiert, was zu einer überlegenen Bildqualität und Stabilität führt, die bei Standardlösungen oft nicht erreicht wird.
Für welche Art von Anwendungen ist diese BNC-Einbaubuchse am besten geeignet?
Sie ist ideal für professionelle Anwendungen wie Broadcast, Medizintechnik, anspruchsvolle AV-Installationen, Datenerfassungssysteme und industrielle Messzwecke, bei denen höchste Signalqualität und Zuverlässigkeit für hochauflösende Videosignale erforderlich sind.
Welche Materialien werden für die Kontakte und das Gehäuse verwendet und warum?
Die Kontakte bestehen aus vergoldeter Messinglegierung, was exzellente Leitfähigkeit, Korrosionsbeständigkeit und Langlebigkeit garantiert. Das Gehäusematerial ist ein hochwertiger Kunststoff, der thermische und mechanische Stabilität bietet und für eine optimale Impedanzanpassung ausgewählt wurde.
Ist die R142 500 740 auch für digitale Videosignale geeignet?
Ja, die Buchse ist explizit für HDTV-Anwendungen konzipiert, was bedeutet, dass sie auch für alle gängigen digitalen Videoübertragungsstandards, die eine 75-Ohm-Impedanz erfordern, hervorragend geeignet ist.
Wie erfolgt die Montage der Buchse auf der Leiterplatte?
Die Buchse ist für die stehende PCB-Montage konzipiert und verfügt über Lötanschlüsse, die eine direkte und sichere Verbindung auf der Leiterplatte ermöglichen. Dies erleichtert die Integration in Geräte und Systeme.
Welchen Temperaturbereich kann die R142 500 740 BNC-Einbaubuchse abdecken?
Die Buchse ist für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt. Dies gewährleistet eine zuverlässige Funktion auch unter widrigen Umgebungsbedingungen.
Wie wird die Signalqualität bei langen Kabelwegen beeinflusst?
Die optimierte 75-Ohm-Impedanzführung und die hochwertigen, vergoldeten Kontakte minimieren Signalverluste und Reflexionen, was auch bei längeren Kabelwegen zu einer sehr guten Signalqualität und einem stabilen Bild führt.
