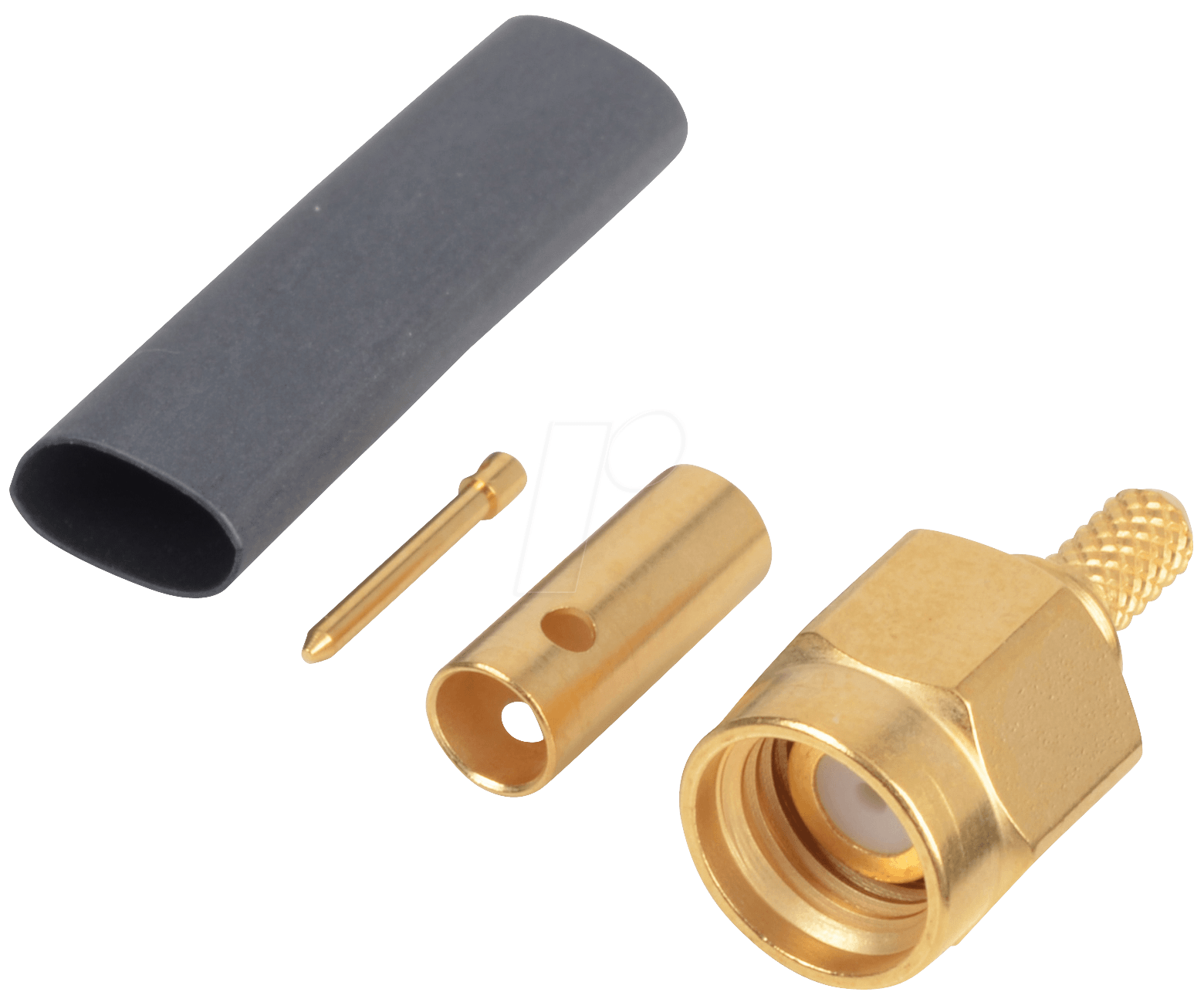

R125 072 – SMA-Stecker RG174/316, gerade, crimp: Ihre Lösung für zuverlässige Signalübertragung
Benötigen Sie eine absolut stabile und verlustarme Verbindung für Ihre HF-Kabelanwendungen? Der SMA-Stecker R125 072, konzipiert für RG174 und RG316 Koaxialkabel, bietet genau diese Zuverlässigkeit. Ideal für Technik-Enthusiasten, Systemintegratoren und professionelle Anwender, die höchste Ansprüche an die Signalintegrität stellen und eine langlebige, präzise Lösung für ihre Installationen suchen.
Präzision und Performance: Die Vorteile des R125 072 SMA-Steckers
Standard-Steckverbinder können oft Kompromisse bei der Leistung mit sich bringen, besonders bei anspruchsvollen Frequenzen oder in Umgebungen mit Vibrationen. Der R125 072 SMA-Stecker setzt hier neue Maßstäbe durch seine durchdachte Konstruktion und die Verwendung hochwertiger Materialien. Er gewährleistet eine durchgängig exzellente Signalqualität, minimiert Reflexionsverluste und sorgt für eine mechanisch robuste Verbindung, die auch unter Belastung Bestand hat. Dies macht ihn zur überlegenen Wahl gegenüber minderwertigen Alternativen, bei denen Signaldegradation und wiederholte Wartungsarbeiten zu teueren Ausfallzeiten führen können.
Technische Spezifikationen und Konstruktionsmerkmale
Der R125 072 SMA-Stecker ist ein Paradebeispiel für Ingenieurskunst, der auf Langlebigkeit und optimale elektrische Eigenschaften ausgelegt ist. Seine präzise Fertigung stellt sicher, dass er perfekt auf die gängigen RG174 und RG316 Koaxialkabel passt und eine sichere, dauerhafte Verbindung ermöglicht. Die gerade Ausführung (inline) vereinfacht die Kabelführung und Installation, während die Crimp-Technologie eine extrem zuverlässige mechanische und elektrische Kopplung zwischen Stecker und Kabelmantel sowie Schirmung herstellt. Dies ist entscheidend für die Reduzierung von HF-Verlusten und die Aufrechterhaltung einer konstanten Impedanz von 50 Ohm.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Flexibilität und die herausragenden Eigenschaften des R125 072 SMA-Steckers eröffnen eine Vielzahl von Anwendungsfeldern:
- Funkkommunikation: Perfekt geeignet für den Einsatz in professionellen Funksystemen, Amateurfunkgeräten, WLAN-Anlagen und Mobilfunkanwendungen, wo eine klare und starke Signalübertragung unerlässlich ist.
- Messtechnik: In Laboren und Prüfumgebungen liefert dieser Stecker die benötigte Präzision für den Anschluss von Messgeräten und Signalgeneratoren, um genaue Ergebnisse zu gewährleisten.
- Antenneninstallationen: Ob für externe WLAN-Antennen, Satellitenempfänger oder terrestrische Rundfunkantennen – der R125 072 sorgt für eine verlustfreie Verbindung.
- Netzwerktechnik: In spezialisierten IT-Infrastrukturen und Netzwerkanwendungen, die HF-Signale über Koaxialkabel übertragen, bietet er eine stabile und zuverlässige Schnittstelle.
- Industrielle Automatisierung: Bei der Anbindung von Sensoren und Steuergeräten, die HF-basierte Kommunikation nutzen, garantiert dieser Stecker die erforderliche Robustheit und Signalqualität.
Materialien und Fertigungsqualität
Die Auswahl der richtigen Materialien ist entscheidend für die Performance und Langlebigkeit von HF-Steckverbindern. Der R125 072 SMA-Stecker zeichnet sich durch seine robusten und leitfähigen Komponenten aus, die für eine optimierte HF-Leistung und Korrosionsbeständigkeit sorgen. Das Gehäusematerial, typischerweise Messing mit einer hochwertigen Vernickelung, bietet eine ausgezeichnete mechanische Stabilität und schützt vor Umwelteinflüssen. Der Mittelkontakt ist präzisionsgefertigt, um einen sicheren und leitfähigen Anschluss zu gewährleisten. Die Dielektrika sind aus PTFE (Polytetrafluorethylen) gefertigt, einem Material, das für seine exzellenten dielektrischen Eigenschaften, seine geringen Verluste und seine hohe Temperaturbeständigkeit bekannt ist. Diese Kombination aus hochwertigen Materialien garantiert eine dauerhaft zuverlässige Performance.
Konstruktionsdetails für maximale Signalintegrität
Die Crimp-Verbindung ist ein Schlüsselelement des R125 072 SMA-Steckers. Durch das gezielte Verpressen des Steckers auf das Kabel wird eine mechanisch extrem stabile und elektrisch leitfähige Verbindung zwischen Innenleiter, Schirmgeflecht und Steckergehäuse erzielt. Dies minimiert Übergangswiderstände und verhindert unerwünschte Reflexionen, die die Signalqualität beeinträchtigen könnten. Die präzise Passform auf die Kabeltypen RG174 und RG316 stellt sicher, dass die charakteristische Impedanz von 50 Ohm über die gesamte Verbindung hinweg konstant bleibt. Die gerade Bauform des Steckers optimiert zudem die Handhabung und die Kabelführung, was gerade bei der Installation in beengten Umgebungen von großem Vorteil ist.
Qualitätssicherung und Zuverlässigkeit
Bei Lan.de legen wir größten Wert auf die Qualität der von uns angebotenen Komponenten. Der R125 072 SMA-Stecker wird nach strengen Qualitätsstandards gefertigt, um eine konsistente Leistung und Zuverlässigkeit zu gewährleisten. Jede Komponente durchläuft Tests, die ihre elektrische Leitfähigkeit, mechanische Festigkeit und Passgenauigkeit sicherstellen. Diese Sorgfalt bei der Auswahl und Prüfung unserer Produkte bedeutet für Sie als Anwender, dass Sie sich auf eine einwandfreie Funktion verlassen können, selbst unter anspruchsvollen Betriebsbedingungen. Die Investition in einen hochwertigen Stecker wie den R125 072 zahlt sich durch geringere Ausfallraten und eine längere Lebensdauer Ihrer Systeme aus.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellnummer | R125 072 |
| Steckertyp | SMA (SubMiniature version A) |
| Ausführung | Gerade (Inline) |
| Anschlussart | Crimp |
| Geeignete Kabeltypen | RG174, RG316 (Koaxialkabel) |
| Impedanz | 50 Ohm |
| Gehäusematerial | Messing, vernickelt |
| Isolationsmaterial (Dielektrikum) | PTFE (Polytetrafluorethylen) |
| Mittelkontakt | Präzisionsgefertigt, goldbeschichtet für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch für diese Materialgüte) |
| Mechanische Belastbarkeit | Hohe Zugfestigkeit und Drehmomentbeständigkeit durch Crimp-Technologie |
| HF-Performance | Minimale Einfügedämpfung und Rückflussdämpfung bis zu hohen Frequenzen (typisch > 6 GHz) |
FAQ – Häufig gestellte Fragen zu R125 072 – SMA-Stecker RG174/316, gerade, crimp
Welche Werkzeuge benötige ich für die Crimp-Montage des R125 072 SMA-Steckers?
Für eine professionelle und zuverlässige Montage des R125 072 SMA-Steckers auf RG174 oder RG316 Kabel benötigen Sie ein spezielles Crimp-Werkzeug, das für SMA-Stecker und den entsprechenden Kabeldurchmesser ausgelegt ist. Zusätzlich ist ein Abisolierwerkzeug für Koaxialkabel unerlässlich, um die Kabelenden präzise vorzubereiten.
Ist der R125 072 SMA-Stecker für sehr hohe Frequenzen geeignet?
Ja, SMA-Steckverbinder, insbesondere solche aus hochwertigen Materialien wie der R125 072, sind für den Einsatz in einem breiten Frequenzbereich konzipiert. Dieser Steckertyp bietet typischerweise eine hervorragende Leistung bis weit in den GHz-Bereich (oft über 6 GHz), was ihn für viele Hochfrequenzanwendungen qualifiziert.
Kann ich den R125 072 SMA-Stecker auch für andere Kabeltypen als RG174 und RG316 verwenden?
Der R125 072 wurde speziell für die Kabeldurchmesser und Impedanzen von RG174 und RG316 Koaxialkabeln optimiert. Während es ähnliche Kabel gibt, kann die Verwendung anderer Kabeltypen zu einer schlechteren Passform, fehlerhaften Crimpverbindungen und damit zu Signalverlusten oder Ausfällen führen. Für optimale Ergebnisse sollten ausschließlich die spezifizierten Kabeltypen verwendet werden.
Was bedeutet „gerade“ bei der Beschreibung des Steckers?
Die Bezeichnung „gerade“ (oder inline) beschreibt die Bauform des Steckers. Das bedeutet, dass das Kabel in einer geraden Linie mit dem Stecker verläuft. Dies steht im Gegensatz zu gewinkelten Steckern, bei denen der Stecker um 90 Grad abgewinkelt ist. Gerade Stecker sind oft einfacher zu installieren und ermöglichen eine sauberere Kabelführung.
Warum ist die Crimp-Montage besser als eine Lötverbindung bei SMA-Steckern?
Die Crimp-Montage bietet bei SMA-Steckern für Koaxialkabel wie RG174/316 oft Vorteile gegenüber der Lötverbindung. Die Crimp-Technologie erzeugt eine mechanisch extrem robuste und elektrisch stabile Verbindung, die weniger anfällig für Vibrationen und mechanische Belastungen ist. Zudem wird die charakteristische Impedanz des Kabels besser beibehalten, was für die Signalintegrität bei Hochfrequenzanwendungen entscheidend ist. Lötverbindungen können zudem die mechanischen Eigenschaften des Kabels beeinträchtigen und zu unerwünschten Interferenzen führen.
Wie beeinflusst das Material des Steckers die Signalqualität?
Die Wahl der Materialien ist für die Signalqualität von entscheidender Bedeutung. Das Gehäusematerial (oft Messing mit Vernickelung) sorgt für Robustheit und gute Abschirmung. Der Mittelkontakt, idealerweise goldbeschichtet, bietet exzellente Leitfähigkeit und Korrosionsbeständigkeit. Das Dielektrikum, typischerweise PTFE, ist ein Isolator mit sehr geringen dielektrischen Verlusten, was unerlässlich ist, um HF-Energieverluste zu minimieren und eine präzise Impedanz aufrechtzuerhalten.
Gibt es Unterschiede zwischen SMA-Steckern für RG174 und RG316?
RG174 und RG316 sind beides dünne Koaxialkabel mit einer Impedanz von 50 Ohm, die für HF-Anwendungen verwendet werden. Sie sind sich in ihren Abmessungen sehr ähnlich, was den R125 072 SMA-Stecker für beide Kabeltypen gleichermaßen geeignet macht. Die präzise Crimp-Konstruktion des Steckers ist darauf ausgelegt, eine optimale Verbindung für diese spezifischen Kabeltypen zu gewährleisten.
