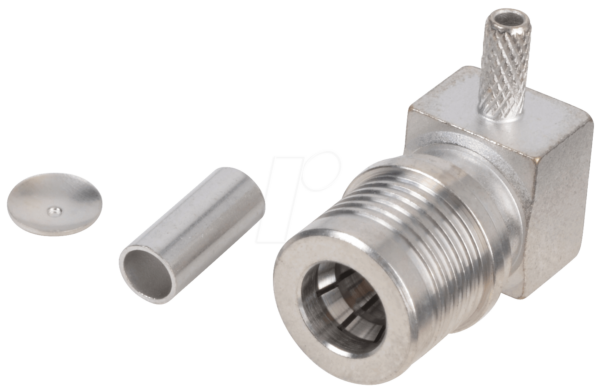

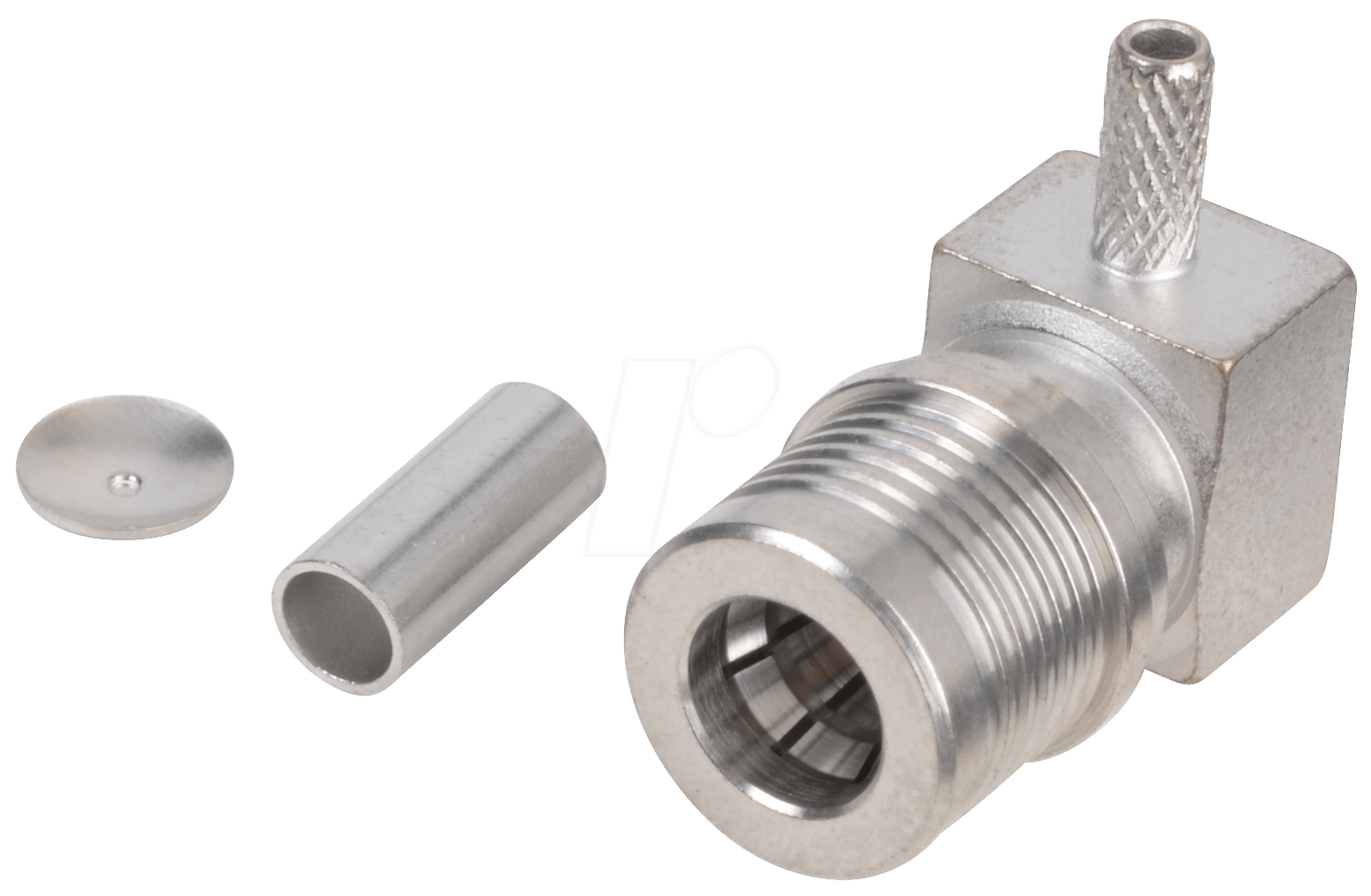

Präzise Signalübertragung in anspruchsvollen Umgebungen: Der R123 172 – QMA-Stecker RG174/316, gewinkelt, Crimp
Für professionelle Anwender, die eine zuverlässige und störungsfreie Hochfrequenz-Signalübertragung in beengten oder anspruchsvollen Installationsumgebungen benötigen, ist die Wahl des richtigen Steckverbinders entscheidend. Der R123 172 – QMA-Stecker RG174/316, gewinkelt, Crimp löst das Problem der räumlichen Einschränkung bei gleichzeitig hoher Signalintegrität. Ideal für Netzwerktechniker, Radiofrequenz-Installateure und Entwickler, die auf langlebige und präzise Verbindungen setzen müssen.
Warum R123 172 – QMA-Stecker RG174/316, gewinkelt, Crimp die überlegene Wahl ist
Im Gegensatz zu Standard-Koaxialsteckern, die oft starre Winkel erfordern oder bei der Verbindung unter beengten Platzverhältnissen zu Signalreflexionen und Dämpfung führen können, bietet der gewinkelte QMA-Stecker von R123 eine intelligente Lösung. Die QMA-Schnittstelle ist bekannt für ihre robuste Konstruktion und ihre hervorragenden HF-Eigenschaften, insbesondere bei höheren Frequenzen. Die Kombination aus QMA-Standard, der Verwendung von RG174/316 Koaxialkabeln und der Crimp-Technologie für eine sichere mechanische und elektrische Verbindung machen diesen Stecker zur ersten Wahl für anspruchsvolle Anwendungen.
Konstruktionsmerkmale und Vorteile
- Optimale Winkelkonstruktion: Der 90-Grad-Winkel ermöglicht eine platzsparende Verlegung von Kabelwegen in Schaltschränken, Antennenanlagen oder mobilen Geräten, ohne Kompromisse bei der Signalqualität eingehen zu müssen. Dies verhindert Knicke und unnötige Biegeradien, die die Dämpfung erhöhen würden.
- RG174/316 Kompatibilität: Speziell für die gängigen RG174 und RG316 Koaxialkabel entwickelt, die sich durch ihre Flexibilität und gute HF-Eigenschaften auszeichnen. Dies gewährleistet eine nahtlose Integration in bestehende oder neue Installationen.
- Zuverlässige Crimp-Verbindung: Die Crimp-Technologie bietet eine mechanisch stabile und elektrisch leitfähige Verbindung zwischen Kabel und Stecker. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit der Verbindung, insbesondere bei Vibrationen oder mechanischer Beanspruchung.
- QMA-Standard für exzellente HF-Performance: Die QMA-Schnittstelle (ein Schnellverbindungs-Standard für Koaxialsteckverbinder) bietet eine ausgezeichnete Wiederholbarkeit, hohe mechanische Stabilität und hervorragende elektrische Eigenschaften, die über herkömmliche SMA-Stecker hinausgehen, insbesondere in Bezug auf die Handhabung und Leistung bei höheren Frequenzen.
- Reduzierte Signalreflexionen: Die präzise Fertigung und die korrekte Anpassung an die Kabelimpedanz minimieren Stehwellenverhältnisse (VSWR) und tragen so zu einer reinen Signalübertragung bei.
- Langlebigkeit und Robustheit: Hochwertige Materialien und eine solide Verarbeitung gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen, wie sie in professionellen Umgebungen üblich sind.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | QMA (gewinkelt) |
| Kabeltyp-Kompatibilität | RG174, RG316 |
| Verbindungstechnik | Crimp |
| Impedanz | 50 Ohm |
| Frequenzbereich | DC bis 18 GHz (typisch für QMA-Stecker) |
| Material Steckergehäuse | Messing vernickelt (Standard für hohe Leitfähigkeit und Korrosionsbeständigkeit) |
| Material Mittelleiter | Berylliumkupfer mit Vergoldung (für optimale Leitfähigkeit und Korrosionsschutz) |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) – bietet exzellente dielektrische Eigenschaften und Temperaturbeständigkeit |
| VSWR (Stehwellenverhältnis) | ≤ 1.2 bei 18 GHz (bei korrekter Montage und Kabelanpassung) |
| Betriebstemperaturbereich | -65°C bis +165°C (typisch für hochwertige HF-Steckverbinder) |
Anwendungsbereiche und Einsatzszenarien
Der R123 172 – QMA-Stecker RG174/316, gewinkelt, Crimp ist ein essenzieller Baustein für folgende professionelle Anwendungen:
- Mobilfunk-Basisstationen: Installationen, bei denen Platz oft ein limitierender Faktor ist und zuverlässige HF-Verbindungen zur Antenne unerlässlich sind.
- WLAN- und Wi-Fi-Infrastruktur: Verbindungen von Funkmodulen zu Antennen in Netzwerkinfrastrukturen, insbesondere dort, wo eine kompakte Bauweise gefordert ist.
- Mess- und Prüftechnik: In Laborumgebungen für präzise Signalverbindungen, bei denen Wiederholbarkeit und geringe Verluste im Vordergrund stehen.
- Satellitenkommunikation: Verbindung von LNBs oder Antennenkomponenten, bei denen eine stabile und frequenzstabile Verbindung entscheidend ist.
- Militär- und Luftfahrt: Anwendungen, die höchste Zuverlässigkeit, Langlebigkeit und Beständigkeit gegenüber extremen Bedingungen erfordern.
- Fahrzeugbasierte Kommunikationssysteme: Installationen in Fahrzeugen, bei denen Platzmangel und Vibrationen eine Herausforderung darstellen.
Qualität und Zuverlässigkeit durch präzise Fertigung
Die Fertigung dieses Steckers folgt strengen Qualitätsstandards, um sicherzustellen, dass jede Verbindung die erwartete Leistung erbringt. Die Verwendung von Materialien wie Messing mit Vernickelung für das Gehäuse und Berylliumkupfer mit Vergoldung für den Mittelleiter gewährleistet nicht nur eine ausgezeichnete elektrische Leitfähigkeit, sondern auch eine hohe Korrosionsbeständigkeit. Das Isolationsmaterial aus PTFE ist für seine geringen dielektrischen Verluste und seine hohe Temperaturbeständigkeit bekannt, was es ideal für Hochfrequenzanwendungen macht. Die Crimp-Verbindung stellt sicher, dass die mechanische Integrität der Verbindung auch unter widrigen Bedingungen erhalten bleibt, was für die Langzeitstabilität von entscheidender Bedeutung ist.
Häufig gestellte Fragen zu R123 172 – QMA-Stecker RG174/316, gewinkelt, Crimp
Wie wird die Crimp-Verbindung am besten hergestellt?
Für die optimale Herstellung einer Crimp-Verbindung empfehlen wir die Verwendung eines speziellen Crimpwerkzeugs, das für RG174/316 Kabel und QMA-Stecker kalibriert ist. Achten Sie darauf, die Kabeladern und den Schirm gemäß den Anweisungen des Werkzeugherstellers korrekt vorzubereiten. Eine präzise Crimpung gewährleistet eine geringe Übergangsimpedanz und eine hohe Zugfestigkeit.
Welchen Einfluss hat der gewinkelte Aufbau auf die Signalqualität?
Der gewinkelte Aufbau ist gerade dafür konzipiert, die Signalqualität in beengten Räumen zu optimieren. Indem er unnötige scharfe Biegungen des Kabels vermeidet, minimiert er die Einführung von Signalreflexionen und Dämpfung, die bei starren oder schlecht verlegten Kabeln auftreten können. Die präzise Fertigung des Steckers selbst sorgt für eine gute Anpassung und minimiert intrinsische Verluste.
Ist dieser Stecker für alle Frequenzen im angegebenen Bereich gleich gut geeignet?
QMA-Stecker sind generell für den Einsatz im Frequenzbereich bis 18 GHz ausgelegt und bieten in diesem Bereich eine sehr gute Performance. Die tatsächliche Leistung kann jedoch von der exakten Kabelqualität, der Präzision der Crimpung und der gesamten Systemintegration abhängen. Für kritische Anwendungen empfehlen wir stets, Messungen im Zielsystem durchzuführen.
Wie unterscheidet sich die QMA-Schnittstelle von anderen Koaxialsteckern wie SMA?
Die QMA-Schnittstelle zeichnet sich durch ihren schnellen und werkzeuglosen Verbindungsmechanismus (Push-Pull) aus, der eine höhere Handhabungsfreundlichkeit bietet als die Schraubverbindung des SMA-Standards. Darüber hinaus bietet QMA oft eine etwas robustere mechanische Verbindung und kann in bestimmten Parametern, wie z.B. bei der Vibrationsfestigkeit, Vorteile bieten. Die HF-Performance ist bei beiden Standards auf hohem Niveau, wobei QMA in einigen Aspekten, insbesondere im Hinblick auf die Wiederholbarkeit, überlegen sein kann.
Kann dieser Stecker auch mit anderen Kabeltypen als RG174/316 verwendet werden?
Dieser Stecker wurde speziell für die Impedanz und den Außendurchmesser von RG174 und RG316 Koaxialkabeln optimiert. Eine Verwendung mit anderen Kabeltypen, die signifikant abweichende Durchmesser oder Impedanzen aufweisen, kann zu einer schlechteren Performance, erhöhten VSWR-Werten oder sogar zu einer beschädigten Verbindung führen. Für andere Kabeltypen sind entsprechend spezifizierte Stecker erforderlich.
Welche Rolle spielt die Vergoldung des Mittelleiters?
Die Vergoldung des Mittelleiters hat mehrere wichtige Funktionen. Gold ist ein ausgezeichneter elektrischer Leiter und korrosionsbeständig, was eine geringe Übergangsimpedanz über lange Zeit gewährleistet. Dies ist entscheidend für die Minimierung von Signalverlusten und die Aufrechterhaltung einer stabilen Verbindung, insbesondere unter Umgebungsbedingungen, die zu Oxidation bei unedleren Metallen führen könnten.
Ist der Stecker für den Einsatz im Außeneinsatz geeignet?
Die verwendeten Materialien wie Messing vernickelt und PTFE sind für ihren Korrosionswiderstand bekannt und tragen zur Eignung für Außeneinsätze bei. Allerdings ist die Abdichtung des gesamten Steckverbindungssystems (einschließlich des Kabels und der Gegenstelle) entscheidend für einen dauerhaften Außeneinsatz. Spezielle Dichtungen oder Gehäuse können je nach Anforderung notwendig sein, um Schutz vor Feuchtigkeit und Staub zu gewährleisten.
