Hochleistungs-SMB-Adapter für zuverlässige Signalübertragung

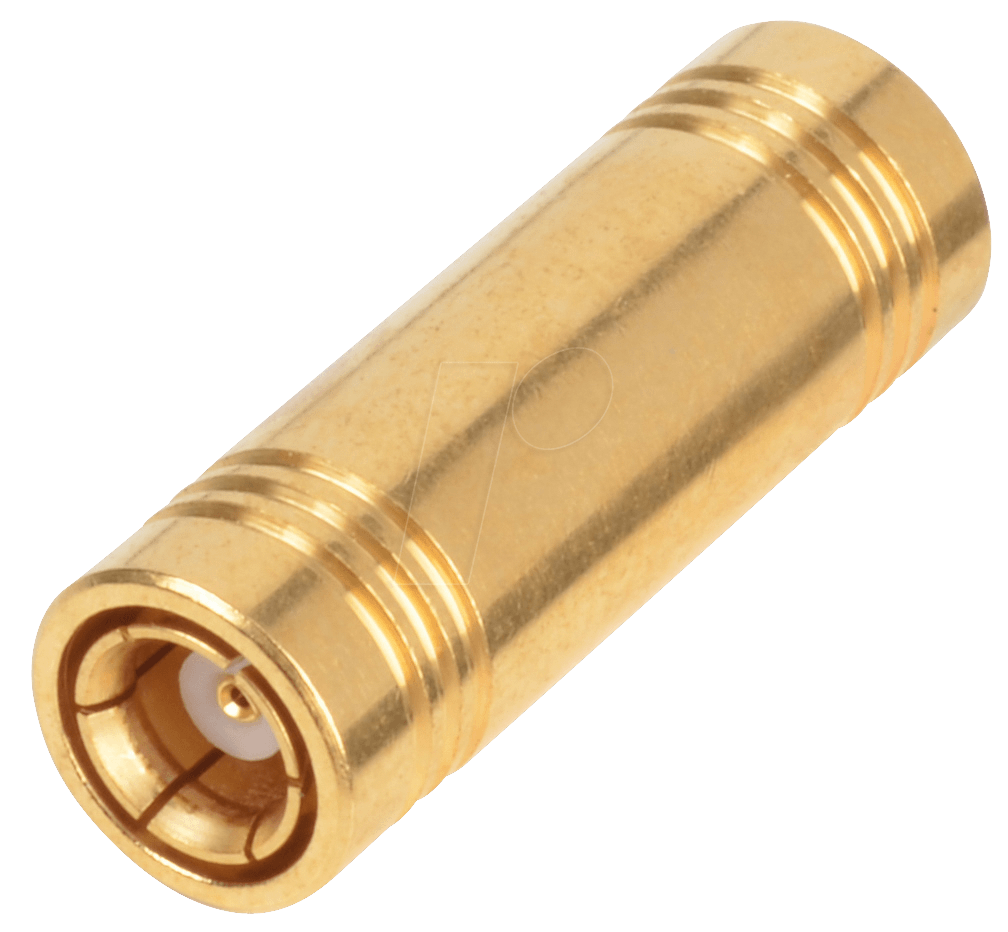

Der R114 704 – SMB-Adapter, Stecker-Stecker, ist die essenzielle Lösung für Anwender, die eine stabile und verlustarme Verbindung zwischen koaxialen Kabeln mit SMB-Anschlüssen benötigen. Ideal für Ingenieure, Techniker und Hobbyisten im Bereich HF-Technik, Telekommunikation und Messtechnik, überbrückt dieser Adapter präzise und sicher zwei Geräte oder Komponenten, die über SMB-Schnittstellen verfügen.
Maximale Signalintegrität mit R114 704
Im Vergleich zu Standardlösungen, die oft Kompromisse bei der Signalqualität eingehen, setzt der R114 704 auf höchste Präzision in Fertigung und Materialauswahl. Dies minimiert Reflexionsverluste und sorgt für eine durchgängig hohe Bandbreite und geringe Dämpfung über den gesamten Frequenzbereich. Die robuste Konstruktion garantiert zudem eine langlebige und zuverlässige Performance auch unter anspruchsvollen Betriebsbedingungen.
Spezifikationen und Leistung
Der R114 704 SMB-Adapter ist konzipiert, um den Anforderungen moderner Hochfrequenzanwendungen gerecht zu werden. Seine technischen Eigenschaften stellen sicher, dass Ihre Signale so rein und unverfälscht wie möglich übertragen werden. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Signalverfälschungen zu erheblichen Leistungseinbußen führen können.
Vorteile des R114 704 SMB-Adapters
- Verlustarme Verbindung: Speziell optimiert für minimale Einfügedämpfung, was eine optimale Signalstärke gewährleistet.
- Hohe Frequenzbandbreite: Unterstützt ein breites Spektrum an Frequenzen, ideal für diverse HF-Anwendungen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit im professionellen Einsatz.
- Präzise Signalübertragung: Reduziert Reflexionsverluste und Verzerrungen für eine klare und stabile Signalqualität.
- Einfache Anwendung: Stecker-Stecker-Design ermöglicht eine schnelle und unkomplizierte Installation ohne zusätzliches Werkzeug.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Labor, Messtechnik, Telekommunikationsinfrastruktur und professionelle Audio-/Videoverbindungen.
- Kompatibilität: Konform mit den gängigen SMB-Spezifikationen, um eine nahtlose Integration in bestehende Systeme zu ermöglichen.
Detaillierte Produktinformationen
Der R114 704 ist ein Koaxialadapter, der zwei SMB-Anschlüsse miteinander verbindet. SMB steht für „SubMiniature version B“ und ist ein weit verbreitetes Steckerformat, das vor allem für seine geringe Größe und seine Eignung für Hochfrequenzanwendungen bekannt ist. Der Adapter verfügt über zwei SMB-Stecker (male connectors), die direkt in entsprechende SMB-Buchsen (female connectors) gesteckt werden können. Diese Konfiguration wird als Stecker-Stecker-Verbindung bezeichnet.
Die Fertigungspräzision des R114 704 spielt eine entscheidende Rolle für seine Leistungsfähigkeit. Ein schlecht gefertigter Adapter kann zu unerwünschten Impedanzanpassungsproblemen führen, die sich in Form von Rückflussdämpfung (Return Loss) und Einfügedämpfung (Insertion Loss) manifestieren. Diese Verluste können die Signalintegrität erheblich beeinträchtigen und die Reichweite oder Klarheit der Signalübertragung reduzieren. Der R114 704 wurde entwickelt, um diese Risiken zu minimieren.
Das verwendete Material für die Kontakte ist entscheidend für die Leitfähigkeit und Korrosionsbeständigkeit. Typischerweise werden hier hochwertige Legierungen eingesetzt, die eine geringe elektrische Resistenz aufweisen und auch unter wechselnden Umgebungsbedingungen eine stabile Verbindung gewährleisten. Die Isolation zwischen den Innen- und Außenleitern des SMB-Steckers muss ebenfalls präzise gefertigt sein, um die charakteristische Impedanz des Kabelsystems (üblicherweise 50 Ohm) aufrechtzuerhalten.
Die mechanische Stabilität des Adapters ist ein weiterer wichtiger Aspekt für seine Langlebigkeit und Zuverlässigkeit. Die Gewindeverbindungen oder Klemmmechanismen, die für die Montage von SMB-Steckern verwendet werden, müssen robust genug sein, um wiederholtem An- und Abstecken standzuhalten, ohne ihre Präzision oder Dichtigkeit zu verlieren. Der R114 704 ist darauf ausgelegt, diesen Anforderungen im professionellen Einsatz gerecht zu werden.
Anwendungsbereiche und technische Details
Der R114 704 SMB-Adapter findet breite Anwendung in verschiedenen technischen Disziplinen. In der Telekommunikation wird er zur Verbindung von Antennen mit Funkmodulen, zur Erweiterung von Kabelwegen oder zur Integration von Messtechnik in bestehende Netzwerke eingesetzt. Mobilfunk-Basisstationen, WLAN-Systeme und Satellitenkommunikation sind typische Einsatzgebiete, in denen eine zuverlässige Signalübertragung unerlässlich ist.
Im Bereich der Messtechnik ist der Adapter von unschätzbarem Wert für die Kalibrierung von Geräten, den Anschluss von Oszilloskopen, Spektrumanalysatoren oder Netzwerkanalysatoren an Prüflinge. Die präzise Signalübertragung stellt sicher, dass Messergebnisse akkurat und reproduzierbar sind.
Auch in der Militär- und Luftfahrttechnik, wo höchste Zuverlässigkeit und Widerstandsfähigkeit gegen Umwelteinflüsse gefordert sind, kommen SMB-Komponenten wie der R114 704 zum Einsatz. Hier sind die Anforderungen an die Dämpfung und die Störfestigkeit besonders hoch.
Weitere Einsatzfelder umfassen automotive Anwendungen, IoT-Geräte und professionelle AV-Systeme, die eine effiziente Signalverbindung über Koaxialkabel benötigen.
Leistungsmerkmale im Detail
- Impedanz: Der Adapter ist für eine charakteristische Impedanz von 50 Ohm ausgelegt, was dem Standard für die meisten HF-Anwendungen entspricht.
- Frequenzbereich: Typischerweise unterstützen SMB-Verbindungen Frequenzen bis zu mehreren GHz. Spezifische Daten für den R114 704 garantieren eine optimale Performance über den gesamten relevanten Bereich.
- Steckzyklen: Die Lebensdauer des Adapters wird in Steckzyklen angegeben, die die Anzahl der Verbindungs- und Trennvorgänge beschreibt, ohne die Leistung zu beeinträchtigen. Hochwertige Adapter bieten Hunderte bis Tausende von Steckzyklen.
- Temperaturbereich: Der Betriebstemperaturbereich gibt an, unter welchen klimatischen Bedingungen der Adapter zuverlässig funktioniert.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Koaxial-Adapter |
| Anschluss 1 | SMB Stecker (Male) |
| Anschluss 2 | SMB Stecker (Male) |
| Konfiguration | Stecker-Stecker (Male-to-Male) |
| Impedanz | 50 Ohm |
| Gehäusematerial | Vernickeltes Messing für hohe Leitfähigkeit und Korrosionsbeständigkeit |
| Kontaktmaterial | Vergoldetes Berylliumkupfer oder ähnliche hochleitfähige Legierung für minimale Signalverluste und Haltbarkeit |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) oder vergleichbar für hervorragende dielektrische Eigenschaften und Temperaturbeständigkeit |
| Mechanische Ausführung | Solide Konstruktion mit präziser Gewindeverbindung für sicheren Sitz und geringe mechanische Belastung der angeschlossenen Kabel |
| Betriebstemperatur | Optimiert für den Einsatz in einem breiten Temperaturbereich, typischerweise -40°C bis +85°C oder höher, je nach spezifischer Ausführung |
Häufig gestellte Fragen zu R114 704 – SMB-Adapter, Stecker-Stecker
Was ist der Hauptvorteil des R114 704 SMB-Adapters gegenüber Standardadaptern?
Der Hauptvorteil liegt in der überlegenen Signalintegrität. Der R114 704 wurde entwickelt, um Reflexionsverluste und Einfügedämpfung auf ein Minimum zu reduzieren, was für eine klarere und stabilere Signalübertragung in anspruchsvollen HF-Anwendungen entscheidend ist.
Für welche Frequenzbereiche ist dieser Adapter geeignet?
SMB-Adapter, wie der R114 704, sind generell für hohe Frequenzen konzipiert. Dieser spezielle Adapter unterstützt typischerweise Anwendungen bis in den GHz-Bereich, was ihn für eine Vielzahl von modernen Kommunikations- und Messtechniksystemen qualifiziert.
Ist der R114 704 mit allen SMB-Schnittstellen kompatibel?
Ja, der R114 704 ist nach den etablierten SMB-Spezifikationen gefertigt und somit mit den meisten Standard-SMB-Anschlüssen kompatibel, sofern diese ebenfalls der 50-Ohm-Norm entsprechen.
Welche Materialien werden für die Kontakte verwendet und warum ist das wichtig?
Die Kontakte des R114 704 bestehen in der Regel aus vergoldetem Berylliumkupfer oder einer ähnlichen hochleitfähigen Legierung. Die Vergoldung sorgt für hervorragende Leitfähigkeit und Korrosionsbeständigkeit, was entscheidend für die Minimierung von Signalverlusten und die Langlebigkeit des Adapters ist.
Wie beeinflusst die mechanische Qualität des Adapters die Leistung?
Eine präzise mechanische Ausführung gewährleistet eine feste und zuverlässige Verbindung. Dies minimiert mechanische Belastungen auf die angeschlossenen Kabel und stellt sicher, dass die elektrische Verbindung konstant bleibt, was für die Signalintegrität unerlässlich ist.
Kann der R114 704 auch in anspruchsvollen Umgebungen eingesetzt werden?
Dank der robusten Konstruktion und der hochwertigen Materialien ist der R114 704 für den Einsatz in einer Vielzahl von Umgebungen ausgelegt, einschließlich solcher mit wechselnden Temperaturen oder potenziellen Vibrationen, wie sie in industriellen oder militärischen Anwendungen vorkommen können.
Was bedeutet „Stecker-Stecker“ bei diesem Adapter?
Die Bezeichnung „Stecker-Stecker“ bedeutet, dass beide Seiten des Adapters über SMB-Stecker (male) verfügen. Dies dient dazu, zwei Geräte oder Kabel mit SMB-Buchsen (female) direkt miteinander zu verbinden, ohne dass zusätzliche Kabel oder Buchsen benötigt werden.
