Optimale Signalintegrität für anspruchsvolle Embedded-Systeme: R114 424 – SMB-Einbaustecker, stehend, SMD

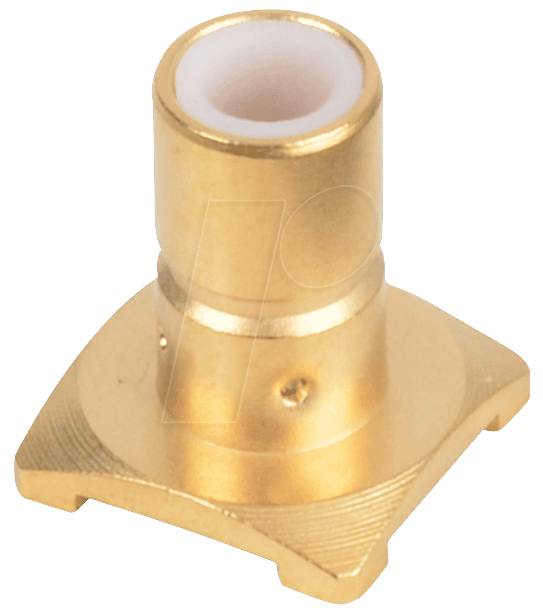

Der R114 424 – SMB-Einbaustecker, stehend, SMD ist die präzise Lösung für Entwickler und Ingenieure, die höchste Anforderungen an die Signalintegrität und Zuverlässigkeit ihrer HF-Verbindungen in kompakten oder SMD-montierten Systemen stellen. Speziell entwickelt für Anwendungen, bei denen Platzbeschränkungen und eine präzise Montage im Vordergrund stehen, bietet dieser Stecker eine robuste und leistungsfähige Verbindung, die Standardlösungen in vielen Aspekten übertrifft und somit eine zuverlässige Basis für professionelle Elektronikprojekte schafft.
Überlegene Leistung und Präzision durch SMB-Technologie
Der R114 424 zeichnet sich durch seine Implementierung der SMB-Steckverbinderfamilie aus, die für ihre kompakte Bauweise und ihre guten HF-Eigenschaften im Frequenzbereich bis zu 4 GHz bekannt ist. Die stehende Bauform ermöglicht eine platzsparende Montage direkt auf der Leiterplatte, während die SMD-Ausführung (Surface Mount Device) eine automatisierte Bestückung und eine kosteneffiziente Produktion unterstützt. Im Vergleich zu durchsteckbaren Steckverbindern oder größeren HF-Anschlussformen bietet der SMB-Stecker eine signifikant geringere Leiterplattenfläche und eine optimierte Signalweglänge, was Signalreflexionen und Dämpfung minimiert und somit eine höhere Signalqualität gewährleistet.
Schlüsselfunktionen und Vorteile
- Kompakte Bauweise: Die SMB-Standardisierung ermöglicht eine extrem geringe Einbaugröße, ideal für Miniaturisierung und dicht bestückte Leiterplatten.
- Hohe Frequenzleistung: Ausgelegt für zuverlässige Signalübertragung bis zu 4 GHz, was eine breite Palette von HF-Anwendungen unterstützt.
- SMD-Montage: Perfekt geeignet für den Einsatz in automatisierten Fertigungsprozessen, was Effizienz und Kosteneinsparungen in der Produktion nach sich zieht.
- Stehende Bauform: Ermöglicht eine vertikale Montage auf der Leiterplatte, optimiert den Platzbedarf und erleichtert das Routing von HF-Leitungen.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen sicherstellen.
- Hervorragende elektrische Eigenschaften: Geringe Einfügedämpfung und hohe Rückflussdämpfung für maximale Signalintegrität.
- Präzise Verriegelungsmechanik: Bietet eine sichere und stabile Verbindung, die auch unter Vibrationsbedingungen zuverlässig bleibt.
Technische Spezifikationen und Materialauswahl
Die Wahl der richtigen Verbindungskomponenten ist entscheidend für die Leistung und Zuverlässigkeit elektronischer Geräte. Der R114 424 – SMB-Einbaustecker, stehend, SMD wurde unter Berücksichtigung dieser Aspekte entwickelt und kombiniert fortschrittliche Materialwissenschaft mit präziser Fertigung, um herausragende HF-Eigenschaften zu erzielen. Das Design berücksichtigt die Notwendigkeit einer geringen Parasitären Kapazität und Induktivität, was für die Signalintegrität bei hohen Frequenzen unerlässlich ist.
| Merkmal | Beschreibung |
|---|---|
| Steckverbinder-Typ | SMB, Koaxial, Einbau, stehend |
| Montageart | SMD (Surface Mount Device) |
| Frequenzbereich | DC bis 4 GHz |
| Impedanz | 50 Ohm |
| Gehäusematerial | Hochwertiges Messing, vernickelt für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Isolationsmaterial | PTFE (Polytetrafluorethylen), bekannt für seine exzellenten dielektrischen Eigenschaften und seinen geringen Verlustfaktor bei hohen Frequenzen. |
| Anschlussart des Innenleiters | Geeignet für die direkte Lötverbindung auf SMD-Pads der Leiterplatte. |
| Umgebungstemperaturbereich | Betriebssicher in einem Temperaturbereich von -55°C bis +125°C, geeignet für anspruchsvolle Umgebungsbedingungen. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der R114 424 ist ein vielseitiger Einbaustecker, der in einer breiten Palette von High-Frequency-Anwendungen eingesetzt werden kann. Seine kompakte Größe und die Oberflächenmontage machen ihn zur idealen Wahl für Systeme, bei denen jede Komponente zählt. Insbesondere in folgenden Bereichen spielt er seine Stärken aus:
- Mobilfunkinfrastruktur: Antennenanschlüsse, Basisstationen und interne Verbindungen in kompakten Sende- und Empfangsmodulen.
- Test- und Messtechnik: Verbindungen in Oszilloskopen, Spektrumanalysatoren und anderen HF-Messgeräten, bei denen eine präzise und wiederholbare Signalübertragung gefragt ist.
- Satellitenkommunikation: Empfänger- und Sende-Module für LEO- (Low Earth Orbit) und GEO- (Geostationary Earth Orbit) Anwendungen, wo Miniaturisierung und Leistung im Vordergrund stehen.
- Internet of Things (IoT)-Geräte: Hochfrequenzkomponenten in intelligenten Sensoren, Gateways und Kommunikationsmodulen für drahtlose Netzwerke.
- Medizintechnik: Hochfrequenzverbindungen in bildgebenden Verfahren, Telemedizin-Equipment und diagnostischen Geräten, die höchste Zuverlässigkeit erfordern.
- Luft- und Raumfahrt: Robuste HF-Verbindungen in Avionik-Systemen und Satellitenkommunikation, wo extreme Zuverlässigkeit und Leistung unter widrigen Bedingungen gefordert sind.
- Militär- und Verteidigungstechnik: Kompakte HF-Systeme für Kommunikation, Radar und elektronische Kriegsführung, die eine hohe Dichte und Robustheit benötigen.
Präzise Fertigung für maximale Zuverlässigkeit
Die Fertigung des R114 424 unterliegt strengsten Qualitätskontrollen. Die präzise Bearbeitung der einzelnen Komponenten, insbesondere des Innen- und Außenleiters sowie des Isolationsmaterials, ist entscheidend für die Einhaltung der spezifizierten HF-Parameter. Die Oberflächenbehandlung mit einer hochwertigen Vernickelung des Messinggehäuses gewährleistet nicht nur eine ausgezeichnete Lötbarkeit, sondern auch einen effektiven Schutz vor Korrosion, was die Langzeitstabilität der Verbindung sicherstellt. Das PTFE-Isolationsmaterial minimiert Signalverluste und Verzerrungen durch seine außergewöhnlich guten dielektrischen Eigenschaften, was für Anwendungen im Gigahertz-Bereich unerlässlich ist.
FAQ – Häufig gestellte Fragen zu R114 424 – SMB-Einbaustecker, stehend, SMD
Was ist der Hauptvorteil der SMD-Montage dieses Steckverbinders?
Die SMD-Montage (Surface Mount Device) ermöglicht eine vollautomatische Bestückung von Leiterplatten, was zu einer signifikanten Reduzierung der Fertigungskosten und einer Erhöhung der Produktionsgeschwindigkeit führt. Zudem werden die HF-Signalführungen auf der Leiterplatte optimiert, da der Stecker direkt auf der Oberfläche montiert wird, was kürzere Signalwege und somit bessere elektrische Eigenschaften zur Folge hat.
Bis zu welcher Frequenz ist der R114 424 einsetzbar?
Der R114 424 ist für den zuverlässigen Einsatz im Frequenzbereich von DC bis zu 4 GHz spezifiziert. Diese breite Bandbreite macht ihn für eine Vielzahl von Hochfrequenzanwendungen geeignet.
Warum ist die stehende Bauform vorteilhaft?
Die stehende Bauform ermöglicht eine vertikale Montage des Steckverbinders auf der Leiterplatte. Dies ist besonders nützlich in Systemen mit begrenztem Platzangebot, da die horizontale Fläche auf der Leiterplatte effizienter genutzt werden kann. Sie erleichtert auch das Routing von HF-Kabeln und die Platzierung anderer Komponenten.
Welches Material wird für das Gehäuse verwendet und welche Vorteile bietet es?
Das Gehäuse des R114 424 besteht aus hochwertigem Messing und ist vernickelt. Messing bietet eine gute Leitfähigkeit und mechanische Stabilität. Die Vernickelung verbessert die Korrosionsbeständigkeit, die Lötbarkeit und bietet eine geringere Übergangsspannung, was für die Signalintegrität bei HF-Anwendungen von Vorteil ist.
Wie beeinflusst das verwendete Isolationsmaterial die Leistung des Steckverbinders?
Es wird PTFE (Polytetrafluorethylen) als Isolationsmaterial verwendet. PTFE zeichnet sich durch exzellente dielektrische Eigenschaften aus, insbesondere durch einen sehr geringen Verlustfaktor und eine niedrige Dielektrizitätskonstante. Dies minimiert Signalverluste und Verzerrungen bei hohen Frequenzen, was für die Signalintegrität unerlässlich ist.
Ist der R114 424 auch für Anwendungen mit hoher mechanischer Belastung geeignet?
Obwohl die SMB-Steckverbinderfamilie für ihre Kompaktheit bekannt ist, bietet der R114 424 eine solide Konstruktion mit einer präzisen Verriegelungsmechanik, die auch unter moderaten Vibrationsbedingungen eine sichere und stabile Verbindung gewährleistet. Für extrem hohe mechanische Belastungen sollten spezifische Steckverbinderfamilien mit entsprechenden Verriegelungsmechanismen in Betracht gezogen werden.
Welche Art von Kabeln kann mit diesem SMB-Einbaustecker verbunden werden?
Der R114 424 ist als Einbaustecker konzipiert und ermöglicht die direkte Verbindung mit der Leiterplatte durch Lötverbindungen. Für die Signalübertragung zu und von diesem Stecker werden typischerweise koaxiale Kabel mit passenden SMB-Steckern (z.B. auf dem Kabelende) verwendet, die eine Impedanz von 50 Ohm aufweisen.
