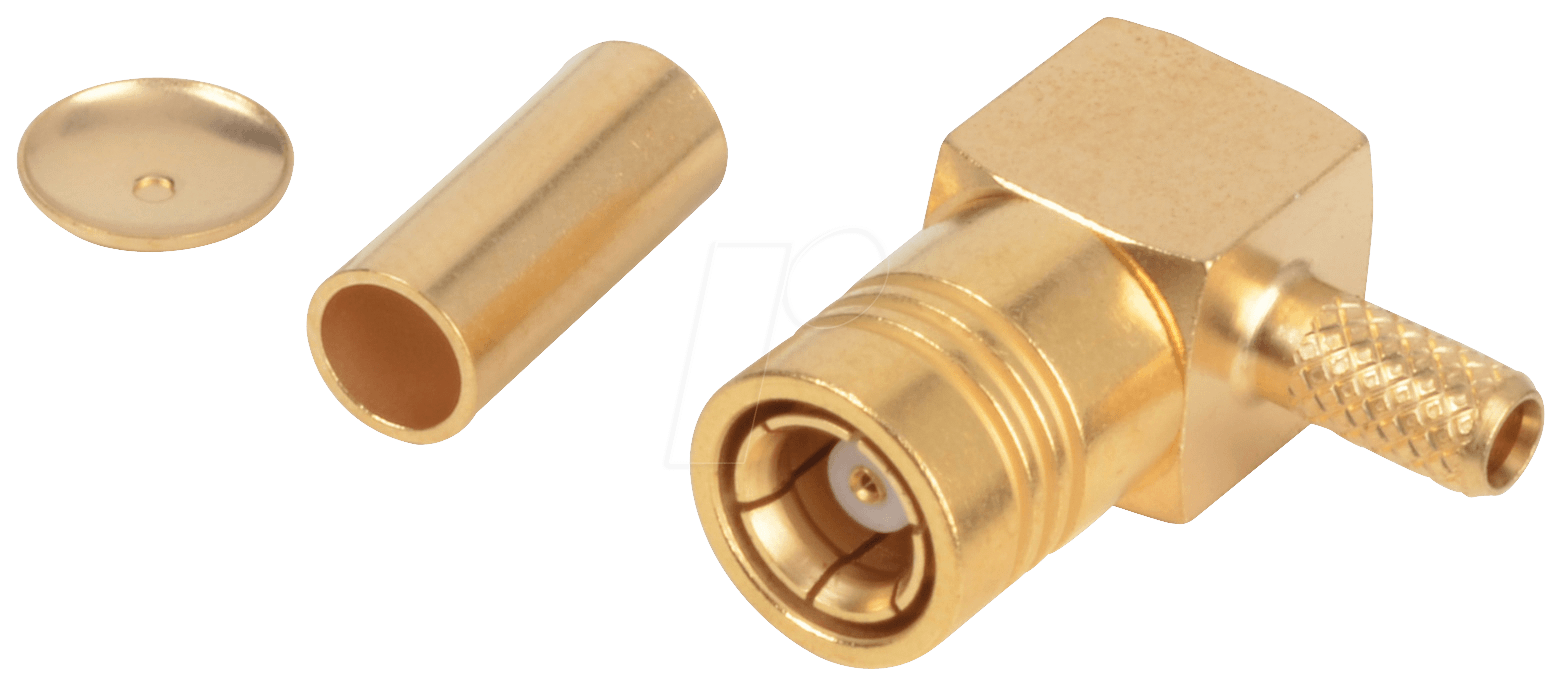

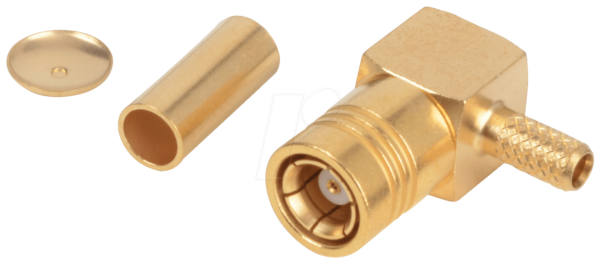

Maximale Signalintegrität in beengten Verhältnissen: Der R114 186 SMB-Stecker
Für professionelle Anwender in den Bereichen Netzwerktechnik, Telekommunikation, Messwesen und Rundfunk, die auf zuverlässige und verlustarme Signalübertragung angewiesen sind, stellt die fachgerechte Verbindung von Koaxialkabeln eine zentrale Herausforderung dar. Insbesondere dort, wo Platzbeschränkungen oder komplexe Verkabelungsstrukturen eine gerade Steckverbindung unmöglich machen, ist eine gewinkelte Lösung unerlässlich. Der R114 186 SMB-Stecker, ausgelegt für die gängigen Kabeltypen RG174, RG316 und RG179 mit Crimp-Anschluss, bietet hier die präzise und dauerhaft zuverlässige Antwort auf diese spezifischen Anforderungen.
Präzision auf kleinstem Raum: Der Vorteil gewinkelter Konnektivität
Standard SMB-Stecker erzielen eine hervorragende Leistung, stoßen jedoch in dicht bestückten Schaltschränken, in kompakten Geräten oder bei Umlenkungen von Kabelwegen an ihre Grenzen. Die bewusste Entscheidung für einen gewinkelten Stecker wie den R114 186 minimiert Biegeradien des Kabels, verhindert mechanische Spannungen an der Anschlussstelle und ermöglicht eine signifikante Platzersparnis. Diese optimierte Raumnutzung ist nicht nur ästhetisch ansprechend, sondern reduziert auch das Risiko von Beschädigungen und gewährleistet somit eine durchgängig hohe Signalqualität.
Technische Exzellenz und Materialqualität
Der R114 186 SMB-Stecker ist das Ergebnis sorgfältiger Konstruktion und der Auswahl hochwertiger Materialien, um den anspruchsvollen Anforderungen moderner Übertragungssysteme gerecht zu werden. Die Konstruktion als Crimp-Stecker bietet eine überlegene mechanische Stabilität und elektrische Leitfähigkeit im Vergleich zu Lötverbindungen, insbesondere bei hochfrequenten Anwendungen, bei denen Lötstellen zu Impedanzänderungen und Signalverlusten führen können. Die präzise Fertigung der Kontakte und des Gehäuses gewährleistet eine zuverlässige Kontaktierung und eine langfristige Beständigkeit gegenüber Umwelteinflüssen.
Anwendungsgebiete und Kompatibilität
Die Vielseitigkeit des R114 186 SMB-Steckers manifestiert sich in seiner breiten Kompatibilität mit den weit verbreiteten Koaxialkabeltypen RG174, RG316 und RG179. Diese Kabel werden in einer Vielzahl von Branchen eingesetzt:
- Telekommunikation: Für Verbindungen in Basisstationen, Mobilfunkgeräten und Satellitenkommunikationssystemen, wo präzise Signalübertragung und kompakte Bauformen kritisch sind.
- Messtechnik: In Laborgeräten, Oszilloskopen, Signalgeneratoren und Spektrumanalysatoren, wo Signalintegrität und reproduzierbare Messergebnisse oberste Priorität haben.
- Rundfunk und Fernsehen: Für Antennenanschlüsse, Signalverteilung und die Verkabelung von Übertragungswagen, wo eine robuste und störungsfreie Signalübertragung unerlässlich ist.
- Industrielle Automatisierung: In Steuerungssystemen und Sensornetzwerken, wo zuverlässige Datenübertragung unter anspruchsvollen Bedingungen gewährleistet sein muss.
- Embedded Systems und IoT: In kompakten Elektronikgeräten, die über HF-Verbindungen kommunizieren und bei denen jeder Millimeter Platz zählt.
Konstruktionsmerkmale und Vorteile
Der R114 186 SMB-Stecker zeichnet sich durch eine Reihe von konstruktiven Merkmalen aus, die seine Überlegenheit unterstreichen:
- Gewinkeltes Design (90 Grad): Ermöglicht Platzersparnis und minimiert Biegeradien des Kabels, ideal für beengte Einbausituationen.
- Crimp-Anschluss: Bietet eine mechanisch robuste und elektrisch stabile Verbindung, die für hochfrequente Signale optimiert ist und eine geringe Einführungsschwankung gewährleistet.
- Kompatibilität mit RG174, RG316, RG179: Deckt eine breite Palette von Standard-Koaxialkabeln ab, die für ihre Flexibilität und geringe Dämpfung bekannt sind.
- Robuste Bauweise: Konzipiert für Langlebigkeit und zuverlässige Leistung auch unter widrigen Bedingungen.
- Präzise Passform: Gewährleistet eine sichere und spielfreie Verbindung, die Signalverluste und unerwünschte Reflexionen minimiert.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Steckertyp | SMB (SubMiniature version B) |
| Gehäuseform | Gewinkelt (90 Grad) |
| Anschlussart | Crimp |
| Kabelkompatibilität | RG174, RG316, RG179 |
| Impedanz | 50 Ohm |
| Material (Gehäuse) | Vernickeltes Messing (typisch für SMB-Stecker für Korrosionsbeständigkeit und gute Leitfähigkeit) |
| Material (Kontakte) | Vergoldete Legierung (für exzellente Leitfähigkeit und Korrosionsschutz) |
| Dämpfung | Minimal, optimiert für Hochfrequenzanwendungen |
| Mechanische Belastbarkeit | Hohe Zug- und Biegefestigkeit durch Crimp-Verbindung |
FAQ – Häufig gestellte Fragen zu R114 186 – SMB-Stecker RG174/316/179, gewinkelt, crimp
Was sind die Hauptvorteile der Crimp-Technologie bei diesem SMB-Stecker?
Die Crimp-Technologie ermöglicht eine mechanisch sehr stabile und elektrisch leitfähige Verbindung. Im Gegensatz zu Lötverbindungen, die bei hohen Frequenzen zu Impedanzänderungen und Signalverlusten führen können, bietet die Crimp-Verbindung eine dauerhaft zuverlässige und konstante elektrische Performance. Zudem ist die Installation mittels Crimp-Werkzeug schnell und effizient.
Warum ist die gewinkelte Form dieses Steckers wichtig?
Die gewinkelte Bauform (90 Grad) ist essenziell für Anwendungen mit begrenztem Platzangebot. Sie erlaubt eine kompakte Verlegung von Kabeln, minimiert den Biegeradius des Koaxialkabels direkt an der Anschlussstelle und verhindert so mechanische Belastungen und potenzielle Signalstörungen. Dies ist besonders in Schaltschränken, Geräten mit geringer Tiefe oder komplexen Verkabelungsstrukturen vorteilhaft.
Welche Kabeltypen sind genau mit dem R114 186 kompatibel?
Der Stecker ist explizit für die Verwendung mit den Koaxialkabeltypen RG174, RG316 und RG179 konzipiert. Diese Kabel zeichnen sich durch ihre Flexibilität und geringe Dämpfung aus und sind in vielen HF-Anwendungen weit verbreitet.
Ist dieser Stecker für sehr hohe Frequenzen geeignet?
Ja, SMB-Stecker sind generell für Hochfrequenzanwendungen konzipiert, typischerweise bis zu Frequenzen im Gigahertz-Bereich. Die 50-Ohm-Impedanz und die präzise Fertigung des R114 186 gewährleisten eine geringe Einführungsschwankung und minimale Reflexionen, was für die Signalintegrität bei hohen Frequenzen unerlässlich ist.
Benötige ich spezielles Werkzeug zur Montage des Steckers?
Ja, für eine fachgerechte Montage des Crimp-Steckers wird spezielles Crimp-Werkzeug für SMB-Stecker und die entsprechenden Kabeltypen benötigt. Dazu gehört in der Regel eine Crimpzange mit den passenden Einsätzen für den Steckerbody und den Schirm. Wir empfehlen, die Gebrauchsanleitung des Werkzeugs und des Steckers genau zu beachten.
Welche Umwelteinflüsse kann der Stecker tolerieren?
SMB-Stecker, insbesondere solche mit vernickeltem Messinggehäuse und vergoldeten Kontakten, bieten eine gute Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen. Für extreme Umgebungen oder den Außeneinsatz sind jedoch zusätzliche Schutzmaßnahmen oder spezielle Steckerdesigns ratsam.
Bietet der Stecker eine sichere Verriegelung?
SMB-Stecker verfügen über einen Bajonettverschluss, der eine schnelle und sichere Verbindung gewährleistet. Dieser Mechanismus verhindert ein unbeabsichtigtes Lösen des Steckers und sorgt für eine stabile mechanische und elektrische Verbindung, auch bei Vibrationen.
