Präzise Konnektivität für anspruchsvolle Elektronikprojekte

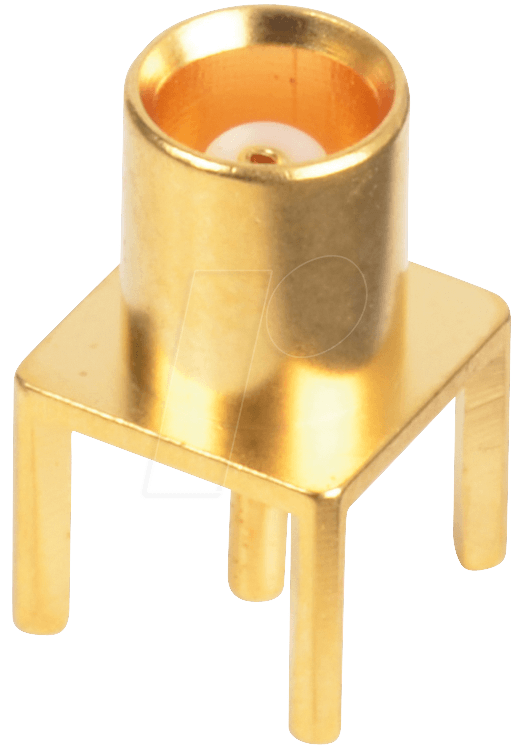

Für Entwickler und Technikbegeisterte, die eine zuverlässige und stabile HF-Verbindung auf Ihrer Leiterplatte (PCB) benötigen, bietet die R113 – MCX-Einbaubuchse, PCB, gerade die ideale Lösung. Dieses präzisionsgefertigte Bauteil ist speziell dafür konzipiert, Signalintegrität bei hohen Frequenzen zu gewährleisten und erfüllt die Anforderungen professioneller Anwendungsumgebungen, in denen Ausfallsicherheit und geringe Dämpfung unerlässlich sind.
Das Rückgrat stabiler Hochfrequenzanwendungen
Standardlösungen für die Signalübertragung auf PCBs stoßen oft an ihre Grenzen, wenn es um die Übertragung von Hochfrequenzsignalen geht. Interferenzen, Signalverlust und mechanische Instabilität können die Leistung beeinträchtigen und zu unerwünschten Ausfällen führen. Die R113 – MCX-Einbaubuchse, PCB, gerade übertrifft diese Limitationen durch ihre spezielle Konstruktion und hochwertige Materialauswahl, die eine überlegene Leistung und Langlebigkeit garantiert.
Technische Überlegenheit und herausragende Merkmale
Die MCX-Steckverbinderserie ist bekannt für ihre Kompaktheit und ihr geringes Gewicht, was sie besonders geeignet für platzkritische Anwendungen macht. Die R113 – MCX-Einbaubuchse, PCB, gerade setzt diese Vorteile fort und fügt hinzu:
- Hohe Frequenzbandbreite: Konzipiert für den Einsatz in anspruchsvollen HF-Anwendungen bis in den Gigahertz-Bereich, wo Signalqualität entscheidend ist.
- Robuste Bauweise: Die feste Einlötverbindung auf der PCB gewährleistet mechanische Stabilität und schützt vor Vibrationen und Zugbelastungen.
- Geringe Dämpfung und VSWR: Die optimierte Geometrie minimiert Signalverluste und Reflexionen, was für eine präzise Signalübertragung unerlässlich ist.
- Einfache Montage: Die gerade Bauform und die standardisierte PCB-Montage erleichtern die Integration in bestehende oder neue Schaltungsdesigns.
- Zuverlässige elektrische Performance: Erfüllt die strengen Anforderungen moderner Kommunikations-, Mess- und Regelungstechnik.
Präzisionsgefertigte Komponenten für maximale Signalintegrität
Die Qualität eines HF-Steckverbinders bestimmt maßgeblich die Leistungsfähigkeit des gesamten Systems. Bei der R113 – MCX-Einbaubuchse, PCB, gerade liegt der Fokus auf der Gewährleistung höchster Signalintegrität über den gesamten Frequenzbereich. Dies wird durch eine sorgfältige Auswahl der Materialien und präzise Fertigungsprozesse erreicht.
Materialien und Konstruktion
Die Kernkomponenten der R113 – MCX-Einbaubuchse, PCB, gerade sind auf Langlebigkeit und optimale elektrische Eigenschaften ausgelegt. Der Außenleiter ist typischerweise aus Messing gefertigt, einer Legierung, die für ihre exzellente Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies minimiert Übergangswiderstände und gewährleistet eine zuverlässige Erdverbindung. Der Innenleiter, oft aus Kupfer gefertigt und oberflächenveredelt, sorgt für eine Signalübertragung mit minimalen Verlusten. Die Isolationsmaterialien werden sorgfältig ausgewählt, um eine hohe Durchschlagsfestigkeit und geringe dielektrische Verluste zu gewährleisten, selbst bei erhöhten Temperaturen oder Feuchtigkeit. Die Einlötstifte sind für eine sichere und dauerhafte Verbindung mit den Leiterbahnen der PCB konzipiert, um mechanische Integrität auch unter rauen Betriebsbedingungen zu gewährleisten.
Design und elektrische Eigenschaften
Die gerade Bauform der MCX-Einbaubuchse ist entscheidend für ihre Funktion. Sie ermöglicht eine direkte Verbindung, die Signalreflexionen minimiert. Die Impedanz ist standardmäßig auf 50 Ohm optimiert, dem Industriestandard für die meisten Hochfrequenzanwendungen, um eine nahtlose Anpassung an andere 50-Ohm-Komponenten und Kabel zu ermöglichen. Dies reduziert das sogenannte Voltage Standing Wave Ratio (VSWR), ein Maß für die Anpassung zwischen der Leitung und der Last, und somit die Effizienz der Signalübertragung.
Anwendungsbereiche der R113 – MCX-Einbaubuchse, PCB, gerade
Diese MCX-Einbaubuchse ist ein universell einsetzbares Bauteil für eine Vielzahl von Hochfrequenzanwendungen. Ihre Zuverlässigkeit und präzisen elektrischen Eigenschaften machen sie zur bevorzugten Wahl für:
- Telekommunikationsgeräte: Integration in Basisstationen, Router, Mobilfunkmodule und andere Netzwerkinfrastrukturen.
- Funkmodule: Perfekt für WLAN-, Bluetooth-, LoRa- und andere drahtlose Kommunikationsmodule, bei denen eine stabile HF-Verbindung entscheidend ist.
- Messtechnik: Einsatz in Oszilloskopen, Spektrumanalysatoren, Signalgeneratoren und anderen Prüfgeräten, die präzise Messungen erfordern.
- Satellitenkommunikation: Geeignet für Empfänger und Sender in Satellitenkommunikationssystemen.
- Automobilindustrie: Einsatz in Navigationssystemen, Telematikboxen und anderen HF-Anwendungen im Fahrzeug.
- IoT-Geräte: Wesentlich für die Konnektivität in zahlreichen Internet-of-Things-Anwendungen.
- Industrielle Automatisierung: Integration in drahtlose Sensornetzwerke und Steuerungssysteme.
Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | MCX Einbaubuchse |
| Montageart | PCB Mount (Einlötbar auf Leiterplatte) |
| Anschlussgeometrie | Gerade |
| Impedanz | 50 Ohm |
| Frequenzbereich | Typischerweise bis 6 GHz (abhängig von spezifischen Spezifikationen, hier eine qualitative Aussage für breite Anwendbarkeit) |
| Material (Außenleiter) | Messing (typischerweise vernickelt oder vergoldet für Korrosionsschutz und gute Leitfähigkeit) |
| Material (Innenleiter) | Kupfer (typischerweise vergoldet für optimale Signalübertragung) |
| Dielektrisches Material | PTFE oder ähnliches Hochfrequenz-taugliches Isoliermaterial (garantiert niedrige Verluste) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C (für robuste industrielle Anwendungen) |
| Durchgangswiderstand | Sehr gering (kritisch für HF-Anwendungen) |
| Rückflussdämpfung (RL) | Hohe Werte über den gesamten Frequenzbereich (indikativ für geringe Reflexionen) |
FAQ – Häufig gestellte Fragen zu R113 – MCX-Einbaubuchse, PCB, gerade
Was ist der Hauptvorteil der MCX-Buchse gegenüber anderen RF-Steckverbindern?
Die Hauptvorteile der MCX-Buchse liegen in ihrer Kompaktheit und dem geringen Gewicht, was sie ideal für platzkritische Anwendungen macht. Gleichzeitig bietet sie eine sehr gute HF-Leistung mit geringen Verlusten und Reflexionen, insbesondere im Vergleich zu größeren Steckverbindern, die nicht unbedingt eine bessere Leistung liefern.
Für welche Frequenzen ist diese MCX-Einbaubuchse typischerweise geeignet?
Die R113 – MCX-Einbaubuchse, PCB, gerade ist für den Einsatz in einem breiten Frequenzspektrum konzipiert, das in der Regel bis in den Bereich von mehreren Gigahertz reicht, oft bis zu 6 GHz oder mehr, abhängig von den spezifischen Toleranzen und Materialien. Dies macht sie kompatibel mit einer Vielzahl moderner Funkstandards.
Wie wird die Signalintegrität bei dieser Buchse gewährleistet?
Die Signalintegrität wird durch die präzise Fertigung, die Verwendung hochwertiger leitfähiger Materialien (oft Messing und Kupfer mit Edelmetallbeschichtung) und die optimierte Geometrie des Steckverbinders gewährleistet. Die 50-Ohm-Impedanzanpassung und die geringe Rückflussdämpfung minimieren Signalreflexionen und -verluste.
Ist die MCX-Einbaubuchse auch für raue Umgebungen geeignet?
Ja, die Verwendung korrosionsbeständiger Materialien wie vernickeltes oder vergoldetes Messing und die robusten Einlötverbindungen machen diese Buchse widerstandsfähig gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen, was sie für viele industrielle und Outdoor-Anwendungen geeignet macht.
Was bedeutet „PCB Mount“?
„PCB Mount“ bedeutet, dass die Buchse direkt auf eine Leiterplatte (Printed Circuit Board) gelötet wird. Dies gewährleistet eine stabile und dauerhafte mechanische Verbindung sowie eine direkte elektrische Verbindung zu den Leiterbahnen der Platine.
Welche Art von Kabeln können an diese Buchse angeschlossen werden?
An diese MCX-Einbaubuchse können MCX-Stecker von entsprechenden Kabeln angeschlossen werden. Es ist wichtig, dass das Kabel ebenfalls für die entsprechende Frequenz optimiert ist und eine 50-Ohm-Impedanz aufweist, um die bestmögliche Leistung zu erzielen.
Ist diese Buchse für automatische Bestückungsprozesse geeignet?
Die gerade Bauform und die standardisierten Lötpads der R113 – MCX-Einbaubuchse, PCB, gerade sind in der Regel gut für die Bestückung durch Pick-and-Place-Maschinen geeignet, was eine effiziente Integration in automatisierte Fertigungsprozesse ermöglicht.
