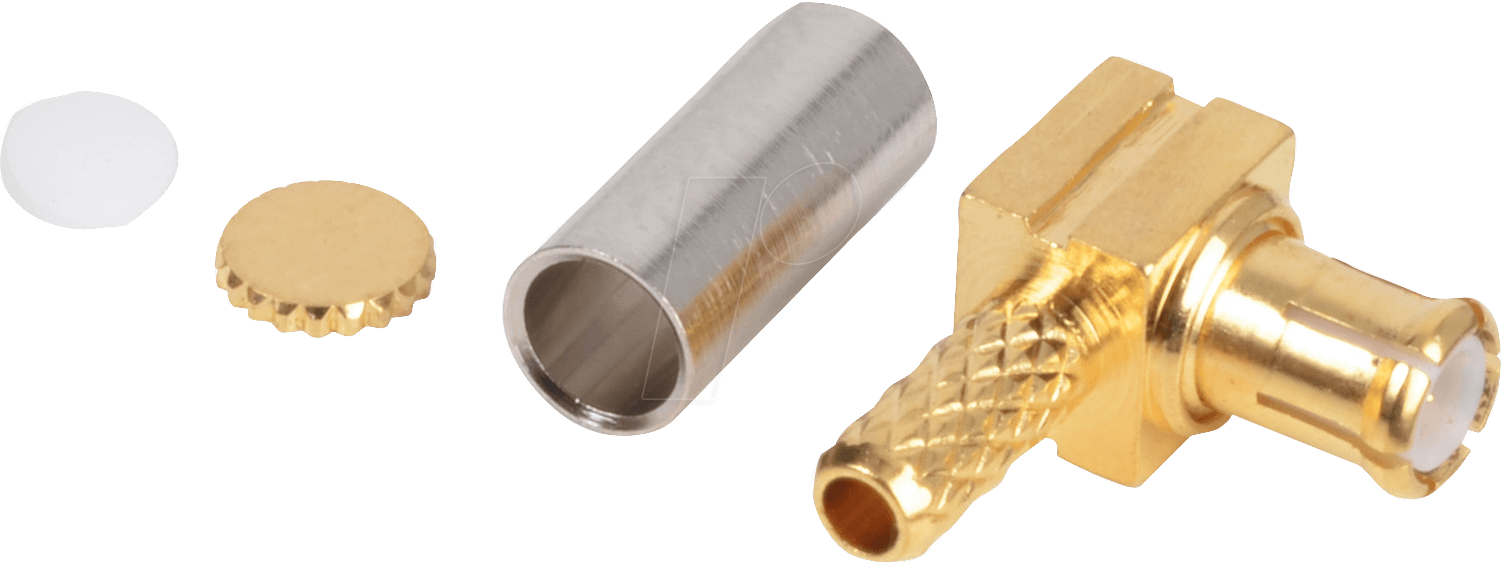

Optimale Signalintegrität und platzsparende Installation mit R113 182 – MCX-Steckverbinder
Für anspruchsvolle Anwender, die eine zuverlässige und platzsparende Verbindungslösung für RG188/316 Koaxialkabel benötigen, ist der R113 182 MCX-Steckverbinder die ideale Wahl. Dieser gewinkelte Crimp-Steckverbinder minimiert Signalverluste und ermöglicht eine effiziente Montage in dicht belegten Gehäusen oder bei eingeschränkter Zugänglichkeit, wo gerade Steckverbinder an ihre Grenzen stoßen.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Der MCX-Steckverbinder, speziell der R113 182 in seiner gewinkelten Crimp-Ausführung, wurde für Anwendungen entwickelt, bei denen kompromisslose Signalqualität und Langlebigkeit essenziell sind. Er richtet sich an professionelle Anwender in Bereichen wie Messtechnik, Telekommunikation, Funktechnik, Embedded Systems und professionelle Audio-/Videotechnik. Die präzise Fertigung und das durchdachte Design gewährleisten eine stabile elektrische Verbindung und eine hohe mechanische Belastbarkeit, die den Anforderungen professioneller Umgebungen gerecht wird.
Vorteile des R113 182 – MCX-Steckverbinders
- Optimale Signalübertragung: Durch die präzise Konstruktion und die Verwendung hochwertiger Materialien wird eine herausragende Signalintegrität mit minimalen Dämpfungswerten bei hohen Frequenzen gewährleistet. Dies ist entscheidend für Anwendungen, bei denen kleinste Signalabweichungen die Leistung beeinträchtigen können.
- Platzsparende Installation: Die 90-Grad-Winkelkonstruktion ermöglicht eine effiziente Nutzung des verfügbaren Bauraums. Dies ist insbesondere in kompakten Geräten, Rack-Installationen oder bei der Verkabelung von beengten Räumen ein signifikanter Vorteil, der eine saubere und ordentliche Verlegung der Kabelstränge unterstützt.
- Robuste Crimp-Verbindung: Das Crimp-Verfahren sorgt für eine mechanisch stabile und elektrisch leitfähige Verbindung zwischen dem Steckverbinder und dem RG188/316 Koaxialkabel. Diese Methode ist bekannt für ihre Zuverlässigkeit und Langlebigkeit, auch unter widrigen Umgebungsbedingungen.
- Kompatibilität und Vielseitigkeit: Der R113 182 ist explizit für die Verwendung mit RG188 und RG316 Koaxialkabeln konzipiert. Diese Kabeltypen sind weit verbreitet und bieten eine exzellente Balance zwischen Flexibilität, Abschirmung und elektrischen Eigenschaften für eine Vielzahl von HF-Anwendungen.
- Hohe Frequenztauglichkeit: MCX-Steckverbinder sind für den Einsatz im Hochfrequenzbereich bekannt und der R113 182 macht hier keine Ausnahme. Er unterstützt zuverlässig die Übertragung von Signalen über ein breites Spektrum, was ihn für moderne drahtlose Kommunikationssysteme und anspruchsvolle Messaufgaben qualifiziert.
- Einfache Montage: Trotz der hohen Präzision ist die Montage mittels Crimp-Werkzeug unkompliziert und ermöglicht eine schnelle Installation im Feld oder in der Fertigung.
Technische Spezifikationen und Materialität
Der R113 182 – MCX-Steckverbinder wurde entwickelt, um höchste Ansprüche an Leistung und Haltbarkeit zu erfüllen. Die Auswahl der Materialien und die Fertigungstoleranzen sind entscheidend für die Signalqualität und die Lebensdauer des Steckverbinders.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | MCX-Steckverbinder |
| Modellnummer | R113 182 |
| Ausführung | Gewinkelt (90 Grad) |
| Anschlussart | Crimp |
| Kompatibles Kabel | RG188 / RG316 Koaxialkabel |
| Gehäusematerial | Hochwertige Messinglegierung, oberflächenveredelt für optimale Leitfähigkeit und Korrosionsbeständigkeit. Die äußere Oberfläche bietet eine robuste und langlebige Beschichtung. |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) oder vergleichbares dielektrisches Material mit geringen Verlusten und hoher Temperaturbeständigkeit, das eine exzellente elektrische Isolation gewährleistet. |
| Mittelleiterkontakt | Präzisionsgefertigt aus Messing, oberflächenveredelt für höchste Leitfähigkeit und sicheren Kontakt. Die Crimp-Aufnahme ist für RG188/316 Kabel optimiert. |
| Steckzyklen | Konzipiert für eine hohe Anzahl von Steckzyklen unter bestimmungsgemäßer Verwendung, was eine langanhaltende Zuverlässigkeit sicherstellt. |
| Betriebstemperaturbereich | Geeignet für einen breiten Betriebstemperaturbereich, typischerweise von -55°C bis +155°C, um den Anforderungen verschiedenster Umgebungen gerecht zu werden. |
| Impedanz | 50 Ohm, die Standardimpedanz für die meisten HF-Anwendungen und kompatibel mit den Spezifikationen von RG188 und RG316 Kabeln. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die Flexibilität und Leistungsfähigkeit des R113 182 MCX-Steckverbinders machen ihn zu einer unverzichtbaren Komponente in einer Vielzahl von Hochfrequenzanwendungen:
- Telekommunikation: Verbindung von Antennen, Modulen und Geräten in Mobilfunknetzen, WLAN-Systemen und Bluetooth-Anwendungen.
- Messtechnik: Anschluss von Messgeräten, Oszilloskopen und Spektrumanalysatoren, um präzise Messungen von Hochfrequenzsignalen zu ermöglichen.
- Funktechnik und Amateurfunk: Aufbau und Erweiterung von Funkgeräten, Sende- und Empfangsanlagen.
- Embedded Systems: Integration in kompakte elektronische Systeme, bei denen der Platzbedarf kritisch ist, z.B. in IoT-Geräten oder industriellen Steuerungen.
- Professionelle Audio/Video: Übertragung von hochfrequenten Video- und Audiosignalen in professionellen Broadcasting- und Studioumgebungen.
- GPS und GNSS: Anschluss von GPS-Empfängern und Antennen für präzise Positionsbestimmung.
- Militär- und Luftfahrt: Zuverlässige Verbindungen in anspruchsvollen Umgebungen, wo Robustheit und Leistung entscheidend sind.
Qualität und Langlebigkeit – Investition in Ihre Infrastruktur
Die Auswahl hochwertiger Komponenten ist entscheidend für die Zuverlässigkeit und Langlebigkeit Ihrer technischen Systeme. Der R113 182 MCX-Steckverbinder repräsentiert eine solche Investition. Die sorgfältige Materialauswahl, die präzise Fertigung und die robusten Verbindungsstandards garantieren, dass Ihre Signalwege auch unter dauerhafter Belastung stabil und leistungsfähig bleiben. Dies reduziert Ausfallzeiten, minimiert Servicekosten und sichert die optimale Funktion Ihrer Geräte und Systeme.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu R113 182 – MCX-Steckverbinder RG188/316, gewinkelt, crimp
Welche Kabeltypen sind mit dem R113 182 Steckverbinder kompatibel?
Der R113 182 MCX-Steckverbinder ist speziell für die Verwendung mit RG188 und RG316 Koaxialkabeln konzipiert. Diese Kabel bieten die erforderlichen elektrischen und mechanischen Eigenschaften für eine optimale Verbindung.
Benötige ich spezielles Werkzeug für die Montage des Steckverbinders?
Ja, für die Crimp-Montage des R113 182 Steckverbinders ist ein passendes Crimp-Werkzeug für MCX-Steckverbinder und die entsprechenden Kabeldurchmesser erforderlich. Dies stellt sicher, dass eine mechanisch stabile und elektrisch leitfähige Verbindung entsteht.
Was bedeutet die Bezeichnung „gewinkelt“?
Die Bezeichnung „gewinkelt“ (90 Grad) gibt an, dass der Steckverbinder eine abgewinkelte Bauform hat. Dies ist vorteilhaft für Installationen in beengten Räumen oder wenn Kabelwege um Hindernisse geführt werden müssen, um Platz zu sparen und eine saubere Kabelführung zu ermöglichen.
Wie beeinflusst die Crimp-Verbindung die Leistung?
Die Crimp-Verbindung ist eine bewährte Methode zur Herstellung von HF-Verbindungen. Sie sorgt für eine mechanisch sehr robuste und elektrisch leitfähige Verbindung, die Signalverluste minimiert und eine hohe Beständigkeit gegenüber Vibrationen und mechanischer Belastung bietet. Dies ist für die Signalintegrität essentiell.
Für welche Frequenzen ist dieser Steckverbinder ausgelegt?
MCX-Steckverbinder, einschließlich des R113 182, sind für den Einsatz im Hochfrequenzbereich konzipiert. Sie sind typischerweise bis zu Frequenzen im Gigahertz-Bereich einsetzbar, abhängig von der genauen Spezifikation und der Kabelqualität, was sie für moderne drahtlose Kommunikation und Messtechnik geeignet macht.
Ist der Steckverbinder für den Außeneinsatz geeignet?
Die meisten MCX-Steckverbinder, wie der R113 182, sind für den Einsatz in einem breiten Temperaturbereich ausgelegt und verfügen über korrosionsbeständige Oberflächenveredelungen. Ob er explizit für extreme Außeneinsätze mit direktem Wettereinfluss zertifiziert ist, sollte den detaillierten technischen Datenblättern entnommen werden. Für Outdoor-Anwendungen sind oft zusätzliche Schutzmaßnahmen empfehlenswert.
Was sind die Hauptvorteile gegenüber einem geraden Steckverbinder?
Der Hauptvorteil eines gewinkelten Steckverbinders gegenüber einem geraden ist die verbesserte Raumnutzung und die Möglichkeit, Kabel in engen Einbausituationen oder bei Richtungsänderungen effizienter und sauberer zu verlegen. Dies vermeidet unnötige Kabelbiegungen, die die Signalqualität beeinträchtigen könnten, und ermöglicht eine kompaktere Bauweise von Geräten.
