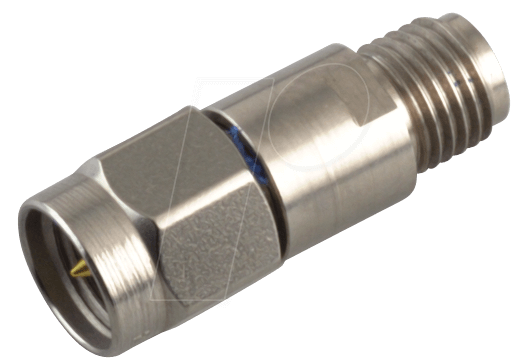

Ihr Experte für Signalintegrität: R 411 806 21 – Präzisions-Dämpfungsglied für anspruchsvolle Anwendungen
Wenn es um die genaue Kontrolle von Signalpegeln in Hochfrequenzanwendungen geht, ist eine präzise Dämpfung unerlässlich. Das R 411 806 21 – Dämpfungsglied mit SMA-Anschluss (75 Ohm) und einer Dämpfung von 6 dB bis 18 GHz bei 2 W ist die ideale Lösung für Ingenieure und Techniker, die höchste Zuverlässigkeit und Genauigkeit in ihren Systemen benötigen. Es minimiert unerwünschte Signalspitzen und sorgt für eine stabile Signalübertragung in anspruchsvollen Mess-, Test- und Kommunikationsumgebungen.
Unübertroffene Präzision und Leistungsfähigkeit
Das R 411 806 21 setzt neue Maßstäbe in Bezug auf Präzision und Leistungsfähigkeit. Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Frequenzbereich oder Dämpfungsgenauigkeit eingehen, bietet dieses Dämpfungsglied eine herausragende Performance über einen breiten Frequenzbereich bis 18 GHz. Die exakt definierte Dämpfung von 6 dB minimiert Signalreflexionen und Interferenzen, was zu einer verbesserten Signalqualität und Systemstabilität führt. Die robuste Bauweise und die hochwertigen Komponenten garantieren eine langanhaltende und zuverlässige Funktion, selbst unter extremen Bedingungen.
Optimale Signalsteuerung für Profis
Dieses Dämpfungsglied wurde speziell für professionelle Anwender entwickelt, die Wert auf technische Exzellenz legen. Ob in der Hochfrequenzmesstechnik, bei der Entwicklung von Satellitenkommunikationssystemen, in der Radar-Technologie oder bei der Kalibrierung von HF-Geräten – das R 411 806 21 ist die erste Wahl für alle, die maximale Kontrolle über ihre Signale benötigen. Es ermöglicht die Feinabstimmung von Pegeln, schützt empfindliche Komponenten vor Überlastung und verbessert die Gesamteffizienz von HF-Systemen.
Herausragende Merkmale und Vorteile
- Präzise Dämpfung: Bietet eine exakt definierte Dämpfung von 6 dB, was für eine genaue Signalpegelanpassung unerlässlich ist.
- Breiter Frequenzbereich: Einsetzbar bis zu einer Frequenz von 18 GHz, was eine hohe Flexibilität für diverse HF-Anwendungen gewährleistet.
- Hohe Belastbarkeit: Mit einer maximalen Leistung von 2 W ist das Dämpfungsglied auch für anspruchsvollere HF-Systeme geeignet.
- SMA-Anschluss (75 Ohm): Standardisierte und zuverlässige Anschlussgeometrie für einfache Integration in bestehende Systeme.
- Minimierung von Signalreflexionen: Reduziert unerwünschte VSWR-Effekte und verbessert somit die Signalintegrität.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit auch im professionellen Dauereinsatz.
- Verbesserte Systemstabilität: Trägt maßgeblich zur Stabilität und Vorhersagbarkeit von Hochfrequenzsystemen bei.
- Vielseitige Einsatzmöglichkeiten: Ideal für Messungen, Kalibrierungen, Systemtests und die Entwicklung von HF-Komponenten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Modellnummer | R 411 806 21 | Eindeutige Identifikation des Dämpfungsglieds. |
| Anschlusstyp | SMA (75 Ohm) | Standardisierter und weit verbreiteter Koaxialstecker mit einer Impedanz von 75 Ohm, optimiert für HF-Anwendungen. |
| Nennimpedanz | 75 Ohm | Die charakteristische Impedanz des Geräts, die auf die meisten professionellen Video- und Rundfunkanwendungen abgestimmt ist. |
| Dämpfung | 6 dB | Reduziert die Leistung des HF-Signals um einen festen Wert von 6 Dezibel. Dies ist entscheidend für die Pegelanpassung und den Schutz von Empfängern. |
| Frequenzbereich | DC bis 18 GHz | Deckelt ein sehr breites Spektrum an Hochfrequenzen, was eine hohe Vielseitigkeit von DC-Anwendungen bis zu 18 GHz ermöglicht. |
| Maximale Leistung | 2 W (durchschnittlich) | Die maximale kontinuierliche Leistung, die das Dämpfungsglied verarbeiten kann, ohne seine Spezifikationen zu beeinträchtigen oder beschädigt zu werden. |
| VSWR (typisch) | < 1.3:1 (bis 18 GHz) | Stehwellenverhältnis, ein Maß für die Impedanzanpassung. Ein niedriger VSWR (typischerweise unter 1.3:1) zeigt eine exzellente Anpassung an. |
| Betriebstemperatur | -55 °C bis +125 °C | Der weite Temperaturbereich gewährleistet zuverlässigen Betrieb unter verschiedensten Umweltbedingungen. |
| Gehäusematerial | Hochwertige Legierung (z.B. Messing vernickelt) | Das robuste Gehäusematerial sorgt für mechanische Stabilität und Schutz der internen Komponenten. Vernickelung bietet Korrosionsbeständigkeit. |
Anwendungsgebiete und Synergien
Das R 411 806 21 Dämpfungsglied entfaltet sein volles Potenzial in einer Vielzahl von Hochfrequenzumgebungen. In der Messtechnik ist es unverzichtbar, um Signalpegel für Spektrumanalysatoren oder Oszilloskope anzupassen und empfindliche Eingänge vor Übersteuerung zu schützen. Bei der Entwicklung von drahtlosen Kommunikationssystemen, von Mobilfunk-Basisstationen bis hin zu Satellitenverbindungen, hilft es, die Sender- und Empfängersignale zu optimieren und Interferenzen zu minimieren. Auch in der Radar-Technologie, wo präzise Leistungskontrolle entscheidend für die Zielerfassung ist, leistet es wertvolle Dienste. Die 75-Ohm-SMA-Schnittstelle gewährleistet eine nahtlose Integration in bestehende Systeme, die oft in Broadcast-, Video- und bestimmten militärischen Anwendungen zu finden sind.
Maximale Signalqualität durch kontrollierte Dämpfung
Die Kernfunktion des R 411 806 21 ist die präzise Reduzierung der Signalleistung. Dies ist von fundamentaler Bedeutung, um eine Vielzahl von Problemen in HF-Schaltkreisen zu lösen. Eines der Hauptprobleme ist die Vermeidung von Übersteuerung (Overload) von empfindlichen Komponenten wie Verstärkern oder Detektoren. Durch die Einführung einer definierten Dämpfung wird sichergestellt, dass die ankommende Signalstärke innerhalb der zulässigen Grenzen liegt, was Verzerrungen und Beschädigungen verhindert. Ebenso wichtig ist die Kontrolle von Signalreflexionen. Ein schlecht angepasstes System führt zu einer hohen Stehwellenverhältnis (VSWR), bei der ein Teil des Signals zurück zum Sender reflektiert wird. Dies kann zu Instabilität, geringerer Effizienz und fehlerhaften Messungen führen. Das R 411 806 21 mit seinem typischerweise niedrigen VSWR minimiert diese Reflexionen und verbessert somit die Signalintegrität und die Effizienz des gesamten Systems.
Sorgfältige Materialauswahl für Langlebigkeit
Die Konstruktion des R 411 806 21 berücksichtigt die Anforderungen eines professionellen Einsatzes. Das Gehäuse besteht typischerweise aus robusten Materialien wie Messing mit einer hochwertigen Vernickelung. Diese Kombination bietet nicht nur eine ausgezeichnete mechanische Stabilität, die das Bauteil vor Beschädigungen schützt, sondern auch eine hohe Korrosionsbeständigkeit. Die Vernickelung ist eine bewährte Oberflächenbehandlung in der HF-Technik, da sie eine gute elektrische Leitfähigkeit über einen weiten Frequenzbereich gewährleistet und gleichzeitig die Langlebigkeit des Produkts unter widrigen Umgebungsbedingungen sicherstellt. Die internen Dämpfungselemente werden sorgfältig ausgewählt und präzise gefertigt, um die angegebene Dämpfung über den gesamten Frequenzbereich von DC bis 18 GHz konstant und zuverlässig zu liefern.
Umfassende technische Unterstützung für Ihre Projekte
Bei Lan.de verstehen wir die technischen Herausforderungen, denen sich Ingenieure und Entwickler stellen müssen. Daher bieten wir nicht nur hochwertige Produkte wie das R 411 806 21 Dämpfungsglied, sondern auch umfassende technische Informationen und Unterstützung. Unsere Experten stehen Ihnen gerne zur Verfügung, um Sie bei der Auswahl des richtigen Produkts für Ihre spezifische Anwendung zu beraten und Ihnen bei der Integration in Ihre Systeme zu helfen. Wir sind bestrebt, Ihnen die Werkzeuge an die Hand zu geben, die Sie benötigen, um Ihre Projekte erfolgreich umzusetzen.
FAQ – Häufig gestellte Fragen zu R 411 806 21 – Dämpfungsglied, SMA.75, 6 dB, 18 GHz, 2 W
Was ist die Hauptfunktion eines Dämpfungsglieds wie des R 411 806 21?
Die Hauptfunktion des R 411 806 21 ist die kontrollierte Reduzierung der Amplitude eines HF-Signals. Dies wird erreicht, indem ein fester Teil der Signalenergie absorbiert und in Wärme umgewandelt wird, was zu einer Verringerung des Signalpegels führt.
Für welche Frequenzbereiche ist dieses Dämpfungsglied geeignet?
Das R 411 806 21 ist für den Einsatz über einen sehr breiten Frequenzbereich von DC (Gleichstrom) bis zu 18 GHz ausgelegt. Dies macht es zu einer vielseitigen Lösung für viele Hochfrequenzanwendungen.
Was bedeutet 6 dB Dämpfung?
Eine Dämpfung von 6 dB bedeutet, dass die Leistung des Signals um den Faktor 10^(-6/10) ≈ 0,25 reduziert wird. Das entspricht einer Halbierung der Spannung des Signals.
Ist das R 411 806 21 für alle SMA-Anschlüsse kompatibel?
Das Dämpfungsglied verfügt über einen SMA-Anschluss mit einer Impedanz von 75 Ohm. Es ist primär für Systeme konzipiert, die mit 75-Ohm-Impedanzen arbeiten, wie z.B. in vielen Broadcast- oder Videoverbindungen. Die physikalische Größe des SMA-Steckers ist standardisiert, jedoch ist die Impedanz von 75 Ohm spezifisch.
Welche maximale Leistung kann das R 411 806 21 verarbeiten?
Das Dämpfungsglied ist für eine durchschnittliche Leistungsaufnahme von bis zu 2 Watt ausgelegt. Dies bedeutet, dass es kontinuierlich mit dieser Leistung betrieben werden kann, ohne seine Spezifikationen zu beeinträchtigen oder beschädigt zu werden.
Warum ist die Minimierung von VSWR wichtig?
Ein niedriges VSWR (Voltage Standing Wave Ratio) ist entscheidend für die Signalintegrität. Ein hohes VSWR deutet auf eine schlechte Impedanzanpassung hin, was zu Signalreflexionen führt. Diese Reflexionen können die Leistung von HF-Systemen beeinträchtigen, zu Fehlern bei Messungen führen und sogar Komponenten beschädigen. Ein niedriges VSWR, wie es bei diesem Dämpfungsglied typisch ist, minimiert diese Reflexionen.
In welchen Arten von Projekten wird dieses Dämpfungsglied typischerweise eingesetzt?
Dieses Dämpfungsglied wird häufig in Projekten eingesetzt, die eine präzise Signalpegelkontrolle erfordern, wie z.B. in der HF-Messtechnik, bei der Entwicklung von Kommunikationssystemen (Mobilfunk, Satellit), in der Radar-Technologie, bei der Kalibrierung von HF-Geräten und in allen Anwendungen, wo Signalübersteuerungen verhindert und eine stabile Signalübertragung gewährleistet werden muss.
