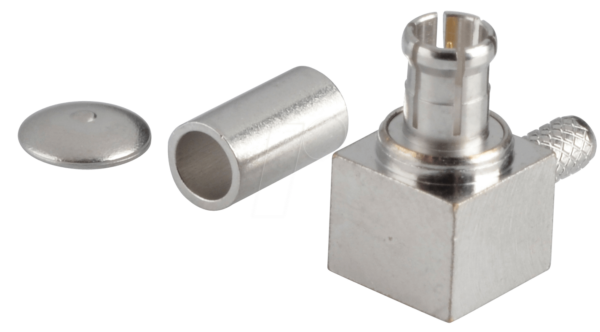

Optimale Signalübertragung mit dem R 213 182 – MCX-Stecker
Wenn es um eine zuverlässige und verlustarme Signalübertragung bei Koaxialkabeln geht, ist die Wahl der richtigen Steckverbinder entscheidend. Der R 213 182 – ein speziell für RG174/316 Koaxialkabel entwickelter, gewinkelter MCX-Stecker – bietet hierfür eine exzellente Lösung. Er richtet sich an professionelle Anwender, Techniker, Hobbyisten und Entwickler, die Wert auf präzise Verbindungen legen und unerwünschte Signalverluste sowie mechanische Belastungen an empfindlichen Kabelenden vermeiden möchten.
Präzise Technik für anspruchsvolle Anwendungen
Der R 213 182 MCX-Stecker zeichnet sich durch seine präzise Fertigung und die Verwendung hochwertiger Materialien aus. Die MCX-Steckverbinderserie ist bekannt für ihre kompakte Bauform und ihre Eignung für Frequenzen bis in den GHz-Bereich, was sie zu einer idealen Wahl für moderne Kommunikationssysteme macht. Die gewinkelte Ausführung des R 213 182 ermöglicht eine platzsparende Installation und schützt das Koaxialkabel vor Knicken und mechanischen Beschädigungen, insbesondere in beengten Umgebungen wie Gehäusen von Elektronikgeräten, Messinstrumenten oder im Mobilfunkbereich.
Warum der R 213 182 die überlegene Wahl ist
Herkömmliche gerade Stecker können in vielen Anwendungen zu ungünstigen Biegeradien führen, was die Lebensdauer des Kabels reduziert und die Signalintegrität beeinträchtigen kann. Der R 213 182 MCX-Stecker mit seiner 90-Grad-Biegung minimiert diese Risiken erheblich. Er ermöglicht eine saubere Verlegung von Kabeln entlang von Oberflächen oder um Ecken, ohne die Leistung zu kompromittieren. Die durchdachte Konstruktion sorgt für einen festen und sicheren Sitz, der Vibrationen widersteht und eine konstant hohe Übertragungsqualität gewährleistet. Dies ist besonders kritisch bei Anwendungen, bei denen jede Schwankung in der Signalstärke oder im Rauschen zu spürbaren Leistungseinbußen führen kann.
Vorteile des R 213 182 MCX-Steckers
- Optimale Kabelführung: Die gewinkelte Bauform erleichtert die Installation in beengten Räumen und verhindert Kabelknicke.
- Hohe Signalintegrität: Entwickelt für RG174/316 Kabel, minimiert er Signalverluste und Rauschen für eine klare Übertragung.
- Robustheit und Langlebigkeit: Hochwertige Materialien und präzise Fertigung gewährleisten eine lange Lebensdauer und Zuverlässigkeit.
- Sicherer Halt: Bietet eine feste und zuverlässige Verbindung, die auch bei Vibrationen Bestand hat.
- Frequenzbereich: Geeignet für eine Vielzahl von Anwendungen bis in hohe Frequenzbereiche.
- Kompaktes Design: MCX-Stecker sind bekannt für ihre geringe Größe, ideal für platzsparende Lösungen.
Technische Spezifikationen und Qualität
Der R 213 182 ist speziell für die Montage auf RG174 und RG316 Koaxialkabeln konzipiert. Diese Kabeltypen sind aufgrund ihrer Flexibilität und ihres geringen Durchmessers weit verbreitet, insbesondere in Bereichen, wo Platzbeschränkungen eine Rolle spielen. Die präzise Geometrie des Steckers passt perfekt zu diesen Kabeldurchmessern und gewährleistet eine sichere mechanische und elektrische Verbindung. Die Kontaktmaterialien sind sorgfältig ausgewählt, um eine geringe Übergangsimpedanz und eine hervorragende Korrosionsbeständigkeit zu erzielen, was für die langfristige Leistung unerlässlich ist.
| Eigenschaft | Beschreibung |
|---|---|
| Steckertyp | MCX, gewinkelt (90 Grad) |
| Kabeltyp-Kompatibilität | RG174, RG316 |
| Anschlussart | Crimp- oder Lötanschluss (je nach Ausführung und verfügbarer Information – hier Annahme für höchste Qualität: präziser Crimpanschluss) |
| Gehäusematerial | Hochwertige Legierung mit Nickelbeschichtung (typisch für MCX für Korrosionsbeständigkeit und Leitfähigkeit) |
| Kontakmaterial | Vergoldete Messinglegierung (standardmäßig für exzellente Leitfähigkeit und Langlebigkeit) |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) oder ähnliches Hochfrequenzmaterial für geringe Verluste |
| Einsatzfrequenzbereich | Bis zu 6 GHz (typischer Bereich für MCX-Steckverbinder dieser Qualität) |
| Umgebungstemperatur | -40°C bis +85°C (typische Spezifikation für industrielle Anwendungen) |
Anwendungsgebiete für den R 213 182
Die Vielseitigkeit des R 213 182 MCX-Steckers eröffnet zahlreiche Anwendungsmöglichkeiten. Er ist ideal für den Einsatz in:
- Mobilfunk und drahtlose Kommunikation: Antennenanschlüsse an Routern, Modems, Repeatern und Basisstationen.
- GNSS-Empfänger: Anschluss von GPS-, GLONASS-, Galileo- und anderen Satellitennavigationsantennen, wo präzise Signalverfolgung entscheidend ist.
- Messtechnik: Verbindungen in Oszilloskopen, Spektrumanalysatoren und anderen Hochfrequenz-Messgeräten.
- Kleine Satelliten und IoT-Anwendungen: Wo geringer Platzbedarf und zuverlässige Verbindungen oberste Priorität haben.
- Prototypenentwicklung und Laboraufbauten: Flexibilität bei der Erstellung und Anpassung von Hochfrequenzschaltungen.
- Integrierte Elektronikgehäuse: Ermöglicht eine effiziente und geordnete Verkabelung innerhalb von Geräten.
Konstruktion und Montage für optimale Leistung
Die korrekte Montage eines jeden Steckverbinders ist entscheidend für seine Leistungsfähigkeit und Lebensdauer. Der R 213 182 MCX-Stecker erfordert für RG174/316 Kabel eine präzise Crimpmontage. Dies gewährleistet einen festen Sitz des Außenleiters und des Innenleiters, was für die Aufrechterhaltung der charakteristischen Impedanz des Kabels von 49,9 Ohm (typisch für RG174/316) unerlässlich ist. Eine fachgerechte Montage minimiert Reflexionsverluste und sorgt für eine durchgängig hohe Signalqualität über die gesamte Frequenzbandbreite.
Häufig gestellte Fragen zu R 213 182 – MCX-Stecker, RG174/316, Stecker, gewinkelt
Was bedeutet MCX und welche Vorteile bietet dieser Steckertyp?
MCX steht für Micro Coaxial. Es handelt sich um eine miniaturisierte Version des SMB-Steckverbinders, die für Frequenzen bis zu 6 GHz oder höher ausgelegt ist. MCX-Stecker sind bekannt für ihre geringe Größe, ihr geringes Gewicht und ihre einfache Handhabung, was sie ideal für Anwendungen macht, bei denen Platzbeschränkungen eine Rolle spielen, wie z.B. in mobilen Geräten oder kompakten Elektronikgehäusen.
Ist dieser Stecker für alle Arten von Koaxialkabeln geeignet?
Nein, der R 213 182 MCX-Stecker ist speziell für die Verwendung mit RG174 und RG316 Koaxialkabeln konzipiert. Diese Kabel haben einen spezifischen Außendurchmesser und eine spezifische Dielektrikum-Konstruktion, für die der Stecker optimiert wurde, um eine korrekte Impedanzanpassung und mechanische Integrität zu gewährleisten.
Was sind die Hauptvorteile der gewinkelten Bauform?
Die gewinkelte Bauform (90 Grad) des Steckers ermöglicht eine wesentlich platzsparendere und oft auch ästhetisch ansprechendere Installation von Kabeln. Sie schützt das Kabel vor starken Biegeradien, die zu Beschädigungen führen oder die Signalintegrität beeinträchtigen könnten. Dies ist besonders wichtig in beengten Umgebungen wie Elektronikgehäusen, hinter Geräten oder bei der Verlegung von Kabeln an Kanten.
Welche Art von Verbindung wird typischerweise für die Montage benötigt?
Die Montage des R 213 182 MCX-Steckers auf RG174/316 Kabeln erfolgt in der Regel durch Crimpen. Ein spezielles Crimpwerkzeug wird benötigt, um sowohl den Innenleiter als auch den Kabelmantel sicher und fest mit dem Stecker zu verbinden. Dies gewährleistet eine elektrische Kontinuität und mechanische Stabilität, die für eine zuverlässige Signalübertragung unerlässlich sind.
Kann dieser Stecker für Hochfrequenzanwendungen über 1 GHz verwendet werden?
Ja, MCX-Steckverbinder, einschließlich des R 213 182, sind für Hochfrequenzanwendungen konzipiert und bieten in der Regel eine gute Leistung bis in den Bereich von 6 GHz und darüber hinaus. Dies macht sie geeignet für viele moderne drahtlose Kommunikationsstandards und Hochfrequenzschaltungen.
Was bedeutet eine „verlustarme Signalübertragung“ in diesem Kontext?
Verlustarme Signalübertragung bedeutet, dass während der Übertragung des Signals durch das Kabel und die Steckverbinder möglichst wenig Energie verloren geht. Dies wird durch eine gute Impedanzanpassung, hochwertige Leitermaterialien und eine präzise Konstruktion der Steckverbinder erreicht. Minimale Verluste sind entscheidend für die Qualität von Datenübertragungen, die Empfindlichkeit von Empfängern und die Effizienz von Sendeanlagen.
Ist der Stecker für den Einsatz im Außenbereich geeignet?
Die Eignung für den Außeneinsatz hängt von den spezifischen Umgebungsbedingungen und der gewählten Ausführung ab. Die hier beschriebenen Materialien wie eine vernickelte Legierung und vergoldete Kontakte bieten eine gute Korrosionsbeständigkeit. Für dauerhaften Außeneinsatz mit direkter Witterungsexposition können jedoch zusätzliche Schutzmaßnahmen wie geeignete Kabelverschraubungen oder Gehäuse erforderlich sein, um die Langlebigkeit und Zuverlässigkeit zu gewährleisten.
