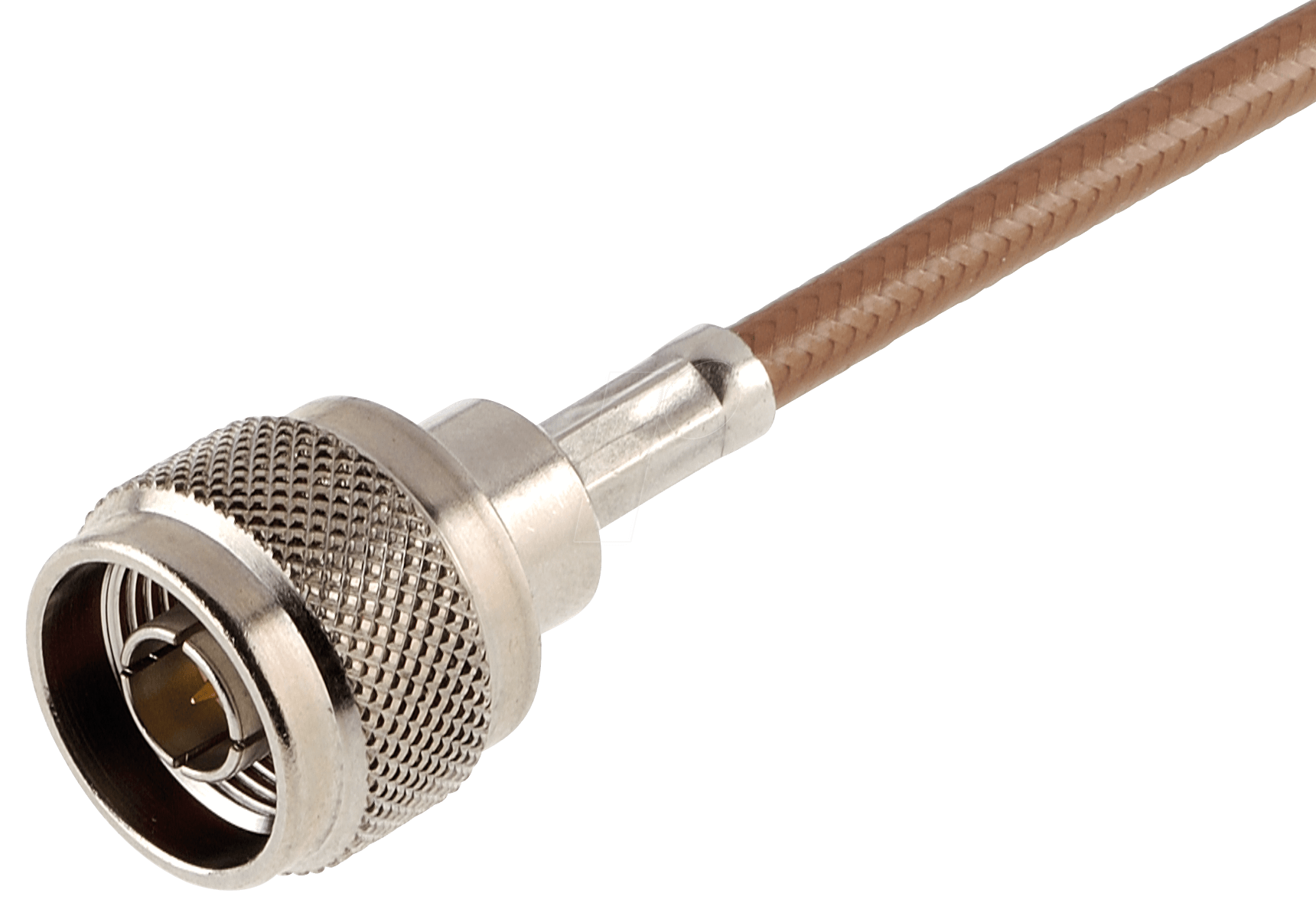

Zuverlässige Signalübertragung mit dem R 161 088 – N-Stecker für RG214 Kabel
Suchen Sie eine robuste und verlustarme Verbindungslösung für Ihre Hochfrequenzanwendungen, insbesondere im Bereich von Antenneninstallationen, Messtechnik oder Funkkommunikation? Der R 161 088 N-Stecker, speziell konzipiert für den Einsatz mit RG214 Koaxialkabeln, bietet hier eine präzise gefertigte, gerade Crimp-Lösung, die für maximale Signalintegrität und Langlebigkeit entwickelt wurde. Er ist die ideale Wahl für professionelle Anwender, die auf eine sichere und dauerhafte Verbindung angewiesen sind, bei der Kompromisse bei der Signalqualität keine Option sind.
Maximale Leistung und Signalintegrität
Der R 161 088 N-Stecker setzt neue Maßstäbe in Sachen Performance und Zuverlässigkeit. Durch die präzise Fertigung und die Verwendung hochwertiger Materialien werden Reflexionsverluste minimiert und eine durchgängig hohe Signalqualität über einen breiten Frequenzbereich gewährleistet. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Signalverschlechterungen die Systemleistung beeinträchtigen können.
- Optimierte Impedanzanpassung: Der Stecker ist exakt auf die charakteristische Impedanz von 50 Ohm ausgelegt, was für RG214 Kabel und typische HF-Systeme unerlässlich ist.
- Geringe Einfügedämpfung: Minimale Signalverluste zwischen Kabel und Stecker sorgen dafür, dass Ihre Signale mit maximaler Stärke am Ziel ankommen.
- Hohe Rückflussdämpfung: Reduziert unerwünschte Reflexionen, die zu Störungen und Leistungseinbußen führen können.
- Stabile mechanische Verbindung: Die Crimp-Technologie sorgt für eine extrem belastbare und dauerhafte mechanische Verbindung, die auch bei mechanischer Beanspruchung Bestand hat.
- Breiter Frequenzbereich: Entwickelt für den Einsatz in anspruchsvollen Frequenzbereichen, die in professionellen HF-Anwendungen üblich sind.
Präzision und Langlebigkeit für anspruchsvolle Umgebungen
Die Konstruktion des R 161 088 N-Steckers zeichnet sich durch seine robuste Bauweise und die sorgfältige Auswahl der Materialien aus. Dies garantiert nicht nur eine herausragende elektrische Performance, sondern auch eine außergewöhnliche Langlebigkeit, selbst unter widrigen Umgebungsbedingungen.
- Hochwertiges Messinggehäuse: Bietet hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit, was für eine lange Lebensdauer sorgt.
- Vergoldete Kontakte: Die Vergoldung der zentralen und äußeren Kontakte minimiert den Übergangswiderstand und schützt vor Oxidation, was für eine dauerhaft geringe Dämpfung und hohe Leitfähigkeit sorgt.
- PTFE-Isolationsmaterial: Dieses Dielektrikum bietet exzellente dielektrische Eigenschaften, eine hohe Temperaturbeständigkeit und chemische Inertheit, was die Signalintegrität schützt und die Lebensdauer des Steckers erhöht.
- Robuste Crimp-Konstruktion: Die Crimp-Verbindung des Innenleiters und der Abschirmung bietet eine mechanisch extrem starke und elektrisch zuverlässige Verbindung, die herkömmlichen Lötverbindungen in vielen rauen Umgebungen überlegen ist.
- Speziell für RG214: Die Innenabmessungen und die Crimp-Parameter sind exakt auf den Durchmesser und die Konstruktion von RG214 Koaxialkabeln abgestimmt, um eine optimale Passform und Leistung zu gewährleisten.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Steckertyp | N-Stecker, gerade |
| Kabeltyp | RG214 Koaxialkabel |
| Anschlussart | Crimp |
| Gehäusematerial | Messing, vernickelt oder passiviert (je nach Ausführung) |
| Kontaktmaterial | Berylliumkupfer (Zentralpin), Messing (Außenkontakte) |
| Kontaktbeschichtung | Hartvergoldet für optimale Leitfähigkeit und Korrosionsschutz |
| Dielektrikum | PTFE (Polytetrafluorethylen) |
| Charakteristische Impedanz | 50 Ohm |
| Einsatzbereich (Frequenz) | Bis zu 6 GHz, optimiert für typische Anwendungen im professionellen HF-Bereich |
| Temperaturbereich | -40°C bis +85°C (typisch) |
| Mechanische Belastbarkeit | Hohe Zug- und Biegefestigkeit durch Crimp-Verbindung |
| Isolationswiderstand | > 5000 MΩ |
| Schirmungsdämpfung | > 60 dB bei 1 GHz (typisch) |
Anwendungsbereiche und Einsatzmöglichkeiten
Der R 161 088 N-Stecker ist ein universelles Verbindungselement für eine Vielzahl von Hochfrequenzanwendungen, bei denen eine zuverlässige Signalübertragung unerlässlich ist. Seine Robustheit und die exzellente elektrische Performance machen ihn zur ersten Wahl für professionelle Installationen.
- Funkkommunikationssysteme: Ideal für Basisstationen, Mobilfunktechnik, Amateurfunk und industrielle Funklösungen, wo eine stabile Verbindung zur Antenne entscheidend ist.
- Messtechnik: Perfekt geeignet für den Anschluss von Messgeräten, Spektrumanalysatoren, Netzwerkanalysatoren und anderen präzisen HF-Instrumenten.
- Antenneninstallationen: Ob für Außenantennen von Rundfunk- oder Fernsehempfang, WLAN-Systemen oder spezialisierten Kommunikationsantennen – der R 161 088 gewährleistet eine verlustarme Zuleitung.
- Test- und Entwicklungsumgebungen: In Laboren und Entwicklungseinrichtungen, wo häufige Verbindungswechsel stattfinden und eine hohe Zuverlässigkeit gefordert ist.
- Industrielle Automatisierung: Einsatz in Systemen, die drahtlose Datenübertragung für Steuerungs- und Überwachungsaufgaben nutzen.
- Militär- und Sicherheitstechnik: Anwendbar in Systemen, die eine höchste Zuverlässigkeit und Robustheit erfordern.
FAQ – Häufig gestellte Fragen zu R 161 088 – N-Stecker, RG214, gerade, crimp
Was sind die Hauptvorteile eines N-Steckers gegenüber anderen HF-Steckverbindern?
N-Stecker bieten eine hervorragende Kombination aus Leistung, Robustheit und Frequenzbereich. Sie sind für ihre geringen Verluste und ihre gute Schirmung bekannt, was sie ideal für anspruchsvolle HF-Anwendungen macht, insbesondere bei höheren Frequenzen. Im Vergleich zu kleineren Steckverbindern wie BNC oder SMA bieten N-Stecker oft eine höhere mechanische Stabilität und sind für höhere Leistungswerte ausgelegt.
Ist dieser N-Stecker mit jedem RG214 Kabel kompatibel?
Der R 161 088 N-Stecker ist speziell für RG214 Koaxialkabel konzipiert. RG214 ist ein doppelt geschirmtes Kabel mit einem Durchmesser von etwa 10,8 mm. Die Crimp-Maße und die inneren Abmessungen des Steckers sind so gewählt, dass sie eine optimale Passform und eine sichere, verlustarme Verbindung mit diesem spezifischen Kabeltyp gewährleisten. Eine Kompatibilität mit Kabeln abweichender Spezifikationen ist nicht garantiert und kann zu Leistungseinbußen führen.
Welche Werkzeuge werden für die Crimp-Verbindung des R 161 088 N-Steckers benötigt?
Für die korrekte Crimp-Verbindung des R 161 088 N-Steckers benötigen Sie ein geeignetes Crimp-Werkzeug mit einer Crimpzange, die für die N-Stecker-Spezifikationen und die Abmessungen des RG214 Kabels ausgelegt ist. Spezifische Crimp-Matrizen für den Innenleiter und die Außenhülse (Abschirmung) des RG214 Kabels sind erforderlich. Zusätzlich wird ein Koaxialkabel-Abisolierwerkzeug benötigt, um das Kabel für die Montage vorzubereiten.
Wie wirkt sich die Crimp-Technologie auf die Zuverlässigkeit der Verbindung aus?
Die Crimp-Technologie bietet gegenüber Lötverbindungen erhebliche Vorteile in Bezug auf die mechanische Robustheit und die Langzeitstabilität. Durch das mechanische Verpressen des Steckers auf das Kabel entsteht eine feste, dauerhafte Verbindung, die widerstandsfähiger gegen Vibrationen, mechanische Belastungen und Temperaturschwankungen ist. Dies reduziert das Risiko von Kabelbrüchen oder schlechten Kontakten, was die Zuverlässigkeit der Signalübertragung erhöht.
Welche Rolle spielt das PTFE-Dielektrikum für die Leistung des Steckers?
PTFE (Polytetrafluorethylen) ist ein Hochleistungskunststoff mit ausgezeichneten dielektrischen Eigenschaften. Es hat eine sehr geringe Dielektrizitätskonstante und einen niedrigen Verlustfaktor, was bedeutet, dass es Signale mit minimaler Verzerrung und Dämpfung durchlässt. PTFE ist zudem thermisch stabil, chemisch inert und hat eine hohe mechanische Festigkeit, was es zu einem idealen Isoliermaterial für HF-Steckverbinder macht, das die Signalintegrität auch unter anspruchsvollen Bedingungen schützt.
Ist dieser N-Stecker für den Einsatz im Außenbereich geeignet?
Der R 161 088 N-Stecker ist prinzipiell für den Einsatz in verschiedenen Umgebungen konzipiert, einschließlich Außenanwendungen. Das Gehäusematerial (typischerweise Messing, oft vernickelt oder passiviert) und die robusten Dichtungen (sofern vorhanden und korrekt montiert) bieten einen guten Schutz gegen Umwelteinflüsse wie Feuchtigkeit und Staub. Für extreme Langzeitexposition gegenüber UV-Strahlung oder aggressiven chemischen Umgebungen können zusätzliche Schutzmaßnahmen oder spezielle Kabeltypen empfehlenswert sein.
Kann ich diesen Stecker auch für Lötverbindungen verwenden?
Nein, der R 161 088 N-Stecker ist explizit als Crimp-Steckverbinder ausgelegt. Die interne Konstruktion und die Toleranzen sind für die mechanische Verpressung optimiert. Eine Lötverbindung würde nicht die erforderliche mechanische Stabilität und elektrische Integrität bieten und könnte das Dielektrikum beschädigen.
