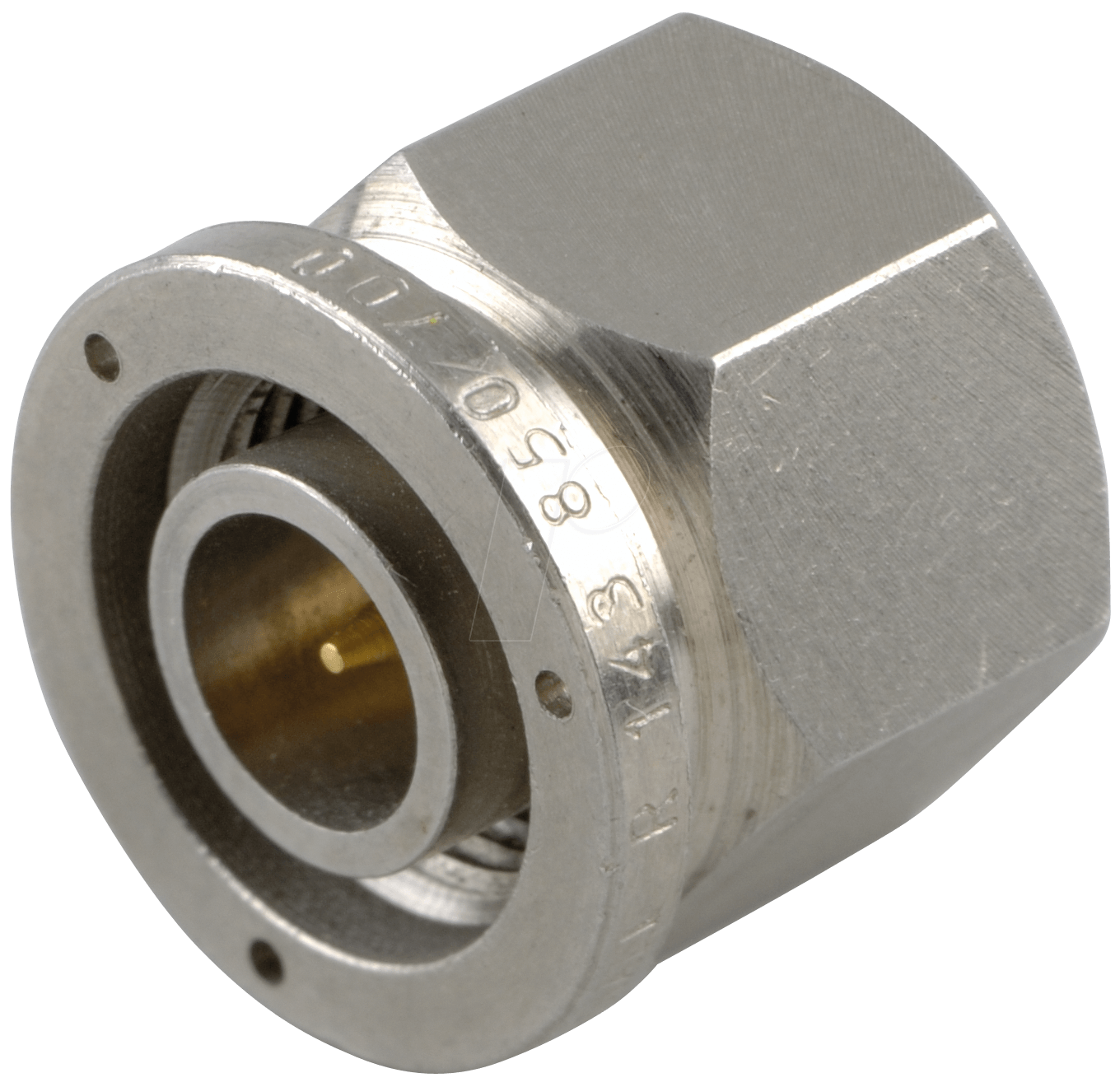

Professionelle Verbindungslösungen: Der R 143 082 – TNC-Stecker für RG58/141 Kabel
Sie benötigen eine zuverlässige und verlustarme Verbindung für Ihre HF-Anwendungen, insbesondere bei der Installation von Antennen oder der Verkabelung von Prüfgeräten? Der R 143 082 TNC-Stecker, speziell konzipiert für die Terminierung von RG58 und RG141 Koaxialkabeln mittels Crimp-Technik, bietet genau diese robuste und qualitativ hochwertige Lösung. Dieser Stecker ist die ideale Wahl für professionelle Anwender in der Telekommunikation, im Amateurfunk, in der Messtechnik und in der Satellitenkommunikation, die Wert auf maximale Signalintegrität und Langlebigkeit legen.
Warum der R 143 082 TNC-Stecker die überlegene Wahl ist
Im Gegensatz zu minderwertigen oder universellen Steckverbindern, die oft Kompromisse bei der Dämpfung, der mechanischen Stabilität oder der Langzeitbeständigkeit eingehen, zeichnet sich der R 143 082 durch präzise Fertigung und hochwertige Materialien aus. Die Crimp-Verbindungstechnologie gewährleistet eine außerordentlich stabile und niederimpedante Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen Bestand hat. Dies minimiert Signalreflexionen und Energieverluste, was für die Performance Ihrer HF-Systeme entscheidend ist.
Optimale Leistung für RG58 und RG141 Kabel
Die spezifische Auslegung des R 143 082 TNC-Steckers ist perfekt auf die Impedanz- und Aufbaucharakteristiken von RG58 und RG141 Koaxialkabeln abgestimmt. RG58 ist ein weit verbreitetes 50-Ohm-Kabel für allgemeine HF-Anwendungen, während RG141 eine PTFE-Dielektrikum-Variante mit verbesserten Hochfrequenzeigenschaften und höherer Temperaturbeständigkeit darstellt. Der R 143 082 ermöglicht eine nahtlose Integration, indem er den Innenleiter und den Abschirmgeflecht sicher und elektrisch leitfähig mit dem Steckverbindergehäuse verbindet.
Hochwertige Materialien für maximale Langlebigkeit
Die Auswahl der Materialien ist entscheidend für die Zuverlässigkeit und Lebensdauer von HF-Steckverbindern. Der R 143 082 TNC-Stecker setzt auf bewährte Komponenten, die für ihre Beständigkeit und hervorragenden elektrischen Eigenschaften bekannt sind.
- Gehäusematerial: Gefertigt aus robustem Messing, einem Material, das für seine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit geschätzt wird. Dies gewährleistet eine langanhaltende, stabile elektrische Verbindung.
- Oberflächenveredelung: Die Nickelschicht auf dem Messinggehäuse verbessert die Verschleißfestigkeit und bietet zusätzlichen Schutz vor Umwelteinflüssen, was die Lebensdauer des Steckers erheblich verlängert.
- Isolatormaterial: Die Verwendung von PTFE (Polytetrafluorethylen) als Isolatormaterial zwischen Mittel- und Außenleiter gewährleistet eine extrem niedrige Dielektrizitätskonstante und geringe Verluste, selbst bei hohen Frequenzen.
- Kontakte: Die Mittelkontakte sind präzisionsgefertigt und oft versilbert oder vergoldet, um optimale Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten und somit eine effektive Signalübertragung sicherzustellen.
Vorteile der Crimp-Technologie
Die Crimp-Technologie ist die bevorzugte Methode zur Montage von Steckverbindern an Koaxialkabeln, wenn höchste Ansprüche an mechanische Festigkeit und elektrische Performance gestellt werden. Der R 143 082 nutzt diese Technik, um eine überlegene Verbindung zu erzielen.
- Mechanische Stabilität: Der Crimp-Prozess formt eine dauerhafte, mechanisch feste Verbindung zwischen dem Kabel und dem Stecker. Dies verhindert ein Verrutschen oder Herausziehen des Kabels, selbst bei Zugbelastung, was bei Lötverbindungen oft ein Problem darstellt.
- Niedrige Übergangswiderstände: Durch die plastische Verformung des Leiters in der Crimp-Hülse entsteht eine elektrisch leitfähige Verbindung mit extrem geringen Übergangswiderständen. Dies ist entscheidend für die Minimierung von Signalverlusten und Reflexionen.
- Vibrationsbeständigkeit: Die mechanische Verankerung durch den Crimp-Prozess macht die Verbindung unempfindlich gegenüber Vibrationen. Dies ist besonders wichtig in mobilen Anwendungen oder Umgebungen mit starken Erschütterungen.
- Schnelle und effiziente Montage: Mit dem richtigen Werkzeug lässt sich die Crimp-Verbindung schnell und wiederholgenau herstellen, was die Installationszeit reduziert und die Produktivität steigert.
Technische Spezifikationen und Leistungsparameter
Der R 143 082 TNC-Stecker ist präzise gefertigt, um herausragende Leistung über einen breiten Frequenzbereich zu liefern. Die technischen Merkmale gewährleisten eine zuverlässige Signalübertragung.
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | TNC-Stecker (Buchse/Stecker je nach Modellvariante, hier als Stecker angenommen) |
| Kabeltyp | RG58, RG141 (50 Ohm Koaxialkabel) |
| Anschlusstechnik | Crimp (für Mittelpin und Außenleiter/Abschirmung) |
| Impedanz | 50 Ohm |
| Frequenzbereich | DC bis 11 GHz (typisch für TNC-Stecker, für optimale Leistung relevant) |
| Dämpfung | Extrem gering durch präzise Fertigung und Crimp-Technik |
| Material Gehäuse | Messing, vernickelt |
| Material Isolator | PTFE |
| Kontaktierung | Crimp-Verbindung für mechanische und elektrische Integrität |
Anwendungsbereiche und Einsatzszenarien
Der R 143 082 TNC-Stecker findet breite Anwendung in verschiedenen technischen Bereichen, wo eine robuste und hochfrequente Verbindung unerlässlich ist.
- Funkkommunikation: Ideal für den Anschluss von Antennen an Funkgeräte im Amateurfunk, CB-Funk oder professionellen Funkdiensten.
- Messtechnik: Zur Verkabelung von Oszilloskopen, Spektrumanalysatoren, Signalgeneratoren und anderen HF-Messgeräten, wo präzise Signalübertragung ohne Verluste gefordert ist.
- Satellitenempfang und -übertragung: Wird häufig in LNB-Kabeln oder zur Verbindung von Satellitenanlagen verwendet, um eine gleichbleibend hohe Signalqualität zu gewährleisten.
- Testaufbauten: Perfekt für Labor- und Prüfstandanwendungen, wo Kabel und Komponenten häufig gewechselt werden und eine dauerhafte, zuverlässige Verbindung benötigt wird.
- Netzwerkinfrastruktur: Einsatz in bestimmten Segmenten von drahtlosen Netzwerken und Übertragungssystemen, die TNC-Konnektivität erfordern.
Häufig gestellte Fragen (FAQ) zu R 143 082 – TNC-Stecker, RG58/141, crimp
Was ist die Hauptfunktion des R 143 082 TNC-Steckers?
Der R 143 082 TNC-Stecker dient als hochqualitative Schnittstelle zur elektrisch leitfähigen und mechanisch stabilen Verbindung von RG58 oder RG141 Koaxialkabeln mit anderen HF-Geräten oder Kabeln. Er ermöglicht die Übertragung von Hochfrequenzsignalen mit minimalen Verlusten und Reflexionen.
Welche Kabeltypen sind mit diesem Stecker kompatibel?
Der Stecker ist speziell für die Verwendung mit 50-Ohm-Koaxialkabeln des Typs RG58 und RG141 ausgelegt. Diese Kabel sind aufgrund ihrer Eigenschaften weit verbreitet in HF-Anwendungen.
Warum ist die Crimp-Technologie für diesen Stecker von Vorteil?
Die Crimp-Technologie gewährleistet eine überlegene mechanische Stabilität und eine elektrische Verbindung mit sehr geringen Übergangswiderständen im Vergleich zu Lötverbindungen. Dies reduziert Signalverluste und Reflexionen und erhöht die Widerstandsfähigkeit gegen Vibrationen und Zugbelastungen.
Welche Frequenzbereiche werden mit diesem TNC-Stecker abgedeckt?
TNC-Steckverbinder, wie der R 143 082, sind typischerweise für Frequenzbereiche von DC bis mindestens 11 GHz spezifiziert. Dies macht sie für eine breite Palette von HF-Anwendungen geeignet.
Ist der Stecker für den Einsatz im Außenbereich geeignet?
Die vernickelte Messingoberfläche und das PTFE-Isolatormaterial bieten eine gute Beständigkeit gegen Umwelteinflüsse. Für dauerhaften Außeneinsatz in extremen Bedingungen sind jedoch zusätzliche Schutzmaßnahmen wie geeignete Kabeldurchführungen oder Gehäuse zu empfehlen.
Welches Werkzeug wird für die Montage des R 143 082 benötigt?
Für die korrekte Montage des R 143 082 TNC-Steckers mittels Crimp-Technik wird spezielles Crimp-Werkzeug benötigt. Dazu gehören in der Regel ein Abisolierwerkzeug für Koaxialkabel und eine Crimpzange mit passenden Einsätzen für die Mittelader und das Außenleiter/Schirmgeflecht.
Was bedeutet die Impedanz von 50 Ohm?
Die Impedanz von 50 Ohm ist der charakteristische elektrische Widerstand des Koaxialkabels und des zugehörigen Steckverbinders. Für eine optimale Signalübertragung müssen Impedanz und Wellenwiderstand von Kabel und Stecker übereinstimmen, um Reflexionen und Leistungsverluste zu minimieren.
