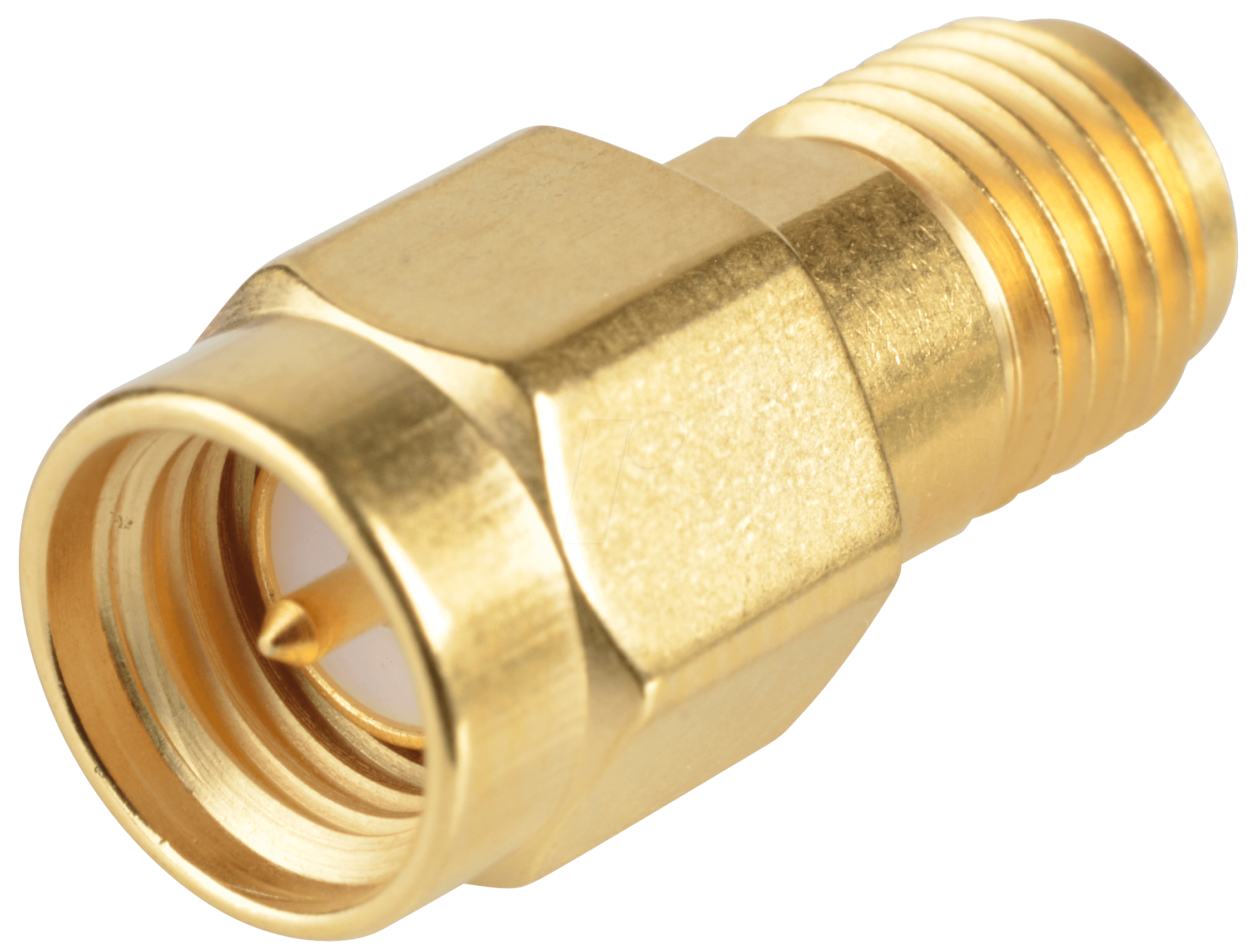

Optimieren Sie Ihre Signalverbindungen mit dem R 125 704 – SMA-Adapter (Stecker auf Buchse)
Der R 125 704 – SMA-Adapter (Stecker auf Buchse) ist die essenzielle Lösung für jeden, der eine zuverlässige und verlustfreie Verbindung zwischen SMA-Geräten und Komponenten mit SMA-Buchsen herstellen muss. Dieses präzise gefertigte Adapterstück schließt die Lücke in Ihrer HF-Infrastruktur und ermöglicht eine nahtlose Integration, ohne Kompromisse bei der Signalintegrität eingehen zu müssen.
Maximale Signalintegrität für anspruchsvolle Anwendungen
In der Welt der Hochfrequenztechnik ist jedes Detail entscheidend. Der R 125 704 – SMA-Adapter wurde entwickelt, um typische Signalverluste und Impedanzfehlanpassungen zu minimieren, die bei minderwertigen Konvertern auftreten können. Durch die Verwendung hochwertiger Materialien und präziser Fertigungsmethoden gewährleistet dieser Adapter eine überragende Signalqualität über einen breiten Frequenzbereich. Dies ist unerlässlich für Anwendungen, bei denen maximale Leistung und Zuverlässigkeit gefordert sind, wie beispielsweise in der Messtechnik, Telekommunikation, drahtlosen Netzwerken oder im Amateurfunk.
Die Überlegenheit des R 125 704 – SMA-Adapters
Während einfache Adapter oft nur eine rudimentäre Konvertierung bieten, zeichnet sich der R 125 704 durch seine fortschrittliche Konstruktion aus. Er ist nicht nur ein Konverter, sondern ein sorgfältig konstruiertes Verbindungselement, das die Impedanz von 50 Ohm über die gesamte nutzbare Bandbreite hinweg präzise hält. Dies bedeutet, dass Ihre Signale mit minimaler Reflexion und maximaler Leistung übertragen werden. Im Gegensatz zu Lösungen mit schlechter Abschirmung oder ungenauer Kontaktierung minimiert unser Adapter unerwünschte Interferenzen und sorgt für eine saubere Signalübertragung, selbst in Umgebungen mit hoher elektromagnetischer Belastung.
Konstruktion und Materialqualität
Der R 125 704 – SMA-Adapter demonstriert die Bedeutung von Qualität im Detail. Seine robuste Konstruktion gewährleistet Langlebigkeit und Zuverlässigkeit, auch bei häufigem Gebrauch oder unter anspruchsvollen Umgebungsbedingungen. Die äußere Hülle besteht aus langlebigen und korrosionsbeständigen Materialien, die eine langfristige Performance sicherstellen. Die internen Kontakte sind präzise gefertigt, um einen perfekten Sitz und eine optimale elektrische Leitfähigkeit zu gewährleisten. Diese sorgfältige Auswahl und Verarbeitung von Materialien bildet die Grundlage für die überragende Leistung dieses Adapters.
Anwendungsbereiche und Vielseitigkeit
Die Einsatzmöglichkeiten des R 125 704 – SMA-Adapters sind vielfältig und decken eine breite Palette von professionellen und semi-professionellen Anwendungen ab:
- Telekommunikation: Anschluss von Antennen an Basisstationen, Repeater und Sende-/Empfangsgeräten.
- Drahtlose Netzwerke: Integration von WLAN-Routern, Access Points und externen Antennen für verbesserte Reichweite und Stabilität.
- Messtechnik: Verbindung von Messgeräten wie Spektrumanalysatoren, Netzwerkanalysatoren oder Oszilloskopen mit verschiedenen Prüfaufbauten.
- Amateurfunk: Flexible Anpassung von Funkgeräten und Antennenkonfigurationen.
- GPS- und Satellitenkommunikation: Sicherstellung einer zuverlässigen Signalübertragung für Navigations- und Kommunikationssysteme.
- Prototypenentwicklung: Schnelle und zuverlässige Anbindung von HF-Komponenten in Entwicklungsprojekten.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Adaptertyp | SMA-Stecker auf SMA-Buchse |
| Anschlusstyp 1 | SMA-Stecker (männlich) |
| Anschlusstyp 2 | SMA-Buchse (weiblich) |
| Impedanz | 50 Ohm |
| Frequenzbereich | 0 – 18 GHz (typisch) |
| Material der Kontakte | Vergoldete Kupferlegierung für geringen Übergangswiderstand und Korrosionsbeständigkeit |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) für exzellente dielektrische Eigenschaften und hohe Temperaturbeständigkeit |
| Gehäusematerial | Vernickeltes Messing für Robustheit und gute Abschirmung |
| Signalverlust (typisch) | Minimal < 0,1 dB bei 1 GHz, steigt graduell mit der Frequenz an, bleibt aber innerhalb eines akzeptablen Rahmens für professionelle Anwendungen. |
| VSWR (typisch) | < 1.1:1 bis 6 GHz, < 1.3:1 bis 18 GHz – Indikator für exzellente Impedanzanpassung. |
| Betriebstemperatur | -55 °C bis +165 °C |
| Abmessungen | Kompakte Bauform für einfache Installation auch in beengten Verhältnissen. Genaue Maße variieren leicht je nach Fertigungscharge, bleiben aber innerhalb der Standardtoleranzen für SMA-Adapter. |
Langzeitstabilität und Umwelteinflüsse
Die Konstruktion des R 125 704 – SMA-Adapters berücksichtigt die Notwendigkeit einer Langzeitstabilität, selbst unter widrigen Umgebungsbedingungen. Das Gehäuse aus vernickeltem Messing bietet nicht nur mechanische Stabilität, sondern auch eine effektive Abschirmung gegen externe elektromagnetische Störungen. Das verwendete PTFE als Isolationsmaterial ist bekannt für seine thermische Stabilität und geringe Feuchtigkeitsaufnahme, was die elektrischen Eigenschaften über lange Zeiträume konstant hält. Diese Eigenschaften machen den Adapter zu einer verlässlichen Komponente in Systemen, die permanenten Betrieb erfordern.
Präzision in der Fertigung: Das Fundament für Leistung
Die Leistung eines HF-Adapters wird maßgeblich durch die Präzision seiner Fertigung bestimmt. Jede Komponente des R 125 704 wird mit engsten Toleranzen gefertigt, um sicherzustellen, dass die Impedanz von 50 Ohm über den gesamten Frequenzbereich konstant bleibt. Dies ist entscheidend, um stehende Wellen (VSWR) zu minimieren und damit unerwünschte Signalreflexionen zu reduzieren. Eine gute Impedanzanpassung bedeutet mehr Leistung am Ziel, geringere Signalverluste und eine insgesamt verbesserte Systemperformance. Unsere Fertigungsprozesse unterliegen strengen Qualitätskontrollen, um die konsistente Einhaltung dieser Spezifikationen zu gewährleisten.
Vergoldete Kontakte für optimale Leitfähigkeit
Die inneren elektrischen Kontakte sind ein kritischer Punkt in jedem HF-Steckverbinder. Beim R 125 704 kommen hochwertige, vergoldete Kontakte zum Einsatz. Die Vergoldung bietet mehrere entscheidende Vorteile: Sie minimiert den Übergangswiderstand zwischen den verbundenen Komponenten, was zu geringeren Signalverlusten führt. Darüber hinaus schützt die Goldschicht die darunterliegende Kupferlegierung effektiv vor Korrosion und Oxidation, selbst in feuchten oder aggressiven Umgebungen. Dies garantiert eine dauerhaft zuverlässige und verlustfreie Signalübertragung über die Lebensdauer des Adapters.
Anschlussvielfalt durch Standardisierung
Der SMA-Standard (SubMiniature version A) ist ein weit verbreiteter Koaxialsteckverbinder, der für seine kompakte Größe und gute Leistung bei hohen Frequenzen bekannt ist. Durch die Verwendung von SMA-Anschlüssen ermöglicht der R 125 704 eine nahtlose Integration in bestehende Systeme, die bereits SMA-Komponenten nutzen. Die Konvertierung von Stecker auf Buchse (männlich auf weiblich) ist eine der häufigsten Anforderungen in HF-Installationen, sei es zur Verlängerung von Kabeln, zur Anpassung von Geräteschnittstellen oder zur Verbindung verschiedener Bauteile. Dieser Adapter erfüllt diese Anforderung mit höchster Präzision.
FAQ – Häufig gestellte Fragen zu R 125 704 – SMA-Adapter, Stecker auf Buchse
Was ist der Hauptvorteil des R 125 704 SMA-Adapters gegenüber einfacheren Lösungen?
Der Hauptvorteil liegt in der überlegenen Signalintegrität, die durch präzise Fertigung, hochwertige Materialien wie vergoldete Kontakte und PTFE-Isolatoren sowie eine durchgängige 50-Ohm-Impedanz über einen breiten Frequenzbereich erreicht wird. Dies minimiert Signalverluste und Reflexionen.
Für welche Frequenzbereiche ist dieser SMA-Adapter geeignet?
Der R 125 704 ist typischerweise für Frequenzen von 0 bis 18 GHz ausgelegt. Diese breite Bandbreite deckt die meisten gängigen Anwendungen in der Telekommunikation, Messtechnik und drahtlosen Kommunikation ab.
Kann ich diesen Adapter für anspruchsvolle Outdoor-Anwendungen verwenden?
Ja, die Konstruktion mit vernickeltem Messinggehäuse und korrosionsbeständigen Kontakten bietet eine gute Robustheit und Langlebigkeit, was ihn auch für Außeneinsätze unter Berücksichtigung geeigneter Schutzmaßnahmen (z.B. gegen direkte Bewitterung) geeignet macht.
Welche Art von Geräten kann ich mit diesem Adapter verbinden?
Sie können praktisch jedes Gerät oder Kabel mit einem SMA-Stecker mit einer Komponente oder einem Kabel mit einer SMA-Buchse verbinden. Dies umfasst Antennen, Funkgeräte, Messgeräte, Router, Repeater und vieles mehr.
Was bedeutet die Angabe „VSWR < 1.3:1 bis 18 GHz"?
VSWR steht für Voltage Standing Wave Ratio und ist ein Maß für die Impedanzanpassung. Ein niedriger VSWR-Wert (nahe 1:1) bedeutet eine exzellente Anpassung, geringe Reflexionen und somit eine effiziente Leistungsübertragung. Ein Wert von < 1.3:1 ist für diese Frequenz sehr gut.
Ist der Adapter für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Ja, dank des PTFE-Isolationsmaterials und der robusten Metallgehäuse ist der Adapter für einen weiten Temperaturbereich von -55 °C bis +165 °C ausgelegt.
Gibt es Unterschiede in der Signalqualität bei verschiedenen Anbietern von SMA-Adaptern?
Ja, es gibt erhebliche Unterschiede. Billige Adapter verwenden oft minderwertige Materialien, ungenaue Fertigung und schlechte Abschirmung, was zu erhöhten Signalverlusten und Rauschen führt. Der R 125 704 wurde speziell für Anwender entwickelt, die Wert auf maximale Signalintegrität legen.
