Hochwertige SMA-Einbaubuchse für sichere und stabile HF-Verbindungen

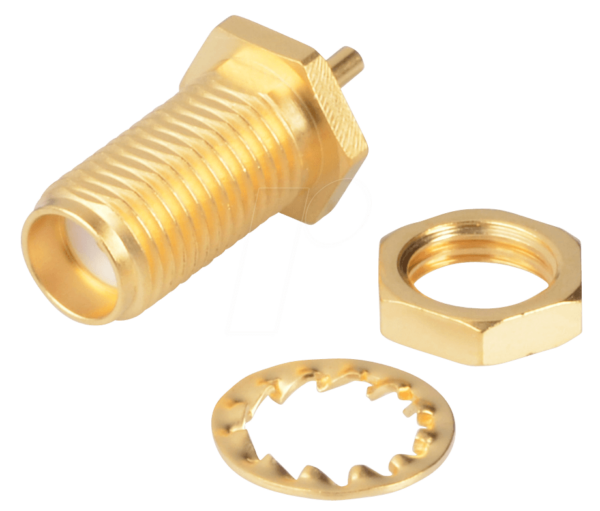

Die R 125 553 – SMA-Einbaubuchse, gerade, löt ist die essenzielle Komponente für alle Anwender, die eine zuverlässige und verlustarme Hochfrequenzverbindung in anspruchsvollen Umgebungen realisieren müssen. Ob in der Messtechnik, Telekommunikation, Satellitenkommunikation oder im militärischen Bereich – diese Buchse schließt die Lücke zwischen Geräten und Antennen mit höchster Präzision und Haltbarkeit. Sie ist die ideale Lösung für Ingenieure, Techniker und Hobbyisten, die keine Kompromisse bei der Signalintegrität eingehen wollen.
Präzision und Zuverlässigkeit: Das Kernversprechen der R 125 553 – SMA-Einbaubuchse
In der Welt der Hochfrequenztechnik zählt jedes Detail. Eine minderwertige Verbindung kann zu Signalverlusten, erhöhten Stehwellenverhältnissen (VSWR) und letztlich zu fehlerhaften Messungen oder unzuverlässiger Kommunikation führen. Die R 125 553 – SMA-Einbaubuchse, gerade, löt wurde konzipiert, um genau diese Probleme zu eliminieren. Durch ihre präzise Fertigung und die Verwendung hochwertiger Materialien stellt sie eine optimale Impedanzanpassung und eine robuste mechanische Verbindung sicher. Im Vergleich zu Standardlösungen, die oft Abstriche bei Materialqualität oder Fertigungstoleranzen machen, bietet diese Einbaubuchse eine herausragende Leistung und Langlebigkeit, die sich in der Praxis unmittelbar auszahlt.
Technologische Überlegenheit und Anwendungsbereiche
Die SMA-Schnittstelle (SubMiniature version A) ist ein weit verbreiteter Koaxialsteckverbinder für Hochfrequenzanwendungen bis zu 18 GHz. Die R 125 553 zeichnet sich durch ihre gerade Ausführung aus, die eine einfache und platzsparende Montage in Gehäusen und Bedienfeldern ermöglicht. Die Lötverbindung garantiert eine elektrisch und mechanisch hochfeste Verbindung zum Kabel oder zur Leiterplatte. Dies ist entscheidend für die Vermeidung von Übergangswiderständen und potenziellen Fehlerquellen, insbesondere bei Vibrationsbelastungen oder häufigen Steckzyklen.
Der Einsatzbereich dieser SMA-Einbaubuchse ist breit gefächert:
- Messtechnik: Für präzise Messungen mit Spektrumanalysatoren, Netzwerkanalysatoren und Oszilloskopen, bei denen Signalintegrität oberste Priorität hat.
- Telekommunikation: In Basisstationen, Repeatern und anderen Netzwerkkomponenten zur Verbindung von Sende- und Empfangseinheiten mit Antennen.
- Satellitenkommunikation: Bei Empfangsgeräten für DVB-S/S2, GPS-Empfängern und anderen Satellitentechnik-Anwendungen, die eine stabile HF-Zufuhr benötigen.
- Funktechnik: Für Amateurfunkgeräte, drahtlose Sensornetzwerke und IoT-Anwendungen, die eine zuverlässige Funkverbindung erfordern.
- Militär und Luftfahrt: Wo extreme Zuverlässigkeit unter widrigsten Bedingungen gefordert ist.
- Forschung und Entwicklung: In Laboren und Prototypen für die Entwicklung neuer HF-Systeme.
Die gerade Bauform mit Lötanschluss ist besonders vorteilhaft bei der Integration in kundenspezifische Gerätegehäuse oder Schalttafeln. Sie minimiert den Platzbedarf und ermöglicht eine saubere und professionelle Installation. Die präzise gefertigte Innenkontur und die hochwertige Isolierung gewährleisten eine exzellente HF-Performance über den gesamten Frequenzbereich.
Konstruktion und Materialqualität: Garanten für Langlebigkeit
Die Langlebigkeit und Performance der R 125 553 – SMA-Einbaubuchse, gerade, löt basieren maßgeblich auf der sorgfältigen Auswahl und Verarbeitung der Materialien. Der Außenmantel und die entsprechenden Kontakte sind in der Regel aus korrosionsbeständigen Metallen gefertigt, die eine hohe Leitfähigkeit und mechanische Stabilität bieten. Die Innenleiter und die isolierenden Dielektrika sind präzise gefertigt, um die spezifizierten elektrischen Eigenschaften über einen weiten Frequenzbereich aufrechtzuerhalten. Dies schützt vor Signalverfälschung und sorgt für eine konstante Signalübertragung.
Die Lötverbindung zeichnet sich durch ihre Robustheit aus. Nach dem fachgerechten Löten bildet sie eine untrennbare Einheit mit dem anzuschließenden Kabel oder der Leiterplatte. Dies vermeidet Probleme, die bei gesteckten Verbindungen auftreten können, wie z.B. Lockerung durch Vibrationen, Korrosion an den Kontaktflächen oder mechanische Belastungen, die zu einer Verschlechterung der elektrischen Eigenschaften führen könnten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Steckverbindertyp | SMA (SubMiniature version A) |
| Ausführung | Einbaubuchse, gerade |
| Anschlussart | Lötanschluss |
| Gehäusematerial | Hochwertiges Messing vernickelt (Standard für gute Leitfähigkeit und Korrosionsbeständigkeit) |
| Innenleiterkontakt | Messing vergoldet (für optimale Leitfähigkeit und minimalen Übergangswiderstand) |
| Dielektrikum | PTFE (Polytetrafluorethylen) – ausgezeichnete dielektrische Eigenschaften, hoher Temperaturbereich |
| Maximale Betriebsfrequenz | 18 GHz (typisch für SMA-Steckverbinder) |
| Impedanz | 50 Ohm (Standard für Hochfrequenzanwendungen) |
| VSWR (typisch) | < 1.2:1 bis 18 GHz (Indikator für exzellente Impedanzanpassung) |
| Temperaturbereich | -55°C bis +155°C (erlaubt Einsatz in anspruchsvollen Umgebungen) |
| Montagebohrung | Standardmaße für Panelmontage (präzise gefertigt für sicheren Sitz) |
| Dichtigkeit (bei korrekter Montage) | Bietet Schutz gegen Staub und Feuchtigkeit, je nach Einbausituation und zusätzlicher Abdichtung |
Vorteile der R 125 553 – SMA-Einbaubuchse auf einen Blick
- Hohe Signalintegrität: Minimale Verluste und präzise Impedanzanpassung für beste HF-Performance.
- Robuste Lötverbindung: Bietet dauerhafte mechanische und elektrische Stabilität, ideal für schock- und vibrationsgefährdete Umgebungen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von HF-Applikationen von 0 bis 18 GHz.
- Langlebigkeit: Gefertigt aus hochwertigen, korrosionsbeständigen Materialien für eine lange Lebensdauer.
- Präzise Fertigung: Exakte Toleranzen gewährleisten eine zuverlässige Steckbarkeit und optimale Leistung.
- Platzsparendes Design: Die gerade Einbauform ermöglicht eine effiziente Raumnutzung in Geräten.
- Industriestandard: Kompatibel mit einer Vielzahl von SMA-Kabeln und Geräten.
- Professionelle Anmutung: Verleiht Geräten und Installationen ein professionelles und hochwertiges Finish.
FAQ – Häufig gestellte Fragen zu R 125 553 – SMA-Einbaubuchse, gerade, löt
Was ist der Hauptvorteil der Lötverbindung gegenüber anderen Anschlussarten bei SMA-Buchsen?
Die Lötverbindung schafft eine permanente und elektrisch sowie mechanisch sehr stabile Verbindung. Dies minimiert Übergangswiderstände, reduziert das Risiko von Signalverlusten und Störeinstrahlung, und macht die Verbindung unempfindlich gegenüber Vibrationen und mechanischen Belastungen, was bei gesteckten Verbindungen anfälliger sein kann.
Bis zu welcher Frequenz ist die R 125 553 – SMA-Einbaubuchse zuverlässig einsetzbar?
Die R 125 553 ist gemäß den Spezifikationen für SMA-Steckverbinder typischerweise bis zu einer Frequenz von 18 GHz ausgelegt und liefert in diesem Bereich eine exzellente Performance.
Welches Material wird für die Innenkontakte der Buchse verwendet und warum?
Die Innenkontakte sind in der Regel aus Messing gefertigt und für eine optimale Leitfähigkeit und minimalen Übergangswiderstand mit Gold beschichtet. Gold ist extrem korrosionsbeständig und bietet exzellente elektrische Eigenschaften, was für Hochfrequenzanwendungen entscheidend ist.
Ist die Buchse für den Einsatz im Außenbereich geeignet?
Die Buchse selbst ist aus robusten Materialien gefertigt, aber die Eignung für den Außeneinsatz hängt stark von der gesamten Installation ab. Bei korrekter Montage in einem geeigneten Gehäuse und gegebenenfalls zusätzlichen Dichtungsmaßnahmen kann sie auch im Außenbereich eingesetzt werden. Das Gehäusematerial der Buchse (typischerweise vernickeltes Messing) bietet eine gute Korrosionsbeständigkeit.
Welche Art von Kabel kann ich mit der R 125 553 – SMA-Einbaubuchse, gerade, löt verbinden?
Diese Einbaubuchse ist für die Verbindung mit koaxialen Hochfrequenzkabeln mit einem Außendurchmesser und einer Impedanz konzipiert, die dem SMA-Standard (50 Ohm) entsprechen. Es ist wichtig, dass das Kabel für die angestrebte Betriebsfrequenz geeignet ist.
Benötige ich spezielle Werkzeuge für die Montage der Buchse?
Für die Montage selbst sind hauptsächlich Werkzeuge zur Befestigung der Buchse im Gehäuse (z.B. Schraubendreher) und natürlich Lötwerkzeuge (Lötkolben, Lötzinn, Flussmittel) erforderlich. Die Buchse wird durch eine Montagebohrung im Gehäuse gesteckt und von der anderen Seite mit einer Mutter und einer Unterlegscheibe befestigt, die im Lieferumfang enthalten sein können oder separat erhältlich sind.
Wie stelle ich sicher, dass die Verbindung nach dem Löten auch mechanisch stabil ist?
Eine fachgerechte Löttechnik ist entscheidend. Das Kabel muss korrekt abisoliert und die Litzen sowie der Innenleiter sauber mit der Buchse verlötet werden. Eine gute Lötstelle ist flüssig, glänzend und umschließt die zu verbindenden Teile vollständig. Dies gewährleistet sowohl eine optimale elektrische Leitfähigkeit als auch eine hohe mechanische Festigkeit.
