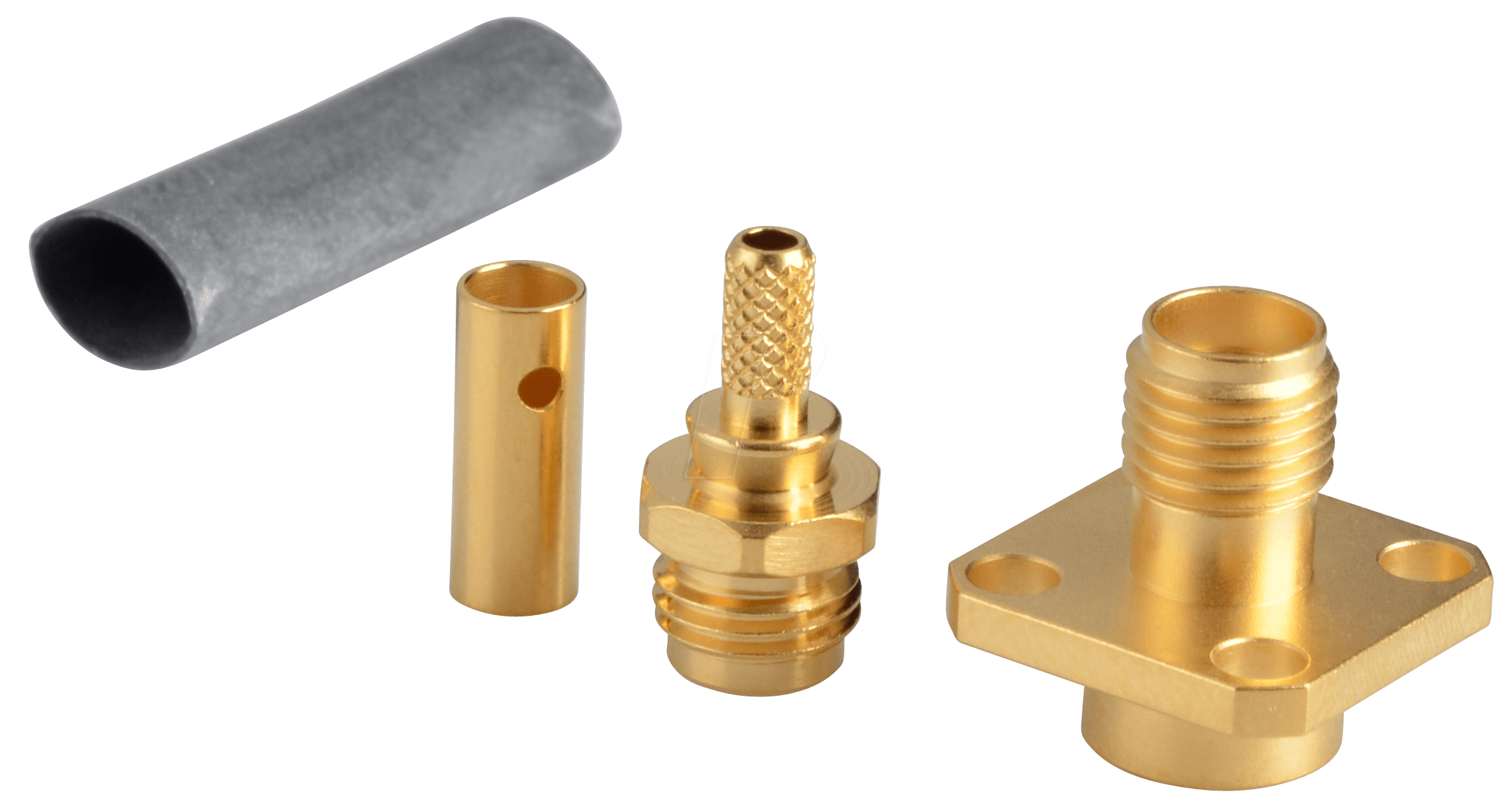

Sichere und zuverlässige Hochfrequenzverbindungen: R 125 272 – SMA-Buchse, RG174/316, gerade, Flansch
Sie benötigen eine stabile und verlustarme Verbindung für Ihre HF-Anwendungen, insbesondere im Bereich von Koaxialkabeln der Typen RG174 und RG316? Der R 125 272 – SMA-Buchse mit geradem Flansch ist die ideale Lösung für Techniker, Ingenieure und Enthusiasten, die höchste Ansprüche an Signalintegrität und Langlebigkeit stellen. Dieser hochwertige SMA-Steckverbinder bietet eine präzise und sichere Schnittstelle für den Anschluss Ihrer Geräte, Antennen oder Komponenten, wo Zuverlässigkeit im Vordergrund steht.
Überlegene Leistung und Signalintegrität
Die Entscheidung für den R 125 272 – SMA-Buchse, RG174/316, gerade, Flansch über herkömmliche Steckverbinder basiert auf seiner herausragenden Konstruktion und Materialauswahl, die speziell auf die anspruchsvollen Anforderungen von Hochfrequenzsignalen zugeschnitten ist. Im Gegensatz zu Standardlösungen, die oft Kompromisse bei Dämpfung oder mechanischer Stabilität eingehen, garantiert dieser SMA-Verbinder minimale Signalverluste und eine gleichbleibend hohe Signalqualität. Die präzise gefertigte Buchse sorgt für einen festen und zuverlässigen Kontakt, der auch unter widrigen Bedingungen Bestand hat und unerwünschte Reflexionen minimiert. Die Flanschmontage ermöglicht eine sichere und vibrationsfeste Befestigung auf Gehäusen oder Platinen, was eine permanente und störungsfreie Verbindung sicherstellt. Dies ist entscheidend für Anwendungen in der Funktechnik, Messtechnik, Telekommunikation und Industrie, wo jede Unterbrechung oder Verschlechterung des Signals weitreichende Folgen haben kann.
Präzisionstechnik für anspruchsvolle Installationen
Der R 125 272 – SMA-Buchse ist ein Meisterwerk der Präzisionstechnik und wurde entwickelt, um den höchsten Standards in der HF-Technik gerecht zu werden. Seine Konstruktion ist darauf ausgelegt, eine nahtlose Integration in bestehende Systeme zu ermöglichen und gleichzeitig die Leistung zu optimieren.
- Optimierte Impedanzanpassung: Der Steckverbinder ist präzise auf die charakteristische Impedanz von 50 Ohm ausgelegt, was für Koaxialkabel wie RG174 und RG316 unerlässlich ist. Eine akkurate Anpassung minimiert VSWR (Voltage Standing Wave Ratio) und sorgt für maximale Leistungsübertragung.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien bietet der R 125 272 eine außergewöhnliche mechanische Stabilität und Korrosionsbeständigkeit, was eine lange Lebensdauer auch in anspruchsvollen Umgebungen gewährleistet.
- Einfache Montage: Die gerade Bauform und die Flanschmontage erleichtern die Installation erheblich. Der Flansch mit vorgebohrten Löchern ermöglicht eine schnelle und sichere Befestigung auf einer Vielzahl von Oberflächen.
- Vielseitige Kompatibilität: Speziell konzipiert für die Aufnahme von RG174 und RG316 Kabeln, bietet dieser SMA-Steckverbinder eine breite Anwendungspalette in diversen HF-Systemen.
- Verlustarme Übertragung: Die sorgfältige Verarbeitung und die Wahl der Materialien führen zu minimalen Einfügedämpfungen, was besonders bei der Übertragung von hochfrequenten Signalen über längere Distanzen von Bedeutung ist.
Technische Spezifikationen und Qualität im Detail
Um Ihnen einen umfassenden Überblick über die technischen Eigenschaften und die Qualität des R 125 272 – SMA-Buchse, RG174/316, gerade, Flansch zu geben, finden Sie hier eine detaillierte Tabelle:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Steckverbindertyp | SMA-Buchse (Female) |
| Kabeltyp-Kompatibilität | RG174, RG316 und ähnliche 50-Ohm Koaxialkabel |
| Bauform | Gerade |
| Montageart | Flanschmontage |
| Anzahl der Befestigungslöcher | Typischerweise 2 oder 4, je nach spezifischem Flanschdesign (Details im Datenblatt) |
| Zentralleiterkontakt | Hochwertige Kontaktmaterialien für geringen Übergangswiderstand und Langlebigkeit. Oberfläche vergoldet für optimale Leitfähigkeit und Korrosionsschutz. |
| Dielektrikum | PTFE (Polytetrafluorethylen) oder vergleichbares Hochfrequenz-Dielektrikum für exzellente elektrische Isolation und geringe dielektrische Verluste. |
| Gehäusematerial | Messing vernickelt oder Edelstahl, je nach spezifischer Ausführung, bietet Robustheit und Korrosionsbeständigkeit. |
| Betriebsfrequenzbereich | Ausgelegt für hohe Frequenzen, typischerweise bis zu 6 GHz oder höher, für breite Anwendungsspektren. |
| VSWR (Maximal) | Extrem gering, typischerweise < 1.1 bei relevanten Frequenzen, für höchste Signalqualität. |
| Dämpfung (Einfügeverlust) | Minimal, trägt zur Effizienz der Signalübertragung bei. Spezifische Werte hängen von der Frequenz ab und sind im Datenblatt zu finden. |
| Isolationswiderstand | Sehr hoch, gewährleistet die Integrität des Signals und verhindert unerwünschte Ableitungen. |
| Arbeitstemperaturbereich | Konzipiert für einen breiten Temperaturbereich, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Montagebohrungsabstand (Flansch) | Standardisierte Abstände für einfache Integration in bestehende Gehäuse oder Frontplatten. |
Anwendungsbereiche und Integration
Der R 125 272 – SMA-Buchse, RG174/316, gerade, Flansch ist eine essentielle Komponente in einer Vielzahl von Hochfrequenzanwendungen, wo eine präzise und zuverlässige Verbindung unerlässlich ist. Seine Vielseitigkeit macht ihn zur ersten Wahl für professionelle Installationen.
- Funkkommunikation und Mobilfunk: Anschluss von Antennen an Basisstationen, Repeater oder mobile Geräte.
- Messtechnik: Verbindung von Messgeräten, Oszilloskopen oder Spektrumanalysatoren mit Prüflingen oder Signalquellen.
- Satellitenkommunikation und GPS: Integration in Empfangs- und Sendesysteme für Satellitenverbindungen.
- Industrielle Automatisierung und IoT: Zuverlässige Datenübertragung in vernetzten Systemen, oft unter anspruchsvollen Umgebungsbedingungen.
- Forschung und Entwicklung: Einsatz in Prototypen und Testaufbauten für neue HF-Technologien.
- Drahtlose Netzwerke: Anschluss von WLAN-Antennen oder Access Points für stabile Verbindungen.
- Videoübertragungssysteme: Zuverlässige Signalübertragung in professionellen Videoanbindungen.
FAQ – Häufig gestellte Fragen zu R 125 272 – SMA-Buchse, RG174/316, gerade, Flansch
Welche Kabeltypen sind mit dem R 125 272 – SMA-Buchse kompatibel?
Der R 125 272 – SMA-Buchse ist speziell für die Aufnahme von 50-Ohm Koaxialkabeln wie RG174 und RG316 konzipiert. Diese Kabel zeichnen sich durch ihren geringen Durchmesser und ihre Flexibilität aus, was sie ideal für platzsparende Installationen macht.
Was bedeutet die Flanschmontage und welche Vorteile bietet sie?
Die Flanschmontage bezieht sich auf die Befestigungsart des Steckverbinders. Der integrierte Flansch verfügt in der Regel über mehrere Montagebohrungen, die es ermöglichen, den Steckverbinder sicher und fest auf einer Oberfläche wie einer Gehäusewand oder einer Platine zu verschrauben. Dies gewährleistet eine mechanisch stabile und vibrationsresistente Verbindung, die unerlässlich ist, um Signalverluste oder Brüche zu vermeiden.
Warum ist eine Impedanzanpassung von 50 Ohm bei HF-Anwendungen so wichtig?
Eine Impedanzanpassung von 50 Ohm ist entscheidend für die maximale Energieübertragung und die Minimierung von Signalreflexionen. Wenn die Impedanz des Steckverbinders nicht mit der Impedanz des Kabels und des angeschlossenen Geräts übereinstimmt, werden Teile des Signals zurückgeworfen, was zu einer Verschlechterung der Signalqualität, erhöhten VSWR-Werten und Leistungsverlusten führt. Der R 125 272 ist präzise für diesen Standard gefertigt.
Ist der R 125 272 – SMA-Buchse für den Einsatz im Außenbereich geeignet?
Die Eignung für den Außeneinsatz hängt stark von den spezifischen Materialqualitäten und der Schutzart (IP-Rating) des einzelnen Steckverbinders ab. Viele SMA-Steckverbinder mit vernickelten oder vergoldeten Oberflächen bieten einen guten Korrosionsschutz. Für kritische Außeneinsätze ist es ratsam, die genauen Spezifikationen des Produkts, einschließlich des Betriebstemperaturbereichs und möglicher Dichtungsoptionen, zu prüfen.
Welchen Vorteil bietet die gerade Bauform des Steckverbinders?
Die gerade Bauform des R 125 272 ermöglicht eine einfache und geradlinige Verlegung von Kabeln und eine unkomplizierte Verbindung zu Komponenten. Dies ist besonders vorteilhaft in Umgebungen, in denen der Platz begrenzt ist oder eine klare Kabelorganisation erforderlich ist, um Signalbeeinflussungen durch eng gebündelte Kabel zu vermeiden.
Was bedeutet VSWR und warum sollte es minimiert werden?
VSWR steht für Voltage Standing Wave Ratio und ist ein Maß dafür, wie gut die Impedanz eines Systems über den gesamten Frequenzbereich angepasst ist. Ein niedriger VSWR-Wert (nahe 1:1) zeigt eine gute Anpassung und minimale Reflexionen an, was für eine effiziente Signalübertragung unerlässlich ist. Ein hoher VSWR kann zu erheblichen Signalverlusten und sogar zur Beschädigung von Sendegeräten führen.
Wie wird der R 125 272 – SMA-Buchse typischerweise mit dem Koaxialkabel verbunden?
Die Verbindung des R 125 272 mit RG174 oder RG316 erfolgt in der Regel durch Crimpen. Hierbei wird der Außenmantel des Kabels zurückgelegt und der Innenleiter sowie das Abschirmgeflecht entsprechend vorbereitet, um dann mit speziellen Crimpwerkzeugen eine dauerhafte und elektrisch leitfähige Verbindung herzustellen. Der Prozess erfordert Präzision, um eine optimale Signalintegrität zu gewährleisten.
