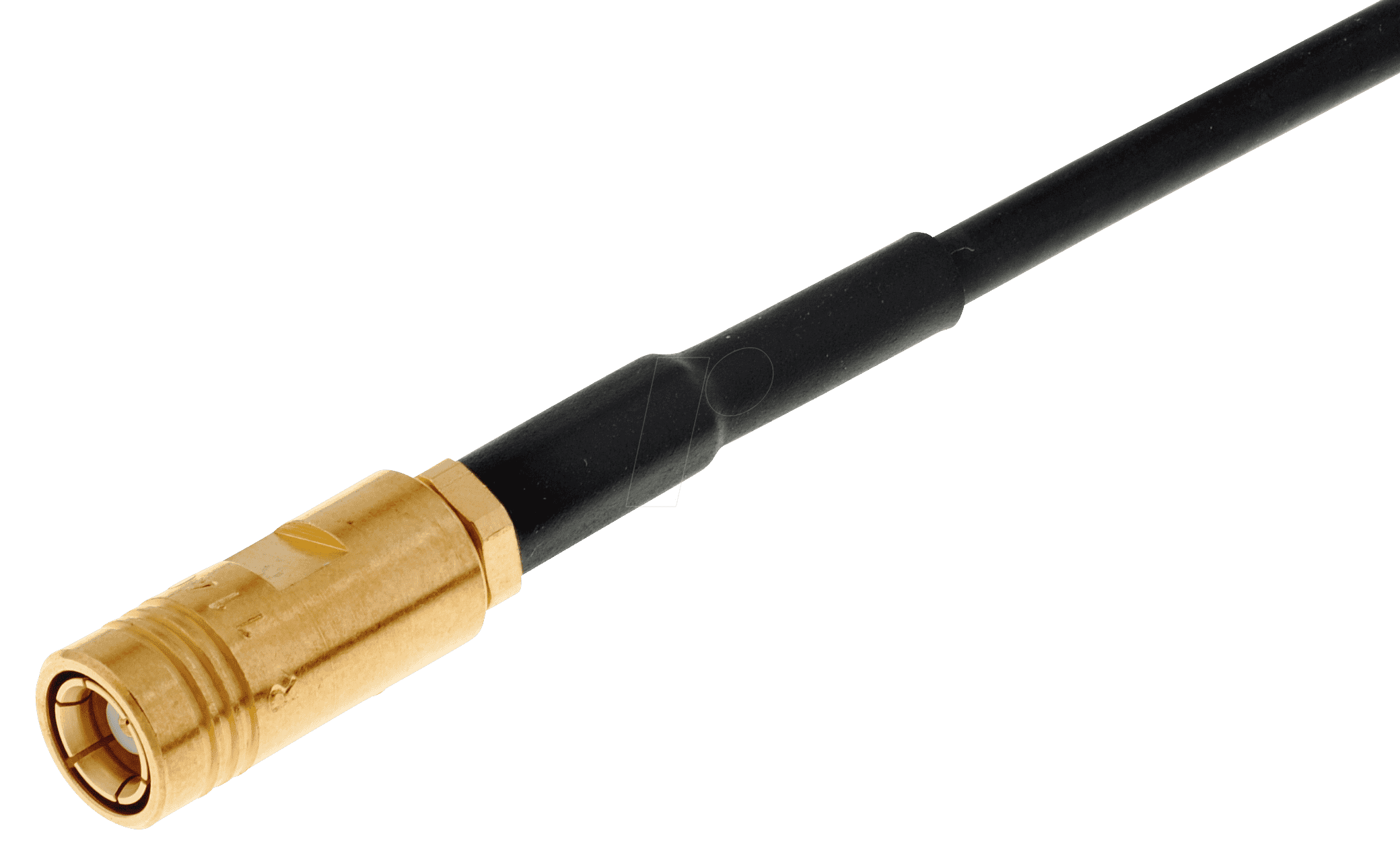

Zuverlässige Signalübertragung mit dem R 114 075 SMB-Stecker für RG178 Kabel
Der R 114 075 SMB-Stecker, konzipiert für RG178 Koaxialkabel und mit geradem Crimp-Anschluss, stellt die ideale Lösung für anspruchsvolle Signalübertragungsaufgaben dar, bei denen maximale Zuverlässigkeit und minimale Signalverluste unerlässlich sind. Er richtet sich an professionelle Anwender in Bereichen wie Netzwerktechnik, Telekommunikation, Messtechnik und industrieller Automatisierung, die eine stabile und präzise Verbindung ihrer HF-Systeme gewährleisten müssen.
Maximale Performance für Ihre HF-Anwendungen
In einer Welt, in der die Qualität der Signalübertragung über Erfolg oder Misserfolg technischer Systeme entscheidet, bietet der R 114 075 SMB-Stecker eine überlegene Wahl gegenüber minderwertigen Alternativen. Seine präzise Fertigung und die spezielle Auslegung für RG178 Kabel minimieren Reflexionsverluste und gewährleisten eine durchgängig hohe Bandbreite. Im Gegensatz zu universellen Steckverbindern, die oft Kompromisse bei der Leistung eingehen, ist dieser Stecker exakt auf die Impedanz und die mechanischen Eigenschaften des RG178 Kabels abgestimmt. Dies resultiert in einer überragenden Signalintegrität, selbst unter widrigen Umgebungsbedingungen oder bei hohen Frequenzen.
Konstruktion und Material für Langlebigkeit und Leistung
Die Wahl der richtigen Verbindungskomponenten ist entscheidend für die langfristige Stabilität und Effizienz Ihrer HF-Systeme. Der R 114 075 SMB-Stecker kombiniert hochwertige Materialien mit einer durchdachten Konstruktion, um eine herausragende Leistung und eine lange Lebensdauer zu garantieren.
- Präzisionsgefertigter Mittelkontakt: Der Mittelkontakt aus Messing, vergoldet, sorgt für eine exzellente Leitfähigkeit und Korrosionsbeständigkeit, was für eine stabile Signalübertragung unerlässlich ist. Die präzise Passform gewährleistet einen geringen Übergangswiderstand.
- Robustes Gehäuse: Das Gehäuse aus Messing, oberflächenveredelt (z.B. vernickelt), bietet mechanische Stabilität und schützt die empfindlichen Kontakte vor äußeren Einflüssen. Diese Veredelung trägt zudem zur Korrosionsfestigkeit bei.
- Optimales Dielektrikum: Das Dielektrikum aus PTFE (Polytetrafluorethylen) bietet hervorragende dielektrische Eigenschaften mit einem geringen Verlustfaktor und einer hohen Durchschlagsfestigkeit. Dies ist entscheidend für die Aufrechterhaltung der Impedanz und die Minimierung von Signalverlusten über einen breiten Frequenzbereich.
- Crimp-Technologie für RG178: Die Auslegung als Crimp-Stecker für RG178 Koaxialkabel ermöglicht eine sichere und dauerhafte mechanische Verbindung, die Vibrationen und Zugkräften standhält. Die Crimpverbindung stellt zudem eine elektrische Verbindung mit geringen Verlusten sicher, die bei korrektem Werkzeugeinsatz mit der Kabelimpedanz konform ist.
Technische Spezifikationen des R 114 075 SMB-Steckers
Für eine fundierte Entscheidung und die nahtlose Integration in Ihre bestehenden Systeme sind die detaillierten technischen Spezifikationen von entscheidender Bedeutung. Der R 114 075 SMB-Stecker wurde entwickelt, um höchste Ansprüche an HF-Anwendungen zu erfüllen.
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | SMB (SubMiniature Version B) |
| Anschlussart | Gerade |
| Kabeltyp | RG178 Koaxialkabel |
| Anschlussverfahren | Crimp |
| Impedanz | 50 Ohm (typisch für SMB-Steckverbinder für HF-Anwendungen) |
| Frequenzbereich | Bis 4 GHz (typisch für RG178-Anwendungen, genaue Daten können je nach Anwendung variieren) |
| Material Mittelkontakt | Messing, vergoldet |
| Material Gehäuse | Messing, vernickelt (oberflächenveredelt) |
| Dielektrikum | PTFE (Polytetrafluorethylen) |
| Temperaturbereich | -65°C bis +165°C (typisch für hochwertige HF-Steckverbinder) |
| Mechanische Belastbarkeit | Hohe Zug- und Biegefestigkeit durch Crimp-Verbindung |
| Dichtigkeit | Entsprechend den Spezifikationen für SMB-Steckverbinder, für kritische Umgebungen ggf. zusätzliche Abdichtung erforderlich |
Anwendungsbereiche und Einsatzszenarien
Der R 114 075 SMB-Stecker mit RG178 Kabelkonfektionierung ist ein vielseitiges Bauteil, das in einer breiten Palette von Hochfrequenzanwendungen unverzichtbar ist. Seine Zuverlässigkeit und Präzision machen ihn zur ersten Wahl für professionelle Installationen.
- Telekommunikationsinfrastruktur: Für Antennenanschlüsse, Basisstationen und die Signalverteilung in Mobilfunknetzen, wo eine stabile und störungsfreie Übertragung entscheidend ist.
- Messtechnik und Laborgeräte: In Oszilloskopen, Spektrumanalysatoren und anderen Präzisionsmessgeräten, wo die Integrität des Signals auf dem Weg zum Messkopf oberste Priorität hat.
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktuatoren und Steuerungssystemen in industriellen Umgebungen, die oft hohe Anforderungen an Robustheit und elektromagnetische Verträglichkeit stellen.
- Funk- und Satellitenkommunikation: Für Verbindungen in Empfangs- und Sendesystemen, wo geringe Signalverluste und eine hohe Bandbreite für die Datenqualität ausschlaggebend sind.
- Medizintechnik: In Geräten für bildgebende Verfahren oder therapeutische Anwendungen, wo präzise und zuverlässige HF-Signale notwendig sind.
- Embedded Systems und IoT-Anwendungen: Für die Anbindung von HF-Modulen in kompakten Systemen, bei denen Platzbeschränkungen bestehen, aber die Signalqualität nicht beeinträchtigt werden darf.
FAQ – Häufig gestellte Fragen zu R 114 075 – SMB-Stecker, RG178, gerade, crimp
Was ist der Hauptvorteil der Verwendung eines SMB-Steckers im Vergleich zu anderen HF-Steckertypen?
Der Hauptvorteil von SMB-Steckverbindern liegt in ihrer kompakten Bauform und ihrem einfachen Push-Pull-Verriegelungsmechanismus (obwohl der Crimp-Anschluss hier die primäre Befestigung darstellt und die Bajonettverriegelung nicht zum Tragen kommt). Sie bieten eine gute Leistung bis zu mittleren Frequenzen und sind ideal für Anwendungen mit Platzbeschränkungen, bei denen wiederholtes Ein- und Ausstecken häufig erforderlich ist. Der R 114 075 spezifisch nutzt die Crimp-Technik für eine dauerhaftere und robustere Verbindung für RG178 Kabel.
Ist dieser SMB-Stecker für alle Arten von RG178 Kabeln geeignet?
Der R 114 075 SMB-Stecker ist spezifisch für RG178 Koaxialkabel konzipiert. RG178 ist ein dünnes Kabel mit spezifischen Impedanz- und Außendurchmesser-Eigenschaften. Es ist wichtig sicherzustellen, dass die Kabel-Spezifikationen mit den Anforderungen des Steckers übereinstimmen, um eine optimale Leistung zu erzielen. Die Crimp-Dimensionen sind auf die Leiter- und Manteldurchmesser von RG178 abgestimmt.
Welche Werkzeuge werden für die korrekte Crimp-Montage des R 114 075 benötigt?
Für die korrekte Crimp-Montage des R 114 075 SMB-Steckers werden spezielle Crimp-Werkzeuge benötigt. Dazu gehören in der Regel ein Crimp-Zange mit passenden Einsätzen für den Mittelkontakt und die Kabelabschirmung (oft mit spezifischen Millimeter- oder AWG-Größen) sowie ein Abisolierwerkzeug, das das RG178 Kabel präzise vorbereitet, ohne die Innenleiter oder die Abschirmung zu beschädigen.
Wie beeinflusst die Vergoldung des Mittelkontakts die Signalqualität?
Die Vergoldung des Mittelkontakts verbessert die elektrische Leitfähigkeit und schützt vor Korrosion. Dies führt zu einem geringeren Übergangswiderstand und minimiert Signalverluste, insbesondere über einen längeren Zeitraum und unter wechselnden Umgebungsbedingungen. Eine saubere und intakte Vergoldung ist entscheidend für eine konsistente HF-Leistung.
Kann der R 114 075 SMB-Stecker auch in rauen Umgebungen eingesetzt werden?
Grundsätzlich sind die Materialien wie Messing und PTFE für eine gute Beständigkeit ausgelegt. Die Oberflächenveredelung des Gehäuses (z.B. Vernickelung) bietet zusätzlichen Schutz gegen Korrosion. Für extrem raue Umgebungen wie z.B. extreme Feuchtigkeit oder aggressive Chemikalien können jedoch zusätzliche Maßnahmen wie spezielle Dichtungen oder Gehäuse erforderlich sein, die über die Standard-Spezifikation des Steckers hinausgehen.
Welche Frequenzbereiche werden typischerweise mit RG178 Kabeln und SMB-Steckverbindern abgedeckt?
RG178 Kabel und darauf abgestimmte SMB-Steckverbinder wie der R 114 075 sind typischerweise für Frequenzen bis zu etwa 4 GHz ausgelegt. In vielen Anwendungen sind sie jedoch auch bei höheren Frequenzen bis zu 6 GHz oder mehr noch einsatzfähig, wobei die Leistung und die Signalintegrität schrittweise abnehmen können. Die genauen Spezifikationen und Leistungsdaten des Steckverbinders sowie die Qualität der Verbindung sind hierbei entscheidend.
Was bedeutet „gerade“ im Kontext des SMB-Steckers?
„Gerade“ bezieht sich auf die Ausrichtung des Steckers. Ein gerader Stecker steht im 90-Grad-Winkel zur Achse des Kabels, das angeschlossen wird. Dies im Gegensatz zu einem abgewinkelten Stecker, der in einem anderen Winkel (oft 45 oder 90 Grad zum Kabel, aber senkrecht zur Steckerachse) verläuft. Die gerade Ausführung ist am häufigsten und erleichtert gerade Kabelverläufe.
