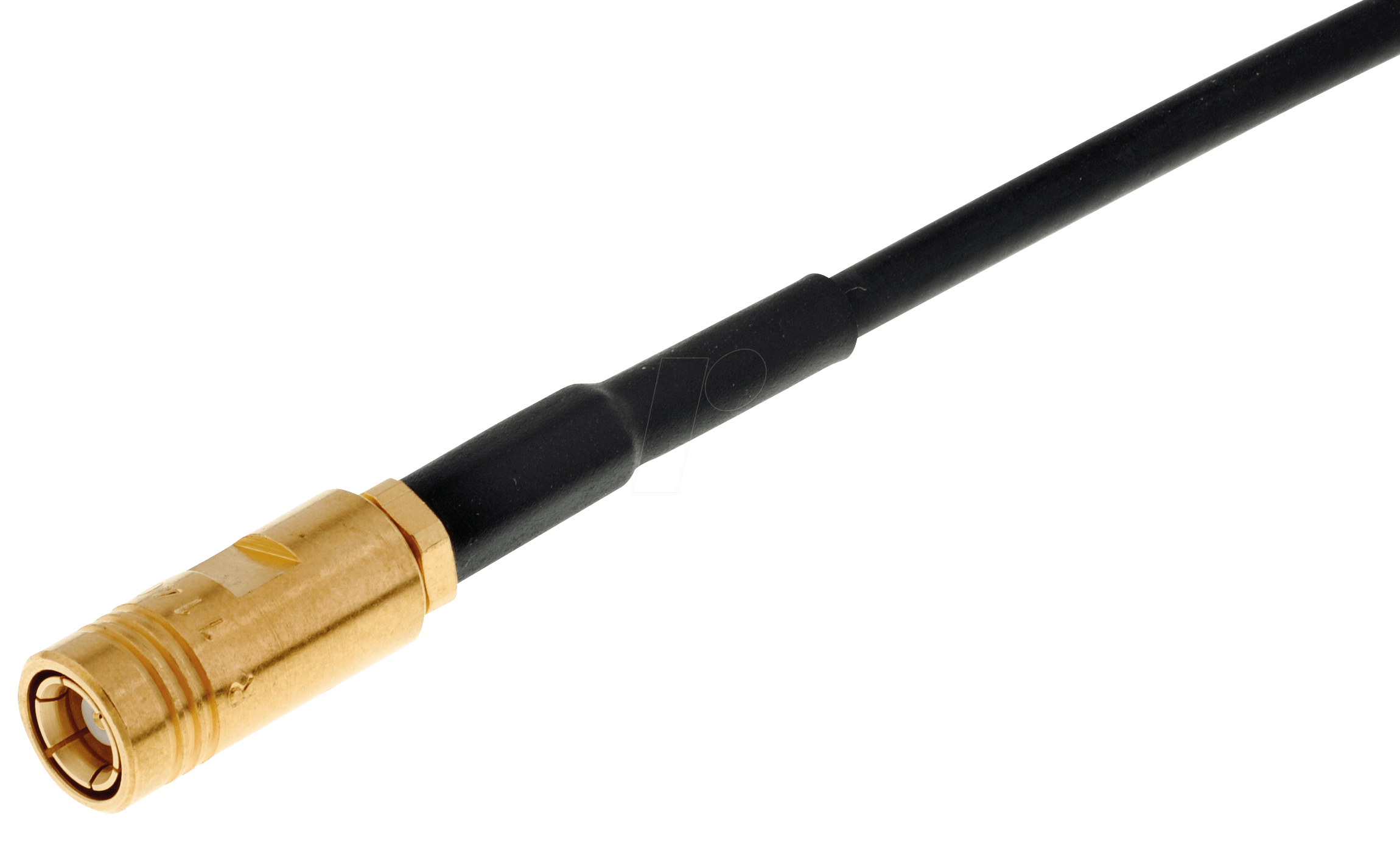

Maximale Signalintegrität: Die R 114 005 SMB-Buchse für professionelle Anwendungen
Die SMB-Buchse R 114 005 mit Stopfbuchsen-Konstruktion für RG174/316-Kabel ist die ideale Lösung für Anwender, die eine zuverlässige und verlustarme Verbindung in anspruchsvollen HF- und Datenübertragungsumgebungen benötigen. Sie richtet sich primär an Systemintegratoren, Netzwerktechniker, Messgerätehersteller und Hobbyisten im Bereich Funktechnik, die auf höchste Signalqualität und eine robuste mechanische Befestigung angewiesen sind. Diese gerade ausgeführte Buchse stellt sicher, dass Ihre Signalwege optimal geschützt und störungsfrei bleiben.
Überlegene Leistung und Zuverlässigkeit der R 114 005 SMB-Buchse
Im Gegensatz zu einfacheren Steckverbindungen bietet die R 114 005 SMB-Buchse eine Reihe von Vorteilen, die sie zur überlegenen Wahl für professionelle Anwendungen machen. Die Stopfbuchsen-Bauweise ermöglicht eine feste und dichte Montage, die Vibrationen minimiert und eine dauerhaft hohe Kontaktqualität gewährleistet. Dies ist entscheidend für Frequenzbereiche, in denen selbst kleinste Signalverluste oder Impedanzschwankungen die Leistung erheblich beeinträchtigen können. Die präzise Fertigung und die hochwertigen Materialien sorgen für eine hervorragende elektrische Performance und Langlebigkeit, auch unter schwierigen Umgebungsbedingungen. Die gerade Ausführung ist dabei für die direkte Montage auf Platinen oder Gehäusewandungen konzipiert, was Montageaufwand und Fehlerquellen reduziert.
Präzise Verbindungstechnik für RG174 und RG316 Koaxialkabel
Die R 114 005 wurde speziell für die professionelle Konfektionierung von RG174 und RG316 Koaxialkabeln entwickelt. Diese Kabeltypen sind bekannt für ihre Flexibilität und ihre Eignung für hohe Frequenzen, was sie zu einer beliebten Wahl in Bereichen wie der Messtechnik, der Satellitenkommunikation und der drahtlosen Netzwerkinfrastruktur macht. Die Stopfbuchsen-Konstruktion der R 114 005 ermöglicht eine einfache und sichere Montage, die eine mechanisch stabile und elektrisch optimierte Verbindung zum Koaxialkabel herstellt. Dies verhindert Zugbelastungen am Innenleiter und die Abschirmung wird sicher mit dem Gehäuse verbunden, was entscheidend für die Unterdrückung von RFI und EMI ist. Die gerade Bauform vereinfacht die Platzierung und sorgt für eine aufgeräumte Kabelführung.
Anwendungsgebiete und Brancheneinsatz
Die Vielseitigkeit der R 114 005 SMB-Buchse eröffnet zahlreiche Einsatzmöglichkeiten in verschiedenen Hightech-Branchen:
- Telekommunikation: Für Verbindungen in Basisstationen, Antennensystemen und Netzwerkkomponenten, wo höchste Datenraten und Signalintegrität gefordert sind.
- Messtechnik: In Oszilloskopen, Spektrumanalysatoren, Signalgeneratoren und anderen Präzisionsinstrumenten zur Gewährleistung exakter Messergebnisse.
- Satelliten- und GPS-Systeme: Für LNBs, Empfänger und Sender, bei denen eine zuverlässige Verbindung zu Antennen unerlässlich ist.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, die drahtlose Kommunikation oder HF-Signale nutzen.
- Funkamateuranwendungen: Zur Erstellung von robusten und leistungsfähigen Verbindungen in Funkanlagen und Antennenanlagen.
- Medizintechnik: In Geräten, die HF-Signale zur Diagnose oder Therapie nutzen und höchste Zuverlässigkeit erfordern.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Steckertyp (Buchse) | SMB (SubMiniature version B) |
| Kabelspezifikation | RG174, RG316 (und äquivalente 50-Ohm-Kabel mit ähnlichem Außendurchmesser und Aufbau) |
| Bauform | Gerade (Straight) |
| Montageart | Stopfbuchse (Bulkhead mount / Feedthrough) |
| Gehäusematerial | Messing (Nickel- oder Vergoldung für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) oder vergleichbares Hochfrequenz-Dielektrikum für geringe Verluste und hohe Spannungsfestigkeit. |
| Kontaktmaterial | Beryllium-Kupfer oder Messing mit hoher Leitfähigkeit, oft vergoldet für optimale Signalübertragung und Korrosionsschutz. |
| Impedanz | 50 Ohm (Standard für die meisten HF-Anwendungen) |
| Frequenzbereich | Optimiert für DC bis 4 GHz, mit guter Leistung bis 6 GHz, abhängig von der präzisen Fertigungstoleranz und der Kabelqualität. |
| Mechanische Integrität | Die Stopfbuchse bietet eine ausserordentlich stabile Befestigung, die Zugkräften und Vibrationen widersteht. Das Gewinde ermöglicht eine sichere Montage in Gehäusen oder Platinen. |
| Dichtigkeit | Die Stopfbuchsen-Konstruktion ermöglicht eine hermetische oder druckfeste Abdichtung, wenn sie mit geeigneten Dichtelementen (oft im Lieferumfang oder separat erhältlich) montiert wird. |
Hervorragende elektrische Eigenschaften
Die R 114 005 SMB-Buchse zeichnet sich durch eine konstant geringe Einfügedämpfung und hohe Rückflussdämpfung über ihren spezifizierten Frequenzbereich aus. Dies ist dem präzisen Design des SMB-Stecksystems und der hochwertigen Materialauswahl zu verdanken. Die Impedanz von 50 Ohm ist perfekt auf die Anforderungen von RG174 und RG316 abgestimmt, um Reflexionen zu minimieren und eine maximale Leistungsübertragung zu gewährleisten. Die Verwendung von PTFE als Dielektrikum sorgt für niedrige dielektrische Verluste, was besonders bei höheren Frequenzen und größeren Längen von entscheidender Bedeutung ist. Die vergoldeten Kontakte minimieren Übergangswiderstände und schützen vor Oxidation, was eine zuverlässige und langfristige Signalübertragung sicherstellt.
Konstruktion für höchste Robustheit und einfache Installation
Die SMB-Buchse R 114 005 ist als gerade Stopfbuchse konzipiert, was bedeutet, dass sie von der Vorderseite eines Gehäuses oder einer Platine montiert wird und durch die Rückseite hindurchragt. Dies ermöglicht eine sehr stabile und sichere mechanische Befestigung, die auch extremen Belastungen standhält. Das Gewinde der Stopfbuchse ermöglicht eine feste Verschraubung, und die mitgelieferte Gegenmutter (oder eine separat erhältliche, je nach Konfiguration) sorgt für zusätzlichen Halt und kann optional zur Abdichtung genutzt werden. Die interne Stopfbuchsen-Konstruktion für die Aufnahme des Koaxialkabels ist so gestaltet, dass sie eine sichere Klemmung des Kabelmantels und eine optimale Verbindung zum Mittelleiter und der Abschirmung gewährleistet. Dies ist ein entscheidender Vorteil gegenüber crimp- oder lötfreien Steckverbindungen, die oft weniger robust sind und zu Impedanzdiskontinuitäten führen können.
FAQ – Häufig gestellte Fragen zu R 114 005 – SMB-Buchse, Stopfbuchse RG174/316, gerade
Welche Kabeltypen sind mit der R 114 005 SMB-Buchse kompatibel?
Die R 114 005 SMB-Buchse ist primär für die Verwendung mit 50-Ohm-Koaxialkabeln des Typs RG174 und RG316 konzipiert. Aufgrund ihrer präzisen Anschlussgeometrie können auch andere 50-Ohm-Kabel mit einem ähnlichen Außendurchmesser und Aufbau für die Signalübertragung verwendet werden.
Ist die Montage der R 114 005 kompliziert?
Nein, die Montage ist durch die Stopfbuchsen-Konstruktion und das mitgelieferte Befestigungszubehör (typischerweise Gegenmutter und ggf. Dichtringe) verhältnismäßig einfach. Sie erfordert lediglich eine passende Bohrung im Montageobjekt und grundlegendes Werkzeug für das Anziehen der Mutter.
Welche Frequenzen kann die R 114 005 maximal verarbeiten?
Die R 114 005 SMB-Buchse ist für den Einsatz im Frequenzbereich von DC bis 4 GHz optimiert. Sie kann auch in Anwendungen bis 6 GHz mit guter Leistung eingesetzt werden, wobei die genaue Leistung von den Fertigungstoleranzen und der Qualität der angeschlossenen Kabel abhängt.
Was bedeutet „Stopfbuchse“ im Zusammenhang mit dieser Buchse?
Die Bezeichnung „Stopfbuchse“ (englisch: bulkhead mount oder feedthrough) beschreibt die Art der Montage. Die Buchse wird durch eine Wand (z.B. Gehäuse, Chassis) gesteckt und von der anderen Seite gesichert, typischerweise mit einer Mutter. Dies sorgt für eine sehr stabile und vibrationsfeste Verbindung.
Warum ist die Wahl der richtigen Buchse für meine Anwendung wichtig?
Die Wahl der richtigen Buchse, wie der R 114 005, ist entscheidend für die Signalqualität und die Zuverlässigkeit Ihrer HF- oder Datenverbindungen. Eine minderwertige Buchse kann zu Signalverlusten, Reflexionen, Einstreuungen und mechanischen Problemen führen, die die Leistung des gesamten Systems beeinträchtigen.
Ist die Buchse für den Einsatz im Außenbereich geeignet?
Die Buchse selbst ist aus robusten Materialien gefertigt. Für den Einsatz im Außenbereich ist jedoch die Abdichtung des Montagepunkts entscheidend, um das Eindringen von Feuchtigkeit und Staub zu verhindern. Die Stopfbuchsen-Konstruktion ermöglicht eine gute Basis für eine dichte Montage, oft in Verbindung mit zusätzlichen Dichtungen.
Wie unterscheidet sich eine SMB-Buchse von anderen HF-Steckverbindern wie SMA oder BNC?
SMB-Steckverbinder sind kleiner als BNC-Steckverbinder und bieten eine Push-on-Kupplung, die schneller zu verbinden ist als die Bajonett-Kupplung von BNC oder die Schraubkupplung von SMA. Sie sind ideal für Anwendungen, bei denen Platzbeschränkungen bestehen und schnelle Verbindungen erforderlich sind, aber nicht unbedingt die extreme Robustheit von SMA-Steckverbindern.
