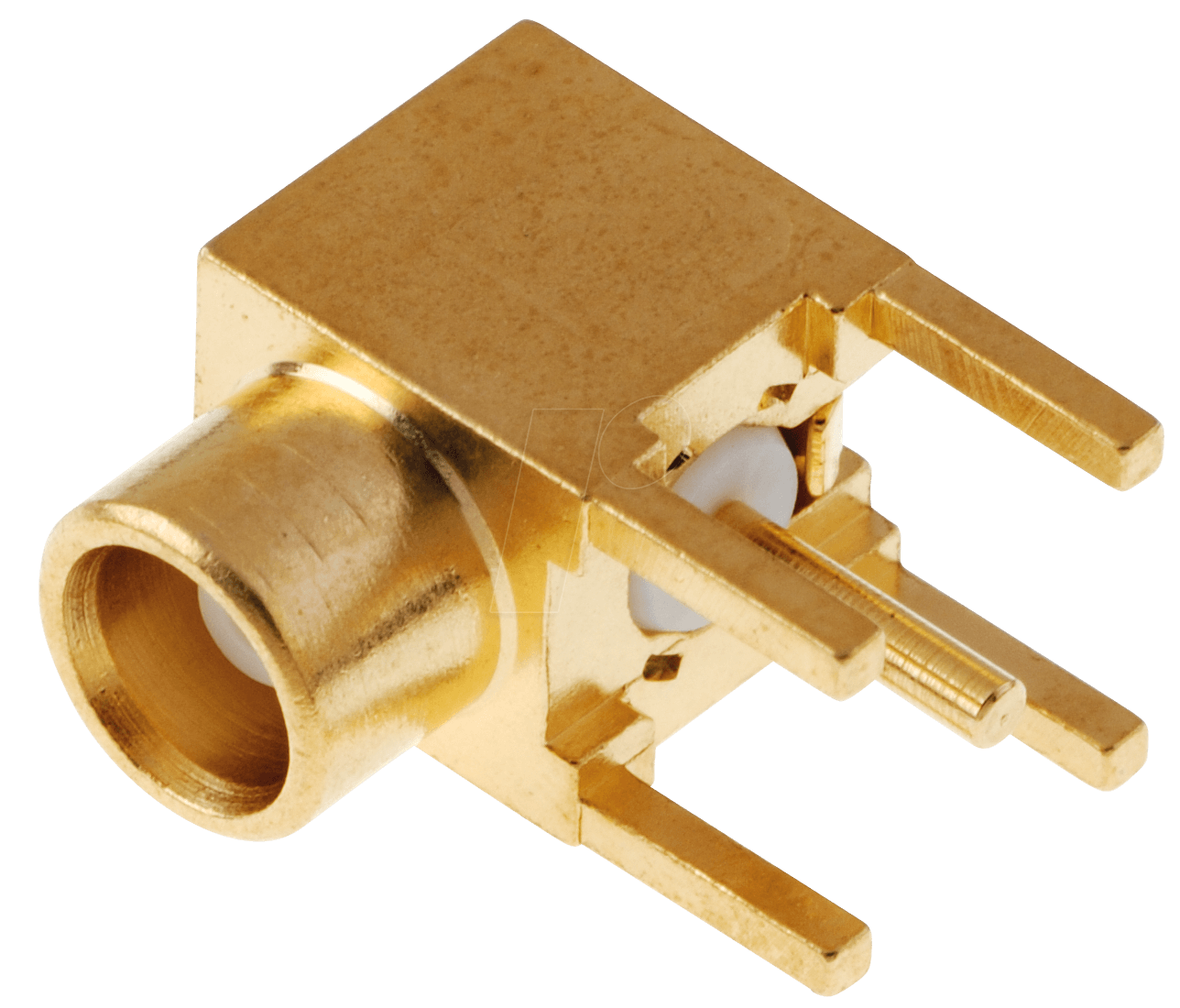

Präzise Signalverbindungen für anspruchsvolle Installationen: Die MCX-Einbaubuchse R 113 665, gewinkelt
Für professionelle Anwender, die eine zuverlässige und platzsparende HF-Konnektivität in ihren Geräten oder Systemen benötigen, stellt die MCX-Einbaubuchse R 113 665, gewinkelt die ideale Lösung dar. Insbesondere in Umgebungen mit begrenztem Einbauraum, wo eine gerade Steckverbindung zu Kabelbiegungen oder mechanischen Belastungen führen würde, ermöglicht diese gewinkelte Variante eine optimierte und dauerhaft stabile Signalübertragung. Sie ist konzipiert für Integratoren, Entwickler und Techniker, die Wert auf höchste Signalintegrität und einfache Montage legen.
Überlegene Konnektivität durch intelligentes Design
Die MCX-Einbaubuchse R 113 665, gewinkelt übertrifft herkömmliche Lösungen durch ihre durchdachte Konstruktion, die spezifische Herausforderungen bei der HF-Installation adressiert. Während Standard-Steckverbinder oft zu Kompromissen bei der Kabelführung zwingen, bietet die Winkelung dieser Buchse eine signifikante Verbesserung der Montagemöglichkeiten und reduziert gleichzeitig die Belastung auf Kabel und Anschluss. Dies resultiert in einer gesteigerten Zuverlässigkeit und Langlebigkeit der gesamten Verbindung.
Anwendungsfelder der MCX-Einbaubuchse R 113 665, gewinkelt
Diese spezialisierte MCX-Einbaubuchse ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Platzersparnis und eine optimierte Kabelführung entscheidend sind:
- Telekommunikation und Mobilfunk: Integration in Basisstationen, Repeater und Antennensysteme, wo kompakte Bauformen und präzise Signalwege unerlässlich sind.
- Messtechnik und Testgeräte: Einsatz in Oszilloskopen, Spektrumanalysatoren und Signalgeneratoren, die eine flexible und störungsfreie HF-Kopplung erfordern.
- Industrielle Automatisierung: Verbindung von Sensoren, Steuergeräten und Datenloggern in Fertigungsanlagen, wo robustheit und Zuverlässigkeit im Vordergrund stehen.
- Navigation und GPS-Systeme: Implementierung in Empfängermodulen und Antennenanschlüssen für eine stabile Signalübertragung, auch unter widrigen Bedingungen.
- Funkkommunikation und IoT-Geräte: Verwendung in WLAN-Routern, Bluetooth-Modulen und anderen vernetzten Geräten, die eine kompakte Bauweise und eine effiziente Antennenintegration benötigen.
- Medizintechnik: Integration in diagnostische Geräte und Überwachungssysteme, die hohe Anforderungen an Signalqualität und Miniaturisierung stellen.
Technische Spezifikationen und Qualitätsmerkmale
Die R 113 665 MCX-Einbaubuchse, gewinkelt zeichnet sich durch hochwertige Materialien und eine präzise Fertigung aus, die eine exzellente Leistung und Langlebigkeit gewährleisten. Ihre Konstruktion ist auf eine optimale Anpassung an moderne HF-Systeme ausgelegt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Steckverbindertyp | MCX (Micro coaxial connector) |
| Einbauart | Einbaubuchse |
| Geometrie | Gewinkelt (90 Grad) |
| Montageart | Für Panelmontage, typischerweise mit Schraubflansch und Sicherungsmutter |
| Material Gehäuse | Hochwertiger Kunststoff (z.B. PBT oder ähnliches technisches Polymer) für Robustheit und elektrische Isolation. |
| Material Kontakte | Messing vergoldet (für exzellente Leitfähigkeit und Korrosionsbeständigkeit) |
| Impedanz | 50 Ohm (Standard für MCX-Anwendungen) |
| Frequenzbereich | Bis zu 6 GHz (geeignet für moderne Hochfrequenzanwendungen) |
| Betriebstemperatur | -40°C bis +85°C (oder breiter, je nach spezifischer Materialauswahl) |
| Gehäuseform | Kompakt, mit Bohrschablone für einfache Montage |
| Schutzart (ggf. mit passendem Stecker) | Kann je nach Anwendung und Abdichtung einen gewissen Schutz gegen Staub und Feuchtigkeit bieten. |
| Elektrische Eigenschaften | Geringe Einfügedämpfung und hohe Rückflussdämpfung über den gesamten Frequenzbereich zur Sicherstellung der Signalintegrität. |
Konstruktionsvorteile der Winkelung
Die gewinkelte Bauform der MCX-Einbaubuchse R 113 665 ist nicht nur ein Designmerkmal, sondern ein entscheidender Faktor für die Funktionalität und die praktische Anwendbarkeit:
- Platzoptimierung: Ermöglicht die Anbringung von Anschlüssen in beengten Gehäusen, wo gerade Buchsen zu Kollisionen mit anderen Komponenten führen würden.
- Reduzierte Kabelbelastung: Verhindert starke Knicke und Biegeradien des Koaxialkabels direkt am Anschluss. Dies minimiert mechanischen Stress, der zu Signalverlusten, Kabelbrüchen oder einer verkürzten Lebensdauer führen kann.
- Verbesserte Kabelführung: Erleichtert die geordnete Verlegung von Kabeln innerhalb eines Gerätes oder Systems, was zu einer besseren Übersichtlichkeit und Wartbarkeit beiträgt.
- Optimale Antennenpositionierung: Bei externen Antennenanschlüssen kann die Winkelung eine flexiblere Ausrichtung der Antenne ermöglichen, um den bestmöglichen Empfang zu erzielen.
- Ästhetische Integration: Trägt zu einem saubereren und professionelleren Erscheinungsbild des installierten Geräts bei.
Material- und Fertigungsqualität
Die Auswahl der Materialien und die Präzision der Fertigung sind entscheidend für die Leistung von HF-Komponenten. Bei der R 113 665 MCX-Einbaubuchse, gewinkelt legen wir größten Wert auf diese Aspekte:
- Robustes Gehäusematerial: Hochwertige technische Polymere wie PBT (Polybutylenterephthalat) bieten ausgezeichnete mechanische Festigkeit, thermische Stabilität und elektrische Isolationseigenschaften. Sie sind beständig gegen Umwelteinflüsse und mechanische Beanspruchung.
- Vergoldete Kontakte: Die interne Kontaktfläche ist typischerweise mit einer dicken Goldschicht überzogen. Gold bietet eine hervorragende elektrische Leitfähigkeit, minimiert Übergangswiderstände und schützt effektiv vor Oxidation und Korrosion. Dies gewährleistet eine stabile Signalübertragung über lange Zeiträume und zahlreiche Steckzyklen.
- Präzisionsfertigung: Die exakte Einhaltung der MCX-Spezifikationen in Bezug auf Abmessungen und Toleranzen ist unerlässlich. Dies garantiert eine sichere und niederimpedante Verbindung mit den entsprechenden MCX-Steckern und minimiert unerwünschte Reflexionen.
- Dauerhafte Verbindungselemente: Die Gewinde und Befestigungselemente (typischerweise eine Überwurfmutter und eine Dichtung) sind für eine sichere und dichte Montage auf einer Montageplatte oder einem Gehäuse ausgelegt.
Häufige Fragen zur MCX-Einbaubuchse R 113 665, gewinkelt
Was ist der Hauptvorteil der gewinkelten Bauform gegenüber einer geraden MCX-Buchse?
Der Hauptvorteil liegt in der optimierten Raumnutzung und der reduzierten mechanischen Belastung des Kabels. Die Winkelung ermöglicht die Installation in beengten Bereichen und verhindert, dass das Koaxialkabel direkt am Anschluss abknicken muss, was die Zuverlässigkeit und Lebensdauer der Verbindung erhöht.
In welchen Frequenzbereichen kann diese MCX-Buchse eingesetzt werden?
Die R 113 665 MCX-Einbaubuchse ist in der Regel für Anwendungen bis zu 6 GHz spezifiziert. Dies deckt die meisten modernen HF-Anwendungen ab, einschließlich WLAN, Bluetooth, GPS und verschiedene mobile Kommunikationsstandards.
Welche Art von Montage wird für diese Einbaubuchse benötigt?
Diese Buchse ist für die Panelmontage konzipiert. Sie wird üblicherweise durch ein vorbereitetes Loch in einer Gehäusewand oder einer Montageplatte geführt und mit einer Überwurfmutter von der Rückseite gesichert. Oft ist auch eine Dichtung für eine gewisse Schutzart integriert.
Wie wird die Signalintegrität bei dieser Buchse sichergestellt?
Die Signalintegrität wird durch die präzise Fertigung gemäß der MCX-Norm, die 50 Ohm Impedanz und die Verwendung hochwertiger Materialien wie vergoldeter Kontakte gewährleistet. Die geringe Einfüge- und hohe Rückflussdämpfung minimieren Signalverluste und Reflexionen.
Ist diese Buchse für den Außeneinsatz geeignet?
Die Buchse selbst ist für den Betrieb unter Umgebungsbedingungen konzipiert. Für eine echte Outdoor-Eignung müssen jedoch auch das angeschlossene Kabel, der Stecker und das umliegende Gehäuse entsprechende Schutzmaßnahmen gegen Feuchtigkeit und UV-Strahlung aufweisen. Die Buchse kann mit entsprechenden Dichtungen einen Beitrag zur Schutzart leisten.
Welche Kabeltypen sind mit dieser MCX-Buchse kompatibel?
MCX-Buchsen sind in erster Linie für dünnere Koaxialkabel mit einem Außendurchmesser von typischerweise 2,5 bis 3,5 mm ausgelegt. Die genaue Kompatibilität hängt von der Montageart des Kabels am Gegenstecker ab.
Warum sind vergoldete Kontakte wichtig für eine HF-Buchse?
Vergoldete Kontakte bieten eine überlegene elektrische Leitfähigkeit im Vergleich zu unbeschichteten Kontakten. Gold ist extrem korrosionsbeständig und oxidiert nicht, was sicherstellt, dass die Kontaktfläche über lange Zeiträume hinweg einen geringen Übergangswiderstand aufweist. Dies ist entscheidend für die Minimierung von Signalverlusten und Rauschen in HF-Systemen.
