Hohe Signalintegrität für Ihre HF-Verbindungen: SMC-Stecker, Stopfbuchse, RG174/316

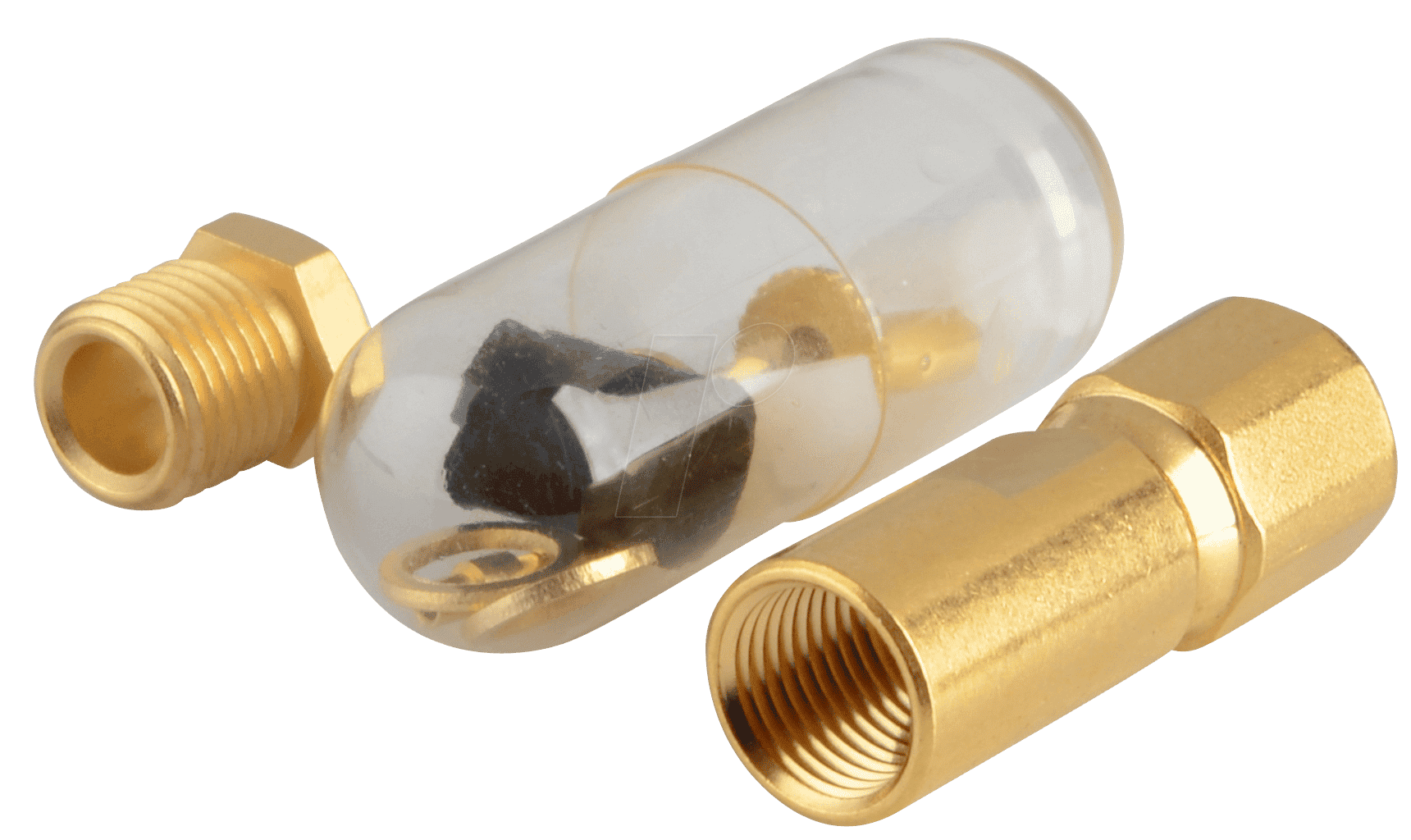

Sie suchen nach einer zuverlässigen und verlustarmen Verbindungslösung für Ihre Hochfrequenzanwendungen, insbesondere für Koaxialkabel des Typs RG174 oder RG316? Der R 112 005 SMC-Stecker mit Stopfbuchse bietet die präzise Schnittstelle, die Sie für stabile Signalübertragungen benötigen. Ideal für professionelle Installationen in den Bereichen Telekommunikation, Netzwerktechnik und Messtechnik, wo höchste Signalqualität und mechanische Belastbarkeit unerlässlich sind.
Präzision und Zuverlässigkeit: Der SMC-Stecker im Detail
Der SMC-Stecker (SubMiniature version C) ist bekannt für seine kompakte Bauweise und hervorragenden elektrischen Eigenschaften im Frequenzbereich bis zu 10 GHz. Diese spezifische Ausführung des R 112 005 zeichnet sich durch eine integrierte Stopfbuchse aus, die eine sichere und zugentlastete Kabeldurchführung ermöglicht. Diese Kombination minimiert das Risiko von Kabelbrüchen oder Signalverlusten an der Anschlussstelle, was ihn zu einer überlegenen Wahl gegenüber einfachen Steckverbindern ohne zusätzliche mechanische Sicherung macht.
Optimale Leistung mit RG174 und RG316
Die Konzeption des R 112 005 ist explizit auf die Verwendung mit Koaxialkabeln der Typen RG174 und RG316 abgestimmt. Diese Kabel sind aufgrund ihres geringen Durchmessers und ihrer Flexibilität weit verbreitet in Anwendungen, bei denen Platz eine Rolle spielt. Der SMC-Stecker mit Stopfbuchse gewährleistet eine exakte Anpassung an den Wellenwiderstand dieser Kabeltypen und minimiert so Reflexionsverluste und Leistungseinbußen. Dies garantiert eine optimale Signalübertragung über die gesamte Kabellänge.
Technische Überlegenheit und langlebige Konstruktion
Die Wahl des richtigen Steckverbinders ist entscheidend für die Performance und Langlebigkeit Ihrer gesamten HF-Systeme. Der R 112 005 setzt neue Maßstäbe durch seine präzise Fertigung und die Auswahl hochwertiger Materialien. Die Stopfbuchse schützt die empfindliche Kabelader und die Abschirmung vor mechanischer Belastung, was besonders in mobilen oder vibrierenden Umgebungen von Vorteil ist. Diese Konstruktionsweise gewährleistet eine dauerhaft hohe Signalqualität und reduziert Wartungsaufwand.
Vorteile des R 112 005 SMC-Steckers
- Hervorragende elektrische Eigenschaften: Gewährleistet minimale Signalverluste und Reflexionen, optimiert für Frequenzen bis 10 GHz.
- Integrierte Zugentlastung: Die Stopfbuchse schützt den Kabelanschluss effektiv vor mechanischer Belastung und Kabelbrüchen.
- Optimale Kabelkompatibilität: Perfekt abgestimmt auf die Koaxialkabel RG174 und RG316.
- Kompakte Bauform: Ideal für platzkritische Anwendungen und dicht gepackte Systeme.
- Hohe Zuverlässigkeit: Robuste Konstruktion für den professionellen Einsatz unter anspruchsvollen Bedingungen.
- Einfache Montage: Ermöglicht eine schnelle und sichere Installation ohne spezielles Werkzeug über die Zugentlastung hinaus.
- Verschraubte Ausführung: Sorgt für eine sichere und elektrische Kontaktierung über die gesamte Lebensdauer.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMC-Stecker mit Stopfbuchse |
| Modellnummer | R 112 005 |
| Geeignet für Kabeltypen | RG174, RG316 und vergleichbare Kabel mit ähnlichem Außendurchmesser |
| Maximale Betriebsfrequenz | 10 GHz |
| Wellenwiderstand | 50 Ohm |
| Anschlussart | Für Kabelmontage mit Stopfbuchse |
| Gehäusematerial | Hochwertige Legierung für ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) für hohe Temperaturbeständigkeit und elektrische Isolation |
| Kontaktmaterial | Vergoldete Messing- oder Kupferlegierung für minimale Übergangswiderstände |
| Montageart der Stopfbuchse | Verschraubbar für variable Kabeldurchmesser und sichere Abdichtung |
| Umgebungseinsatz | Geeignet für Innen- und Außenanwendungen, sofern vor direkter Witterung geschützt |
Technische Spezifikationen und Materialgüte
Der R 112 005 ist konstruktiv darauf ausgelegt, höchste Anforderungen an die Signalintegrität zu erfüllen. Die Verwendung von hochreinem Messing oder einer vergleichbaren Kupferlegierung für die Steckerteile, oft mit einer robusten Vergoldung versehen, garantiert exzellente elektrische Leitfähigkeit und verhindert Korrosion, was zu einer lang anhaltenden Verbindung mit minimalen Verlusten führt. Das Isolationsmaterial, typischerweise PTFE, bietet hervorragende dielektrische Eigenschaften und eine hohe thermische Stabilität, was den Einsatz in einem breiten Temperaturbereich ermöglicht.
Die Stopfbuchse ist ein entscheidendes Feature, das die mechanische Belastbarkeit des Anschlusses signifikant erhöht. Sie ermöglicht eine Anpassung an unterschiedliche Kabelaußendurchmesser und sorgt durch ihre Klemmwirkung für eine feste Verankerung des Kabels. Dies verhindert, dass Zugkräfte direkt auf die Löt- oder Crimpverbindung am Innenleiter und der Abschirmung wirken. Diese sorgfältige Detailgestaltung minimiert die Anfälligkeit für Erschütterungen und mechanische Beanspruchungen, die in professionellen Umgebungen häufig vorkommen.
Die 50 Ohm Wellenwiderstandspräzision ist für die meisten modernen HF-Systeme unerlässlich, um Reflexionen an den Schnittstellen zu vermeiden. Bei Frequenzen bis 10 GHz, dem typischen Einsatzbereich von SMC-Steckverbindern, ist diese Impedanzanpassung kritisch für die Effizienz der Datenübertragung oder die Leistung von Sende-/Empfangssystemen.
Anwendungsbereiche und Einsatzmöglichkeiten
Der R 112 005 SMC-Stecker mit Stopfbuchse ist die ideale Wahl für eine Vielzahl von anspruchsvollen Anwendungen:
- Netzwerktechnik: Anschluss von WLAN-Antennen, Repeatern und Netzwerkkomponenten, bei denen eine stabile und störungsfreie Verbindung gefordert ist.
- Telekommunikation: Einsatz in Mobilfunkbasisstationen, Richtfunkanbindungen und anderen Telekommunikationsinfrastrukturen.
- Messtechnik: Verbindung von Messgeräten, Oszilloskopen und Frequenzanalysatoren, wo präzise Signalübertragung von höchster Bedeutung ist.
- Satellitenkommunikation: Installation von LNBs (Low Noise Block Downconverter) und Antennen in kleineren Satellitenempfangssystemen.
- Industrielle Automatisierung: Verbindung von Sensoren und Aktoren in HF-basierten Steuerungssystemen.
- Funkamateur-Equipment: Aufbau und Wartung von Amateurfunkstationen und Antennensystemen.
- Forschung und Entwicklung: Prototypenbau und Testaufbauten in HF-Laboren.
FAQ – Häufig gestellte Fragen zu R 112 005 – SMC-Stecker, Stopfbuchse, RG174/316
Ist der R 112 005 auch für andere Kabeltypen als RG174/316 geeignet?
Der Stecker ist primär für RG174 und RG316 optimiert. Dank der flexiblen Stopfbuchse kann er jedoch auch für andere Koaxialkabel mit einem ähnlichen Außendurchmesser und einer entsprechenden Mantelstärke verwendet werden. Es ist wichtig, dass der Kabeldurchmesser in den Bereich passt, den die Stopfbuchse sichern kann, um eine optimale Zugentlastung und Abdichtung zu gewährleisten.
Welche Frequenzbereiche werden von diesem SMC-Stecker abgedeckt?
Der R 112 005 SMC-Stecker ist für den Betrieb bis zu einer Frequenz von 10 GHz ausgelegt. Dies macht ihn für eine breite Palette von modernen Hochfrequenzanwendungen, einschließlich Wi-Fi 6E und höher, geeignet.
Wie wird die Zugentlastung durch die Stopfbuchse genau realisiert?
Die Stopfbuchse besteht aus mehreren Komponenten, die beim Festziehen des Steckergehäuses das Kabel umschließen und fixieren. Diese Klemmwirkung verhindert, dass Zugkräfte, die auf das Kabel wirken, auf die eigentliche elektrische Verbindung des Steckers übertragen werden. Dies erhöht die mechanische Stabilität und Lebensdauer des Anschlusses erheblich.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Vergoldung der Kontakte bietet mehrere entscheidende Vorteile: Sie sorgt für einen extrem niedrigen Übergangswiderstand, was für eine verlustarme Signalübertragung unerlässlich ist. Zudem schützt sie die Kontakte vor Oxidation und Korrosion, was eine lang anhaltende Zuverlässigkeit und Leistung über viele Jahre hinweg sicherstellt.
Ist dieser Stecker für den Einsatz im Freien konzipiert?
Die hochwertigen Materialien und die solide Konstruktion bieten eine gute Basis für den Einsatz unter verschiedenen Bedingungen. Die Stopfbuchse trägt zur Abdichtung bei, jedoch ist für den direkten und dauerhaften Einsatz im Freien, insbesondere bei starker Sonneneinstrahlung oder Niederschlag, eine zusätzliche Schutzmaßnahme oder ein wetterfester Anschlusskasten ratsam, um die Langlebigkeit zu maximieren.
Wie wird der Stecker am Kabel montiert?
Die Montage erfolgt typischerweise durch Abisolieren des Koaxialkabels, Einführen des Innenleiters und der Abschirmung in den Stecker und anschließendes Crimpen oder Löten des Innenleiters. Die Stopfbuchse wird dann um das Kabel gelegt und das Steckergehäuse wird fest verschraubt, um die Zugentlastung zu aktivieren.
Warum ist die Impedanzanpassung von 50 Ohm so wichtig?
Die 50 Ohm Impedanz ist ein Standardwert in vielen HF-Systemen. Eine korrekte Impedanzanpassung zwischen Kabel, Stecker und angeschlossenen Geräten minimiert Signalreflexionen an den Schnittstellen. Diese Reflexionen können zu einer Verringerung der übertragenen Leistung, zu unerwünschten Artefakten im Signal und potenziell zu Schäden an empfindlicher Elektronik führen.
