Zuverlässige Verbindungstechnik für anspruchsvolle Elektroinstallationen

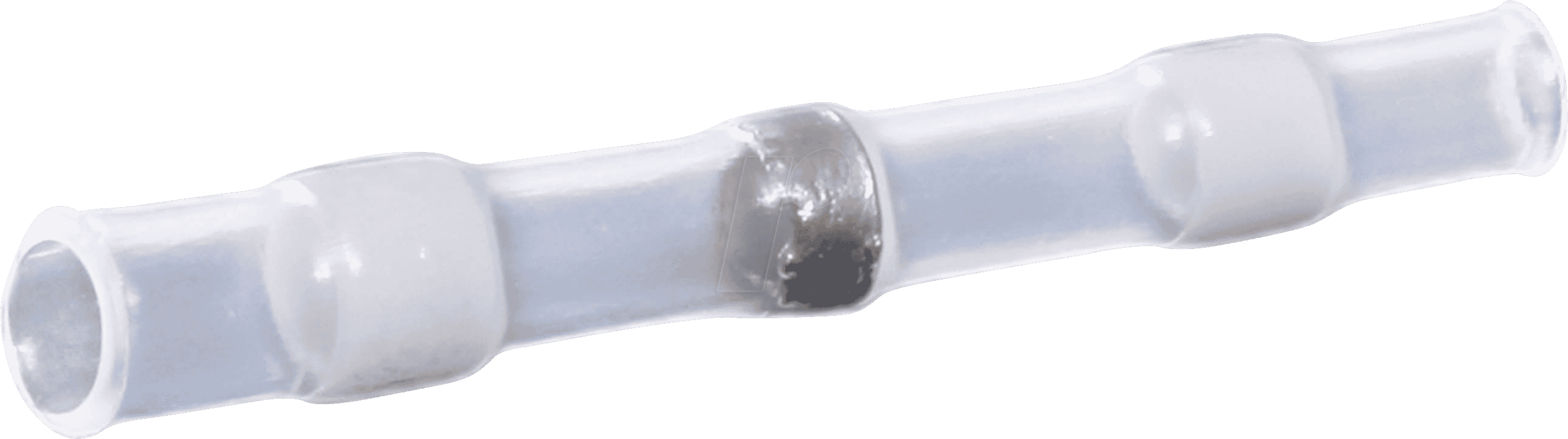

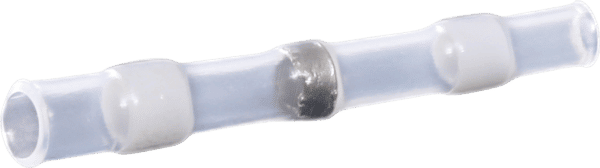

Das QUAD 22C461 Löt-Stoßverbinder-Set in Weiß, bestehend aus 100 Stück, ist die ideale Lösung für Elektriker, Techniker und ambitionierte Heimwerker, die eine sichere, dauerhafte und professionelle Verbindung von Kabeln im Querschnittsbereich von 0,25 bis 0,34 mm² benötigen. Dieser Lötverbinder eliminiert die Notwendigkeit komplexer Lötverfahren und bietet gleichzeitig eine überlegene elektrische und mechanische Integrität im Vergleich zu herkömmlichen Verbindungsmethoden.
Die Vorteile des QUAD 22C461 Löt-Stoßverbinders
Im Vergleich zu Standard-Stoßverbindern, die oft auf Klemmmechanismen oder nachträglichem Isolieren basieren, setzt der QUAD 22C461 auf eine integrierte Löttechnologie. Diese gewährleistet eine makellose, niedertaktende elektrische Verbindung, die Rissbildung und Korrosion minimiert. Die integrierte Schrumpfschlauchanwendung sorgt für eine hervorragende Isolierung und Zugentlastung, was die Langlebigkeit und Sicherheit der Verbindung maßgeblich erhöht. Dies macht den QUAD 22C461 zur überlegenen Wahl für Anwendungen, bei denen höchste Zuverlässigkeit gefragt ist.
Optimierte elektrische und mechanische Eigenschaften
Die Kernkomponente des QUAD 22C461 ist das präzise gefertigte Lötstück, das nach dem Erwärmen eine schützende und leitfähige Verbindung zwischen den zu verbindenden Kabeladern herstellt. Der umgebende Schrumpfschlauch schmilzt und versiegelt die Verbindung, sobald die richtige Temperatur erreicht ist. Dies führt zu einer homogenen, widerstandsarmen Verbindung, die auch unter extremen Bedingungen stabil bleibt. Die weiße Farbgebung dient der klaren Kennzeichnung und ermöglicht eine einfache Identifikation im Zuge von Installationsarbeiten oder zur späteren Wartung.
- Lötverbindung: Integriertes Lot für eine sichere und niederohmige elektrische Verbindung.
- Schrumpfschlauch: Hochwertiger Schrumpfschlauch mit Schmelzkleber sorgt für hervorragende Isolierung und Zugentlastung.
- Einfache Anwendung: Kein separates Löten oder Abisolieren der Enden notwendig, erfordert lediglich einen geeigneten Heißluftfön oder Lötbrenner.
- Farbcodierung: Weiß signalisiert den spezifischen Drahtquerschnitt und erleichtert die Organisation.
- Hohe Zuverlässigkeit: Beständig gegen Vibrationen, Feuchtigkeit und chemische Einflüsse, was eine Langzeitstabilität gewährleistet.
- Kompaktes Design: Ermöglicht platzsparende Verbindungen, ideal für beengte Einbauräume.
Anwendungsgebiete und Installation
Der QUAD 22C461 Löt-Stoßverbinder ist prädestiniert für eine Vielzahl von Einsatzszenarien, in denen eine permanente und zuverlässige Kabelverbindung unerlässlich ist. Dazu zählen:
- Automobilindustrie: Verkabelung von Scheinwerfern, Sensoren, Soundsystemen und Bordelektronik.
- Fahrzeugbau allgemein: Verbindung von Kabelbäumen in Nutzfahrzeugen, Booten und Wohnmobilen.
- Elektronikfertigung: Montage von Geräten und Komponenten, bei denen präzise Verbindungen gefordert sind.
- Prototypenentwicklung: Schnelle und sichere Verkabelung von Testaufbauten und Prototypen.
- Reparaturen und Wartung: Zuverlässige Instandsetzung von beschädigten Kabelverbindungen in bestehenden Installationen.
- Kleinere Hausinstallationen: Ergänzungen oder Reparaturen in Niederspannungsbereichen, wo eine einfache und sichere Verbindung gewünscht ist.
Die Installation ist denkbar einfach: Die zu verbindenden Kabelenden werden in den Verbinder eingeführt, bis sie den zentralen Lötring erreichen. Mittels eines Heißluftföhns wird der Schrumpfschlauch erwärmt, wodurch das Lot schmilzt und die Kabel miteinander verbindet. Der integrierte Schmelzkleber fließt dabei automatisch in alle Hohlräume und dichtet die Verbindung hermetisch ab. Dies ist eine signifikante Verbesserung gegenüber herkömmlichen crimpbaren Stoßverbindern, bei denen die Abdichtung oft unvollständig ist.
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | QUAD 22C461 – Löt-Stoßverbinder |
| Farbe | Weiß |
| Drahtquerschnittsbereich | 0,25 mm² bis 0,34 mm² (AWG 22-20) |
| Isolationsmaterial | Polyolefin-Schrumpfschlauch mit innerem Schmelzkleber |
| Leitermaterial | Hochleitfähiges Kupfer mit Verzinnung |
| Temperaturbereich | Betriebstemperatur typischerweise -55°C bis +125°C, Schrumpftemperatur ca. 120°C |
| Inhalt pro Packung | 100 Stück |
| Anwendungstechnik | Thermisch aktivierbare Lötverbindung mit integrierter Schrumpfisolierung |
| Schutzgrad | IP67 nach korrekter Anwendung und Versiegelung, schützt vor Staub und zeitweiligem Untertauchen in Wasser |
Qualität und Sicherheit durch Materialauswahl
Die Auswahl der Materialien für den QUAD 22C461 Löt-Stoßverbinder ist entscheidend für seine Leistungsfähigkeit und Langlebigkeit. Der verwendete Schrumpfschlauch besteht aus hochwertigem Polyolefin, das sich durch exzellente mechanische Festigkeit, hohe Temperaturbeständigkeit und ausgezeichnete chemische Resistenz auszeichnet. Die innere Schicht aus Schmelzkleber gewährleistet nach dem Erwärmen eine wasserdichte und vibrationsfeste Abdichtung, die Korrosion verhindert und die mechanische Integrität der Verbindung schützt.
Der innere Lötring ist aus verzinntem Kupfer gefertigt, was eine optimale elektrische Leitfähigkeit sicherstellt und Korrosion verhindert. Die präzise Dosierung des Lots und seine gleichmäßige Verteilung beim Schmelzvorgang garantieren eine vollflächige und niederohmige Verbindung zwischen den Kupferlitzen der zu verbindenden Kabel. Diese Eigenschaften sind besonders wichtig in Umgebungen, die von Temperaturschwankungen, Vibrationen oder aggressiven Medien geprägt sind.
Maximale Effizienz und Zeitersparnis bei der Installation
Die durchdachte Konstruktion des QUAD 22C461 ermöglicht eine deutliche Reduzierung der Installationszeit im Vergleich zu traditionellen Lötmethoden. Das vorportionierte Lot und die integrierte Schrumpffunktion machen zusätzliche Arbeitsschritte überflüssig. Elektriker und Techniker profitieren von einer schnelleren Montage ohne Einbußen bei der Verbindungsqualität. Dies ist insbesondere bei Großprojekten oder in der Serienfertigung von immensem wirtschaftlichem Vorteil.
Die einfache Handhabung des QUAD 22C461 verringert zudem die Fehleranfälligkeit. Durch die klare Farbcodierung (Weiß) ist die Auswahl des passenden Verbinders für den jeweiligen Drahtquerschnitt (0,25-0,34 mm²) unkompliziert und schnell möglich. Dies minimiert das Risiko von Fehlverbindungen, die zu Funktionsstörungen oder sogar zu Schäden an angeschlossenen Geräten führen könnten.
Nachhaltigkeit und Zuverlässigkeit für Langzeitprojekte
Die Investition in hochwertige Verbindungstechnik wie den QUAD 22C461 zahlt sich durch eine erhöhte Lebensdauer der Installationen aus. Die robusteren und beständigeren Verbindungen reduzieren die Notwendigkeit von Nachbesserungen und Reparaturen. Dies trägt nicht nur zur Senkung der Betriebskosten bei, sondern auch zur Schonung von Ressourcen. Die Zuverlässigkeit der elektrischen Verbindungen ist ein fundamentaler Aspekt für die Sicherheit und die Funktionalität elektrischer Systeme, sei es im Automobil, in der Industrie oder im Haushalt.
FAQ – Häufig gestellte Fragen zu QUAD 22C461 – Löt-Stoßverb. 0,25-0,34 mm2 Weiß 100 St
Wie wende ich den QUAD 22C461 Löt-Stoßverbinder korrekt an?
Die Anwendung ist denkbar einfach. Zuerst werden die abisolierten Enden der beiden zu verbindenden Kabel in den Verbinder eingeführt, bis sie den mittleren Lötring berühren. Anschließend wird mit einem Heißluftfön oder einem Lötbrenner der Schrumpfschlauch erhitzt. Sobald das Lot im Inneren schmilzt und die Kabel miteinander verbindet, wird der Vorgang fortgesetzt, bis der Schrumpfschlauch sich straff um die Verbindung gezogen hat und der Schmelzkleber die Abdichtung vollzogen hat. Achten Sie darauf, dass die Erwärmung gleichmäßig erfolgt.
Welche Werkzeuge benötige ich für die Anwendung?
Sie benötigen primär einen Heißluftfön mit mindestens 1000 Watt Leistung oder einen Lötbrenner mit feiner Düse. Eine saubere und präzise Lötspitze kann hilfreich sein, um das Lot gezielt zum Schmelzen zu bringen. Ein Kabelabisolierwerkzeug ist ebenfalls unerlässlich, um die Kabelenden auf den passenden Querschnitt vorzubereiten.
Ist die Verbindung wasserdicht?
Ja, bei korrekter Anwendung schmilzt der innenliegende Schmelzkleber und versiegelt die Verbindung hermetisch gegen das Eindringen von Wasser und Staub. Dies ermöglicht eine Anwendung in feuchten Umgebungen und bietet Schutz gemäß der Schutzklasse IP67.
Kann ich den Verbinder mehrfach verwenden?
Nein, Löt-Stoßverbinder sind für den einmaligen Gebrauch konzipiert. Nach dem Erwärmen und der Versiegelung ist die Verbindung permanent und kann nicht ohne Beschädigung wieder gelöst werden.
Welche Arten von Kabeln kann ich mit dem QUAD 22C461 verbinden?
Dieser Verbinder eignet sich hervorragend für Kupferkabel, wie sie typischerweise in der Automobil-, Elektronik- und allgemeinen Elektroinstallation eingesetzt werden. Wichtig ist, dass der Querschnitt der zu verbindenden Litzen innerhalb des spezifizierten Bereichs von 0,25 bis 0,34 mm² liegt.
Was bedeutet die weiße Farbe des Verbinders?
Die weiße Farbgebung dient als klare Kennzeichnung für den spezifischen Drahtquerschnittsbereich, für den dieser Verbinder ausgelegt ist (0,25-0,34 mm²). Dies erleichtert die Auswahl des richtigen Verbinders und die Organisation von Verkabelungsprojekten.
Ist die Verbindung auch unter Vibrationen sicher?
Ja, die Kombination aus Lötverbindung und dem durch den Schmelzkleber gebildeten dichten Mantel sorgt für eine ausgezeichnete Beständigkeit gegen Vibrationen. Die Verbindung wird mechanisch stabilisiert und vor losschwitzen geschützt.
