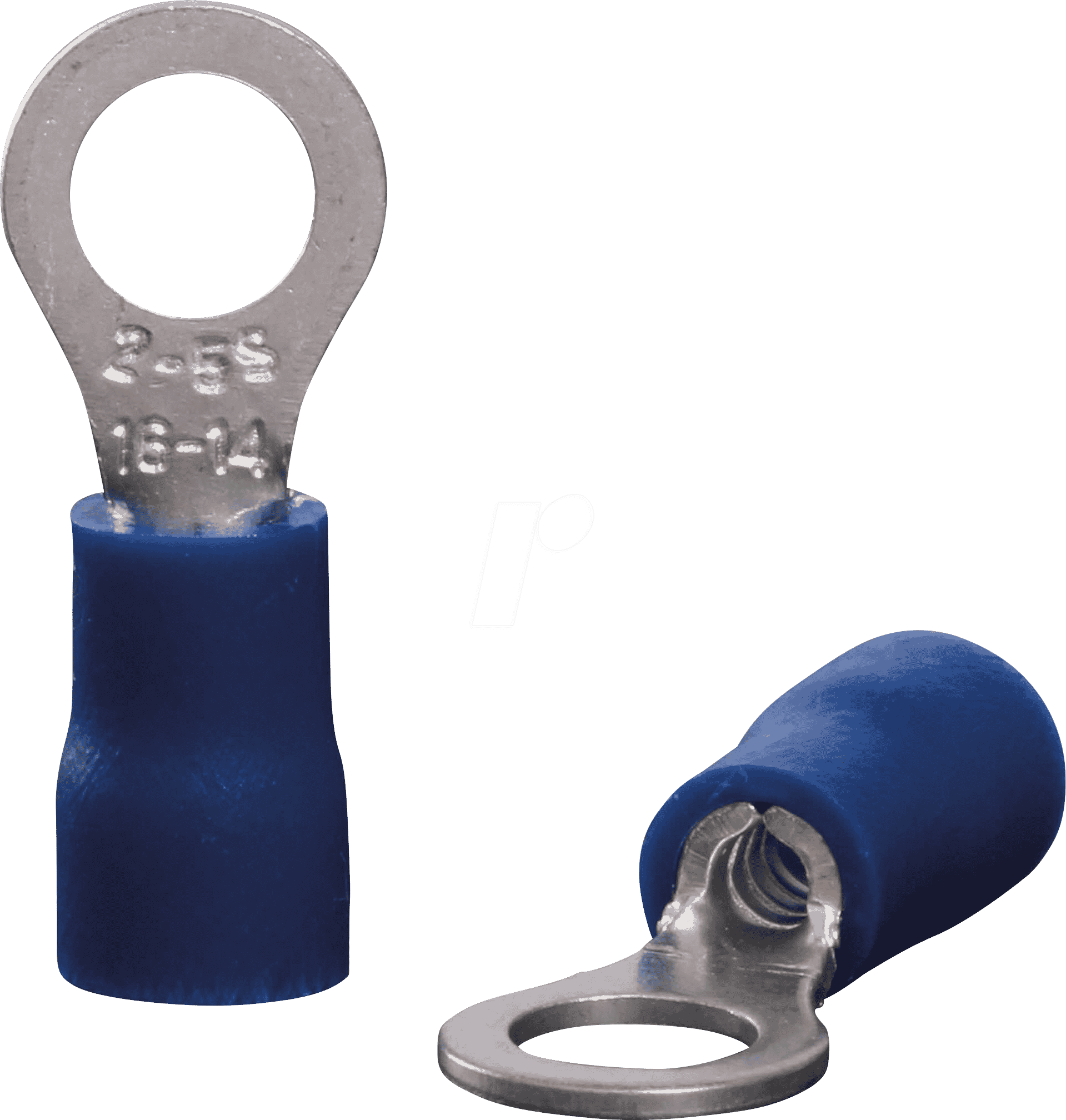

QUAD 22C447 – Ringkabelschuhe M5 1,5-2,5 mm² 100 St. – Maximale elektrische Verbindungssicherheit
Für Elektriker, Heimwerker und Profis, die auf eine zuverlässige und dauerhafte elektrische Verbindung angewiesen sind, bieten die QUAD 22C447 Ringkabelschuhe die ideale Lösung. Sie stellen sicher, dass Kabel sicher und spannungsfest an Schraubterminals befestigt werden können, wodurch Wackelkontakte und potenzielle Gefahren vermieden werden. Dieses Set mit 100 Stück ist konzipiert, um den Anforderungen professioneller Installationen gerecht zu werden und eine effiziente und sichere Arbeitsweise zu ermöglichen.
Hervorragende Materialqualität für Langlebigkeit
Die QUAD 22C447 Ringkabelschuhe zeichnen sich durch ihre erstklassige Materialbeschaffenheit aus. Gefertigt aus hochwertigem Kupfer, welches für seine exzellente Leitfähigkeit bekannt ist, gewährleisten diese Kabelschuhe einen minimalen Übergangswiderstand. Dies ist entscheidend für die Effizienz elektrischer Systeme und die Vermeidung von Energieverlusten. Die Oberfläche ist typischerweise verzinnt, um Korrosion vorzubeugen und die Lötbarkeit sowie die Kontaktbeständigkeit über lange Zeiträume hinweg zu optimieren. Diese Schutzschicht ist unerlässlich, um die Integrität der Verbindung auch in anspruchsvollen Umgebungen zu gewährleisten.
Präzise Passform und einfache Anwendung
Mit ihrer präzisen M5-Bohrung sind diese Ringkabelschuhe optimal für die Verwendung mit M5-Schrauben und -Bolzen geeignet, was eine sichere und feste Montage ermöglicht. Der angegebene Querschnittsbereich von 1,5 bis 2,5 mm² deckt einen gängigen Anwendungsbereich für viele elektrische Installationen ab, von Steuerleitungen bis hin zu kleineren Stromkreisen. Das Design ist auf eine einfache und schnelle Verarbeitung mit gängigen Crimpwerkzeugen ausgelegt. Ein sauberer und fester Crimp ist entscheidend für die elektrische und mechanische Integrität der Verbindung. Die Formgebung des Rings sorgt für eine gleichmäßige Druckverteilung auf die Kabeladern und minimiert das Risiko von Beschädigungen.
Unverzichtbar für professionelle Elektroinstallationen
Die QUAD 22C447 Ringkabelschuhe sind ein wesentlicher Bestandteil für jeden, der Wert auf professionelle und sichere elektrische Verbindungen legt. Sie sind geeignet für eine Vielzahl von Anwendungen:
- Automobilindustrie: Sichere Anschlüsse an Batterien, Lichtern und anderen elektrischen Komponenten.
- Industrieanlagen: Zuverlässige Verbindungen in Steuerungs- und Automatisierungssystemen.
- Haustechnik: Installationen in Verteilern, Schaltschränken und Geräten, wo eine feste Verbindung erforderlich ist.
- Modellbau und Elektronikentwicklung: Präzise und sichere Stromzuführung in komplexen Projekten.
- Erneuerbare Energien: Verbindungen in kleineren Solaranlagen oder anderen dezentralen Energieerzeugungseinheiten.
Durch die Verwendung hochwertiger Materialien und eine durchdachte Konstruktion tragen diese Ringkabelschuhe maßgeblich zur Sicherheit und Zuverlässigkeit Ihrer elektrischen Installationen bei und beugen kostspieligen Ausfällen oder Reparaturen vor.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | QUAD 22C447 |
| Produkttyp | Ringkabelschuh |
| Bohrungsgröße | M5 |
| Geeigneter Kabelquerschnitt | 1,5 mm² – 2,5 mm² |
| Material | Hochleitfähiges Kupfer (typischerweise verzinnt) |
| Oberflächenbehandlung | Verzinnung zum Schutz vor Korrosion |
| Isolierung | Nicht isoliert (für maximale Strombelastbarkeit und einfache Montage in vielen Anwendungsfällen) |
| Verpackungseinheit | 100 Stück |
| Einsatztemperatur (typisch) | Bis zu 105°C (abhängig von der nachfolgenden Isolierung und dem Crimpverfahren) |
| Anwendungsbereiche | Elektrische Verbindungen, Klemmen, Schraubanschlüsse |
Optimale Leitfähigkeit durch Materialwahl
Die Auswahl von Kupfer als Basismaterial für die QUAD 22C447 Ringkabelschuhe ist kein Zufall. Kupfer besitzt eine der höchsten elektrischen Leitfähigkeiten aller Metalle, nur übertroffen von Silber. Dies bedeutet, dass bei gleichem Querschnitt weniger Energie in Form von Wärme verloren geht. Die Oberflächenverzinnung dient dabei mehreren Zwecken. Erstens schützt sie das Kupfer vor Oxidation und Korrosion, was insbesondere in feuchter oder aggressiver Umgebung von großer Bedeutung ist. Zweitens verbessert die Verzinnung die Kontaktfähigkeit und kann das Anlöten erleichtern, falls dies in bestimmten Anwendungen gewünscht ist. Die mechanische Festigkeit des Kupfers ist ausreichend, um den Anforderungen beim Crimpen und unter mechanischer Belastung standzuhalten.
Präzisionsfertigung für zuverlässige Ergebnisse
Die Fertigungspräzision der QUAD 22C447 Ringkabelschuhe ist ein Schlüsselmerkmal für ihre Leistungsfähigkeit. Die M5-Bohrung ist exakt auf die Aufnahme von Schrauben und Bolzen der Größe M5 abgestimmt. Eine gute Passform minimiert Spiel und sorgt für eine flächige Kontaktfläche, was für eine geringe Übergangswiderstand unerlässlich ist. Der Schaft für die Kabelaufnahme ist so dimensioniert, dass er eine optimale Aufnahme von Kabeln im Bereich von 1,5 bis 2,5 mm² ermöglicht. Beim professionellen Crimpen wird das Kupfer des Kabels und des Kabelschuhs formschlüssig miteinander verbunden. Dies schafft eine Verbindung, die elektrisch und mechanisch so robust ist wie ein durchgängiges Stück Draht. Die korrekte Auswahl des Werkzeugs und die fachgerechte Anwendung sind hierbei entscheidend für die Langzeitsicherheit.
Vorteile der nicht-isolierten Ausführung
Die QUAD 22C447 Ringkabelschuhe werden typischerweise in einer nicht-isolierten Ausführung geliefert. Diese Ausführung bietet spezifische Vorteile, die sie für bestimmte Anwendungen besonders geeignet machen:
- Höhere Strombelastbarkeit: Ohne isolierende Kunststoffummantelung kann der Kabelschuh mehr Wärme abführen, was eine höhere Dauerstrombelastbarkeit ermöglicht.
- Vielseitigkeit in der Anwendung: Nicht-isolierte Kabelschuhe können in Umgebungen eingesetzt werden, in denen die Isolierung thermischen Belastungen nicht standhalten würde, oder wo eine direkte Sicht auf die Verbindung zur Überprüfung notwendig ist.
- Einfachere Inspektion: Die elektrische Verbindung kann visuell überprüft werden, um sicherzustellen, dass sie korrekt ausgeführt wurde und keine Beschädigungen aufweist.
- Kompaktere Bauweise: In Platz-kritischen Anwendungen kann die fehlende Isolierung eine dichtere Bestückung von Klemmen und Schaltschränken ermöglichen.
Es ist jedoch wichtig zu beachten, dass bei der Verwendung von nicht-isolierten Kabelschuhen besondere Sorgfalt auf die Vermeidung von Kurzschlüssen und die Einhaltung von Sicherheitsabständen geachtet werden muss. Die Installation muss durch qualifiziertes Fachpersonal erfolgen, um die elektrische Sicherheit zu gewährleisten.
Die Bedeutung des korrekten Werkzeugeinsatzes
Für die maximale Leistung und Sicherheit der QUAD 22C447 Ringkabelschuhe ist der richtige Werkzeugeinsatz unerlässlich. Das Crimpen ist der Prozess, bei dem die elektrischen und mechanischen Verbindungen zwischen dem Leiter des Kabels und dem Kabelschuh hergestellt werden. Ein hochwertiges Crimpwerkzeug, das für den jeweiligen Kabelquerschnitt und Kabelschuh-Typ ausgelegt ist, erzielt eine formschlüssige Verbindung. Dies minimiert den Übergangswiderstand und verhindert, dass sich das Kabel unter Belastung aus dem Kabelschuh löst. Ein schlecht ausgeführtes Crimp kann zu übermäßiger Wärmeentwicklung, Leistungsverlusten und im schlimmsten Fall zu einem Brand führen. Daher empfiehlt es sich, stets passende, kalibrierte Crimpzangen zu verwenden und die Herstellerangaben zu beachten.
Häufig gestellte Fragen zu QUAD 22C447 – Ringkabelschuhe M5 1,5-2,5 mm² 100 St.
Was ist der Hauptvorteil der Verwendung von Ringkabelschuhen anstelle von abisolierten Kabelenden?
Ringkabelschuhe bieten eine deutlich sicherere und zuverlässigere Verbindung, indem sie eine flächige Kontaktfläche mit der Schraube oder dem Bolzen schaffen. Sie verhindern, dass sich einzelne Litzen des Kabels lösen, minimieren den mechanischen Stress auf das Kabel und reduzieren den Übergangswiderstand im Vergleich zu einer direkten Verschraubung eines abisolierten Kabelendes.
Sind diese Kabelschuhe für den Einsatz im Außenbereich geeignet?
Da die Kabelschuhe typischerweise eine Verzinnung aufweisen, sind sie gut gegen Korrosion geschützt und eignen sich für viele Anwendungen im Außenbereich. Für extrem aggressive Umgebungen oder dauerhafte Feuchtigkeitseinflüsse kann jedoch eine zusätzliche Schutzmaßnahme oder die Verwendung vonSpecifically für Außenanwendungen konzipierten Kabelschuhen erforderlich sein. Die elektrische Sicherheit muss stets gewährleistet sein.
Kann ich diese Kabelschuhe für Kabel mit einem Querschnitt außerhalb des Bereichs von 1,5-2,5 mm² verwenden?
Es wird dringend empfohlen, die angegebenen Nennwerte für den Kabelquerschnitt einzuhalten. Die Verwendung von Kabeln, die zu dünn sind, kann zu einer losen Verbindung und übermäßigem Widerstand führen. Kabel, die zu dick sind, passen möglicherweise nicht korrekt in die Aufnahme oder lassen sich nicht sicher vercrimpen, was die Integrität der Verbindung beeinträchtigt.
Wie unterscheidet sich die Leitfähigkeit von Kupfer im Vergleich zu Aluminium bei Kabelschuhen?
Kupfer besitzt eine signifikant höhere elektrische Leitfähigkeit als Aluminium. Das bedeutet, dass bei gleichem Querschnitt Kupferverbindungen weniger Widerstand aufweisen und weniger Wärme entwickeln. Dies macht Kupferkabelschuhe zur bevorzugten Wahl für die meisten elektrischen Verbindungen, insbesondere dort, wo hohe Ströme fließen oder hohe Zuverlässigkeit gefordert ist.
Sind diese Ringkabelschuhe für die Verwendung mit Presskabelschuhen gedacht?
Ja, die QUAD 22C447 Ringkabelschuhe sind für die Anwendung mit geeigneten Presswerkzeugen (Crimpwerkzeugen) konzipiert. Ein korrektes Crimpen stellt eine dauerhafte und elektrisch leitfähige Verbindung zwischen dem Kabel und dem Kabelschuh her.
Benötige ich spezielle Werkzeuge, um diese Kabelschuhe zu installieren?
Ja, für eine sichere und fachgerechte Installation sind spezielle Crimpwerkzeuge erforderlich. Ein einfaches Abkneifen oder ein unpassendes Werkzeug führt nicht zu einer zuverlässigen Verbindung. Die Auswahl des Werkzeugs sollte auf den Kabelquerschnitt und den Typ des Kabelschuhs abgestimmt sein.
Welche Vorteile bietet die M5-Bohrung?
Die M5-Bohrung ist standardisiert und passt perfekt auf M5-Schrauben und -Bolzen, die in vielen elektrischen Geräten und Installationen üblich sind. Dies gewährleistet eine einfache Montage und eine sichere mechanische Befestigung des Kabels an der Anschlussstelle.
