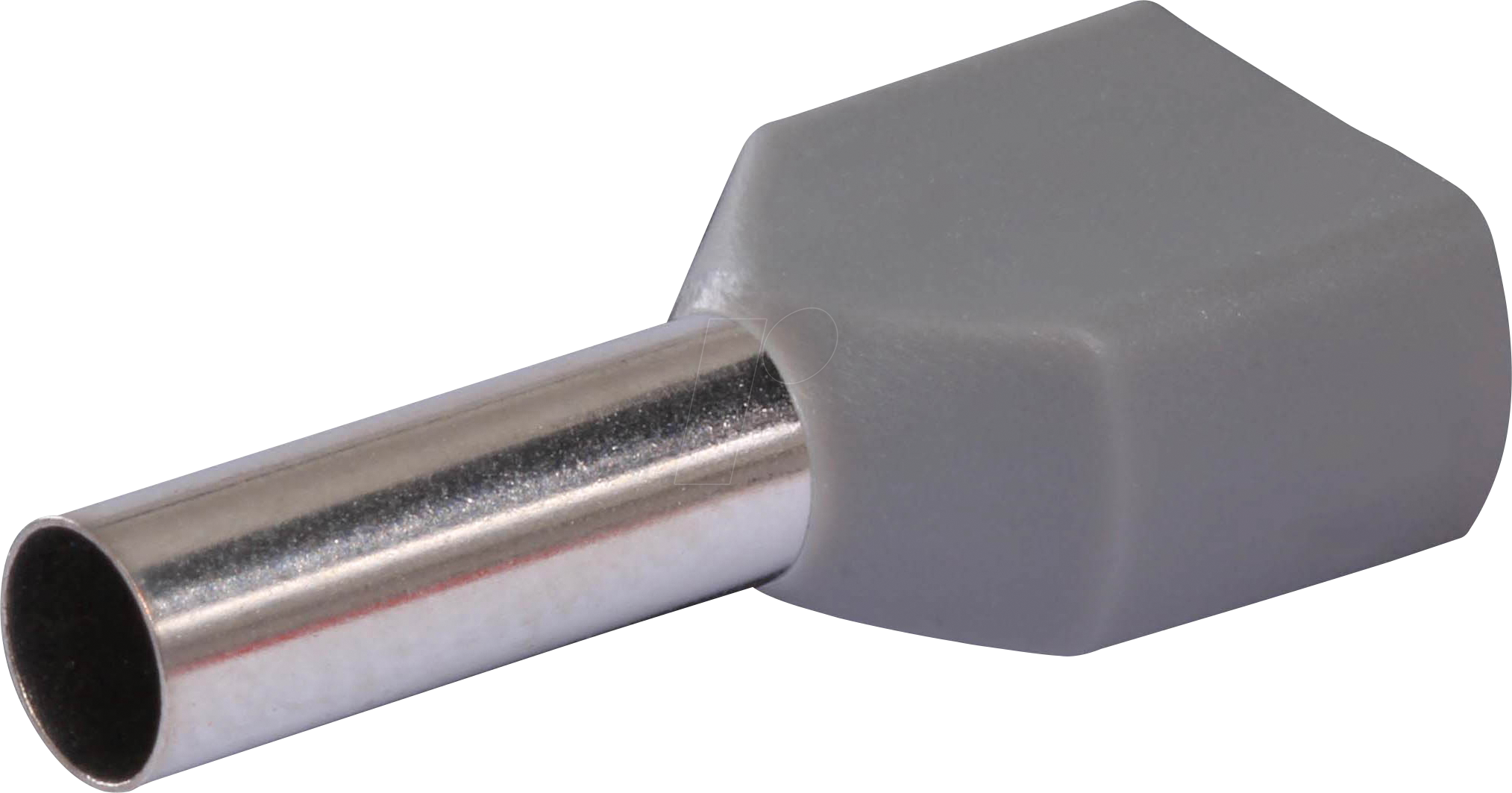

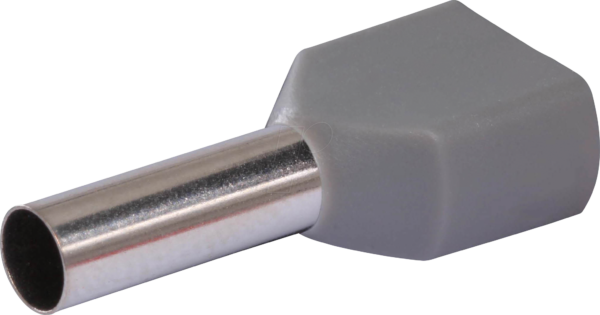

QUAD 22C438 – Twin-Aderendhülsen 4 mm², Grau (100 Stück): Die sichere Verbindung für anspruchsvolle Elektroinstallationen
Elektrische Verbindungen erfordern höchste Präzision und Zuverlässigkeit, um Kurzschlüsse, Brände und Fehlfunktionen zu vermeiden. Die QUAD 22C438 Twin-Aderendhülsen mit 4 mm² Querschnitt in Grau bieten eine professionelle Lösung für die sichere und dauerhafte Verbindung von Litzenleitern in anspruchsvollen Elektroinstallationen. Dieses Produkt ist die ideale Wahl für Elektriker, Schaltanlagenbauer und anspruchsvolle Heimwerker, die Wert auf Qualität und Langlebigkeit legen.
Maximale Sicherheit und Zuverlässigkeit durch präzise Konstruktion
Die QUAD 22C438 Twin-Aderendhülsen zeichnen sich durch ihre durchdachte Konstruktion aus, die eine optimale Leitungsführung und sichere Klemmung gewährleistet. Im Gegensatz zu einfachen oder schlecht verarbeiteten Aderendhülsen, die zu unzureichender Kontaktfläche oder mechanischer Belastung der Litzen führen können, sind diese Twin-Aderendhülsen speziell dafür konzipiert, zwei separate Litzenenden sicher und getrennt zu führen und zu verpressen. Dies verhindert das Aufspleißen der einzelnen Drähte und garantiert eine gleichmäßige Stromverteilung, was die Wärmeentwicklung reduziert und die Lebensdauer der elektrischen Komponenten erhöht.
Hervorragende Materialqualität und Verarbeitung
Die Wahl des richtigen Materials ist entscheidend für die Leistungsfähigkeit und Langlebigkeit elektrischer Komponenten. QUAD legt bei der Fertigung seiner Aderendhülsen größten Wert auf hochwertige Rohmaterialien und präzise Fertigungsprozesse. Die QUAD 22C438 Twin-Aderendhülsen bestehen aus einem Kupferlegierungsmaterial, das für seine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Die Innenfläche ist so gestaltet, dass sie eine maximale Kontaktfläche mit den Kupferlitzen bildet, während die Außenkontur eine sichere und feste Verpressung durch Standardwerkzeuge ermöglicht. Die galvanische Verzinnung dient nicht nur dem Korrosionsschutz, sondern verbessert auch die Kontaktfähigkeit und verhindert die Oxidation der Kupferoberfläche.
Optimale Anwendungsszenarien für höchste Ansprüche
Die QUAD 22C438 Twin-Aderendhülsen mit 4 mm² sind universell einsetzbar und glänzen überall dort, wo mehrere Litzen sicher und geordnet in einer Klemme oder einem Klemmblock aufgenommen werden müssen. Typische Einsatzbereiche umfassen:
- Schaltanlagenbau: Zur sauberen und sicheren Einführung von Steuer- und Lastleitungen in Schaltschränken und Verteilerkästen.
- Industrielle Automatisierung: Für zuverlässige Verbindungen in Steuerungs- und Regelungssystemen, wo Vibrationen und wechselnde Umgebungsbedingungen herrschen.
- Solar- und Energietechnik: Zur Verbindung von Modulverkabelungen und Wechselrichteranschlüssen, wo höchste Zuverlässigkeit gefordert ist.
- Maschinenbau: Für die Verkabelung von Industriemaschinen und Anlagen, bei denen mechanische Beanspruchung und elektrische Integrität im Vordergrund stehen.
- Verteilerinstallationen: Zur geordneten und sicheren Aufnahme von mehreren Leitern an Sammelschienen oder Reihenklemmen.
- Spezialfahrzeugbau: Wo robuste und vibrationsfeste elektrische Verbindungen unabdingbar sind.
Vorteile der QUAD 22C438 Twin-Aderendhülsen
- Doppelte Litzenaufnahme: Ermöglicht die sichere und geordnete Aufnahme von zwei einzelnen Litzen in einer Hülse, was Platz spart und die Übersichtlichkeit erhöht.
- Verhindert Aufspleißen: Die spezielle Bauform hält die einzelnen Drähte der Litze zusammen und verhindert ein Aufspleißen bei der Verpressung und im Betrieb.
- Optimale Stromverteilung: Sorgt für eine gleichmäßige Kontaktfläche und damit für eine verbesserte Stromverteilung und geringere Wärmeentwicklung.
- Hohe mechanische Stabilität: Bietet eine robuste mechanische Verbindung, die auch bei Vibrationen und mechanischer Belastung Bestand hat.
- Korrosionsbeständigkeit: Die Verzinkung schützt die Kupferlitzen und die Hülse vor Oxidation und Umwelteinflüssen.
- Konfektionierung für verschiedene Klemmbereiche: Die 4 mm² Querschnittsgröße deckt einen gängigen Bereich für viele Schalt- und Steuerungsaufgaben ab.
- Hohe elektrische Leitfähigkeit: Das verwendete Kupfermaterial gewährleistet minimale Übergangswiderstände.
- Normgerechte Fertigung: Hergestellt nach relevanten Industriestandards für maximale Kompatibilität und Sicherheit.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Twin-Aderendhülsen |
| Modellbezeichnung | QUAD 22C438 |
| Nennquerschnitt | 4 mm² |
| Farbe | Grau (gemäß DIN-Farbcode für 4 mm²) |
| Anzahl pro Packung | 100 Stück |
| Material | Hochleitfähige Kupferlegierung, galvanisch verzinnt |
| Konstruktion | Doppelkammer-Design für getrennte Aufnahme von zwei Litzen |
| Einsatzbereich | Elektrische Verbindungen in Schaltanlagen, Industrie, Automatisierungstechnik |
| Verpressung | Geeignet für Standard-Sechskant- oder Trapezverpressungswerkzeuge |
| Temperaturbereich | Standard-Betriebstemperaturen im Bereich der Elektroinstallation (typischerweise -25°C bis +105°C) |
FAQ – Häufig gestellte Fragen zu QUAD 22C438 – Twin-Aderendhülsen 4 mm², Grau 100 St.
Was ist der Hauptvorteil einer Twin-Aderendhülse gegenüber einer Standard-Aderendhülse?
Der Hauptvorteil einer Twin-Aderendhülse liegt in ihrer Fähigkeit, zwei einzelne Litzenenden sicher und getrennt in einer einzigen Aufnahme zu fassen und zu verpressen. Dies verhindert das Aufspleißen der Drähte, sorgt für eine geordnetere Verdrahtung und gewährleistet eine gleichmäßigere Stromverteilung, was bei einzelnen Aderendhülsen nicht immer optimal gegeben ist, wenn zwei Leiter zusammengeführt werden müssen.
Für welche Art von Leitern sind diese Twin-Aderendhülsen geeignet?
Die QUAD 22C438 Twin-Aderendhülsen sind speziell für die Aufnahme und Verpressung von flexiblen Kupferlitzen konzipiert. Sie eignen sich nicht für massive Leiter.
Welche Werkzeuge werden für die Verpressung benötigt?
Für die korrekte Verpressung der QUAD 22C438 Twin-Aderendhülsen werden geeignete Crimpzangen für Aderendhülsen mit Trapez- oder Sechskantprofil benötigt. Die passende Größe der Zange und des Werkzeugs ist entscheidend für eine sichere und leitfähige Verbindung. Die für 4 mm² Nennquerschnitt ausgelegten Werkzeuge sind hierfür zu verwenden.
Warum ist die Farbe Grau wichtig?
Die Farbe Grau bei Aderendhülsen kennzeichnet gemäß DIN-Norm den Nennquerschnitt von 4 mm². Dies dient der schnellen und eindeutigen Identifikation und erleichtert die Auswahl der richtigen Aderendhülse während der Installation und Wartung.
Können die Twin-Aderendhülsen auch für eine einzelne Litze verwendet werden?
Obwohl die Hauptanwendung die Aufnahme von zwei Litzen ist, könnten sie theoretisch auch für eine einzelne Litze verwendet werden. Allerdings ist dies nicht der vorgesehene Einsatzzweck und kann zu einer suboptimalen Verpressung und Kontaktierung führen, da die Innenkammern auf die Aufnahme von zwei Litzen ausgelegt sind.
Was bedeutet die galvanische Verzinkung für die Anwendung?
Die galvanische Verzinkung schützt das Kupfer der Aderendhülse vor Oxidation und Korrosion. Dies gewährleistet eine langfristig geringe Übergangswiderstand und damit eine zuverlässige elektrische Verbindung, selbst in anspruchsvollen Umgebungsbedingungen. Sie verbessert auch die Kontaktfähigkeit.
Sind diese Aderendhülsen für den Einsatz im Außenbereich geeignet?
Die galvanische Verzinkung bietet einen guten Korrosionsschutz. Für den direkten Einsatz unter extremen Witterungsbedingungen oder in aggressiven Umgebungen sollten jedoch zusätzliche Schutzmaßnahmen getroffen oder speziell dafür ausgelegte Komponenten verwendet werden. Im typischen Einsatz in Schaltschränken und Anlagen bieten sie jedoch eine sehr gute Langlebigkeit.
