Professionelle Verbindungslösungen für anspruchsvolle Elektroinstallationen
Das QUAD 2011C401 Löt-Stoßverbinder-Sortiment in Gelb ist die definitive Lösung für Elektriker, Techniker und ambitionierte Heimwerker, die auf eine dauerhafte, sichere und professionelle Verbindung von Kabeln im Querschnittsbereich von 4.0 bis 6.0 mm² angewiesen sind. Wenn Standard-Verbindungsmethoden an ihre Grenzen stoßen oder höchste Zuverlässigkeit gefordert ist, bieten diese speziell entwickelten Löt-Stoßverbinder eine überlegene Leistung und Langlebigkeit.
Innovatives Design für maximale Zuverlässigkeit und einfache Anwendung
Das Herzstück des QUAD 2011C401 Sortiments ist sein durchdachtes Design, das Lötprozess und elektrische Isolation in einem einzigen Schritt vereint. Diese fortschrittliche Technologie eliminiert die Notwendigkeit separater Lötgeräte und Isolationsmaterialien, was die Installationszeit erheblich verkürzt und die Fehlerquote minimiert. Die gelbe Farbcodierung signalisiert klar den vorgesehenen Querschnittsbereich, was die Auswahl des richtigen Verbinders beschleunigt und Verwechslungen vermeidet. Die spezielle Innenbeschaffenheit des Verbinders ist darauf ausgelegt, nach dem Erwärmen einen robusten, löttechnisch perfekten Anschluss zu gewährleisten, der mechanischen Belastungen und Umwelteinflüssen standhält.
Überragende Vorteile gegenüber konventionellen Verbindungslösungen
Das QUAD 2011C401 Sortiment hebt sich durch eine Reihe von Vorteilen deutlich von herkömmlichen Methoden wie Klemmverbindern oder einfachen Schrumpfverbindern ab:
- Optimierte elektrische Leitfähigkeit: Durch den direkten Lötprozess wird ein extrem niederohmiger Übergang geschaffen, der Leistungsverluste minimiert und eine effiziente Stromübertragung sicherstellt. Dies ist besonders in Hochstromanwendungen kritisch.
- Unübertroffene mechanische Festigkeit: Die Lötverbindung ist inhärent stabiler und resistenter gegen Vibrationen und Zugkräfte als mechanische Klemmverbindungen. Dies sorgt für eine langanhaltende Integrität der elektrischen Anlage.
- Vollständige Abdichtung und Isolierung: Nach dem fachgerechten Erwärmen bildet sich eine nahtlose, wasser- und staubdichte Barriere, die Korrosion an den Anschlussstellen verhindert und die elektrische Sicherheit erhöht.
- Zeit- und Kostenersparnis: Die integrierte Löt- und Isolationsfunktion reduziert den Arbeitsaufwand und die benötigten Werkzeuge, was zu einer effizienteren und kostengünstigeren Installation führt.
- Langlebigkeit und Zuverlässigkeit: Die Kombination aus hochwertigem Lotkern und schützendem Außenmantel gewährleistet eine außergewöhnliche Lebensdauer, auch unter anspruchsvollen Betriebsbedingungen.
- Sauberes und professionelles Ergebnis: Die Anwendung führt zu einer sehr ordentlichen und ästhetisch ansprechenden Verbindung, die den Standards professioneller Elektroinstallationen entspricht.
Technische Spezifikationen und hochwertige Materialien
Das QUAD 2011C401 Sortiment ist konzipiert, um den höchsten Anforderungen an Material und Verarbeitung gerecht zu werden. Die Auswahl der Komponenten und die präzise Fertigung garantieren eine zuverlässige Leistung über Jahre hinweg.
| Merkmal | Beschreibung |
|---|---|

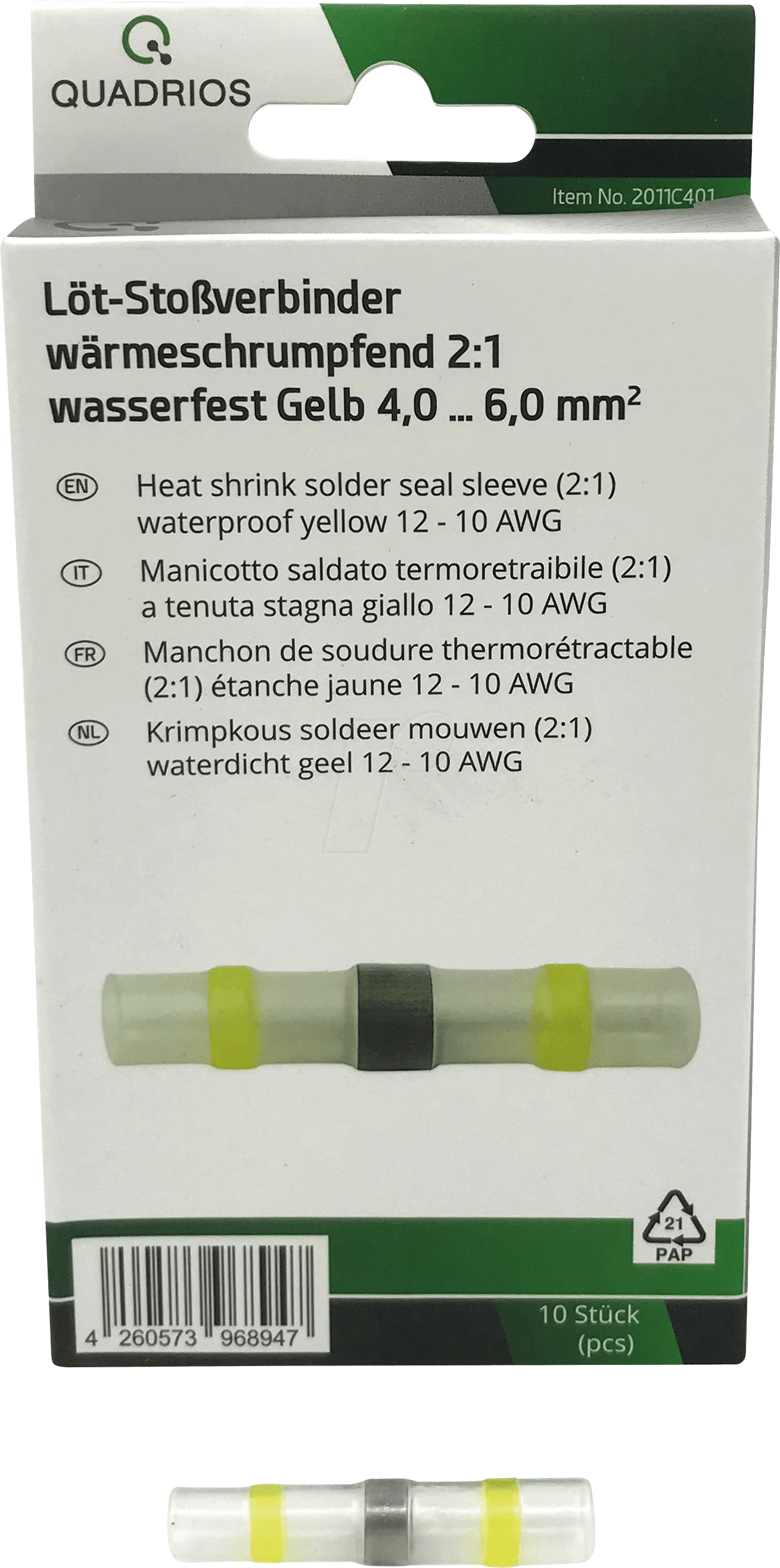

| Produktname | QUAD 2011C401 – Löt-Stoßverbinder-Sortiment |
| Farbe | Gelb |
| Geeigneter Kabelquerschnitt (mm²) | 4.0 – 6.0 |
| Anzahl im Sortiment | 10 Stück |
| Kernmaterial | Hochreines Lot mit Flussmittelanteil, optimiert für schnelle und saubere Lötbarkeit |
| Isolationsmaterial | Hochwertiger, schrumpfbarer Polyolefin-Kunststoff mit innerer Heißschmelzkleberbeschichtung |
| Betriebstemperaturbereich (°C) | -40 bis +125 (nach fachgerechter Anwendung) |
| Schutzart nach Anwendung | IP67 (durch die vollständige Abdichtung) |
| Einsatzgebiete | Fahrzeugverkabelung, Schiffstechnik, industrielle Automatisierung, Reparaturen an Elektrogeräten, Erneuerbare Energien, anspruchsvolle Heimwerkerprojekte |
| Sicherheitszertifizierungen | Entspricht relevanten Normen für elektrische Verbindungen und Materialien im Automobil- und Industriebereich (Herstellerangaben prüfen) |
Anwendungsbereiche und technische Raffinesse
Die Löt-Stoßverbinder QUAD 2011C401 sind prädestiniert für Einsatzgebiete, bei denen Zuverlässigkeit, Langlebigkeit und Sicherheit an erster Stelle stehen. In der Automobilindustrie sind sie unverzichtbar für die Reparatur und Modifikation von Bordnetzen, wo Vibrationen und wechselnde Temperaturbedingungen eine ständige Herausforderung darstellen. Die wasser- und staubdichte Verbindung schützt vor Korrosion und Kurzschlüssen. In der Schiffstechnik sind diese Verbinder aufgrund der aggressiven Umwelteinflüsse wie Salzwasser und hoher Luftfeuchtigkeit eine ideale Wahl. Sie gewährleisten eine sichere elektrische Verbindung, die den rauen Bedingungen auf See standhält.
Auch in der industriellen Automatisierung, wo Maschinen kontinuierlich in Betrieb sind und hohe Anforderungen an die elektrische Stabilität gestellt werden, bieten die QUAD 2011C401 Verbinder eine robuste Lösung. Die präzise Lötverbindung minimiert Signalverluste und gewährleistet eine unterbrechungsfreie Daten- und Stromübertragung. Selbst im Bereich der erneuerbaren Energien, beispielsweise bei der Installation von Solaranlagen oder Windkraftanlagen, wo Langlebigkeit und Wartungsfreiheit entscheidend sind, spielen diese Verbinder ihre Stärken aus.
Für den erfahrenen Elektriker oder den anspruchsvollen Heimwerker bieten diese Verbinder eine Möglichkeit, Reparaturen und Installationen auf einem professionellen Niveau durchzuführen. Die Technik hinter der Verbindung ist elegant: Ein zentraler Lotring schmilzt beim Erwärmen und verbindet die Drahtenden elektrisch. Gleichzeitig schrumpft der äußere Polyolefin-Mantel und zieht sich durch die innere Heißschmelzkleberbeschichtung dicht um die Verbindung. Dies schafft eine mechanisch starke, elektrische und hermetisch abgeschlossene Einheit.
FAQ – Häufig gestellte Fragen zu QUAD 2011C401 – Löt-Stoßverbinder-Sortiment, Gelb – 4.0 … 6.0 mm² – 10 tlg.
Wie wird der Löt-Stoßverbinder QUAD 2011C401 korrekt angewendet?
Die Anwendung ist denkbar einfach und erfordert typischerweise eine Heißluftpistole oder einen spezialisierten Schrumpfschlauch-Erwärmer. Zuerst werden die abisolierten Kabelenden in den Stoßverbinder eingeführt. Anschließend wird der Verbinder gleichmäßig von allen Seiten erwärmt, bis das Lot im Inneren schmilzt und die Kabel verbindet. Sobald das Lot vollständig verflüssigt ist und eine klare, glänzende Verbindung zeigt, wird die Wärme weiterhin angewendet, bis der äußere Schrumpfschlauch sich fest um die Verbindung zieht und alle Lücken abdichtet. Die gelbe Farbmarkierung sollte dabei sichtbar bleiben und als Indikator für den richtigen Querschnitt dienen.
Welches Werkzeug wird für die Anwendung der Löt-Stoßverbinder empfohlen?
Für eine optimale Anwendung wird eine Heißluftpistole mit einstellbarer Temperatur empfohlen. Eine Temperatur von etwa 250-300°C ist in der Regel ausreichend, um das Lot zum Schmelzen zu bringen, ohne das Isoliermaterial zu beschädigen. Alternativ können auch spezielle Schrumpfschlauch-Erwärmer oder, mit Vorsicht, ein leistungsstarker Lötkolben verwendet werden. Wichtig ist eine gleichmäßige Wärmeverteilung, um eine vollständige Lötung und Abdichtung zu gewährleisten.
Sind die Löt-Stoßverbinder QUAD 2011C401 für alle Arten von Kabeln geeignet?
Diese Verbinder sind primär für massive und feindrähtige Kupferleitungen im angegebenen Querschnittsbereich von 4.0 bis 6.0 mm² konzipiert. Sie eignen sich hervorragend für Standard-Isolationsmaterialien wie PVC, PE oder Gummi. Bei der Anwendung mit speziellen Kabeltypen oder Isolierungen ist es ratsam, die Kompatibilität vorab zu prüfen, um sicherzustellen, dass das Isoliermaterial den Verarbeitungstemperaturen standhält.
Wie lange ist die Lebensdauer dieser Löt-Stoßverbinder?
Bei korrekter Anwendung und unter Berücksichtigung des zulässigen Betriebstemperaturbereichs von -40°C bis +125°C ist eine sehr lange Lebensdauer zu erwarten. Die Kombination aus löttechnischer Verbindung und thermisch verschweißtem Schrumpfschlauch bietet einen effektiven Schutz vor Umwelteinflüssen wie Feuchtigkeit, Vibrationen und Korrosion, die herkömmliche Verbindungen beeinträchtigen könnten. Die Langlebigkeit macht sie ideal für dauerhafte Installationen.
Was bedeutet die gelbe Farbcodierung bei diesen Verbindern?
Die gelbe Farbcodierung ist ein standardisiertes Kennzeichnungssystem in der Elektrotechnik. Sie zeigt an, dass dieser spezifische Stoßverbinder für die Verbindung von Kabeln mit einem Querschnitt von 4.0 mm² bis 6.0 mm² vorgesehen ist. Diese klare Kennzeichnung erleichtert die Auswahl des richtigen Verbinders während der Installation erheblich und hilft, Fehler zu vermeiden, indem sichergestellt wird, dass der Verbinder dem Kabelquerschnitt angemessen ist.
Sind diese Löt-Stoßverbinder wasserdicht?
Ja, nach fachgerechter Anwendung bilden die Löt-Stoßverbinder eine nahezu hermetisch dichte Verbindung. Die innere Heißschmelzkleberbeschichtung schmilzt beim Erwärmen und verteilt sich um die Lötstelle und die Kabelisolierung, wodurch eine effektive Abdichtung gegen Wasser und Staub entsteht. Dies entspricht der Schutzart IP67, was die Verbinder ideal für den Einsatz in feuchten oder staubigen Umgebungen macht.
Warum sind diese Verbinder besser als einfache Schrumpfverbinder ohne Lot?
Der entscheidende Unterschied liegt in der integrierten Lötfunktion. Einfache Schrumpfverbinder erfordern eine separate Lötung, bevor sie mit Hitze verschrumpft werden. Die QUAD 2011C401 Löt-Stoßverbinder vereinen beide Schritte in einem. Das Lot sorgt für eine mechanisch und elektrisch überlegene Verbindung, die deutlich robuster und leitfähiger ist als eine rein geklemmte oder gequetschte Verbindung, die man bei Schrumpfverbindern ohne Lot findet. Das Lot minimiert den Übergangswiderstand und garantiert eine stabile elektrische Performance, während der Schrumpfschlauch für die Abdichtung und mechanische Isolation sorgt.
