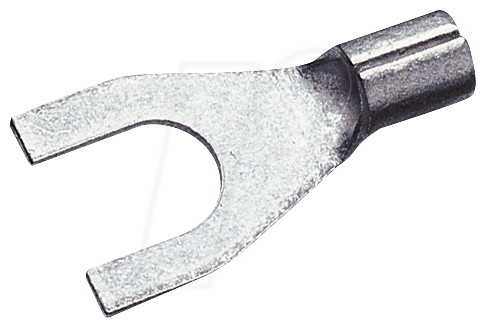

Sichere und Zuverlässige Elektrische Verbindungen mit dem QGS 2,5-4 Quetschkabelschuh (Gabelform, Lochmaß 4,3mm)
Wenn es um die Realisierung elektrischer Installationen geht, ist eine stabile und sichere Kontaktierung unerlässlich. Der QGS 2,5-4 Quetschkabelschuh in Gabelform mit einem präzisen Lochmaß von 4,3mm wurde entwickelt, um genau diese Anforderungen zu erfüllen. Dieses hochwertige Verbindungselement ist die ideale Lösung für Elektriker, Techniker und ambitionierte Heimwerker, die eine langlebige und fehlerfreie Verbindung von Kabeln mit Schraubklemmen sicherstellen möchten.
Optimale Leitfähigkeit und Mechanische Stabilität
Der QGS 2,5-4 Quetschkabelschuh bietet eine überlegene Leistung gegenüber einfachen Crimpverbindungen oder blanken Litzen, insbesondere dort, wo Vibrationen oder mechanische Belastungen auftreten können. Seine Gabelform ermöglicht eine einfache und sichere Montage an Schraubklemmen, wodurch ein Herausrutschen oder Lockern der Verbindung effektiv verhindert wird. Die speziell ausgewählten Materialien garantieren eine optimale elektrische Leitfähigkeit, minimieren den Übergangswiderstand und beugen somit Energieverlusten und übermäßiger Wärmeentwicklung vor. Dies ist entscheidend für die Langlebigkeit und Sicherheit elektrischer Systeme.
Präzise Passform für Industriestandards
Das exakt definierte Lochmaß von 4,3mm ist kein Zufall. Es ist auf gängige Schraubengrößen in elektrischen Schaltanlagen, Verteilerkästen und anderen industriellen Anwendungen abgestimmt. Diese Präzision stellt sicher, dass der Kabelschuh fest auf der Schraube sitzt und eine maximale Kontaktfläche gewährleistet. Im Gegensatz zu ungenauen oder minderwertigen Alternativen, die zu schlechter Kontaktierung und potenziellen Fehlfunktionen führen können, garantiert der QGS 2,5-4 eine zuverlässige und normgerechte Verbindung.
Hervorragende Materialqualität für Langlebigkeit
Die Auswahl des richtigen Materials ist für die Performance und Haltbarkeit von elektrischen Verbindungskomponenten von größter Bedeutung. Der QGS 2,5-4 Quetschkabelschuh wird aus hochwertigem Kupfer gefertigt, welches für seine exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Diese Eigenschaften sind essentiell, um eine langfristig stabile Verbindung auch unter anspruchsvollen Umgebungsbedingungen zu gewährleisten. Die sorgfältige Verarbeitung und die Oberflächenbehandlung tragen zusätzlich zur Widerstandsfähigkeit gegenüber Umwelteinflüssen bei und verlängern die Lebensdauer der Installation signifikant.
Vielseitige Einsatzmöglichkeiten
Der QGS 2,5-4 Quetschkabelschuh ist universell einsetzbar in einer Vielzahl von elektrischen Anwendungen. Dazu gehören:
- Schaltanlagenbau: Zur sicheren Anbindung von Leitern an Leistungsschalter, Sammelschienen und Klemmenblöcke.
- Verteilerkästen: Gewährleistet eine zuverlässige Verbindung in Haushalts- und Industrie-Verteilungen.
- Industrielle Automatisierung: Ermöglicht stabile Verbindungen in Steuerungssystemen und Maschinenverkabelungen.
- Fahrzeugtechnik: Geeignet für diverse elektrische Verbindungen in Nutzfahrzeugen und Spezialmaschinen, wo Robustheit gefragt ist.
- Solaranlagen: Sorgt für sichere und langlebige Verbindungen im DC-Bereich von Photovoltaikanlagen.
- Generelle Elektroinstallation: Eine Standardlösung für alle Anwendungen, die eine sichere Schraubverbindung erfordern.
Technische Spezifikationen und Konstruktionsmerkmale
Der QGS 2,5-4 Quetschkabelschuh zeichnet sich durch seine durchdachte Konstruktion aus, die auf maximale Funktionalität und Sicherheit ausgelegt ist. Die Gabelform ist so konzipiert, dass sie sich optimal an die Geometrie von Schraubklemmen anpasst und eine großflächige, gleichmäßige Druckverteilung ermöglicht. Das Material wird durch einen spezifischen Quetschvorgang mittels einer geeigneten Crimpzange fest mit dem Kabel verbunden. Dies erzielt eine mechanisch extrem belastbare und elektrisch leitfähige Verbindung, die im Vergleich zu vielen anderen Verbindungsmethoden eine deutlich höhere Ausfallsicherheit bietet.
Verarbeitungshinweise für optimale Ergebnisse
Für eine fachgerechte und sichere Installation des QGS 2,5-4 Quetschkabelschuhs sind einige Verarbeitungsschritte zu beachten. Zunächst muss der Leiter des Kabels auf die korrekte Länge abisoliert werden, sodass der isolierte Teil des Kabels gerade bis in den hinteren Teil des Kabelschuhs reicht, ohne dass Isolation in den Kontaktbereich gelangt. Anschließend wird der abisolierte Leiter in den Kabelschuh eingeführt. Die Verbindung wird dann mittels einer geeigneten Crimpzange hergestellt. Hierbei ist darauf zu achten, dass die Zange für die Größe des Kabelschuhs und des Leitermaterials ausgelegt ist. Ein gleichmäßiger und fester Crimp ist entscheidend für die elektrische und mechanische Qualität der Verbindung. Das Lochmaß von 4,3mm erleichtert zudem die exakte Positionierung auf der Schraubklemme.
Qualitätsmerkmale im Überblick
Die überlegene Qualität des QGS 2,5-4 Quetschkabelschuhs manifestiert sich in verschiedenen Aspekten:
- Hochleitfähiges Kupfer: Gewährleistet minimale Übergangswiderstände und höchste Energieeffizienz.
- Robuste Gabelform: Bietet sicheren Halt an Schraubklemmen und schützt vor mechanischer Belastung.
- Präzises Lochmaß (4,3mm): Ermöglicht exakte Passform und optimale Kontaktfläche mit gängigen Schrauben.
- Verstärkte Crimpzone: Sorgt für eine extrem belastbare und dauerhafte Verbindung mit dem Kabel.
- Korrosionsbeständigkeit: Langlebigkeit auch unter feuchten oder aggressiven Umgebungsbedingungen.
- Konformität mit Industriestandards: Erfüllt die Anforderungen für sichere und normgerechte elektrische Installationen.
Vergleich mit alternativen Verbindungstechniken
Im Gegensatz zu einfachen Stoßverbindern oder der direkten Verschraubung von blanken Litzen bietet der QGS 2,5-4 Quetschkabelschuh entscheidende Vorteile. Blank verlegte Litzen sind anfällig für Korrosion, mechanische Beschädigung und können sich durch Vibrationen lockern, was zu erhöhtem Übergangswiderstand und potenziellen Brandgefahren führt. Eine falsche oder zu geringe Anpressung bei der Verschraubung blanker Litzen kann die Kontaktfläche unzureichend machen. Der QGS 2,5-4 hingegen schützt die Litzenenden, sorgt für eine definierte und großflächige Kontaktierung mit der Schraubklemme und bietet durch den Crimpvorgang eine mechanisch hochfeste Verbindung, die auch bei Erschütterungen Bestand hat. Dies macht ihn zur professionellen und sichereren Wahl für anspruchsvolle Anwendungen.
Produktmerkmale im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Quetschkabelschuh |
| Modellbezeichnung | QGS 2,5-4 |
| Form | Gabelform (Ringkabelschuh-Variante) |
| Lochmaß | 4,3mm |
| Geeigneter Kabelquerschnitt | 2,5 mm² |
| Material | Hochleitfähiges Kupfer |
| Oberflächenbehandlung | Verzinnt (Standard für Korrosionsschutz und Lötbarkeit) |
| Isolationsmaterial (falls zutreffend) | Nicht isoliert (für Anwendungen, bei denen Isolation nicht erforderlich oder unerwünscht ist) |
| Mechanische Belastbarkeit | Hervorragend durch fachgerechten Crimpvorgang; übertrifft die Zugfestigkeit des Leiters. |
| Elektrische Leitfähigkeit | Sehr hoch, minimiert Übergangswiderstand. |
| Anwendungstemperaturbereich | Breiter Temperaturbereich, typisch für Kupferverbindungen im Elektroinstallationsbereich (z.B. -40°C bis +150°C, abhängig von der genauen Legierung und Crimpung). |
| Einsatzgebiete | Schaltanlagen, Verteiler, Industrie, Fahrzeugtechnik, Energieerzeugung. |
FAQ – Häufig gestellte Fragen zu QGS 2,5-4 – Quetschkabelschuh, Gabelform, Lochmaß 4,3mm
Was bedeutet das Lochmaß von 4,3mm genau?
Das Lochmaß von 4,3mm bezieht sich auf den Durchmesser des Lochs im Gabelkabelschuh. Dieses Maß ist präzise abgestimmt, um optimal auf gängige Schraubengrößen, wie beispielsweise M4 (4mm Schraubendurchmesser), zu passen und eine sichere und großflächige Verbindung zu gewährleisten.
Ist der QGS 2,5-4 für alle Kabeltypen geeignet?
Der QGS 2,5-4 ist primär für eindrähtige (massive) und feindrähtige Kupferleiter mit einem Querschnitt von 2,5 mm² konzipiert. Die genaue Eignung für spezielle Litzenarten (z.B. hochflexible Litzen) sollte im Zweifel anhand der Crimpwerkzeuge und der spezifischen Anforderungen geprüft werden. In der Regel sind diese Kabelschuhe für Standard-Installationskabel optimiert.
Welche Werkzeuge benötige ich, um den QGS 2,5-4 richtig zu verarbeiten?
Zur fachgerechten Verarbeitung des QGS 2,5-4 Quetschkabelschuhs benötigen Sie eine geeignete Crimpzange, die für Kabelschuhe mit einem Querschnitt von 2,5 mm² ausgelegt ist. Achten Sie darauf, dass die Crimpzange einen präzisen und gleichmäßigen Crimpvorgang ermöglicht, um die optimale elektrische und mechanische Verbindung zu erzielen.
Ist dieser Kabelschuh isoliert?
Nein, der QGS 2,5-4 Quetschkabelschuh mit der Gabelform und dem Lochmaß von 4,3mm ist in der hier angebotenen Variante nicht isoliert. Dies ermöglicht eine direkte und leistungsfähige Verbindung, ist jedoch nur für Anwendungen geeignet, bei denen eine nachträgliche Isolierung der Verbindung vorgesehen ist oder die Umgebung keine isolierenden Maßnahmen erfordert.
Wie stelle ich sicher, dass die Verbindung dauerhaft hält?
Die dauerhafte Haltbarkeit der Verbindung hängt von zwei Hauptfaktoren ab: der Wahl des richtigen Kabelschuhs und des passenden Kabels, sowie der korrekten Verarbeitung. Der QGS 2,5-4 bietet durch seine Konstruktion und das Material bereits eine hervorragende Basis. Eine fachgerechte Crimpung mit einer geeigneten Werkzeugkombination ist entscheidend. Darüber hinaus spielt die Auswahl des richtigen Kabels mit ausreichendem Querschnitt und die Vermeidung von Überlastung der Leitung eine Rolle.
Warum ist die Gabelform besser als eine Ringform in manchen Anwendungen?
Die Gabelform eignet sich besonders gut, wenn Schrauben schnell gewechselt werden müssen oder wenn der Platz auf der Schraubklemme begrenzt ist. Ein Austausch einer Schraube ist bei der Gabelform oft ohne vollständiges Lösen der Klemme möglich, was den Wartungsaufwand reduziert. Bei einer Ringform muss die Schraube in der Regel komplett entfernt werden, um den Kabelschuh aufzusetzen.
Welche Vorteile bietet die Verzinnung des Kupfers?
Die Verzinnung der Kupferoberfläche dient primär dem Korrosionsschutz. Sie schützt das Kupfer vor Oxidation und anderen chemischen Reaktionen, die den Übergangswiderstand erhöhen und die Leitfähigkeit beeinträchtigen könnten. Zudem kann eine Verzinnung die Lötbarkeit verbessern, falls dies für bestimmte Anwendungen relevant sein sollte.
