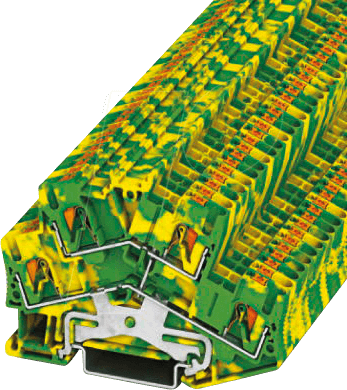

Maximale Sicherheit und Effizienz in der Elektroinstallation mit der PTTBS 2,5-PE Doppelstockklemme
Die PTTBS 2,5-PE Doppelstockklemme in leuchtendem Grün-Gelb ist die essenzielle Lösung für Elektrofachkräfte, die höchste Ansprüche an Sicherheit, Zuverlässigkeit und Platzersparnis in ihrer Verdrahtung stellen. Sie adressiert direkt das Problem der unübersichtlichen und potenziell gefährlichen Leiterführung in Schaltanlagen und Verteilerkästen, indem sie eine klare, strukturierte und sichere Erdungs- bzw. Schutzleiterverbindung auf kleinstem Raum ermöglicht. Für Planer, Installateure und Wartungstechniker bietet diese Klemme eine überlegene Alternative zu improvisierten oder weniger spezialisierten Verbindungstechniken, die oft zu erhöhten Fehlerrisiken und längeren Montagezeiten führen.
Innovative Konstruktion für anspruchsvolle Anwendungen
Die PTTBS 2,5-PE hebt sich durch ihre intelligente Doppelstockbauweise hervor. Diese ermöglicht die Aufnahme von zwei Leitern pro Klemme, was eine signifikante Reduzierung des Platzbedarfs in der Verteilung zur Folge hat. Gerade in modernen Schaltanlagen, wo jeder Kubikzentimeter zählt und eine hohe Dichte an Komponenten erforderlich ist, spielt dieser platzsparende Vorteil seine volle Stärke aus. Die farbliche Kennzeichnung in Grün-Gelb signalisiert eindeutig ihre Funktion als Schutzleiterklemme und trägt somit zur visuellen Sicherheit und einfachen Identifizierung bei. Die robuste Bauweise und die Verwendung hochwertiger Materialien gewährleisten eine langlebige und sichere Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
Überlegene Vorteile der PTTBS 2,5-PE Doppelstockklemme
- Effiziente Platznutzung: Durch die Doppelstockkonstruktion können bis zu zwei Leiter pro Klemme sicher und geordnet geführt werden, was den Platzbedarf in Schaltschränken um bis zu 50 % reduziert im Vergleich zu Einzelklemmen.
- Erhöhte Sicherheit: Die eindeutige Grün-Gelbe Farbgebung kennzeichnet die Klemme als Schutzleiterklemme und minimiert das Risiko von Fehlverdrahtungen, ein entscheidender Faktor für die elektrische Sicherheit.
- Stabile Verbindungen: Die PTTBS 2,5-PE gewährleistet zuverlässige und vibrationsfeste Verbindungen, die auch bei mechanischer Belastung und Temperaturschwankungen Bestand haben und so Ausfälle verhindern.
- Schnelle Montage: Die einfache Handhabung und die klaren Anschlussbereiche ermöglichen eine zügige und fehlerfreie Installation, was wertvolle Zeit bei der Elektroinstallation spart.
- Hohe Strombelastbarkeit: Die Klemme ist für die spezifischen Anforderungen der Schutzleiterführung ausgelegt und bietet eine sichere Leitung von Fehlerströmen gemäß relevanter Normen.
- Klarheit in der Verdrahtung: Die strukturierte Anordnung der Leiter durch die Doppelstockbauweise verbessert die Übersichtlichkeit im Schaltschrank, was die Fehlersuche und Wartung erheblich erleichtert.
- Langlebigkeit: Gefertigt aus hochwertigen, beständigen Materialien, trotzt die PTTBS 2,5-PE Korrosion und mechanischer Beanspruchung und sichert so eine lange Lebensdauer Ihrer Installationen.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Doppelstockklemme, Schutzleiterklemme |
| Modellbezeichnung | PTTBS 2,5-PE |
| Nennquerschnitt | 2,5 mm² (pro Anschluss) |
| Farbe | Grün-Gelb (Schutzleiterkennzeichnung) |
| Anzahl der Anschlüsse | 2 pro Stockwerk, somit 4 Anschlüsse pro Klemme |
| Montageart | Reine Schraubmontage auf Tragschiene (TS 35) |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Kunststoff (z.B. Polyamid PA 6.6) |
| Leiteranschluss-Technik | Schraubklemme mit Zugentlastung für sicheren Halt |
| Maximale Betriebsspannung | Entsprechend den Anforderungen für Schutzleiterfunktionen in Niederspannungsanlagen |
| Umgebungstemperatur (Betrieb) | Typischerweise -40 °C bis +85 °C, abhängig von Herstellerangaben |
| Schutzart (montiert) | Die Klemme selbst trägt zur Isolierung bei; die Schutzart der Gesamtanlage ist entscheidend. |
| Konformität | Entspricht relevanten Normen für elektrische Verbindungen und Schutzleiter, z.B. DIN EN 60947-7-2 |
Die Technologie hinter der PTTBS 2,5-PE: Präzision und Sicherheit
Die PTTBS 2,5-PE Doppelstockklemme repräsentiert einen technologischen Fortschritt in der Verdrahtungstechnik, insbesondere für Schutzleiteranwendungen. Im Kern dieser Klemme steht die Fähigkeit, zwei separate Leiter mit einem Nennquerschnitt von 2,5 mm² sicher und zuverlässig miteinander zu verbinden und gleichzeitig eine Verbindung zur Potentialausgleichsschiene herzustellen. Dies wird durch eine ausgeklügelte Schraubklemmtechnik realisiert, die einen optimalen Anpressdruck auf die Leiter garantiert und somit niederohmige und dauerhaft stabile Kontakte sicherstellt. Die Konstruktion ist darauf ausgelegt, Vibrationen und Temperaturschwankungen standzuhalten, was für die Zuverlässigkeit elektrischer Anlagen unerlässlich ist. Der Einsatz von hochqualitativen Kunststoffen für das Gehäuse, wie sie typischerweise in Polyamid-Verbindern zu finden sind, gewährleistet nicht nur mechanische Robustheit, sondern auch exzellente Isolationseigenschaften und eine hohe Beständigkeit gegenüber mechanischer Beanspruchung und chemischen Einflüssen.
Das Prinzip der Doppelstockbauweise ist dabei entscheidend für die Effizienz. Anstatt zwei separate Klemmen nebeneinander zu setzen, integriert die PTTBS 2,5-PE zwei Anschlussreihen übereinander. Dies maximiert die Dichte der Anschlüsse auf der Hutschiene. Die klare Kennzeichnung in Grün-Gelb ist nicht nur eine optische Konvention, sondern ein sicherheitsrelevantes Merkmal, das die Einhaltung von Installationsvorschriften unterstützt und die Gefahr von Verwechslungen, insbesondere zwischen Phase, Neutral- und Schutzleiter, minimiert. Diese Klemme ist somit ein integraler Bestandteil einer professionellen und normgerechten Elektroinstallation, die höchste Anforderungen an Sicherheit und Langlebigkeit erfüllt.
Einsatzgebiete und Anwendungsbereiche der PTTBS 2,5-PE
Die PTTBS 2,5-PE Doppelstockklemme findet breite Anwendung in allen Bereichen, in denen eine zuverlässige und platzsparende Schutzleiterverbindung von entscheidender Bedeutung ist. Dies umfasst insbesondere:
- Schaltanlagenbau: In der Fertigung von Schaltschränken und Steuerungen für industrielle Anwendungen, Gebäudeautomatisierung und Maschinenbau ist die PTTBS 2,5-PE unerlässlich, um eine effiziente und sichere Erdung der verschiedenen Komponenten zu gewährleisten.
- Verteilerkästen im Wohnungsbau: Auch in der Elektroinstallation von Wohngebäuden trägt die Klemme zur Sicherheit bei, indem sie eine klare und normgerechte Erdung von Steckdosenkreisen und Beleuchtungsanschlüssen ermöglicht.
- Erneuerbare Energien: Bei der Installation von Photovoltaikanlagen, Windkraftanlagen oder Batteriespeichersystemen, wo hohe Leistungen und strenge Sicherheitsvorschriften gelten, spielt die PTTBS 2,5-PE eine wichtige Rolle für die Erdung der Unterkonstruktionen und Wechselrichter.
- Industrielle Automation: In Produktionsstätten und Fabriken, wo Maschinen und Anlagen kontinuierlich in Betrieb sind und höchste Sicherheitsstandards gefordert sind, bietet die Klemme eine robuste Lösung für die zuverlässige Erdung.
- Fahrzeugbau und Verkehrstechnik: In speziellen Anwendungen des Schienenverkehrs, im Fahrzeugbau oder in der Verkehrstechnik, wo robuste und vibrationsfeste Verbindungen unter extremen Bedingungen erforderlich sind, kann die PTTBS 2,5-PE ihre Stärken ausspielen.
- Wartung und Reparatur: Bei der Instandhaltung bestehender Anlagen erleichtert die klare Kennzeichnung und die einfache Montage der PTTBS 2,5-PE die Arbeit des Wartungspersonals und reduziert das Risiko von Fehlern.
Jede Anwendung profitiert von der erhöhten Sicherheit, der Platzersparnis und der Zuverlässigkeit, die die PTTBS 2,5-PE Doppelstockklemme bietet. Sie ist ein Schlüsselelement für jede professionelle Elektroinstallation, die auf Langlebigkeit und maximale Sicherheit ausgelegt ist.
FAQ – Häufig gestellte Fragen zu PTTBS 2,5-PE – Doppelstockklemme, PTTBS 2,5, grün-gelb
Was genau ist eine Doppelstockklemme und wozu dient die PTTBS 2,5-PE?
Eine Doppelstockklemme ist eine spezielle Bauform von Reihenklemmen, die es ermöglicht, zwei Leiter übereinander zu verdrahten. Die PTTBS 2,5-PE ist speziell als Schutzleiterklemme (PE) konzipiert und dient dazu, Schutzleiter sicher und platzsparend in elektrischen Anlagen zu verbinden und zur Erdung weiterzuleiten. Die grün-gelbe Farbgebung signalisiert ihre Funktion als Schutzleiter.
Für welche Leiterquerschnitte ist die PTTBS 2,5-PE geeignet?
Die PTTBS 2,5-PE ist für die Aufnahme von Leitern mit einem Nennquerschnitt von bis zu 2,5 mm² pro Anschluss konzipiert. Dies entspricht den gängigen Anforderungen für Schutzleiter in vielen Installationsbereichen.
Welche Vorteile bietet die Doppelstockbauweise gegenüber einer herkömmlichen Einzelklemme?
Die Doppelstockbauweise ermöglicht die Aufnahme von zwei Leitern pro Klemme übereinander, wodurch der Platzbedarf auf der Hutschiene um bis zu 50 % im Vergleich zur Verwendung von zwei Einzelklemmen reduziert wird. Dies ist besonders vorteilhaft in platzbeschränkten Schaltanlagen und Verteilern.
Ist die PTTBS 2,5-PE auch für andere Leiterfarben als Grün-Gelb geeignet?
Nein, die Grün-Gelbe Farbgebung ist eine internationale Kennzeichnung für Schutzleiter. Die PTTBS 2,5-PE ist explizit für die Funktion als Schutzleiterklemme ausgelegt und sollte auch ausschließlich dafür verwendet werden, um Verwechslungen und damit verbundene Sicherheitsrisiken zu vermeiden.
Welche Montageart wird für die PTTBS 2,5-PE empfohlen?
Die PTTBS 2,5-PE ist für die Montage auf einer Standard-Hutschiene (Tragschiene nach DIN EN 60715, z.B. TS 35) ausgelegt. Dies ermöglicht eine einfache und schnelle Installation in nahezu jedem gängigen Schaltschrank.
Welche Normen und Vorschriften sind bei der Verwendung der PTTBS 2,5-PE zu beachten?
Bei der Installation und Verwendung von Schutzleiterklemmen sind stets die geltenden nationalen und internationalen Normen und Vorschriften für elektrische Installationen zu beachten. Dazu gehören unter anderem die DIN VDE-Normen in Deutschland, wie z.B. die DIN EN 60947-7-2 für Klemmen für Schutzleiter.
Kann die PTTBS 2,5-PE auch für die Verbindung von Außenleitern oder Neutralleitern verwendet werden?
Nein, die PTTBS 2,5-PE ist als Schutzleiterklemme (PE) spezifiziert. Für die Verbindung von Außenleitern (Phase) oder Neutralleitern (N) sind entsprechend gekennzeichnete und geeignete Klemmen zu verwenden, um die elektrische Sicherheit zu gewährleisten.
