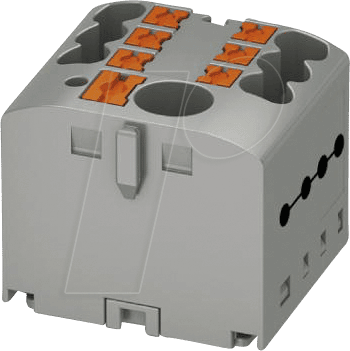

PTFIX 6X2,5 GGY – Der intelligente Verteilerblock für sichere und effiziente Elektroinstallationen
Sie benötigen eine zuverlässige und platzsparende Lösung zur Verteilung von elektrischen Leitungen in Schaltschränken, Verteilungen oder Maschinen? Der PTFIX 6X2,5 GGY Verteilerblock ist die ideale Wahl für Elektrofachkräfte, Anlagenbauer und alle, die eine strukturierte und sichere Kabelorganisation benötigen. Dieses kompakte und robuste Bauteil löst das Problem der unübersichtlichen Verdrahtung und ermöglicht eine schnelle sowie normgerechte Installation, selbst unter beengten Platzverhältnissen.
Maximale Effizienz und Sicherheit durch durchdachtes Design
Der PTFIX 6X2,5 GGY Verteilerblock von Phoenix Contact setzt neue Maßstäbe in puncto Effizienz und Sicherheit. Im Vergleich zu herkömmlichen Klemmleisten oder umständlichen Verbindungsmethoden bietet dieser Verteilerblock eine integrierte und äußerst kompakte Lösung. Seine spezifische Bauform und die hochwertige Verarbeitung garantieren eine dauerhaft sichere Stromübertragung und minimieren das Risiko von Fehlverdrahtungen. Die intuitive Handhabung und die Möglichkeit zur einfachen Gruppierung von Leitungen machen ihn zur überlegenen Wahl für professionelle Anwendungen.
Innovative Technologie für Ihre Elektroinstallation
Der PTFIX 6X2,5 GGY Verteilerblock basiert auf der bewährten PUSH-IN TECHNOLOGY von Phoenix Contact, was eine werkzeuglose und schnelle Verdrahtung ermöglicht. Dies spart wertvolle Installationszeit und reduziert das Risiko von Beschädigungen an den Leitern.
- Schnelle Montage: Einfaches Stecken der Leiter ohne Schrauben oder Crimpen.
- Hohe Anschlussdichte: Ermöglicht die Aufnahme von sechs Adern mit einem Querschnitt von bis zu 2,5 mm² auf kleinstem Raum.
- Flexibilität: Geeignet für massive und flexible Leiter mit oder ohne Aderendhülse.
- Kompaktes Design: Ideal für den Einsatz in platzkritischen Anwendungen wie Schaltschränken und Verteilerdosen.
- Modular erweiterbar: Mehrere Blöcke lassen sich einfach nebeneinander anordnen und erweitern, um zusätzliche Anschlusspunkte zu schaffen.
- Vielfältige Montageoptionen: Befestigung auf Hutschienen (35 mm) oder direkt an der Montageplatte mit entsprechenden Adaptern.
Hervorragende Materialqualität und Verarbeitung
Die Qualität der verwendeten Materialien ist entscheidend für die Langlebigkeit und Sicherheit einer elektrischen Installation. Der PTFIX 6X2,5 GGY Verteilerblock wird aus hochwertigen und isolierenden Kunststoffen gefertigt, die auch unter anspruchsvollen Umgebungsbedingungen bestehen. Die interne Klemmtechnik gewährleistet einen dauerhaft festen und niederohmigen Kontakt.
- Langlebigkeit: Beständig gegen mechanische Belastungen und Umwelteinflüsse.
- Hervorragende Isolation: Verhindert unerwünschte Kriechströme und schützt vor elektrischem Schlag.
- Temperaturbeständigkeit: Geeignet für einen breiten Betriebstemperaturbereich, wie er in industriellen Umgebungen üblich ist.
- Flammwidrigkeit: Erfüllt hohe Sicherheitsstandards gemäß UL 94 V-0.
Technische Spezifikationen im Detail
Für eine transparente und fundierte Entscheidung liefern wir Ihnen die wichtigsten technischen Daten des PTFIX 6X2,5 GGY Verteilerblocks:
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | PTFIX 6/6X2,5-G GY |
| Typ | Verteilerblock |
| Anzahl der Anschlüsse | 6 |
| Nennquerschnitt | 2,5 mm² |
| Maximaler Strom | 24 A |
| Spannungsfestigkeit | 500 V |
| Farbe | Grau (GY) |
| Anschlussart | PUSH-IN TECHNOLOGY |
| Montageart | Hutschienenmontage (35 mm), Montageplatte |
| Temperaturbereich (Umgebungsbedingungen) | -40 °C bis 60 °C |
| Schutzart (montiert) | IP20 |
| Zulassungen | UL, IECEx, ATEX, CSA (abhängig von spezifischer Anwendung und Konfiguration) |
Einsatzgebiete und Anwendungsvielfalt
Der PTFIX 6X2,5 GGY Verteilerblock ist eine vielseitige Lösung, die in zahlreichen Anwendungsbereichen zum Einsatz kommt:
- Schaltschrankbau: Zur übersichtlichen Verdrahtung von Steuerungs- und Automatisierungskomponenten.
- Industrielle Automation: Zur Stromverteilung in Maschinen und Anlagen.
- Gebäudetechnik: Für Installationsverteiler und Unterverteilungen.
- Beleuchtungstechnik: Zur einfachen und sicheren Verteilung von Strom für Lichtinstallationen.
- Erneuerbare Energien: In PV-Anlagen und anderen dezentralen Energieerzeugungssystemen.
- Fahrzeugbau: Zur Verdrahtung in Nutzfahrzeugen und Sonderfahrzeugen.
FAQ – Häufig gestellte Fragen zu PTFIX 6X2,5 GGY – Verteilerblock – PTFIX 6/6X2,5-G GY
Was sind die Hauptvorteile der PUSH-IN TECHNOLOGY bei diesem Verteilerblock?
Die PUSH-IN TECHNOLOGY ermöglicht eine werkzeuglose und äußerst schnelle Verdrahtung. Dies reduziert die Installationszeit signifikant und eliminiert die Notwendigkeit von Spezialwerkzeugen oder dem Vorbereiten der Leiterenden mit Aderendhülsen, was gerade bei massiven Leitern eine erhebliche Erleichterung darstellt.
Kann ich sowohl massive als auch flexible Leiter mit dem PTFIX 6X2,5 GGY verbinden?
Ja, der PTFIX 6X2,5 GGY Verteilerblock ist für die Verbindung von massiven und flexiblen Leitern konzipiert. Bei flexiblen Leitern wird die Verwendung von Aderendhülsen empfohlen, um eine optimale Kontaktierung zu gewährleisten, obwohl die PUSH-IN TECHNOLOGY auch hier oft gute Ergebnisse liefert.
Welche maximale Strombelastbarkeit hat der PTFIX 6X2,5 GGY Verteilerblock?
Der Verteilerblock ist für eine maximale Strombelastbarkeit von bis zu 24 Ampere ausgelegt, vorausgesetzt, der angeschlossene Leiter hat den entsprechenden Querschnitt von 2,5 mm² und die Installation erfolgt gemäß den geltenden Normen und Vorschriften.
Wie wird der PTFIX 6X2,5 GGY Verteilerblock montiert?
Der Verteilerblock kann auf einer Standard-Hutschiene (35 mm) befestigt werden. Alternativ ist auch eine direkte Montage auf einer Montageplatte mittels entsprechender Befestigungslösungen möglich, was eine hohe Flexibilität bei der Schaltschrankgestaltung bietet.
Ist der PTFIX 6X2,5 GGY Verteilerblock für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Der PTFIX 6X2,5 GGY Verteilerblock selbst erfüllt die allgemeinen Sicherheitsstandards. Für spezifische Anwendungen in explosionsgefährdeten Bereichen (ATEX) sind jedoch zusätzliche Prüfungen und entsprechende Zulassungen für die Gesamtanlage erforderlich. Die entsprechenden Zertifizierungen für ATEX sind für dieses Produkt vorhanden, die Anwendung muss aber im Kontext der Gesamtanlage bewertet werden.
Wie viele Leitungen kann ich maximal an einem PTFIX 6X2,5 GGY anschließen?
An einem PTFIX 6X2,5 GGY Verteilerblock können insgesamt sechs einzelne Leitungen mit einem Querschnitt von bis zu 2,5 mm² angeschlossen werden. Jeder der sechs Anschlüsse ist unabhängig und für die Aufnahme einer einzelnen Leitung vorgesehen.
Kann ich mehrere PTFIX 6X2,5 GGY Verteilerblöcke nebeneinander montieren, um mehr Anschlusspunkte zu erhalten?
Ja, die PTFIX-Verteilerblöcke sind modular konzipiert und können einfach nebeneinander auf einer Hutschiene montiert werden. Dies ermöglicht eine flexible Erweiterung der Anschlusspunkte, je nach Bedarf Ihrer Installation, und sorgt für eine aufgeräumte Optik.
