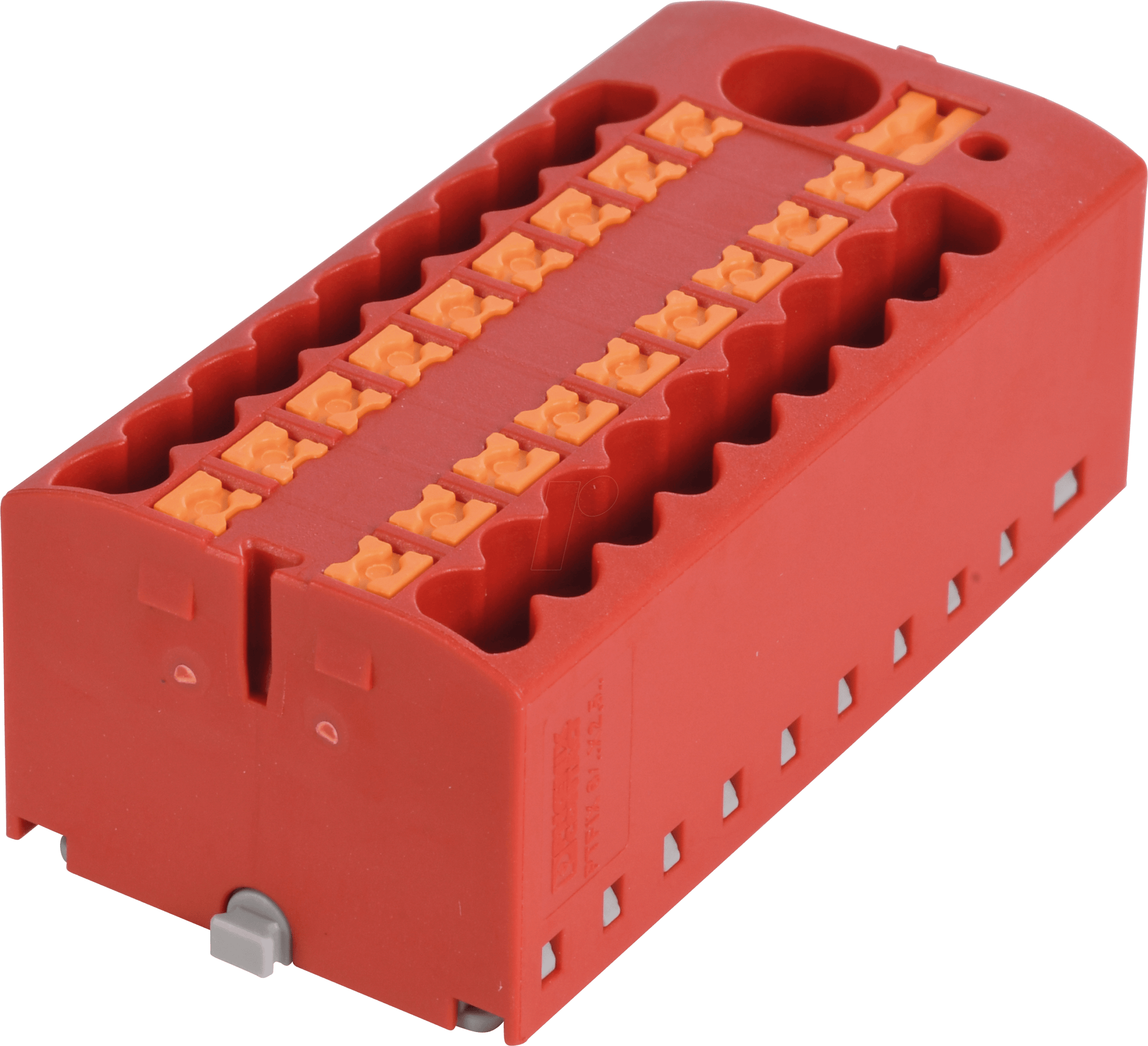

Effiziente Energieverteilung mit dem PTFIX 18X2,5 RD Verteilerblock
Der PTFIX 18X2,5 RD Verteilerblock von Phoenix Contact ist die intelligente Lösung für die zuverlässige und übersichtliche Verteilung elektrischer Energie. Speziell entwickelt für Elektriker, Schaltanlagenbauer und Fachleute im Bereich der Gebäudetechnik, löst dieses Produkt die Herausforderung komplexer Verdrahtungen und sorgt für eine klare Strukturierung von Stromkreisen. Er ist ideal für Anwendungen, bei denen mehrere Verbraucher sicher und gleichzeitig von einer Einspeisung versorgt werden müssen, und minimiert den Aufwand für Installation und Wartung.
Maximale Flexibilität und Zuverlässigkeit
Im Vergleich zu traditionellen Sammelschienen oder mühsamen Einzelverbindungen bietet der PTFIX 18X2,5 RD Verteilerblock eine überlegene Lösung. Seine durchdachte Konstruktion ermöglicht eine schnelle und sichere Montage, selbst in beengten Platzverhältnissen. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand und somit eine hohe Energieeffizienz und Langlebigkeit. Dies reduziert nicht nur den Installationsaufwand, sondern minimiert auch das Risiko von Fehlverdrahtungen und potenziellen Ausfällen, was ihn zu einer verlässlichen Wahl für professionelle Elektroinstallationen macht.
Vorteile auf einen Blick
- Platzsparendes Design: Kompakte Bauform ermöglicht hohe Packungsdichte und optimale Raumnutzung im Schaltschrank.
- Schnelle und einfache Montage: Werkzeuglose Installation und klare Anschlusspunkte reduzieren die Montagezeit signifikant.
- Hohe Strombelastbarkeit: Geeignet für Querschnitte bis 2,5 mm², was eine breite Palette von Anwendungen abdeckt.
- Klar definierte Anschlusspunkte: Jede Klemme ist eindeutig gekennzeichnet, was Verwechslungen vermeidet und die Fehlersuche erleichtert.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit unter anspruchsvollen Bedingungen.
- Sichere elektrische Verbindungen: Hohe Kontaktkraft und geringer Übergangswiderstand für eine sichere und effiziente Stromübertragung.
- Erweiterbarkeit: Potenzial zur weiteren Verteilung durch zusätzliche Blöcke, falls erforderlich.
Technische Spezifikationen im Detail
Der PTFIX 18X2,5 RD Verteilerblock zeichnet sich durch seine hohe technische Ausgereiftheit aus. Mit 18 Anschlussklemmen, die jeweils für einen Leiterquerschnitt von bis zu 2,5 mm² ausgelegt sind, bietet er eine bemerkenswerte Kapazität für die Stromverteilung. Die rote Farbkodierung dient der eindeutigen Kennzeichnung, insbesondere in Verteilungen, wo die Unterscheidung verschiedener Stromkreise von entscheidender Bedeutung ist. Die Verbindungstechnik basiert auf einer Klemmtechnologie, die eine dauerhaft sichere und vibrationsbeständige Verbindung gewährleistet.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Einsatzmöglichkeiten des PTFIX 18X2,5 RD Verteilerblocks sind vielfältig und erstrecken sich über zahlreiche Branchen. Er ist prädestiniert für den Einsatz in:
- Schaltschrankbau: Zur zentralen Verteilung von Steuer- und Leistungssignalen.
- Gebäudetechnik: Für die Verteilung von Stromkreisen in Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik.
- Industrieautomation: Zur Einspeisung von Sensoren, Aktoren und Steuerungskomponenten.
- Verteilungsanlagen: Als Komponente in Unterverteilungen zur Aufteilung von Hauptzuleitungen auf mehrere Abgänge.
- Modulare Aufbauten: Ermöglicht eine flexible und skalierbare Stromverteilung.
Produktmerkmale und Materialqualität
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | PTFIX 18X2,5 RD Verteilerblock |
| Hersteller | Phoenix Contact |
| Artikelnummer | PTFIX 6/18X2,5 RD |
| Anschlussanzahl | 18 |
| Max. Leiterquerschnitt (starr) | 2,5 mm² |
| Max. Leiterquerschnitt (flexibel) | 2,5 mm² |
| Anschlussart | Push-in Klemme (PT) |
| Farbe | Rot |
| Nennspannung | 400 V |
| Nennstrom | 24 A |
| Befestigungsart | Tragschiene (Hutschiene) |
| Material Gehäuse | Hochwertiger, flammhemmender Kunststoff (Polyamid) für erhöhte Sicherheit und Langlebigkeit. Bietet ausgezeichnete elektrische Isolationseigenschaften. |
| Kontaktmaterial | Verzinnte Kupferlegierung für optimalen elektrischen Kontakt und Korrosionsbeständigkeit. Gewährleistet geringe Übergangswiderstände über die gesamte Lebensdauer. |
| Umgebungstemperatur (Betrieb) | -40 °C bis +70 °C. Konzipiert für den zuverlässigen Einsatz in einer Vielzahl von Umgebungsbedingungen. |
| Verschmutzungsgrad | 2 gemäß IEC 60664-1. Ausgelegt für Umgebungen mit geringer Staub- und Feuchtigkeitsbelastung. |
Sicherheit und Normkonformität
Die Konformität mit relevanten Normen wie der IEC 60998-2-2 (Anschlussklemmen für elektrische Installationen in Gebäuden) unterstreicht die hohe Qualität und Sicherheit des PTFIX 18X2,5 RD Verteilerblocks. Die verwendete Push-in-Anschlusstechnik minimiert das Risiko von falsch angeschlossenen Leitern und trägt maßgeblich zur Vermeidung von Kurzschlüssen bei. Die robuste Gehäusekonstruktion schützt die internen Komponenten vor mechanischer Beschädigung und Umwelteinflüssen, was die Betriebssicherheit weiter erhöht.
Ergonomisches Design für einfache Handhabung
Die Anwenderfreundlichkeit steht beim PTFIX 18X2,5 RD Verteilerblock im Vordergrund. Die leuchtend rote Farbgebung dient nicht nur der optischen Unterscheidung, sondern erleichtert auch die schnelle Identifizierung in komplexen Verdrahtungsszenarien. Die Push-in-Anschlusstechnik ermöglicht ein werkzeugloses Stecken und Entriegeln der Leiter. Dies spart wertvolle Zeit bei der Installation und ermöglicht auch bei beengten Platzverhältnissen ein problemloses Arbeiten. Die klare Anordnung der Anschlussstellen verhindert Verwechslungen und erleichtert die Dokumentation.
Langfristige Investition in Ihre Infrastruktur
Die Investition in den PTFIX 18X2,5 RD Verteilerblock ist eine Entscheidung für Qualität und Zuverlässigkeit. Seine langlebige Konstruktion und die durchdachte Technik gewährleisten eine lange Lebensdauer und minimieren den Wartungsaufwand. Dies führt zu einer Reduzierung der Gesamtbetriebskosten und einer Steigerung der Anlagensicherheit. Für Profis, die Wert auf eine professionelle und effiziente Elektroinstallation legen, ist dieser Verteilerblock die erste Wahl.
FAQ – Häufig gestellte Fragen zu PTFIX 18X2,5 RD – Verteilerblock – PTFIX 6/18X2,5 RD
Welche Leiterquerschnitte können mit dem PTFIX 18X2,5 RD angeschlossen werden?
Der PTFIX 18X2,5 RD Verteilerblock ist für die Aufnahme von Leitern mit einem Querschnitt von bis zu 2,5 mm² ausgelegt, sowohl für massive als auch für flexible Leiter.
Wie erfolgt die Montage des PTFIX 18X2,5 RD Verteilerblocks?
Der Verteilerblock wird typischerweise auf einer Standard-Hutschiene (35 mm) montiert, was eine einfache und schnelle Installation in jedem gängigen Schaltschrank ermöglicht.
Ist eine spezielle Werkzeugausrüstung für die Installation erforderlich?
Nein, dank der Push-in-Anschlusstechnik ist für das Einstecken der Leiter kein Spezialwerkzeug erforderlich. Dies vereinfacht den Installationsprozess erheblich.
Was bedeutet die rote Farbkodierung des PTFIX 18X2,5 RD?
Die rote Farbe dient der optischen Kennzeichnung und Unterscheidung bestimmter Stromkreise oder Anschlusspunkte, was insbesondere in komplexen Elektroinstallationen zur Vermeidung von Fehlern beiträgt.
Für welche Art von Anwendungen ist der PTFIX 18X2,5 RD Verteilerblock am besten geeignet?
Der Verteilerblock eignet sich hervorragend für die Energieverteilung in Schaltschränken, Gebäudetechnik, Industrieautomation und überall dort, wo mehrere Verbraucher zuverlässig von einer Einspeisung versorgt werden müssen.
Welche Nennspannung und welchen Nennstrom kann der Verteilerblock verarbeiten?
Der PTFIX 18X2,5 RD ist für eine Nennspannung von 400 V und einen Nennstrom von 24 A ausgelegt.
Kann der PTFIX 18X2,5 RD Verteilerblock mit anderen Verteilerblöcken kombiniert werden?
Ja, die PTFIX-Produktlinie ist modular aufgebaut. Sofern die technischen Spezifikationen übereinstimmen, können mehrere Verteilerblöcke zur Erweiterung der Anschlussmöglichkeiten miteinander verbunden werden.
