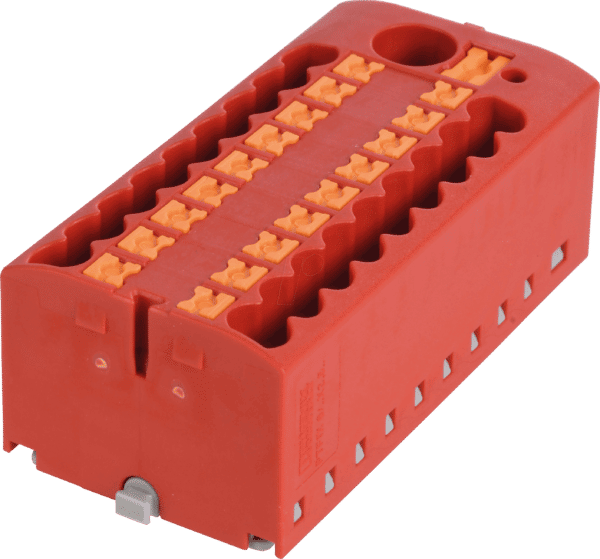

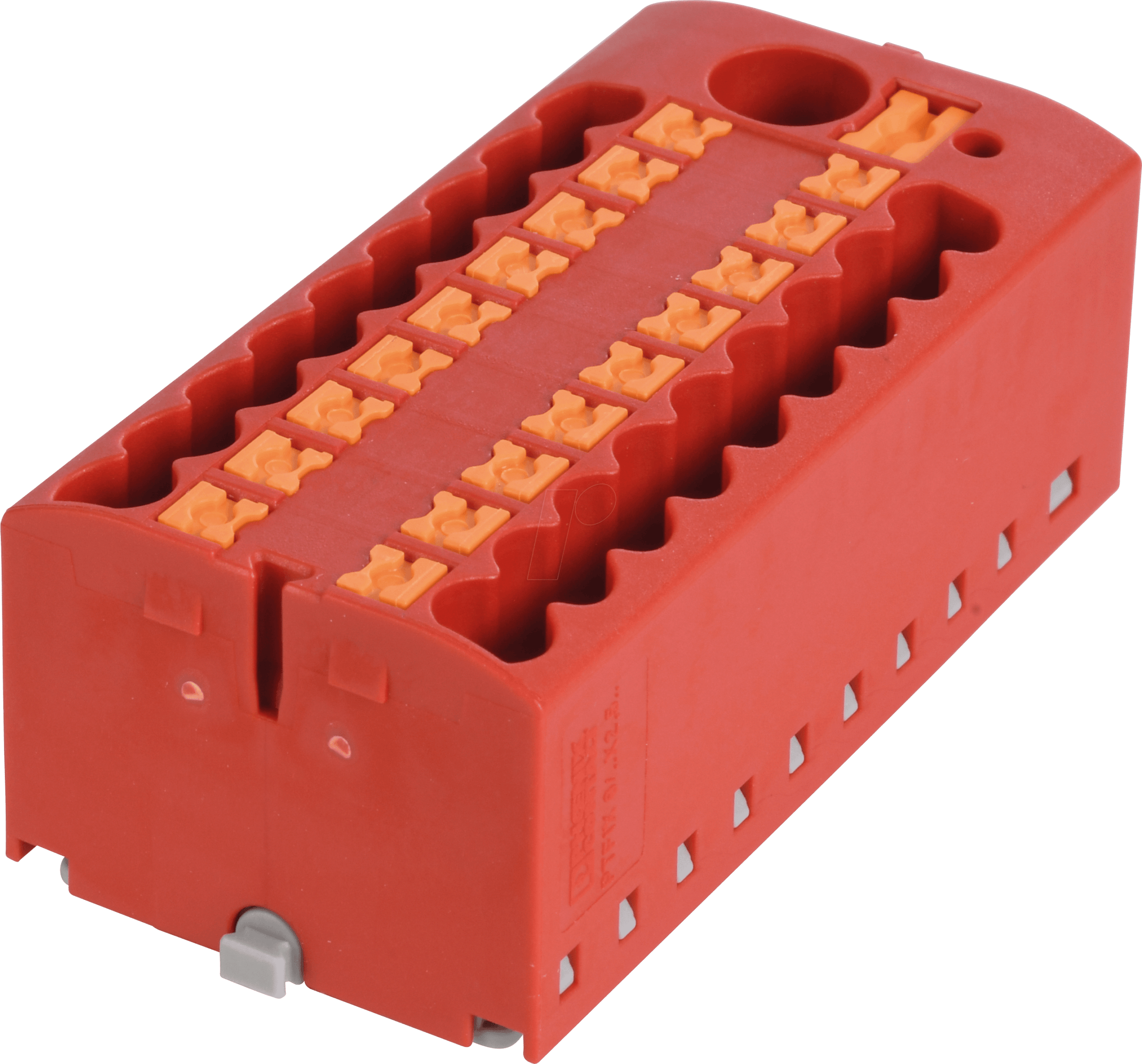

Effiziente Stromverteilung für anspruchsvolle Installationen: PTFIX 18X2,5 GRD Verteilerblock
Der PTFIX 18X2,5 GRD Verteilerblock, auch bekannt als PTFIX 6/18X2,5-G RD, ist die ideale Lösung für Elektriker und Systemintegratoren, die eine zuverlässige und platzsparende Verteilung von elektrischen Leitungen in Schaltschränken, Verteilern und Anlagen benötigen. Er löst das Problem der unübersichtlichen Kabelführung und ermöglicht eine klare, sichere und normgerechte Montage, insbesondere dort, wo Platz und Effizienz entscheidend sind.
Maximale Anschlussvielfalt und höchste Sicherheitsstandards
Der PTFIX 18X2,5 GRD Verteilerblock zeichnet sich durch seine hervorragende Anschlusskapazität und seine robuste Bauweise aus. Im Gegensatz zu herkömmlichen Klemmenleisten bietet dieser Verteilerblock eine kompakte Bauform mit einer hohen Dichte an Anschlusspunkten, was ihn zu einer überlegenen Wahl für moderne Elektroinstallationen macht. Seine ausgereifte Technik gewährleistet eine dauerhafte und sichere elektrische Verbindung, die den strengen Anforderungen industrieller und gewerblicher Umgebungen gerecht wird.
Innovative Technologie für einfache und sichere Verdrahtung
Die fortschrittliche Push-in-Klemmentechnologie des PTFIX 18X2,5 GRD Verteilerblocks revolutioniert die Art und Weise, wie elektrische Verbindungen hergestellt werden. Diese Technologie ermöglicht ein werkzeugloses stecken von flexiblen und massiven Leitern mit Aderendhülsen. Dies spart nicht nur signifikant Installationszeit, sondern minimiert auch das Risiko von Verdrahtungsfehlern. Die klare Kennzeichnung der Anschlüsse und die integrierten Prüfpunkte erhöhen die Wartungsfreundlichkeit und Sicherheit.
Vorteile des PTFIX 18X2,5 GRD Verteilerblocks
- Schnelle und einfache Installation: Dank der Push-in-Klemmentechnologie ist keine Schraubarbeit erforderlich, was die Installationszeit um bis zu 70% reduziert.
- Platzsparendes Design: Die kompakte Bauform und die hohe Anschlussdichte ermöglichen eine effiziente Nutzung des verfügbaren Raums in Schaltschränken.
- Hohe Zuverlässigkeit und Sicherheit: Die Push-in-Verbindung bietet eine vibrationssichere und dauerhaft niederohmige Verbindung, die höchste Sicherheitsstandards erfüllt.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Gebäudeinstallation, im Anlagenbau und in der Automatisierungstechnik.
- Einfache Erweiterbarkeit: Durch spezielle Brücken und Montagezubehör ist eine flexible Anpassung und Erweiterung des Systems möglich.
- Reduzierte Fehlerquote: Die werkzeuglose Montage und klare Kennzeichnung minimieren das Risiko von Installationsfehlern.
- Normkonformität: Entspricht relevanten DIN- und IEC-Normen für elektrische Installationen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Produktbezeichnung | PTFIX 18X2,5 GRD Verteilerblock |
| Hersteller-Artikelnummer | PTFIX 6/18X2,5-G RD |
| Anschlussart | Push-in-Klemme |
| Leiterquerschnitt (flexibel mit Aderendhülse) | 0,14 mm² bis 4 mm² |
| Leiterquerschnitt (massiv/flexibel ohne Aderendhülse) | 0,2 mm² bis 2,5 mm² |
| Anzahl der Anschlusspunkte | 18 |
| Nennstrom | 24 A |
| Nennspannung | 400 V |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff (Polyamid) |
| Farbe | Rot (Gehäuse), Grau (Klemmenbereich) |
| Montageart | TS 35 Tragschienenmontage |
| Isolationsmaterial | Polycarbonat (PC) oder vergleichbare hochisolierende Polymere für Klemmen und Gehäusekomponenten |
| Kontaktmaterial | Verzinnte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Vibrationsfestigkeit | Hohe Beständigkeit durch federgestützte Kontaktierung |
| Umweltverträglichkeit | RoHS-konform, frei von schädlichen Substanzen |
| Prüfzeichen | TÜV, UL, VDE (typisch für Hersteller mit diesen Standards) |
Anwendungsbereiche für maximale Effizienz
Der PTFIX 18X2,5 GRD Verteilerblock findet seinen idealen Einsatz in einer Vielzahl von Umgebungen, wo eine saubere und effiziente Stromverteilung unerlässlich ist. Dazu gehören:
- Schaltschrankbau: Zur einfachen und übersichtlichen Verteilung von Steuer-, Mess- und Leistungskreisen.
- Industrielle Automatisierung: Für die Verkabelung von Sensoren, Aktoren und Steuerungskomponenten.
- Gebäudeinstallation: In Unterverteilungen zur Verteilung von Strom auf verschiedene Verbraucher.
- Einspeise- und Abzweigkästen: Als zentrale Knotenpunkte für die Stromversorgung.
- Anlagenbau: Zur flexiblen und sicheren Integration von elektrischen Komponenten in Maschinen und Anlagen.
- Prototypenbau und Laboranwendungen: Ermöglicht schnelle und flexible Verdrahtungsänderungen.
Qualität und Zuverlässigkeit für professionelle Ansprüche
Die konstruktive Auslegung des PTFIX 18X2,5 GRD Verteilerblocks basiert auf langjähriger Erfahrung in der Entwicklung elektrischer Verbindungstechnik. Die verwendeten Materialien, wie hochwertiger, flammwidriger Kunststoff für das Gehäuse und verzinnte Kupferlegierungen für die Kontakte, gewährleisten eine außergewöhnliche Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen. Die Push-in-Klemmentechnologie, die auf einer federgestützten Kontaktierung beruht, sorgt für eine dauerhaft niederohmige und vibrationssichere Verbindung, die auch unter anspruchsvollen Bedingungen ihre Funktion zuverlässig erfüllt. Die Prüfpunkte an jedem Anschluss ermöglichen zudem eine einfache und schnelle Überprüfung der elektrischen Verbindungen, ohne die Installation unterbrechen zu müssen.
FAQ – Häufig gestellte Fragen zu PTFIX 18X2,5 GRD – Verteilerblock – PTFIX 6/18X2,5-G RD
Was ist die Hauptanwendung des PTFIX 18X2,5 GRD Verteilerblocks?
Der PTFIX 18X2,5 GRD Verteilerblock ist primär für die effiziente und platzsparende Stromverteilung in Schaltschränken, Verteilern und technischen Anlagen konzipiert, wo er eine übersichtliche und sichere Verdrahtung ermöglicht.
Welche Leiterquerschnitte können mit dem PTFIX 18X2,5 GRD angeschlossen werden?
Der Verteilerblock unterstützt flexible Leiter mit Aderendhülsen von 0,14 mm² bis 4 mm² sowie massive oder flexible Leiter ohne Aderendhülse von 0,2 mm² bis 2,5 mm².
Ist eine spezielle Werkzeugausstattung für die Installation des PTFIX 18X2,5 GRD erforderlich?
Nein, dank der Push-in-Klemmentechnologie ist die Installation vollständig werkzeuglos. Leiter werden einfach eingesteckt.
Wie wird die Sicherheit bei der Verwendung des PTFIX 18X2,5 GRD gewährleistet?
Die Sicherheit wird durch die vibrationsfeste Push-in-Verbindung, die Verwendung von hochwertigen, flammwidrigen Materialien und die Erfüllung relevanter Normen und Prüfzeichen gewährleistet. Integrierte Prüfpunkte erhöhen zusätzlich die Sicherheit bei der Wartung.
Kann der PTFIX 18X2,5 GRD auch in Umgebungen mit starken Vibrationen eingesetzt werden?
Ja, die Push-in-Klemmentechnologie ist speziell darauf ausgelegt, eine zuverlässige und vibrationssichere Verbindung zu gewährleisten, was den Einsatz auch in Umgebungen mit mechanischer Belastung ermöglicht.
Welchen Vorteil bietet die rote Farbe des Gehäuses?
Die rote Gehäusefarbe dient der schnellen optischen Erkennung und kann in spezifischen Installationsplänen oder Normen zur Kennzeichnung von Stromzuführungen oder bestimmten Stromkreisen genutzt werden.
Ist der PTFIX 18X2,5 GRD mit anderen Verteilerblöcken desselben Herstellers kompatibel?
Ja, der PTFIX 18X2,5 GRD ist Teil einer Systemlösung und ist typischerweise mit anderen Produkten des Herstellers, wie beispielsweise Brücken und Zubehör, kompatibel, um erweiterte Konfigurationen zu ermöglichen.
