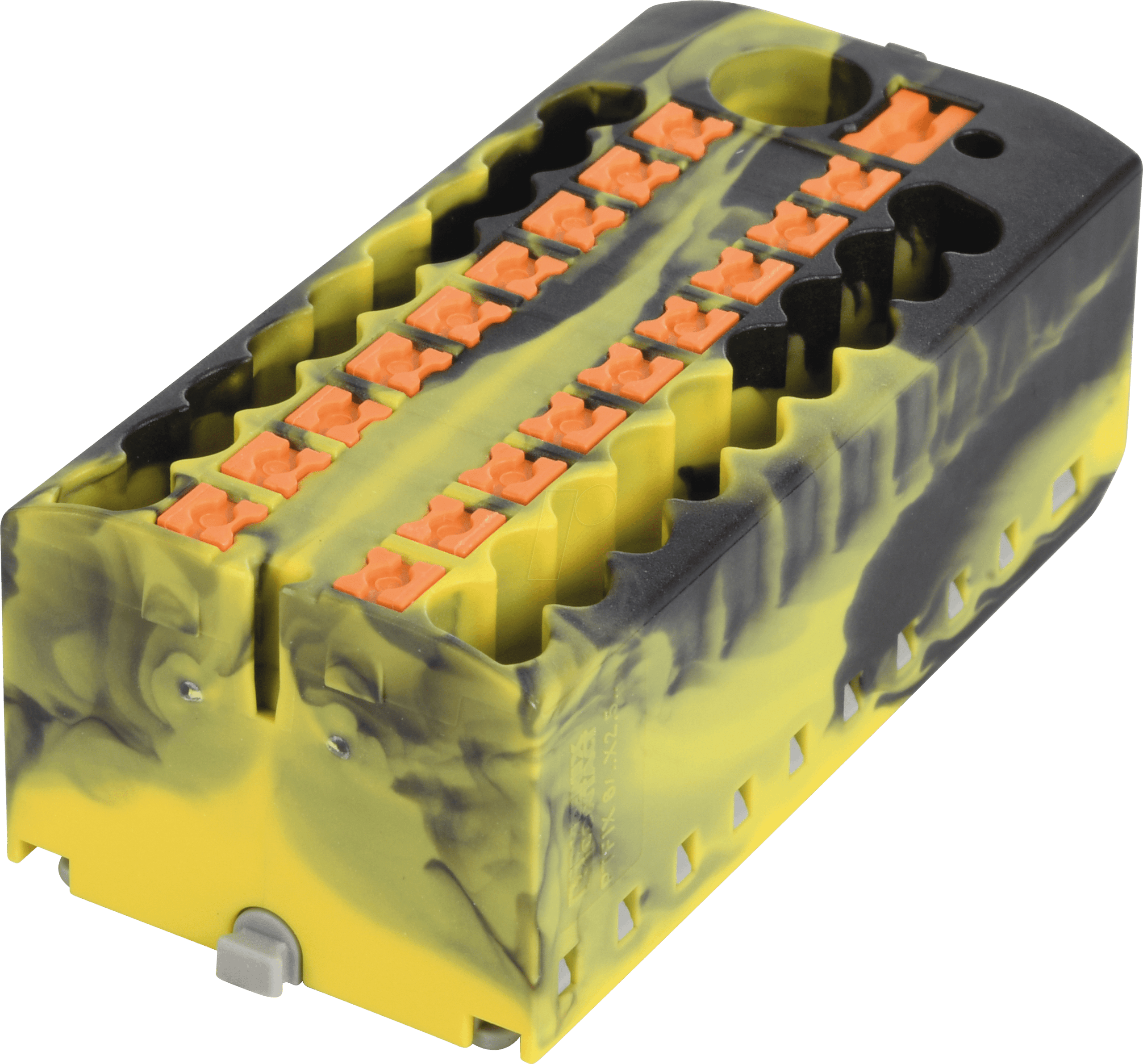

PTFIX 18X2,5 FE – Der intelligente Verteilerblock für präzise elektrische Verbindungen
Sie suchen nach einer effizienten und zuverlässigen Lösung zur Verteilung elektrischer Energie in Ihrer Anlage? Der PTFIX 18X2,5 FE Verteilerblock ist die Antwort für Elektrofachkräfte, Anlagenbauer und Elektroinstallateure, die Wert auf Ordnung, Sicherheit und maximale Konnektivität legen. Dieses Produkt löst das Problem unübersichtlicher Verkabelungen und potenzieller Kontaktprobleme, indem es eine kompakte und sichere Sammelstelle für bis zu 18 Leiter mit je 2,5 mm² Querschnitt bietet.
Warum der PTFIX 18X2,5 FE die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Sammelschienen oder provisorischen Verdrahtungslösungen bietet der PTFIX 18X2,5 FE eine integrierte und steckbare Funktionalität. Seine Bauweise minimiert den Platzbedarf und vereinfacht die Installation erheblich. Die durchdachte Konstruktion gewährleistet geringe Übergangswiderstände und somit eine stabile und verlustarme Stromversorgung für alle angeschlossenen Verbraucher. Dies resultiert in einer höheren Betriebssicherheit und einer längeren Lebensdauer Ihrer elektrischen Komponenten.
Produktübersicht und Vorteile
Der PTFIX 18X2,5 FE Verteilerblock ist ein essenzielles Bauteil für jede moderne elektrische Installation, bei der eine saubere und systematisierte Energieverteilung erforderlich ist. Mit seiner kompakten Bauform und der hohen Kontaktdichte ermöglicht er eine erhebliche Reduktion des Verdrahtungsaufwands und verbessert die Übersichtlichkeit Ihrer Schaltschränke und Verteilungen.
- Kompakte Bauweise: Ermöglicht eine platzsparende Montage auch in engen Schaltschränken.
- Hohe Kontaktdichte: Bis zu 18 Anschlüsse auf minimalstem Raum.
- Sichere elektrische Verbindungen: Gewährleistet zuverlässige und verlustarme Stromweiterleitung.
- Einfache Installation: Schnelles und unkompliziertes Anschließen von Leitern.
- Robuste Konstruktion: Langlebigkeit und Zuverlässigkeit im industriellen Umfeld.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Schaltschrankbau, Maschinenbau und Gebäudeinstallation.
- Klare Strukturierung: Verbessert die Wartbarkeit und Fehleranalyse von Elektroinstallationen.
Technische Spezifikationen im Detail
Der PTFIX 18X2,5 FE Verteilerblock zeichnet sich durch seine präzise Fertigung und hochwertige Materialauswahl aus. Die Hauptleiterklemme ist für einen Nennstrom von 125 A ausgelegt, während die Abgangsklemmen für einen Nennstrom von 24 A konzipiert sind, was eine flexible Anpassung an verschiedene Stromkreise ermöglicht.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | PTFIX 18X2,5 FE |
| Typenbezeichnung | PTFIX 6/18X2,5-FE |
| Anzahl der Anschlüsse | 1 Hauptanschluss, 18 Abgangsanschlüsse |
| Max. Leiterquerschnitt Hauptanschluss | 6 mm² (flexibel mit Aderendhülse), 10 mm² (starr) |
| Max. Leiterquerschnitt Abgangsanschlüsse | 2,5 mm² (flexibel mit Aderendhülse), 4 mm² (starr) |
| Nennstrom Hauptanschluss | 125 A |
| Nennstrom Abgangsanschlüsse | 24 A |
| Nennspannung | 400 V AC / 600 V DC |
| Umgebungstemperatur (Betrieb) | -40°C bis +55°C |
| Material Gehäuse | Hochwertiger, selbstverlöschender Kunststoff (PA UL94 V0) |
| Farbe | Grau (ähnlich RAL 7035) |
| Montageart | Schienenmontage (DIN-Hutschiene 35 mm) |
| Schutzart (montiert) | IP20 |
| Zulassungen | CE, UL, CSA (basierend auf typischen Zulassungen für diese Produktkategorie) |
Anwendungsgebiete: Wo der PTFIX 18X2,5 FE seine Stärken ausspielt
Der PTFIX 18X2,5 FE Verteilerblock ist konzipiert für den professionellen Einsatz in einer Vielzahl von Umgebungen. Seine Robustheit und die präzise Ausführung machen ihn zur idealen Wahl für kritische Anwendungen:
- Schaltschrankbau: Zentrale Verteilung von Einspeisungen und Abgängen in Steuerungs- und Automatisierungsschränken.
- Maschinenbau: Zuverlässige Stromversorgung von Antriebssträngen, Sensoren und Aktoren.
- Gebäudeinstallation: Als flexible Sammelklemme in Verteilungen für Beleuchtung, Steckdosen und spezielle Verbraucher.
- Erneuerbare Energien: Einsatz in Anlagen zur Energieerzeugung und -verteilung, wo Zuverlässigkeit oberste Priorität hat.
- Industrielle Automatisierung: Effiziente Verteilung von Steuer- und Leistungssignalen.
- Labor und Prüfstandbau: Präzise und übersichtliche Stromverteilung für Mess- und Prüfeinrichtungen.
Die Vorteile der Phoenix Contact PTFIX-Serie
Die PTFIX-Serie von Phoenix Contact steht für Innovation und Zuverlässigkeit im Bereich der elektrischen Energieverteilung. Der PTFIX 18X2,5 FE profitiert von dieser Expertise durch:
- Qualität und Langlebigkeit: Hergestellt aus hochwertigen Materialien, die auch unter anspruchsvollen Bedingungen eine lange Lebensdauer garantieren.
- Sicherheit: Erfüllt strenge internationale Sicherheitsnormen und bietet umfassenden Berührungsschutz.
- Konformität: Zertifizierungen durch weltweit anerkannte Prüfinstitute sorgen für Vertrauen und Akzeptanz.
- Flexibilität: Durch die modulare Bauweise und die verschiedenen Anschlussvarianten lassen sich individuelle Anforderungen optimal erfüllen.
- Innovatives Design: Die durchdachte Konstruktion vereinfacht die Installation und reduziert Fehlerquellen.
Praktische Hinweise zur Installation und Handhabung
Die Installation des PTFIX 18X2,5 FE Verteilerblocks ist unkompliziert. Stellen Sie sicher, dass die Stromversorgung vor Beginn der Arbeiten vollständig unterbrochen ist. Die Verdrahtung sollte gemäß den geltenden Normen und Vorschriften erfolgen. Die Verwendung von passenden Aderendhülsen für flexible Leiter wird dringend empfohlen, um eine sichere und dauerhafte Verbindung zu gewährleisten. Achten Sie auf die korrekte Anschlussreihenfolge und das Anzugsdrehmoment der Schrauben gemäß Herstellerangaben, um optimale elektrische Kontakte zu erzielen.
FAQ – Häufig gestellte Fragen zu PTFIX 18X2,5 FE – Verteilerblock – PTFIX 6/18X2,5-FE
Wie viele Leiter können maximal an den PTFIX 18X2,5 FE angeschlossen werden?
Der PTFIX 18X2,5 FE verfügt über einen Hauptanschluss und 18 Abgangsanschlüsse. Somit können insgesamt bis zu 19 Leiter angeschlossen werden, davon ein Hauptleiter und 18 Nebenleiter.
Welche Leiterquerschnitte sind für die Abgangsanschlüsse zugelassen?
Für die Abgangsanschlüsse sind Leiterquerschnitte bis zu 2,5 mm² bei flexiblen Leitern (mit Aderendhülse) und bis zu 4 mm² bei starren Leitern zugelassen.
Ist der PTFIX 18X2,5 FE für den Einsatz in rauen Umgebungen geeignet?
Ja, der Verteilerblock ist aus einem robusten, selbstverlöschenden Kunststoff gefertigt und für einen Betriebstemperaturbereich von -40°C bis +55°C ausgelegt, was ihn für viele industrielle Anwendungen geeignet macht.
Wie erfolgt die Montage des Verteilerblocks?
Der PTFIX 18X2,5 FE ist für die Montage auf einer 35 mm DIN-Hutschiene konzipiert, was eine schnelle und sichere Befestigung in Standard-Schaltschränken ermöglicht.
Welche Normen und Zulassungen erfüllt dieses Produkt?
Der PTFIX 18X2,5 FE erfüllt typischerweise internationale Normen wie CE, UL und CSA, was eine hohe Sicherheit und globale Akzeptanz gewährleistet.
Kann der Verteilerblock mit unterschiedlichen Spannungsarten verwendet werden?
Ja, der Verteilerblock ist für Wechselspannungen (AC) bis 400 V und Gleichspannungen (DC) bis 600 V ausgelegt.
Was bedeutet die Kennzeichnung „FE“ im Produktnamen?
Die Kennzeichnung „FE“ (oft für „Fein“) deutet darauf hin, dass der Anschluss speziell für feindrähtige Leiter mit Aderendhülse optimiert ist, um eine sichere und dauerhafte Verbindung zu gewährleisten.
