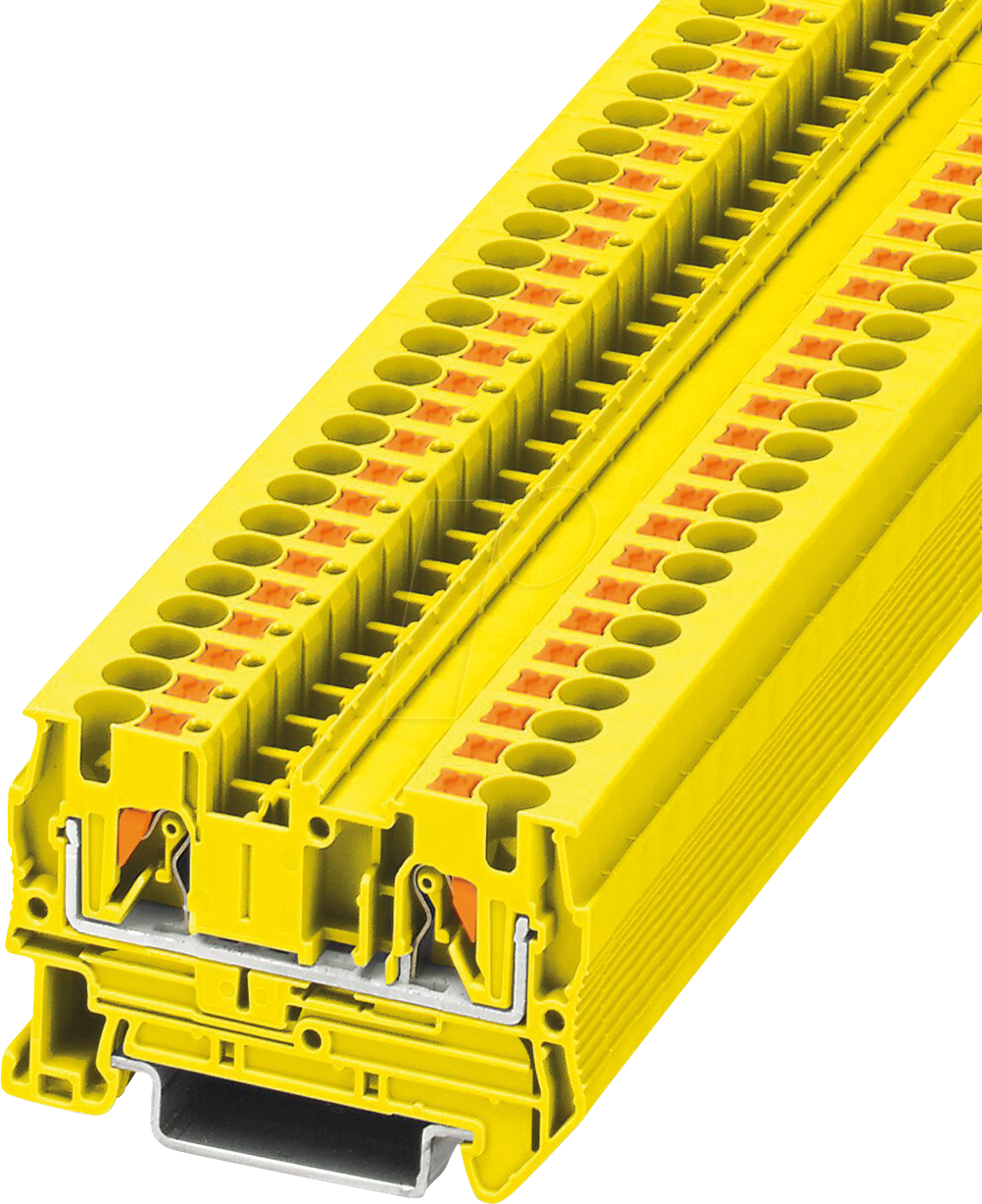

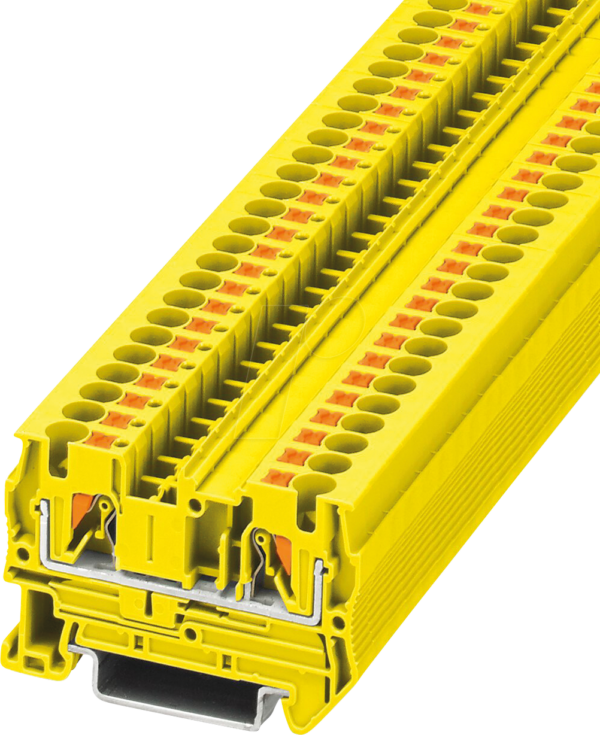

Präzise und Sichere Kabelverbindungen: PT 4 YE – Ihre Ideale Durchgangsklemme
Für Elektriker, Schaltanlagenbauer und alle, die auf eine zuverlässige und normgerechte elektrische Verbindung angewiesen sind, bietet die PT 4 YE Durchgangsklemme in leuchtendem Gelb die perfekte Lösung. Diese Klemme optimiert die effiziente und sichere Verteilung von elektrischen Signalen und Leistung und minimiert das Risiko von Kurzschlüssen oder fehlerhaften Anschlüssen, die in komplexen Anlagen zu kostspieligen Ausfällen führen können. Sie ist konzipiert, um industrielle Standards zu erfüllen und höchste Ansprüche an Sicherheit und Langlebigkeit zu übertreffen.
Warum die PT 4 YE Durchgangsklemme die Überlegene Wahl Ist
Im Gegensatz zu herkömmlichen Klemmtechniken, die oft auf einfache Schraubverbindungen setzen, bietet die PT 4 YE eine gesteuerte und federbasierte Klemmkraft. Dies garantiert eine dauerhaft sichere Verbindung, die auch unter Vibrationen oder Temperaturschwankungen stabil bleibt – ein kritischer Vorteil in anspruchsvollen Umgebungen wie Industrieautomatisierung, Schaltschrankbau und Gebäudetechnik. Die Farbkodierung in Gelb dient nicht nur der optischen Unterscheidung, sondern unterstützt auch die Organisation und schnelle Identifizierung von Stromkreisen, was die Installation und Wartung erheblich erleichtert und die Fehlersuche beschleunigt.
Konstruktion und Technische Vorteile der PT 4 YE
Die PT 4 YE Durchgangsklemme zeichnet sich durch ihre robuste Konstruktion aus hochwertigen Materialien aus, die für eine lange Lebensdauer und maximale Zuverlässigkeit ausgelegt sind. Ihre kompakte Bauform ermöglicht eine platzsparende Montage, selbst in dicht bestückten Schaltschränken. Die innovative Klemmtechnologie stellt eine gleichmäßige Druckverteilung sicher, was die Leiteroberfläche schont und die elektrische Leitfähigkeit optimiert. Dies reduziert den Übergangswiderstand und minimiert somit Energieverluste und Wärmeentwicklung.
- Hohe Strombelastbarkeit: Ausgelegt für anspruchsvolle elektrische Anwendungen, gewährleistet sie eine sichere Übertragung hoher Ströme ohne Überhitzung.
- Vibrationssicherheit: Die bewährte Klemmtechnik hält auch in Umgebungen mit starken Vibrationen zuverlässig stand und verhindert lose Verbindungen.
- Einfache Installation: Werkzeuglose Montage und klare Kennzeichnung reduzieren den Installationsaufwand und minimieren Fehlerquellen.
- Platzsparendes Design: Die kompakte Bauweise ermöglicht eine effiziente Raumnutzung in Schaltschränken und Verteilungen.
- Universelle Kompatibilität: Geeignet für eine breite Palette von Leitertypen und -querschnitten, was Flexibilität in der Anwendung bietet.
- Sicherheitsnormenkonformität: Erfüllt strenge internationale Sicherheitsstandards für den Einsatz in industriellen und gewerblichen Umgebungen.
- Langlebigkeit: Gefertigt aus robusten, korrosionsbeständigen Materialien für eine lange Betriebszeit.
Anwendungsbereiche der PT 4 YE
Die PT 4 YE Durchgangsklemme findet breite Anwendung in zahlreichen Sektoren der Elektrotechnik. Im Industrieanlagenbau werden sie zur Verdrahtung von Maschinen, Steuerungen und Verteilungen eingesetzt, wo Zuverlässigkeit und Sicherheit oberste Priorität haben. Im Schaltschrankbau sind sie unverzichtbar für die strukturelle und elektrische Organisation von komplexen Schaltanlagen. Die Gebäudetechnik profitiert von ihrer einfachen Handhabung und Sicherheit bei der Installation von Beleuchtungsanlagen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie in der Verteilung von Strom in Wohn- und Geschäftsgebäuden. Auch in der Automatisierungstechnik, wo schnelle und präzise Signalübertragung entscheidend ist, spielt die PT 4 YE eine wichtige Rolle. Ihre gelbe Farbgebung erleichtert zudem die Unterscheidung von Plus- und Minuspolen oder Phasen, was die Installation und Wartung sicherer und effizienter gestaltet.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Durchgangsklemme |
| Modellbezeichnung | PT 4 YE |
| Farbe | Gelb |
| Anschlusstechnik | Push-In-Anschlusstechnik (werkzeuglos) |
| Nennspannung | 690 V |
| Nennstrom | 32 A |
| Anzahl der Anschlusspunkte | 2 |
| Leiterquerschnitt, starr (min) | 0,2 mm² |
| Leiterquerschnitt, starr (max) | 4 mm² |
| Leiterquerschnitt, flexibel (min) | 0,2 mm² |
| Leiterquerschnitt, flexibel (max) | 4 mm² |
| Leiterquerschnitt, mit Aderendhülse (min) | 0,2 mm² |
| Leiterquerschnitt, mit Aderendhülse (max) | 2,5 mm² |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (PA66) |
| Klemmenkörpermaterial | Messing vernickelt (für hohe Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolationsmaterial | Hochleistungs-Thermoplast |
| Befestigungsmethode | TS 35 Tragschiene (DIN-Norm) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
| Zertifizierungen | CE, UL, CSA (typische Industriestandards) |
| Marke | PT (Präzision & Technik) |
Häufig gestellte Fragen zu PT 4 YE – Durchgangsklemme, PT 4 gelb
Was ist der Hauptvorteil der Push-In-Anschlusstechnik bei der PT 4 YE?
Der Hauptvorteil der Push-In-Anschlusstechnik bei der PT 4 YE Durchgangsklemme ist die werkzeuglose Installation. Dies spart signifikant Zeit und reduziert das Risiko von Installationsfehlern, da keine Schrauben angezogen werden müssen. Die Verbindung wird durch einfaches Einführen des Leiters hergestellt, was die Effizienz bei der Montage von Schaltanlagen und elektrischen Installationen erheblich steigert.
Ist die PT 4 YE Durchgangsklemme für alle Arten von Leitern geeignet?
Ja, die PT 4 YE Durchgangsklemme ist für eine breite Palette von Leitern ausgelegt. Sie akzeptiert sowohl massive (eindrähtige) als auch flexible (mehrdrähtige) Leiter mit oder ohne Aderendhülse. Dies gewährleistet eine hohe Flexibilität bei der Auswahl der zu verwendenden Kabel und Drahttypen in verschiedenen Anwendungsbereichen.
Welche Leiterquerschnitte kann die PT 4 YE sicher aufnehmen?
Die PT 4 YE Durchgangsklemme kann Leiterquerschnitte von 0,2 mm² bis 4 mm² (starr und flexibel) aufnehmen. Bei der Verwendung von Leitern mit Aderendhülse ist der maximale Querschnitt auf 2,5 mm² begrenzt. Diese Bandbreite deckt die meisten gängigen Anforderungen in der Niederspannungsinstallation und im Schaltschrankbau ab.
Warum ist die gelbe Farbe der PT 4 YE wichtig?
Die gelbe Farbe der PT 4 YE ist ein wichtiges Merkmal für die Organisation und Sicherheit von elektrischen Installationen. Sie dient der schnellen visuellen Identifizierung von Stromkreisen, beispielsweise zur Unterscheidung von Phasen, Neutralleitern oder Erdleitern, je nach Anwendungsstandard. Dies erleichtert die Verdrahtung, Fehlersuche und Wartung und trägt zur allgemeinen Sicherheit bei.
Welche Art von Tragschiene wird für die Montage der PT 4 YE benötigt?
Die PT 4 YE Durchgangsklemme ist für die Montage auf einer Standard-TS 35 Tragschiene gemäß DIN-Norm ausgelegt. Dies ist die gängigste Befestigungsart für Reihenklemmen in Schaltschränken und ermöglicht eine einfache und sichere Montage.
Wie hoch ist die maximale Strombelastbarkeit der PT 4 YE?
Die PT 4 YE Durchgangsklemme ist für eine Nennstromstärke von bis zu 32 Ampere ausgelegt. Dies ermöglicht ihren Einsatz in einer Vielzahl von Anwendungen, die eine zuverlässige Stromübertragung erfordern, von der Steuerungstechnik bis hin zu kleineren Leistungsschaltungen.
Kann die PT 4 YE auch in Umgebungen mit hohen Temperaturen eingesetzt werden?
Ja, die PT 4 YE Durchgangsklemme ist für den Betrieb in einem breiten Temperaturbereich von -40 °C bis +85 °C ausgelegt. Die verwendeten Materialien wie hochwertiger, flammhemmender Kunststoff (PA66) und vernickeltes Messing sind temperaturstabil und gewährleisten auch unter extremen Bedingungen eine sichere und zuverlässige Funktion.
