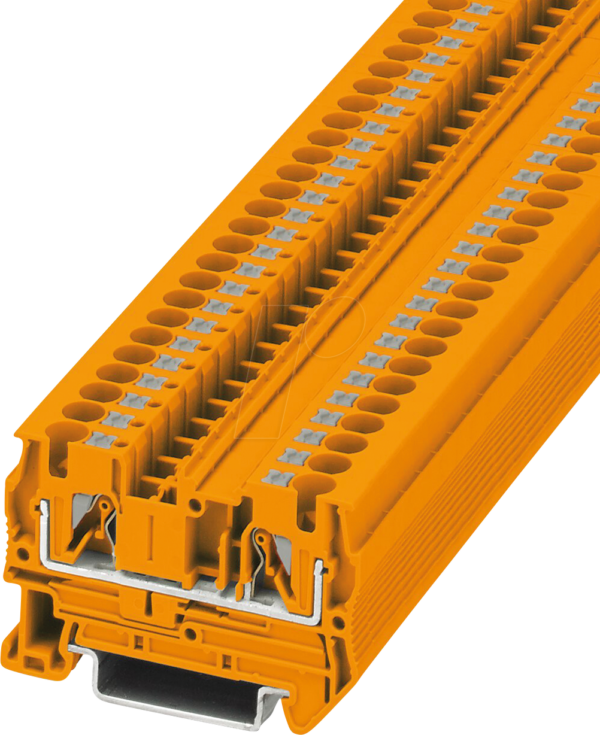

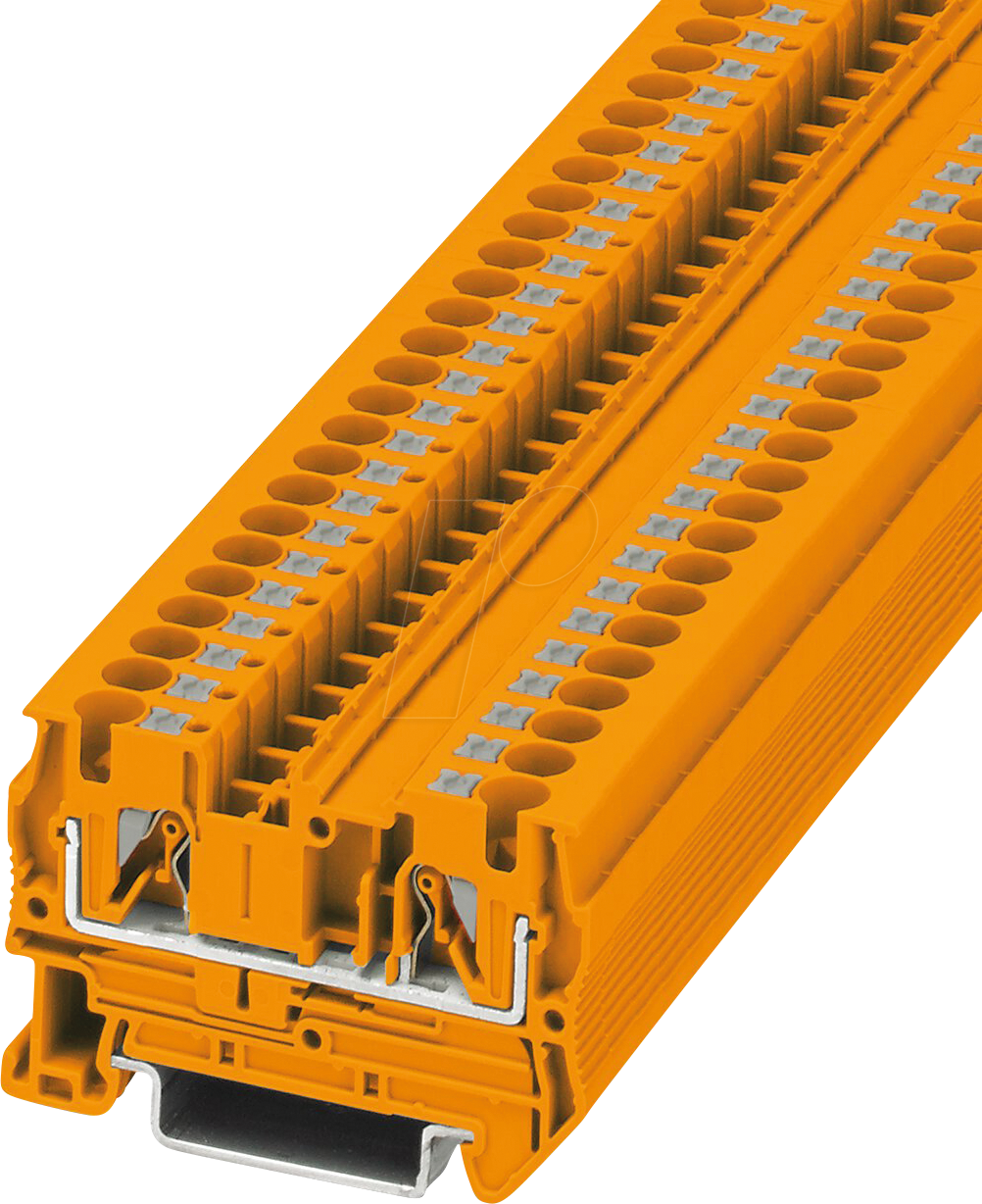

Optimale elektrische Verbindungen mit der PT 4 OG – Durchgangsklemme, PT 4 orange
Die PT 4 OG – Durchgangsklemme, PT 4 orange ist die essentielle Lösung zur sicheren und effizienten Verbindung von elektrischen Leitern in Schaltschränken, Industrieanlagen und anspruchsvollen Elektroinstallationen. Speziell entwickelt für Fachleute, die höchste Zuverlässigkeit und eine saubere Verdrahtung benötigen, übertrifft diese Klemme herkömmliche Verbindungsmethoden durch ihre Robustheit und einfache Handhabung.
Präzise Leistung und unübertroffene Zuverlässigkeit
Wenn es um die elektrische Sicherheit und die Langlebigkeit Ihrer Anlagen geht, sind Kompromisse keine Option. Die PT 4 OG Durchgangsklemme in leuchtendem Orange bietet eine klare visuelle Unterscheidung und gewährleistet eine zuverlässige Stromübertragung unter anspruchsvollsten Bedingungen. Sie ist konzipiert, um Vibrationen standzuhalten und einen dauerhaft geringen Übergangswiderstand zu garantieren, was Ausfallzeiten minimiert und die Betriebssicherheit erhöht.
Hervorragende Eigenschaften der PT 4 OG – Durchgangsklemme, PT 4 orange
- Sichere Kontaktierung: Die Klemmmechanik sorgt für einen festen und sicheren Kontakt, auch bei wechselnden Temperaturen und mechanischer Belastung.
- Einfache Montage: Die intuitive Installation spart Zeit und reduziert den Montageaufwand erheblich, was besonders bei Großprojekten von Vorteil ist.
- Klare Kennzeichnung: Die orange Farbe ermöglicht eine schnelle Identifizierung und erleichtert die Fehlersuche sowie die Wartung.
- Hohe Strombelastbarkeit: Ausgelegt für hohe Stromstärken, um den Anforderungen moderner Industrieanwendungen gerecht zu werden.
- Vibrationsbeständigkeit: Die Konstruktion minimiert das Risiko von Kontaktschwankungen durch Vibrationen, was die Stabilität der Verbindung sichert.
- Korrosionsbeständigkeit: Hochwertige Materialien gewährleisten Beständigkeit gegenüber Umwelteinflüssen und chemischen Einwirkungen.
- Platzsparende Bauweise: Die kompakte Form ermöglicht eine effiziente Raumnutzung im Schaltschrank.
- Zertifizierte Qualität: Erfüllt höchste internationale Standards für elektrische Komponenten.
Technische Spezifikationen und Materialvorteile
Die PT 4 OG – Durchgangsklemme, PT 4 orange zeichnet sich durch ihre sorgfältig ausgewählten Materialien und ihre präzise Fertigung aus, die eine außergewöhnliche Leistungsfähigkeit sicherstellen. Die Klemmkörper sind aus einem robusten, flammhemmenden Polyamid gefertigt, das eine hohe mechanische Festigkeit mit exzellenten dielektrischen Eigenschaften kombiniert. Dies gewährleistet nicht nur die elektrische Isolation, sondern auch die Widerstandsfähigkeit gegenüber thermischer Beanspruchung und mechanischem Stress.
Der Klemmbügel und die Schraube bestehen aus einer vernickelten Kupferlegierung. Diese Materialwahl ist entscheidend, da sie eine hervorragende Leitfähigkeit für minimale Übergangswiderstände bietet und gleichzeitig eine hohe Korrosionsbeständigkeit gewährleistet. Die Vernickelung schützt die Kontaktflächen vor Oxidation und Verschleiß, was für die Langlebigkeit der Verbindung von zentraler Bedeutung ist. Selbst unter rauen Umgebungsbedingungen behält die PT 4 OG ihre Integrität und Funktionalität.
Die orange Farbe ist nicht nur ein Designelement, sondern erfüllt eine wichtige funktionale Aufgabe. Sie dient der schnellen und eindeutigen Identifizierung der Klemmen, was die Effizienz bei der Installation, Wartung und Fehlerbehebung erheblich steigert. In komplexen Schaltschränken ermöglicht diese visuelle Trennung eine schnellere Orientierung und reduziert das Risiko von Verwechslungen, die zu kostspieligen Fehlern führen könnten.
Umfassende Anwendungsgebiete für höchste Ansprüche
Die PT 4 OG – Durchgangsklemme, PT 4 orange ist ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungsbereichen seine Stärken ausspielt. Ihre Robustheit und Zuverlässigkeit machen sie zur idealen Wahl für den Einsatz in industriellen Schaltanlagen, wo sie zur Verteilung und Verbindung von Stromkreisen dient. Die hohe Strombelastbarkeit und die Vibrationsfestigkeit sind hierbei unerlässlich, um einen unterbrechungsfreien Betrieb auch unter widrigsten Bedingungen zu gewährleisten.
In der Automobilindustrie wird die Klemme für die Verkabelung von Steuergeräten und Bordnetzen eingesetzt, wo Zuverlässigkeit und Langlebigkeit höchste Priorität haben. Die kompakte Bauform ermöglicht dabei eine platzsparende Integration in eng bemessene Bauräume. Für Anlagenbauer, die maßgeschneiderte Lösungen für verschiedene Branchen entwickeln, bietet die PT 4 OG eine flexible und bewährte Komponente, die sich nahtlos in bestehende Systeme integrieren lässt.
Auch im Bereich der erneuerbaren Energien, beispielsweise bei der Verkabelung von Photovoltaikanlagen oder Windkraftanlagen, spielt die PT 4 OG ihre Vorteile aus. Hier sind die Witterungsbeständigkeit und die zuverlässige Stromleitung entscheidend für die Langlebigkeit und Effizienz der Anlagen. Ob in der Gebäudeautomation, der Maschinensteuerung oder in der allgemeinen Elektrotechnik – die PT 4 OG Durchgangsklemme steht für Qualität und Sicherheit auf höchstem Niveau.
Produkteigenschaften im Überblick
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Durchgangsklemme |
| Modell | PT 4 OG |
| Farbe | Orange |
| Anschlussquerschnitt (min.) | 0.14 mm² |
| Anschlussquerschnitt (max.) | 4 mm² |
| Anschlussquerschnitt (AWG) | 26 – 12 AWG |
| Nennspannung | 800 V |
| Nennstrom | 32 A |
| Montageart | Tragschienenmontage (35mm DIN-Schiene) |
| Gehäusematerial | Polyamid (PA), flammhemmend |
| Leiteranschluss-Technologie | Schraubanschluss |
| Anzahl der Anschlüsse pro Pot | 2 |
| Umgebungstemperatur (Betrieb) | -40°C bis +80°C |
| Verschmutzungsgrad | 3 |
| Isolationsgruppe | I |
FAQ – Häufig gestellte Fragen zu PT 4 OG – Durchgangsklemme, PT 4 orange
Was ist der Hauptvorteil der orangen Farbe bei der PT 4 OG Klemme?
Die leuchtend orange Farbe der PT 4 OG Durchgangsklemme dient primär der schnellen und eindeutigen visuellen Identifizierung. Dies erleichtert die Fehlersuche, Wartung und Installation erheblich, da die orangefarbenen Klemmen leicht von anderen Komponenten unterschieden werden können, was die Effizienz und Sicherheit in elektrischen Installationen erhöht.
Für welche Kabelquerschnitte ist die PT 4 OG Durchgangsklemme ausgelegt?
Die PT 4 OG Durchgangsklemme ist für einen breiten Bereich von Kabelquerschnitten ausgelegt, typischerweise von 0.14 mm² bis 4 mm². Sie unterstützt auch amerikanische AWG-Standards von 26 bis 12 AWG, was eine hohe Flexibilität bei der Anwendung mit verschiedenen Leitertypen ermöglicht.
Welche Nennspannung und Strombelastbarkeit bietet die PT 4 OG Klemme?
Die PT 4 OG Durchgangsklemme ist für eine Nennspannung von bis zu 800 V und eine Nennstrombelastbarkeit von 32 A ausgelegt. Diese Werte machen sie für eine Vielzahl von anspruchsvollen Anwendungen in industriellen Umgebungen und Schaltanlagen geeignet.
Wie wird die PT 4 OG Durchgangsklemme montiert?
Die Montage der PT 4 OG Durchgangsklemme erfolgt üblicherweise auf einer 35mm DIN-Tragschiene. Diese standardisierte Montagemethode gewährleistet eine einfache und sichere Befestigung im Schaltschrank und eine schnelle Integration in bestehende oder neue Anlagen.
Ist die PT 4 OG Klemme auch für den Einsatz unter rauen Umgebungsbedingungen geeignet?
Ja, die PT 4 OG Durchgangsklemme ist robust konstruiert und besteht aus hochwertigen Materialien wie flammhemmendem Polyamid und vernickelter Kupferlegierung. Dies verleiht ihr eine hohe Beständigkeit gegenüber Vibrationen, Temperaturschwankungen und Korrosion, wodurch sie sich ideal für den Einsatz unter rauen Umgebungsbedingungen eignet.
Welche Art von Verbindungsmechanismus verwendet die PT 4 OG?
Die PT 4 OG Durchgangsklemme verwendet einen Schraubanschlussmechanismus. Dieser sorgt für eine sichere und dauerhaft niederohmige Verbindung zwischen Leiter und Klemme, auch bei mechanischen Belastungen und Vibrationen.
Kann die PT 4 OG Klemme zur Kennzeichnung von Stromkreisen verwendet werden?
Obwohl die orange Farbe primär der Identifizierung der Klemme selbst dient, kann sie indirekt zur Kennzeichnung von Stromkreisen beitragen, insbesondere wenn bestimmte Stromkreise oder Komponenten standardmäßig mit orangefarbenen Klemmen versehen werden. Dies ist jedoch eine praktische Anwendung und keine primäre Funktion der Farbe.
