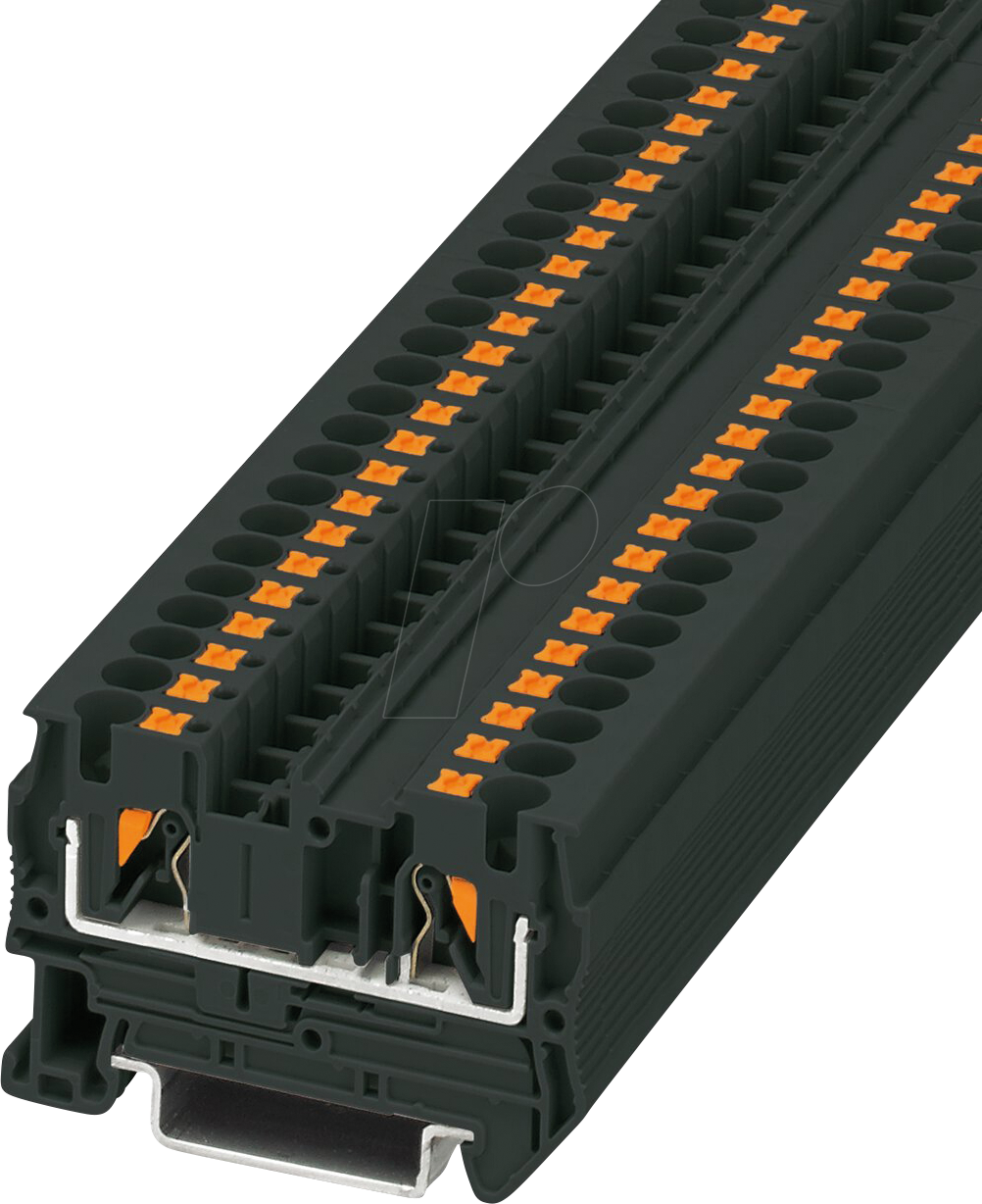

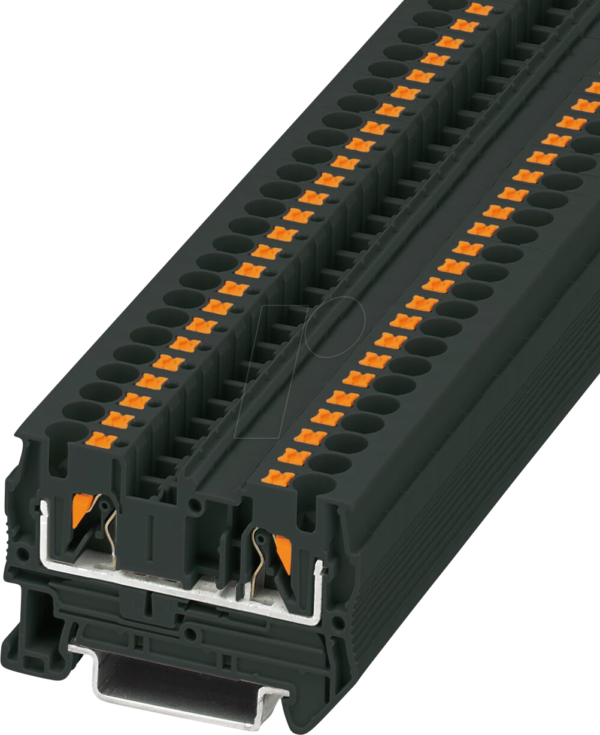

PT 4 BK – Durchgangsklemme, PT 4 Schwarz: Präzision und Sicherheit für Ihre elektrische Installation
Die PT 4 BK Durchgangsklemme in elegantem Schwarz ist die ideale Lösung für zuverlässige und sichere Verbindungen in jeder anspruchsvollen elektrischen Installation. Entwickelt für Fachhandwerker und anspruchsvolle Heimwerker, die höchste Standards an Sicherheit und Langlebigkeit erwarten, löst diese Klemme das Problem unsicherer oder unordentlicher Verkabelungen und bietet eine strukturierte, dauerhafte Verbindungslösung.
Überlegene Konnektivität und Installationseffizienz
Im Vergleich zu Standard-Durchgangsklemmen oder improvisierten Verbindungsmethoden bietet die PT 4 BK von Phoenix Contact einen entscheidenden Vorteil durch ihre speziell entwickelte Bauform und hochwertige Materialien. Dies gewährleistet eine extrem stabile und langlebige elektrische Verbindung, die Vibrationen standhält und das Risiko von Kurzschlüssen oder Unterbrechungen minimiert. Die schnelle und unkomplizierte Montage spart wertvolle Zeit bei der Installation und reduziert potenzielle Fehlerquellen, was sie zur überlegenen Wahl für professionelle Anwendungen macht.
Robuste Konstruktion für maximale Zuverlässigkeit
Die PT 4 BK Durchgangsklemme zeichnet sich durch ihre außergewöhnliche Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung aus. Das Gehäusematerial, typischerweise Polyamid (PA), ist bekannt für seine hohe Schlagzähigkeit, Abriebfestigkeit und Beständigkeit gegenüber chemischen Einflüssen. Dies garantiert eine lange Lebensdauer und zuverlässige Funktion auch unter widrigen Bedingungen. Die integrierte Zugentlastung schützt die angeschlossenen Leiter vor Beschädigung und sorgt für eine sichere mechanische Fixierung, ein Merkmal, das bei einfacheren Klemmen oft fehlt.
Sichere Leiterführung und Platzoptimierung
Die kompakte Bauweise der PT 4 BK ermöglicht eine effiziente Nutzung des Bauraums in Schaltschränken und Verteilerkästen. Trotz ihrer geringen Größe bietet sie eine hohe Strombelastbarkeit und Spannungsfestigkeit, was sie für eine breite Palette von Anwendungen qualifiziert. Die klare Kennzeichnung und die Möglichkeit zur Beschriftung erleichtern die Wartung und Fehlersuche erheblich, da jede Verbindung sofort identifizierbar ist. Dies fördert eine systematische und gut organisierte Installation, was sich positiv auf die Gesamtsicherheit und Effizienz des elektrischen Systems auswirkt.
Technische Spezifikationen und Leistungsparameter
Die PT 4 BK Durchgangsklemme ist für eine Nennspannung von bis zu 800 V ausgelegt und bewältigt Nennströme von bis zu 32 A. Diese Werte unterstreichen die Eignung für anspruchsvolle industrielle Anwendungen sowie für leistungsstarke Haushaltsinstallationen. Der Anschlussquerschnitt für massive und flexible Leiter liegt zwischen 0,2 mm² und 4 mm², was eine hohe Flexibilität bei der Wahl der Leiter ermöglicht. Die Klemmtechnologie, basierend auf der bewährten PUSH-IN-Verbindungstechnologie, ermöglicht einen schnellen und werkzeuglosen Anschluss von Adern. Dies reduziert die Installationszeit signifikant und minimiert das Risiko von Installationsfehlern.
Vorteile auf einen Blick
- Sicherer und dauerhafter Anschluss: Die PUSH-IN-Technologie gewährleistet einen festen und zuverlässigen Kontakt.
- Hohe Strom- und Spannungsbelastbarkeit: Geeignet für anspruchsvolle Anwendungen mit Nennwerten von bis zu 32 A und 800 V.
- Schnelle und werkzeuglose Montage: Spart Installationszeit und reduziert Fehlerquellen.
- Kompakte Bauweise: Ermöglicht platzsparende Installationen in Schaltschränken und Verteilerkästen.
- Hochwertige Materialien: Gehäuse aus robustem Polyamid (PA) für Langlebigkeit und Beständigkeit.
- Vibrationsfestigkeit: Sorgt für eine stabile Verbindung auch unter mechanischer Belastung.
- Klare Kennzeichnungsmöglichkeiten: Erleichtert die Wartung, Fehlersuche und Organisation.
- Umfassende Konformität: Erfüllt relevante internationale Sicherheitsstandards und Normen für elektrische Komponenten.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Durchgangsklemme |
| Modellbezeichnung | PT 4 BK |
| Farbe | Schwarz |
| Anschlussart | PUSH-IN-Anschlusstechnik |
| Nennspannung | 800 V |
| Nennstrom | 32 A |
| Anschlussquerschnitt (massiv) | 0,2 mm² – 4 mm² |
| Anschlussquerschnitt (flexibel) | 0,2 mm² – 2,5 mm² (mit Aderendhülse) |
| Gehäusematerial | Polyamid (PA) – für hohe mechanische Stabilität und thermische Belastbarkeit |
| Montageart | Schnappbefestigung auf Hutschiene (35 mm) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C – gewährleistet Funktionssicherheit in breitem Temperaturbereich |
| Schutzart | IP20 (bei ordnungsgemäßer Installation) – Schutz vor Berührung und Fremdkörpern ab 12,5 mm |
| Abmessungen (L x B x H) | ca. 67 mm x 5 mm x 45 mm (Standardmaße für Hutschiene) |
| Isolationsgruppe | IIIa nach VDE – hohe Sicherheit gegen elektrische Durchschläge |
| Anzahl der Anschlüsse pro Potenziellen | 1 (Durchgangsklemme) |
Einsatzgebiete der PT 4 BK
Die PT 4 BK Durchgangsklemme ist ein unverzichtbares Bauteil in einer Vielzahl von elektrischen und elektronischen Systemen. Ihre Vielseitigkeit und Zuverlässigkeit machen sie zur bevorzugten Wahl für:
- Schaltschrankbau: Zur sicheren und geordneten Verdrahtung von Steuerungs- und Automatisierungskomponenten, Motorschutzschaltern, Relais und Klemmenleisten.
- Industrielle Automatisierung: In Fertigungsanlagen, Roboterzellen und Prozesssteuerungen, wo eine hohe Vibrationsfestigkeit und Langlebigkeit gefordert sind.
- Gebäudeinstallation: In Verteilern für Beleuchtungsanlagen, Heizungs-, Lüftungs- und Klimatisierungssystemen (HLK) sowie in Sicherheitstechnik-Anwendungen.
- Maschinenbau: Zur Verdrahtung von Maschinensteuerungen, Bedienfeldern und Anlagenkomponenten.
- Energieverteilung: In Unterverteilungen und Anschlusskästen zur sicheren Trennung und Weiterleitung von Stromkreisen.
- Prototypenbau und Laboranwendungen: Für flexible und wiederholbare Anschlusslösungen in Entwicklungsumgebungen.
Die schwarze Farbgebung dient nicht nur der Ästhetik, sondern kann auch zur besseren Unterscheidung von Funktionsgruppen innerhalb eines Schaltschranks beitragen.
Erweiterte Anwendungsmöglichkeiten durch Zubehör
Die PT 4 BK ist Teil eines umfassenden Klemmenkonzeptionssystems, das die Möglichkeit bietet, die Funktionalität durch Zubehörteile zu erweitern. Dazu gehören beispielsweise Endkappen zur Abdeckung von Reihenklemmen, Trennstege zur elektrischen Trennung von Potenzialen sowie verschiedenfarbige Brücker zur Potenzialverteilung. Diese Flexibilität erlaubt eine maßgeschneiderte Anpassung an spezifische Projektanforderungen und optimiert die Organisation und Sicherheit der Verdrahtung.
Wichtigkeit der korrekten Installation
Für die optimale Leistung und Sicherheit der PT 4 BK Durchgangsklemme ist die fachgerechte Installation von größter Bedeutung. Dies beinhaltet:
- Die Verwendung von Aderendhülsen für flexible Leiter, um ein Ausfransen der Litzen zu verhindern und einen sicheren Kontakt zu gewährleisten.
- Die Einhaltung der maximal zulässigen Anschlussquerschnitte und Strom-/Spannungswerte, wie sie in den technischen Daten angegeben sind.
- Die ordnungsgemäße Montage auf einer 35 mm Hutschiene, um einen stabilen Halt und die korrekte elektrische Verbindung zu sichern.
- Die Durchführung von Überprüfungen nach der Installation, um die Sicherheit und Funktionalität des gesamten Stromkreises zu bestätigen.
Die Einhaltung dieser Richtlinien trägt maßgeblich zur Langlebigkeit und zuverlässigen Funktion der Klemme bei.
