Optimale Sockellösung für 32-polige PLCC-Chips

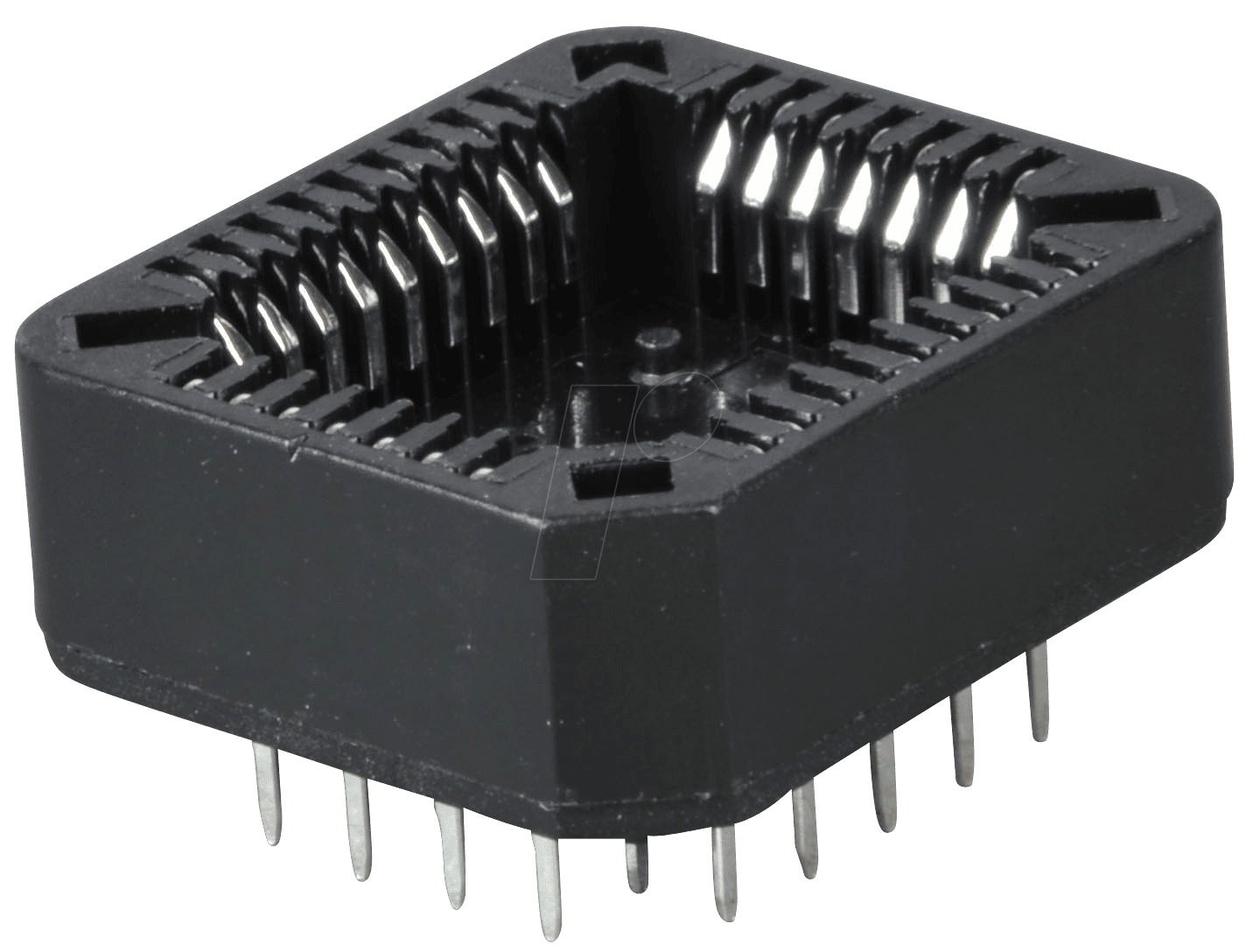

Die PLCC 32 – IC-Fassung, 32-polig, PLCC ist die essenzielle Komponente für jeden Elektronikentwickler, Ingenieur oder ambitionierten Bastler, der eine sichere, zuverlässige und wiederholbar lösbare Verbindung für 32-polige PLCC-ICs benötigt. Wenn Sie die Notwendigkeit haben, integrierte Schaltkreise (ICs) effizient in Ihre Schaltungen zu integrieren, ohne sie direkt löten zu müssen, bietet diese Fassung eine überlegene Alternative, die die Lebensdauer Ihrer Komponenten schützt und den Entwicklungsprozess vereinfacht.
Warum PLCC 32 – IC-Fassung, 32-polig, PLCC die überlegene Wahl ist
Standardlösungen, die direktes Löten von ICs erfordern, sind oft fehleranfällig, erzeugen thermische Belastung für den Chip und erschweren den Austausch oder die Fehlersuche erheblich. Die PLCC 32 Fassung löst diese Probleme durch eine steckbare Verbindung, die:
- Schutz vor thermischer Überlastung: Die Fassung agiert als Puffer und vermeidet direkte Hitzeeinwirkung auf den IC während des Lötprozesses.
- Einfacher Austausch und Wartung: Defekte oder zu aktualisierende ICs können mühelos ausgetauscht werden, ohne dass aufwendiges Entlöten erforderlich ist.
- Reduzierung von Beschädigungsrisiken: Das Risiko, den empfindlichen IC durch mechanische Beanspruchung oder elektrostatische Entladung (ESD) beim Löten zu beschädigen, wird minimiert.
- Verbesserte Signalintegrität: Hochwertige Kontakte in der Fassung gewährleisten eine stabile und zuverlässige elektrische Verbindung, was für die Signalqualität entscheidend ist.
- Zeit- und Kostenersparnis: Schnelle Prototypenentwicklung und effiziente Debugging-Zyklen werden durch die einfache Handhabung ermöglicht.
Präzise Passform und zuverlässige Verbindung
Die PLCC 32 – IC-Fassung ist speziell für die Aufnahme von integrierten Schaltkreisen im Plastic Leaded Chip Carrier (PLCC) Gehäuse mit 32 Pins konzipiert. Ihre präzisen Abmessungen und die intelligente Pin-Anordnung sorgen für einen festen und sicheren Sitz des ICs. Die interne Kontaktierung wird durch vergoldete oder verzinnte Kontakte gewährleistet, die eine optimale elektrische Leitfähigkeit und Korrosionsbeständigkeit bieten. Dies ist besonders wichtig in Umgebungen mit variierenden klimatischen Bedingungen, wo Oxidation die Leitfähigkeit beeinträchtigen könnte. Die robuste Bauweise der Fassung selbst, oft aus hochtemperaturbeständigem Kunststoff gefertigt, garantiert Langlebigkeit und Zuverlässigkeit auch bei häufigem Ein- und Ausstecken.
Hochwertige Materialien und Konstruktion
Die Auswahl der richtigen Materialien ist entscheidend für die Performance und Lebensdauer einer IC-Fassung. Die PLCC 32 Fassung, die wir bei Lan.de anbieten, verwendet in der Regel:
- Gehäusematerial: Hochtemperaturbeständiger thermoplastischer Kunststoff (z.B. PBT, LCP) mit hoher Dimensionsstabilität und Flammwidrigkeit (UL94V-0). Dies schützt vor Verzug bei Löttemperaturen und bietet zusätzliche Sicherheit.
- Kontakte: Phosphorbronze oder Berylliumkupfer mit hochwertiger Oberflächenveredelung wie Vergoldung (typischerweise 1-3µm Gold) oder Verzinnung. Gold bietet exzellente Leitfähigkeit und Korrosionsbeständigkeit, während eine Zinnschicht eine kostengünstigere, aber dennoch zuverlässige Verbindung ermöglicht.
- Interne Verbindungen: Präzisionsgefertigte Kontaktelemente, die eine gleichmäßige Kraftausübung auf die Pins des PLCC-ICs sicherstellen und somit einen zuverlässigen elektrischen Kontakt über die gesamte Lebensdauer gewährleisten.
Einsatzmöglichkeiten und Anwendungsbereiche
Die vielseitige Anwendbarkeit der PLCC 32 – IC-Fassung macht sie zu einem unverzichtbaren Bauteil in einer Vielzahl von elektronischen Systemen:
- Prototypenentwicklung: Ermöglicht schnelles Testen und Iterieren von Schaltungsdesigns, bevor Komponenten fest verlötet werden.
- Industrielle Automatisierung: Ideal für Steuerungen und Überwachungssysteme, bei denen Zuverlässigkeit und einfache Wartung oberste Priorität haben.
- Embedded Systems: Perfekt für die Integration von Mikrocontrollern, Speichermodulen oder speziellen ICs in kompakte Geräte.
- Reparatur und Austausch: Erleichtert die Reparatur von elektronischen Geräten durch schnellen Austausch von defekten ICs.
- Bildung und Forschung: Ein wichtiges Werkzeug für Studenten und Forscher, um mit Elektronik zu experimentieren und zu lernen.
Produkteigenschaften im Detail
Die folgende Tabelle fasst die wesentlichen Merkmale der PLCC 32 – IC-Fassung zusammen und hebt ihre Vorteile hervor:
| Eigenschaft | Beschreibung |
|---|---|
| Anzahl der Pins | 32 |
| Gehäusetyp | PLCC (Plastic Leaded Chip Carrier) |
| Gehäusematerial | Hochtemperaturbeständiger Thermoplast (z.B. PBT, LCP), UL94V-0 klassifiziert für erhöhte Sicherheit. Bietet exzellente mechanische Stabilität und Beständigkeit gegenüber Löttemperaturen. |
| Kontaktmaterial und Beschichtung | Phosphorbronze oder Berylliumkupfer mit hochwertiger Oberflächenveredelung (z.B. 1-3µm Vergoldung oder Verzinnung). Diese Beschichtung minimiert Kontaktwiderstand, verhindert Oxidation und gewährleistet Langlebigkeit. |
| Montageart | Typischerweise für Through-Hole-Montage (THT) auf Leiterplatten ausgelegt, mit robusten Beinen, die einen sicheren Halt und elektrische Verbindung gewährleisten. |
| Betriebstemperatur | Geeignet für den Einsatz in einem breiten Temperaturbereich, üblicherweise von -40°C bis +85°C oder höher, abhängig vom spezifischen Material und Design. Dies ermöglicht den Einsatz in diversen Umgebungen. |
| Mechanische Stabilität | Die Fassung ist so konstruiert, dass sie auch bei wiederholtem Ein- und Ausstecken des ICs eine konstante Klemmkraft und somit eine zuverlässige Verbindung beibehält. |
| Signalintegrität | Durch die präzise Ausrichtung der Pins und die hochwertige Kontaktierung wird eine minimale Signalverschlechterung erreicht, was für Hochfrequenzanwendungen oder empfindliche digitale Signale von Bedeutung ist. |
| ESD-Schutz (implizit) | Durch die Vermeidung direkten Lötens am IC und die solide Verbindung durch die Fassung wird das Risiko von ESD-Schäden beim Wechseln von Komponenten reduziert. |
Häufig gestellte Fragen zu PLCC 32 – IC-Fassung, 32-polig, PLCC
Was ist ein PLCC-Gehäuse und wofür wird es verwendet?
PLCC steht für Plastic Leaded Chip Carrier. Es handelt sich um eine Art von integriertem Schaltkreis-Gehäuse (IC), das quadratisch ist und auf allen vier Seiten J-förmige Anschlüsse (Leads) hat. Diese Bauform ermöglicht eine flache Montage auf Leiterplatten (Surface Mount Technology – SMT) und bietet eine höhere Pin-Dichte im Vergleich zu älteren Gehäusetypen. PLCC-Gehäuse werden für eine Vielzahl von ICs verwendet, darunter Mikrocontroller, EEPROMs, PLDs (Programmable Logic Devices) und ASICs (Application-Specific Integrated Circuits).
Warum sollte ich eine IC-Fassung anstelle des direkten Lötens verwenden?
Die Verwendung einer IC-Fassung bietet signifikante Vorteile: Sie schützt den integrierten Schaltkreis vor thermischer Belastung während des Lötprozesses. Sie ermöglicht einen einfachen und schnellen Austausch des ICs zu Wartungs- oder Upgrade-Zwecken, ohne dass komplexes Entlöten erforderlich ist. Dies reduziert das Risiko von Beschädigungen des ICs oder der Leiterplatte und spart wertvolle Entwicklungs- und Debugging-Zeit. Zudem erleichtert sie die Fehlerdiagnose, da Komponenten einzeln getestet oder ausgetauscht werden können.
Wie montiere ich eine PLCC 32 – IC-Fassung auf einer Leiterplatte?
Die PLCC 32 – IC-Fassung ist typischerweise für die Through-Hole-Montage (THT) ausgelegt. Das bedeutet, die Beine der Fassung werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt. Die Fassung wird dann von der Unterseite der Leiterplatte angelötet. Es ist wichtig, dass die Löcher auf der Leiterplatte präzise zur Fassung passen und dass der Lötprozess sorgfältig durchgeführt wird, um gute elektrische Verbindungen zu gewährleisten.
Ist die PLCC 32 – IC-Fassung mit allen 32-poligen PLCC-Chips kompatibel?
Ja, die Fassung ist speziell dafür konzipiert, jeden 32-poligen PLCC-Chip aufzunehmen. Wichtig ist, dass der Chip tatsächlich im PLCC-Format vorliegt und 32 Pins besitzt. Die Abmessungen der Fassung sind auf die Standardisierung von PLCC-Gehäusen abgestimmt, sodass ein sicherer Sitz gewährleistet ist.
Welche Vorteile bieten vergoldete Kontakte in der Fassung?
Vergoldete Kontakte bieten überragende elektrische Leitfähigkeit und eine ausgezeichnete Korrosionsbeständigkeit. Gold ist ein Edelmetall, das nicht oxidiert. Dies bedeutet, dass die Verbindung auch nach langer Zeit oder in feuchten Umgebungen stabil bleibt und einen geringen Übergangswiderstand aufweist. Dies ist entscheidend für die Signalintegrität und die Zuverlässigkeit der gesamten Schaltung, insbesondere bei empfindlichen oder hochfrequenten Anwendungen.
Wie stellt die Fassung eine stabile elektrische Verbindung sicher?
Die Fassung verfügt über intern federnde Kontakte, die beim Einsetzen des PLCC-Chips auf die Pins des ICs drücken. Diese Federkraft sorgt für einen konstanten und zuverlässigen elektrischen Kontakt. Die präzise Passform des PLCC-Chips in der Fassung und die Qualität der Kontaktelemente verhindern Wackelkontakte und gewährleisten eine stabile elektrische Verbindung über die gesamte Lebensdauer des Produkts.
Kann diese Fassung in industriellen Umgebungen eingesetzt werden?
Ja, die PLCC 32 – IC-Fassung ist aufgrund ihrer robusten Konstruktion, der Verwendung von hochtemperaturbeständigen Materialien und der zuverlässigen Kontakte sehr gut für den Einsatz in industriellen Umgebungen geeignet. Die Fassung schützt den IC vor mechanischer Beanspruchung und Umwelteinflüssen und erleichtert die Wartung von Maschinen und Anlagen, was in industriellen Anwendungen von großer Bedeutung ist.
