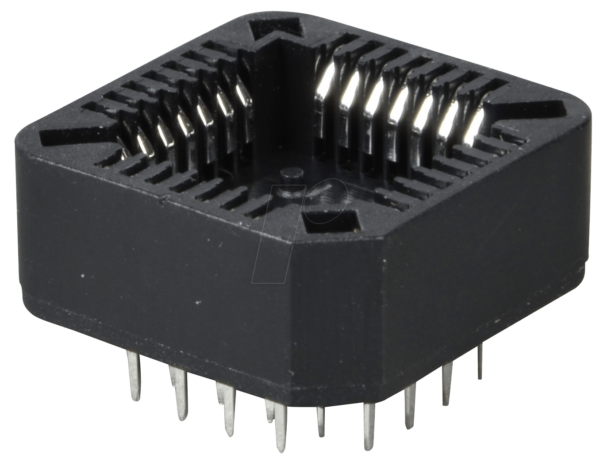

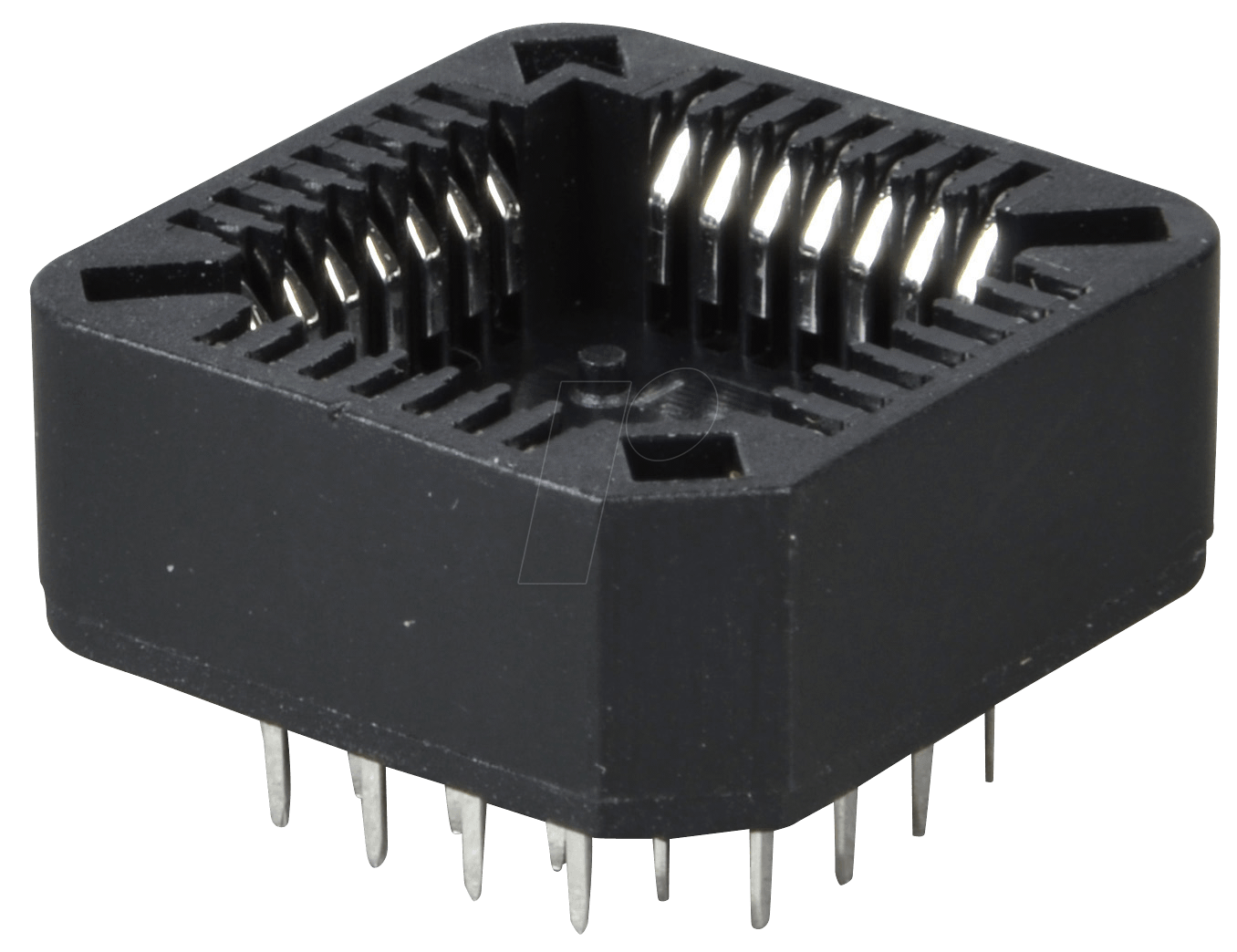

PLCC 28 – Die Präzisionsfassung für anspruchsvolle Elektronikprojekte
Sie suchen eine zuverlässige und langlebige Lösung für die Integration von 28-poligen PLCC-ICs in Ihre Schaltungen? Die PLCC 28 IC-Fassung bietet eine sichere und wiederholgenaue Steckverbindung, die den Herausforderungen moderner Elektronikentwicklung gewachsen ist. Ideal für Prototypenbau, Servicearbeiten und die Massenproduktion, wo Ausfallsicherheit und einfache Handhabung oberste Priorität haben.
Überlegene Verbindungstechnik: Vorteile der PLCC 28 IC-Fassung
Im Vergleich zu direkten Lötverbindungen oder einfacheren Sockeltypen bietet die PLCC 28 IC-Fassung entscheidende Vorteile in Bezug auf Zuverlässigkeit, Wartbarkeit und mechanische Stabilität. Ihre präzise Konstruktion minimiert Kontaktwiderstände und gewährleistet eine optimale Signalintegrität, selbst unter anspruchsvollen Umgebungsbedingungen. Dies schützt Ihre wertvollen ICs vor thermischer Belastung und mechanischer Beanspruchung während des Ein- und Ausbaus.
Konstruktion und Material: Fundament für Zuverlässigkeit
Die Konstruktion der PLCC 28 IC-Fassung ist auf maximale Leistungsfähigkeit und Langlebigkeit ausgelegt. Das Gehäusematerial, in der Regel ein hochwertiges Thermoplast wie PBT (Polybutylenterephthalat) oder LCP (Liquid Crystal Polymer), zeichnet sich durch ausgezeichnete elektrische Isolationseigenschaften, hohe Temperaturbeständigkeit und mechanische Robustheit aus. Diese Materialien sind nicht nur flammenhemmend (UL94V-0), sondern widerstehen auch chemischen Einflüssen, wie sie in industriellen Umgebungen auftreten können. Die präzise gefertigten Kontakte bestehen oft aus einer Kupferlegierung, die mit einer Hartgoldschicht versehen ist. Diese Vergoldung bietet hervorragende Leitfähigkeit, schützt vor Korrosion und gewährleistet eine niederohmige, stabile Verbindung über eine hohe Anzahl von Steckzyklen. Die Lötanschlüsse sind für eine zuverlässige Verbindung mit der Leiterplatte optimiert, entweder durch Through-Hole-Technologie oder speziell für Surface Mount (SMT) Designs.
Design-Merkmale für einfache Handhabung und maximale Performance
Die PLCC 28 IC-Fassung ist mit durchdachten Design-Merkmalen ausgestattet, die den Installations- und Wartungsprozess vereinfachen. Die offene Bauweise des Gehäuses ermöglicht eine einfache Bestückung des ICs. Die Gehäuseform mit den charakteristischen „Flügeln“ an den Ecken sorgt für eine zentrierte und sichere Positionierung des Chips. Integrierte Führungsnuten und eine klare Pinbelegung verhindern Fehlbestückungen und erleichtern die Orientierung. Für die Montage auf der Leiterplatte sind die Anschlusspins präzise ausgeführt, um eine optimale Lötbarkeit zu gewährleisten. Diese Details sind entscheidend für die Zuverlässigkeit Ihrer gesamten Elektronik.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Gehäusetyp | PLCC (Plastic Leaded Chip Carrier) |
| Anzahl der Pins | 28 |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT, LCP), flammenhemmend (UL94V-0) |
| Kontaktmaterial | Kupferlegierung mit Hartgoldbeschichtung |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, abhängig vom spezifischen Material) |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC |
| Durchgangswiderstand (Kontakt) | < 20 mΩ |
| Anzahl der Steckzyklen | Bis zu 100 (typisch, abhängig von Belastung und Umgebung) |
| Montagetyp | Through-Hole (TH) oder Surface Mount (SMT), je nach Modell |
| Elektrische Nennwerte | Optimiert für typische IC-Signale, Spannung und Strombelastung des jeweiligen ICs |
Anwendungsbereiche: Wo die PLCC 28 IC-Fassung glänzt
Die PLCC 28 IC-Fassung findet breite Anwendung in vielfältigen Bereichen der Elektronikentwicklung und -fertigung. Sie ist die bevorzugte Wahl für Mikrocontroller und spezialisierte ICs mit 28 Pins, die in folgenden Sektoren eingesetzt werden:
- Industrielle Automatisierung: Steuerungen, Sensorik und Antriebstechnik, wo Robustheit und Wartungsfreundlichkeit entscheidend sind.
- Messtechnik und Laborgeräte: Präzisionsinstrumente, bei denen eine stabile und störungsfreie Verbindung unerlässlich ist.
- Telekommunikation: Netzwerkausrüstung, Router und Switches, die hohe Zuverlässigkeit erfordern.
- Automobilindustrie: Steuergeräte und Infotainmentsysteme, die anspruchsvollen Betriebsbedingungen standhalten müssen.
- Konsumelektronik: Geräte, bei denen eine einfache Austauschbarkeit von Komponenten für Servicezwecke oder Upgrades gewünscht ist.
- Forschung und Entwicklung: Prototypenaufbau und Testumgebungen, die Flexibilität und schnelle Änderungen ermöglichen.
Die Möglichkeit, ICs einfach zu tauschen, ohne die Leiterplatte neu löten zu müssen, spart Zeit und Kosten und minimiert das Risiko von Beschädigungen.
Qualitätssiegel: Vertrauen durch Konstruktion
Unsere PLCC 28 IC-Fassungen werden unter strengen Qualitätskontrollen gefertigt. Die Auswahl der Materialien und die Präzision der Fertigungsprozesse garantieren eine gleichbleibend hohe Performance und Zuverlässigkeit. Die Hartgoldbeschichtung der Kontakte sorgt für einen langlebigen, niederohmigen Kontakt, der Korrosion verhindert und die Signalintegrität über lange Zeiträume gewährleistet. Dies ist besonders wichtig in Umgebungen mit schwankenden Temperaturen oder hoher Luftfeuchtigkeit.
FAQ – Häufig gestellte Fragen zu PLCC 28 – IC-Fassung, 28-polig, PLCC
Was ist der Hauptvorteil der Verwendung einer PLCC-Fassung gegenüber direktem Löten?
Der Hauptvorteil liegt in der Wiederbestückbarkeit und Wartbarkeit. Sie können den IC ohne Beschädigung der Leiterplatte oder des ICs entnehmen und austauschen, was für Prototypen, Reparaturen und Tests essenziell ist.
Für welche Art von ICs ist die PLCC 28 IC-Fassung am besten geeignet?
Sie ist ideal für alle Arten von integrierten Schaltkreisen, die in einem 28-poligen PLCC-Gehäuse gefertigt sind, wie z.B. Mikrocontroller, Speicherchips und spezialisierte ASICs.
Sind die Kontakte der PLCC 28 IC-Fassung korrosionsbeständig?
Ja, die Kontakte sind in der Regel mit einer Hartgoldschicht versehen, die ausgezeichneten Schutz vor Korrosion bietet und eine stabile elektrische Verbindung über lange Zeiträume gewährleistet.
Welche Temperaturbereiche kann die PLCC 28 IC-Fassung bewältigen?
Typische Betriebstemperaturbereiche liegen zwischen -40°C und +85°C. Die genauen Spezifikationen hängen vom verwendeten Gehäusematerial ab.
Ist die PLCC 28 IC-Fassung für Surface Mount (SMT) oder Through-Hole (TH) Montage erhältlich?
Beide Varianten sind verfügbar. Es ist wichtig, beim Kauf darauf zu achten, welche Montageart für Ihre spezifische Leiterplatte benötigt wird.
Wie viele Steckzyklen kann man von einer PLCC 28 IC-Fassung erwarten?
Die Anzahl der Steckzyklen variiert je nach Qualität und Beanspruchung, aber typischerweise sind bis zu 100 Steckzyklen zu erwarten, was für die meisten Anwendungen mehr als ausreichend ist.
Warum ist die Materialwahl für das Gehäuse wichtig?
Das Gehäusematerial (oft PBT oder LCP) ist entscheidend für die elektrische Isolation, die mechanische Stabilität, die Temperaturbeständigkeit und die Flammschutzklasse (z.B. UL94V-0). Dies gewährleistet die Sicherheit und Langlebigkeit der gesamten Schaltung.
