Platinen-Steckverbinder: Die entscheidenden Verbindungen für Ihre Elektronikprojekte
Willkommen in der Welt der Platinen-Steckverbinder, dem Herzstück jeder modernen elektronischen Schaltung. Hier bei Lan.de finden Sie eine sorgfältig kuratierte Auswahl an Steckverbindern, die von einfachen Draht-zu-Platine-Lösungen bis hin zu hochkomplexen, signalintegren Lösungen für anspruchsvolle Industrieanwendungen reichen. Unsere Kategorie wurde für Ingenieure, Entwickler, Hobbyisten und Einkäufer konzipiert, die auf höchste Zuverlässigkeit, Leistung und vielfältige Anschlussmöglichkeiten angewiesen sind. Egal ob Prototyping, Serienfertigung oder spezialisierte Embedded-Systeme – wir bieten die passende Steckverbindung, um Ihre Visionen Wirklichkeit werden zu lassen.
Vielfalt und Anwendungsbereiche von Platinen-Steckverbindern
Platinen-Steckverbinder sind essenziell, um Komponenten auf einer Leiterplatte (Printed Circuit Board, PCB) mit externen Geräten, anderen Platinen oder Stromversorgungen zu verbinden. Die Bandbreite reicht von Standard-Stiftleisten (Header) und Buchsen (Sockets) für einfache Datenübertragung bis hin zu spezialisierten Stecksystemen für hohe Strombelastbarkeit, robuste Umgebungsbedingungen oder anspruchsvolle Signalintegrität. Anwendungsgebiete sind nahezu unbegrenzt: von der Automobilindustrie und Medizintechnik über Telekommunikation und Industriesteuerungen bis hin zu Consumer Electronics und dem IoT (Internet of Things). Die Auswahl des richtigen Steckverbinders hängt maßgeblich von den spezifischen Anforderungen des Projekts ab, wie Stromstärke, Spannung, Datenrate, physikalische Belastung und die benötigte Anzahl der Kontakte.
Worauf Kunden beim Kauf von Platinen-Steckverbindern achten müssen
Die Wahl des richtigen Platinen-Steckverbinders ist eine kritische Entscheidung, die die Funktionalität, Zuverlässigkeit und Langlebigkeit Ihres elektronischen Produkts maßgeblich beeinflusst. Bevor Sie eine Entscheidung treffen, sollten Sie folgende Faktoren sorgfältig prüfen:
- Elektrische Spezifikationen: Achten Sie auf Nennstrom und Nennspannung, die deutlich über Ihren maximalen Betriebsanforderungen liegen sollten, um Leistungsreserven und Sicherheit zu gewährleisten. Berücksichtigen Sie auch die Isolationsspannung.
- Anzahl der Kontakte und Pin-Abstand (Pitch): Wählen Sie die benötigte Anzahl von Kontakten und stellen Sie sicher, dass der Pin-Abstand mit den Bohrungen auf Ihrer Leiterplatte oder den Anforderungen Ihrer Gegenstecker kompatibel ist. Gängige Abstände sind 2,54 mm (0,1 Zoll), 2 mm oder auch engere Rastermaße.
- Montageart: Steckverbinder werden für verschiedene Montagearten auf der Platine angeboten:
- Through-Hole (THT): Lötbare Stifte, die durch Löcher in der Platine gesteckt werden. Bieten oft mechanisch robustere Verbindungen.
- Surface Mount Technology (SMT): Werden direkt auf die Oberfläche der Platine gelötet. Ermöglichen höhere Packungsdichte und sind für automatisierte Fertigungsprozesse optimiert.
- Steckzyklen und mechanische Belastbarkeit: Wie oft wird die Verbindung voraussichtlich getrennt und wiederhergestellt? Für häufige Verbindungen sind robustere Stecksysteme mit Verriegelungsmechanismen empfehlenswert. Achten Sie auch auf die mechanische Stabilität gegen Vibrationen und Schock.
- Umgebungsbedingungen: Müssen die Steckverbinder extremen Temperaturen, Feuchtigkeit, Staub oder chemischen Einflüssen standhalten? Spezielle IP-Schutzklassen oder Gehäusematerialien können hier entscheidend sein.
- Signalintegrität und Datenrate: Für Hochfrequenzanwendungen oder schnelle digitale Schnittstellen sind Steckverbinder mit optimierter Impedanzkontrolle und minimaler Signaldämpfung erforderlich.
- Material und Oberflächenbeschaffenheit: Die Kontaktmaterialien (z.B. Kupferlegierungen mit Vergoldung, Verzinnung oder Silberbeschichtung) beeinflussen die Leitfähigkeit, Korrosionsbeständigkeit und Lebensdauer. Die Gehäusematerialien (oft Kunststoffe wie PBT, PA oder LCP) sind entscheidend für die thermische und mechanische Stabilität.
- Konformität und Zertifizierungen: Prüfen Sie, ob die Steckverbinder relevanten Normen wie UL, CE, RoHS oder REACH entsprechen, insbesondere wenn Ihre Produkte international vertrieben werden sollen.
- Hersteller und Qualität: Renommierte Hersteller wie TE Connectivity, Molex, Amphenol, Phoenix Contact oder WAGO stehen oft für gleichbleibend hohe Qualität und Zuverlässigkeit.
Klassifizierung und Typen von Platinen-Steckverbindern
Die Welt der Platinen-Steckverbinder ist vielfältig, und eine Klassifizierung hilft, die passende Lösung für spezifische Anforderungen zu identifizieren. Wir haben die gängigsten Typen für Sie aufbereitet:
| Typ | Beschreibung | Typische Anwendung | Vorteile | Nachteile | Branchenrelevante Normen/Begriffe |
|---|---|---|---|---|---|

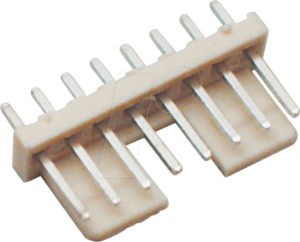

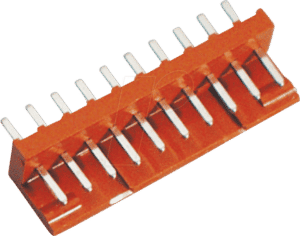

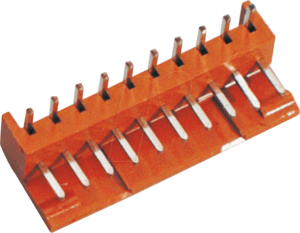

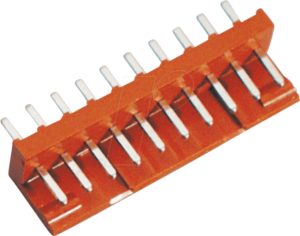

| Stiftleisten (Header) | Gerade oder abgewinkelte Stiftreihen zur Montage auf der Platine. | Universelle Verbindungen, Datenports, Stromversorgung. | Einfache Montage (THT/SMT), hohe Flexibilität, kostengünstig. | Begrenzte mechanische Stabilität bei sehr vielen Kontakten, empfindlich gegenüber Verschmutzung. | 2,54 mm Raster (0.1″), 2 mm Raster, UL-Zertifizierung, RoHS-konform. |
| Buchsenleisten (Sockets) | Passende Gegenstücke zu Stiftleisten, oft mit Verriegelungsmechanismen. | Abnehmbare Module, externe Schnittstellen. | Ermöglichen einfaches Entkoppeln, sichere Verbindung durch Verriegelung. | Können teurer sein als einfache Header, erfordern Platz für das Gegenstück. | Wafer-Typ, IDC-Anschluss (Insulation Displacement Connector), IP-Schutzklassen. |

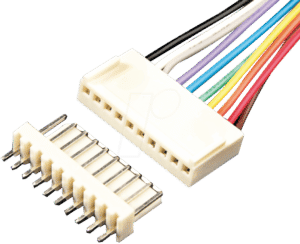

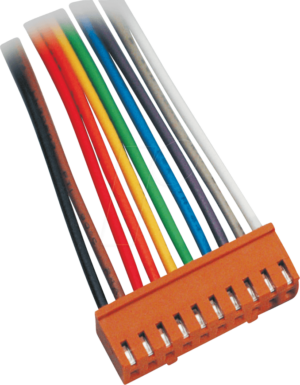

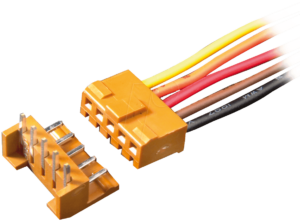

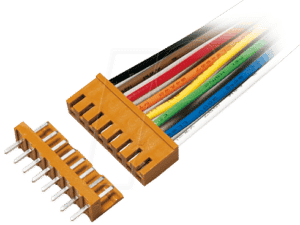

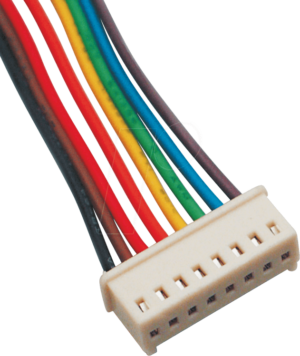

| Wire-to-Board (W2B) Verbinder | Stecksysteme, die Kabel direkt mit der Platine verbinden (z.B. JST, Molex-Style). | Interne Geräteverbindungen, Kabelbäume. | Platzsparend, gute elektrische Isolation, einfache Kabelkonfektionierung. | Begrenzte Strombelastbarkeit bei kleinen Bauformen, erfordern Kabelkonfektionierung. | JST-Serie (z.B. XH, PH), Wire Gauge (AWG), UL-Listings. |
| Board-to-Board (B2B) Verbinder | Direkte Verbindung von zwei Platinen (z.B. Stack-Verbinder, Mezzanine-Verbinder). | Modulare Systeme, vertikale und horizontale Stapelung von PCBs. | Hohe Packungsdichte, gute Signalintegrität, flexible Aufbauhöhen. | Erfordern präzise Fertigung und Montage, weniger flexibel bei nachträglichen Änderungen. | Signalintegrität, SI, EMV, HSI (High-Speed Interconnects). |
| IDC-Verbinder (Insulation Displacement Connectors) | Schnellverbindungen für Flachbandkabel, die ohne Abisolieren die Isolation durchdringen. | Interne Verkabelung, Datenübertragung in Consumer-Geräten. | Sehr schnelle und werkzeuglose Montage, kostengünstig für Massenproduktion. | Begrenzte mechanische Robustheit, nicht für Hochfrequenz oder hohe Stromstärken geeignet. | Flachbandkabel, 2,54 mm Raster, UL-Zulassung. |
| RF-Steckverbinder (Koaxial) | Spezialisierte Steckverbinder für Hochfrequenzsignale (z.B. SMA, SMB). | Antennenanschlüsse, Funkmodule, HF-Übertragung. | Geringe Signalverluste bei hohen Frequenzen, gute Impedanzanpassung. | Teurer, erfordern präzise Montage und angepasste Kabel. | Impedanz (50 Ohm, 75 Ohm), Frequenzbereich, VSWR (Voltage Standing Wave Ratio). |
| Hochstrom-Steckverbinder | Für Anwendungen mit hohen Stromstärken konzipiert (oft mit Schraubklemmen oder großen Kontakten). | Stromversorgung, Leistungselektronik, Elektrofahrzeuge. | Hohe Belastbarkeit, sichere und robuste Verbindung. | Größere Bauform, erfordern oft spezielle Werkzeuge oder Montageverfahren. | UL-Anerkennung für Stromstärke, CSA-Zertifizierung, Wire Gauge (AWG). |
Technologische Trends und zukunftssichere Steckverbindungen
Die Anforderungen an Steckverbindungen entwickeln sich stetig weiter, angetrieben durch miniaturisierte Designs, höhere Datenraten und den Bedarf an energieeffizienten Lösungen. Ein wichtiger Trend ist die fortschreitende Miniaturisierung, die es ermöglicht, mehr Funktionalität auf kleinem Raum unterzubringen. Dies führt zu Steckverbindern mit immer kleineren Pin-Abständen (Pitch) und flacheren Profilen, die speziell für SMT-Fertigung optimiert sind. Gleichzeitig steigt die Notwendigkeit für Steckverbinder, die höhere Datenraten über längere Distanzen zuverlässig übertragen können. Hier spielen Stecksysteme mit verbesserter Signalintegrität, Abschirmung und mechanischer Stabilität eine Schlüsselrolle, um elektromagnetische Interferenzen (EMI) zu minimieren und die Datenqualität zu gewährleisten. Für energieintensive Anwendungen gewinnen Steckverbinder an Bedeutung, die nicht nur hohe Ströme sicher leiten, sondern auch Wärmeableitung optimieren und den Energieverlust minimieren. Wir bei Lan.de beobachten diese Entwicklungen genau und stellen sicher, dass unser Sortiment stets aktuelle und zukunftssichere Lösungen für Ihre Projekte bereithält.
Umweltaspekte und Materialauswahl
Nachhaltigkeit und Umweltverträglichkeit sind auch in der Elektronikkomponentenindustrie von wachsender Bedeutung. Bei der Auswahl von Platinen-Steckverbindern ist die Einhaltung von Umweltstandards wie RoHS (Restriction of Hazardous Substances) und REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals) unerlässlich. Diese Richtlinien schränken die Verwendung bestimmter gefährlicher Stoffe ein, was zu einer gesünderen Umwelt und sichereren Produkten führt. Die Materialauswahl spielt hierbei eine zentrale Rolle. Viele Steckverbindergehäuse bestehen aus Hochleistungskunststoffen wie Polyamid (PA), Polybutylenterephthalat (PBT) oder Flüssigkristallpolymer (LCP), die nicht nur thermische und mechanische Stabilität bieten, sondern zunehmend auch aus recycelten oder biobasierten Quellen stammen. Die Kontaktflächen werden oft mit Edelmetallen wie Gold oder mit Zinn beschichtet, um Korrosionsbeständigkeit und gute Leitfähigkeit zu gewährleisten. Diese Materialien sind nicht nur funktional, sondern auch unter Umweltgesichtspunkten zu bewerten, beispielsweise im Hinblick auf die Ressourcenschonung und Recyclingfähigkeit.
FAQ – Häufig gestellte Fragen zu Platinen-Steckverbinder
Was ist der Unterschied zwischen einem Header und einem Socket bei Platinen-Steckverbindern?
Ein Header (Stiftleiste) besteht aus einer Reihe von Stiften, die typischerweise auf der Leiterplatte montiert werden. Ein Socket (Buchse) ist das Gegenstück, das die Stifte des Headers aufnimmt. Sie bilden zusammen eine steckbare Verbindung, die es ermöglicht, Kabel, andere Platinen oder Module einfach und sicher anzuschließen und wieder zu trennen.
Welche Bedeutung hat der „Pitch“ bei einem Platinen-Steckverbinder?
Der „Pitch“ bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte (Pins) eines Steckverbinders. Er wird meist in Millimetern (mm) oder Zoll (Inch) angegeben. Ein kleinerer Pitch bedeutet eine höhere Packungsdichte, erfordert aber oft präzisere Fertigung und Montage.
Ist die RoHS-Konformität für alle Platinen-Steckverbinder wichtig?
Ja, die RoHS-Konformität ist für die meisten elektronischen Produkte, die in der EU oder anderen Regionen mit ähnlichen Vorschriften verkauft werden, von entscheidender Bedeutung. Sie garantiert, dass bestimmte gefährliche Substanzen nur in geringen Mengen oder gar nicht in den Steckverbindern enthalten sind, was für die Umwelt und die Gesundheit von Vorteil ist.
Was sind die Vorteile von Steckverbindern mit Verriegelungsmechanismen?
Steckverbinder mit Verriegelungsmechanismen (z.B. Rasthebel, Druckknöpfe) bieten eine erhöhte mechanische Sicherheit der Verbindung. Sie verhindern ein versehentliches Lösen der Steckverbindung durch Vibrationen, Stöße oder Zugbelastung am Kabel. Dies ist besonders wichtig in anspruchsvollen Umgebungen wie der Automobilindustrie oder industriellen Anwendungen.
Wie wähle ich den richtigen Steckverbinder für hohe Strombelastungen?
Für hohe Strombelastungen müssen Sie Steckverbinder mit einem ausreichenden Nennstrom wählen, der Ihre maximale Stromanforderung deutlich übersteigt. Achten Sie auf die Kontaktmaterialien, den Querschnitt der Kontakte und eine gute Wärmeableitung. Oft sind spezielle Hochstrom-Steckverbinder oder solche mit größeren Kontaktflächen und robusten Anschlussklemmen die beste Wahl.
Was bedeutet SMT-Montage im Gegensatz zu THT-Montage?
SMT (Surface Mount Technology) bedeutet, dass der Steckverbinder direkt auf die Oberfläche der Leiterplatte gelötet wird, typischerweise mit Lötpads. THT (Through-Hole Technology) bedeutet, dass die Pins des Steckverbinders durch Bohrlöcher in der Platine geführt und von der anderen Seite verlötet werden. SMT ermöglicht höhere Packungsdichte und Automatisierung, THT bietet oft eine mechanisch robustere Verbindung.
Können Platinen-Steckverbinder auch für Hochfrequenzsignale verwendet werden?
Ja, aber nur spezialisierte Steckverbinder sind dafür geeignet. Diese RF-Steckverbinder (z.B. SMA, SMB, N-Typ) sind so konstruiert, dass sie eine definierte Impedanz (meist 50 oder 75 Ohm) aufweisen und Signalverluste bei hohen Frequenzen minimieren. Standard-Steckverbinder sind für solche Anwendungen meist ungeeignet.
