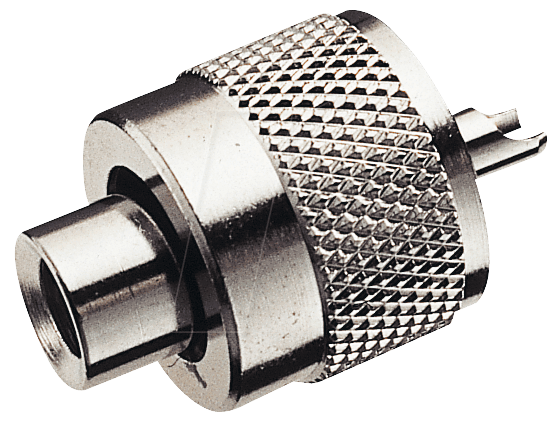

Zuverlässige Signalübertragung mit dem PL 259-NK UHF-Stecker für 5,3 mm Kabel
Für anspruchsvolle Anwender im Bereich Amateurfunk, professionelle Broadcast-Technik und industrielle Kommunikation ist eine störungsfreie und verlustarme Signalübertragung von entscheidender Bedeutung. Der PL 259-NK UHF-Stecker mit seiner präzisen Passform für Kabeldurchmesser von 5,3 mm stellt hier die ideale Lösung dar, um eine robuste und dauerhafte Verbindung zwischen koaxialen Kabeln und Geräten wie Sendern, Empfängern oder Antennen herzustellen. Er richtet sich an alle, die auf höchste Signalintegrität und Langlebigkeit ihrer Anschlüsse angewiesen sind.
Präzision und Materialqualität für überlegene Leistung
Der PL 259-NK UHF-Stecker zeichnet sich durch seine überlegene Konstruktion und die Auswahl hochwertiger Materialien aus, die ihn von Standardlösungen abheben. Während viele herkömmliche Stecker Kompromisse bei der Fertigungsgenauigkeit eingehen, garantiert der PL 259-NK eine exakte mechanische und elektrische Anpassung an das 5,3 mm Koaxialkabel. Dies resultiert in einer minimierten Reflexion und einer optimierten Impedanz von 50 Ohm, was gerade bei höheren Frequenzen und längeren Kabelwegen unerlässlich ist, um Signalverluste zu vermeiden. Die sorgfältige Verarbeitung der Kontakte sorgt für einen geringen Übergangswiderstand und damit für eine maximale Signalstärke.
Technische Spezifikationen und Anwendungsbereiche
Dieser UHF-Stecker, auch bekannt als SO-239 auf der Buchsenseite, ist speziell für die effektive Terminierung von Koaxialkabeln mit einem Außendurchmesser von 5,3 mm konzipiert. Seine robuste Bauweise prädestiniert ihn für den Einsatz in Umgebungen, die von der Zuverlässigkeit der Verbindungen abhängen. Ob im Amateurfunkdienst zur Anbindung von leistungsstarken Sendern an Antennenanlagen, in der professionellen Videoübertragung zur Sicherstellung einer klaren Bildqualität oder in industriellen Mess- und Prüfanlagen – der PL 259-NK bietet eine konstante und zuverlässige Leistung.
Vorteile des PL 259-NK UHF-Steckers
- Optimale Kompatibilität: Perfekte Passform für Koaxialkabel mit 5,3 mm Kabeldurchmesser, was eine sichere und spielfreie Montage ermöglicht.
- Geringe Dämpfung und Reflexion: Hochwertige Materialien und präzise Fertigung minimieren Signalverluste und gewährleisten eine effiziente Energieübertragung.
- Hohe Belastbarkeit: Konzipiert für den Einsatz bei hohen Sendeleistungen und in anspruchsvollen Umgebungsbedingungen, wo Zuverlässigkeit gefragt ist.
- Robuste Konstruktion: Langlebige Materialien und solide Verarbeitung bieten Schutz vor mechanischer Beanspruchung und Umwelteinflüssen.
- Universelle Anwendbarkeit: Geeignet für eine breite Palette von UHF-Anwendungen, darunter Amateurfunk, CB-Funk, professionelle Audio-/Videotechnik und Messtechnik.
- Einfache Montage: Das Design ermöglicht eine unkomplizierte und sichere Anbringung an das Koaxialkabel ohne spezielles Werkzeug (bei Crimp- oder Lötvarianten ggf. erforderlich).
- Wiederholbare Leistung: Garantiert konsistente elektrische Eigenschaften über zahlreiche Ein- und Aussteckzyklen hinweg.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | UHF (PL 259 – männlich) |
| Geeignet für Kabeldurchmesser (Außen) | 5,3 mm |
| Impedanz | 50 Ohm |
| Material Gehäuse | Messing vernickelt (für Korrosionsbeständigkeit und Langlebigkeit) |
| Material Mittelleiter | Messing (für gute Leitfähigkeit) |
| Dielektrisches Material | PTFE (Teflon) oder ähnliches Hochfrequenz-Isoliermaterial (für geringe Verluste) |
| Befestigungsart am Kabel | Lötbar oder Crimpbar (abhängig von der spezifischen Ausführung) |
| Einsatzfrequenzbereich | DC bis 10 GHz (typisch für UHF-Stecker, für optimale Leistung optimiert) |
Materialien und ihre Bedeutung für die Signalintegrität
Die Wahl der Materialien spielt eine entscheidende Rolle für die Performance und Langlebigkeit von HF-Steckverbindern. Beim PL 259-NK UHF-Stecker kommen typischerweise hochwertiges Messing für das Gehäuse und den Mittelleiter zum Einsatz. Messing bietet eine ausgezeichnete Kombination aus mechanischer Stabilität und guter Leitfähigkeit. Eine sorgfältige Vernickelung des Gehäuses schützt den Stecker effektiv vor Oxidation und Korrosion, was besonders in feuchten oder salzhaltigen Umgebungen, wie sie beispielsweise an Küsten oder in industriellen Anlagen vorkommen können, von unschätzbarem Wert ist. Diese Oberflächenbehandlung gewährleistet nicht nur eine längere Lebensdauer, sondern trägt auch zur Aufrechterhaltung eines geringen Übergangswiderstands bei. Das Dielektrikum, oft aus PTFE (Polytetrafluorethylen, besser bekannt als Teflon), ist ein Schlüsselelement für die HF-Performance. PTFE besitzt exzellente dielektrische Eigenschaften mit sehr geringen Verlustfaktoren, was für die Aufrechterhaltung der Signalintegrität, insbesondere bei hohen Frequenzen, unerlässlich ist. Es sorgt für eine stabile Impedanz und minimiert die Dämpfung des Signals.
Montage und Anschluss: Ein Detail, das zählt
Die präzise Passform des PL 259-NK Steckers für 5,3 mm Kabel erleichtert die Montage erheblich. Ein gut sitzender Stecker verhindert unerwünschte mechanische Bewegungen, die zu einer Beeinträchtigung der elektrischen Verbindung führen könnten. Je nach Ausführung kann der Stecker gelötet oder gecrimpt werden. Die Lötverbindung bietet in der Regel eine sehr stabile und niederimpedante Kontaktierung, erfordert jedoch Lötkenntnisse und -werkzeuge. Crimpverbindungen sind oft schneller und einfacher herzustellen und eignen sich besonders für Feldinstallationen oder wenn eine hohe Anzahl von Verbindungen schnell realisiert werden muss. Unabhängig von der Montagemethode ist eine sorgfältige und fachgerechte Durchführung entscheidend für die langfristige Zuverlässigkeit der Verbindung. Achten Sie auf eine saubere Abisolierung des Kabels und eine vollständige Verschraubung des Steckers, um eine dichte und sichere Verbindung zu gewährleisten.
UHF-Stecker-Technologie und ihre Bedeutung in der modernen Kommunikation
Die UHF-Steckverbinder-Familie hat sich seit ihrer Einführung im Bereich der Funktechnik etabliert und ist aufgrund ihrer Robustheit und ihrer guten Leistungseigenschaften im Frequenzbereich bis etwa 300 MHz nach wie vor weit verbreitet. Für Anwendungen, die höhere Frequenzen oder eine extrem präzise Impedanzanpassung erfordern, gibt es spezialisiertere Steckertypen wie N-Stecker oder SMA-Stecker. Der PL 259-NK repräsentiert jedoch eine optimierte Version innerhalb der UHF-Kategorie, die speziell auf die Bedürfnisse von 5,3 mm Kabeln zugeschnitten ist und somit eine exzellente Leistung in seinem Einsatzbereich bietet. Die Entwicklung von solchen spezialisierten Steckern, die exakt auf bestimmte Kabeldurchmesser abgestimmt sind, ist ein Zeichen für die fortlaufende Optimierung von Komponenten, um den steigenden Anforderungen an Datenübertragungsraten und Signalqualität gerecht zu werden. Dies ermöglicht es Anwendern, das Maximum aus ihren bestehenden Systemen herauszuholen, ohne auf aufwendige Systemwechsel angewiesen zu sein.
Wartung und Pflege für maximale Lebensdauer
Um die optimale Leistung und Langlebigkeit des PL 259-NK UHF-Steckers zu gewährleisten, sind einige einfache Wartungs- und Pflegemaßnahmen empfehlenswert. Regelmäßige Sichtprüfungen auf Korrosion, Beschädigungen oder lose Verbindungen sind ratsam, insbesondere wenn der Stecker Umwelteinflüssen ausgesetzt ist. Bei Bedarf kann die Kontaktfläche vorsichtig mit einem speziellen Kontaktspray gereinigt werden. Achten Sie darauf, ein für HF-Anwendungen geeignetes Produkt zu verwenden, das keine Rückstände hinterlässt oder die Materialien angreift. Die richtige Lagerung von Ersatzsteckern in trockener und sauberer Umgebung schützt diese vor vorzeitiger Alterung und Verschlechterung der Eigenschaften.
FAQ – Häufig gestellte Fragen zu PL 259-NK – UHF-Stecker, 5,3 mm Kabeldurchmesser
Passt der PL 259-NK Stecker auch für Kabel mit leicht abweichendem Durchmesser?
Der PL 259-NK Stecker ist präzise für einen Kabeldurchmesser von 5,3 mm ausgelegt. Während leichte Abweichungen von ±0,1 mm bis ±0,2 mm unter Umständen noch eine Montage ermöglichen können, wird für eine optimale und sichere Verbindung die Verwendung eines Kabels mit exakt 5,3 mm Außendurchmesser dringend empfohlen, um eine einwandfreie elektrische und mechanische Performance zu gewährleisten.
Welche Art von Geräten kann ich mit diesem Stecker verbinden?
Dieser UHF-Stecker ist universell für Geräte konzipiert, die über eine UHF-Buchse (SO-239) verfügen. Dazu gehören typischerweise Amateurfunkgeräte, CB-Funkgeräte, leistungsstarke Außenantennen, HF-Verstärker, Messgeräte im HF-Bereich und professionelle Broadcast-Ausrüstung.
Ist dieser Stecker für den Einsatz im Außenbereich geeignet?
Ja, dank der robusten Konstruktion und der vernickelten Messingoberfläche ist der PL 259-NK Stecker für den Außeneinsatz konzipiert. Um eine langfristige Korrosionsbeständigkeit zu gewährleisten, ist es jedoch ratsam, die Verbindung bei Bedarf zusätzlich gegen Witterungseinflüsse abzudichten, beispielsweise mit selbstvulkanisierendem Band.
Welche Vorteile bietet die Vernickelung des Steckers?
Die Vernickelung des Messinggehäuses bietet einen hervorragenden Schutz vor Oxidation und Korrosion. Dies ist entscheidend für eine langfristig stabile elektrische Verbindung, da Korrosion zu einem erhöhten Übergangswiderstand und damit zu Signalverlusten führen kann. Außerdem verbessert die Vernickelung die Gleiteigenschaften.
Kann ich den Stecker selbst montieren oder benötige ich spezielles Werkzeug?
Die Montage hängt von der Ausführung des Steckers ab. Lötbare Varianten erfordern Lötkenntnisse und ein geeignetes Lötwerkzeug. Crimpbare Varianten benötigen eine spezielle Crimpzange für UHF-Stecker. Die exakte Montageanleitung des jeweiligen Produkts ist zu befolgen, um eine sichere und funktionale Verbindung zu erzielen.
Wie beeinflusst die Wahl des Dielektrikums die Leistung?
Das Dielektrikum (Isoliermaterial) hat direkten Einfluss auf die Hochfrequenzeigenschaften des Steckers. Materialien wie PTFE (Teflon) zeichnen sich durch einen sehr niedrigen Verlustfaktor aus. Ein geringer Verlustfaktor minimiert die Dämpfung des HF-Signals, was besonders bei höheren Frequenzen und längeren Kabelwegen entscheidend für eine gute Signalqualität ist.
Gibt es Unterschiede zwischen PL 259 und SO-239?
Ja, PL 259 bezeichnet den männlichen (Stecker) Teil einer UHF-Verbindung, während SO-239 die weibliche (Buchse) bezeichnet. Beide sind dazu gedacht, miteinander verbunden zu werden. Die hier beschriebene Produktbezeichnung PL 259-NK bezieht sich auf den Stecker-Teil.
