Hochleistungs-Optokoppler PC817X1NSZ1B: Effiziente Signalentkopplung für anspruchsvolle Elektronikprojekte
Der PC817X1NSZ1B Optokoppler ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und sichere galvanische Trennung in ihren Schaltungen benötigen. Wenn es darum geht, empfindliche Steuerkreise vor Spannungsspitzen und Störungen aus Hochspannungsbereichen zu schützen oder unterschiedliche Potentialebenen sicher zu verbinden, bietet dieser Optokoppler eine überragende Leistung und Stabilität.
Überlegene Signalentkopplung dank fortschrittlicher Technologie
Im Gegensatz zu einfachen Relais oder kapazitiven Kopplungselementen bietet der PC817X1NSZ1B eine echte galvanische Trennung durch Licht. Dies eliminiert jegliche leitende Verbindung zwischen Ein- und Ausgangskreis, was ihn zur perfekten Wahl für Anwendungen macht, bei denen maximale Sicherheit und Störfestigkeit gefordert sind. Die hohe Durchbruchspannung von 5kV schützt effektiv vor transienten Überspannungen und potenziellen Kurzschlüssen, die andere Komponenten beschädigen könnten.
Hauptvorteile des PC817X1NSZ1B Optokopplers
- Galvanische Trennung: Bietet absolute elektrische Isolation zwischen Ein- und Ausgang, schützt vor Erdungsschleifen und verhindert die Übertragung von elektrischem Rauschen.
- Hohe Durchbruchspannung: Mit 5kV ideal für Anwendungen, bei denen signifikante Spannungsdifferenzen oder transiente Überspannungen auftreten können.
- Breiter Betriebsspannungsbereich: Der Ausgang kann bis zu 80V verarbeiten, was eine hohe Flexibilität bei der Ansteuerung unterschiedlicher Lasten ermöglicht.
- Effiziente Lichtübertragung: Ein hoher Stromübertragungsgrad (>80%) gewährleistet eine effiziente Signalübertragung selbst bei geringen Eingangsstromstärken.

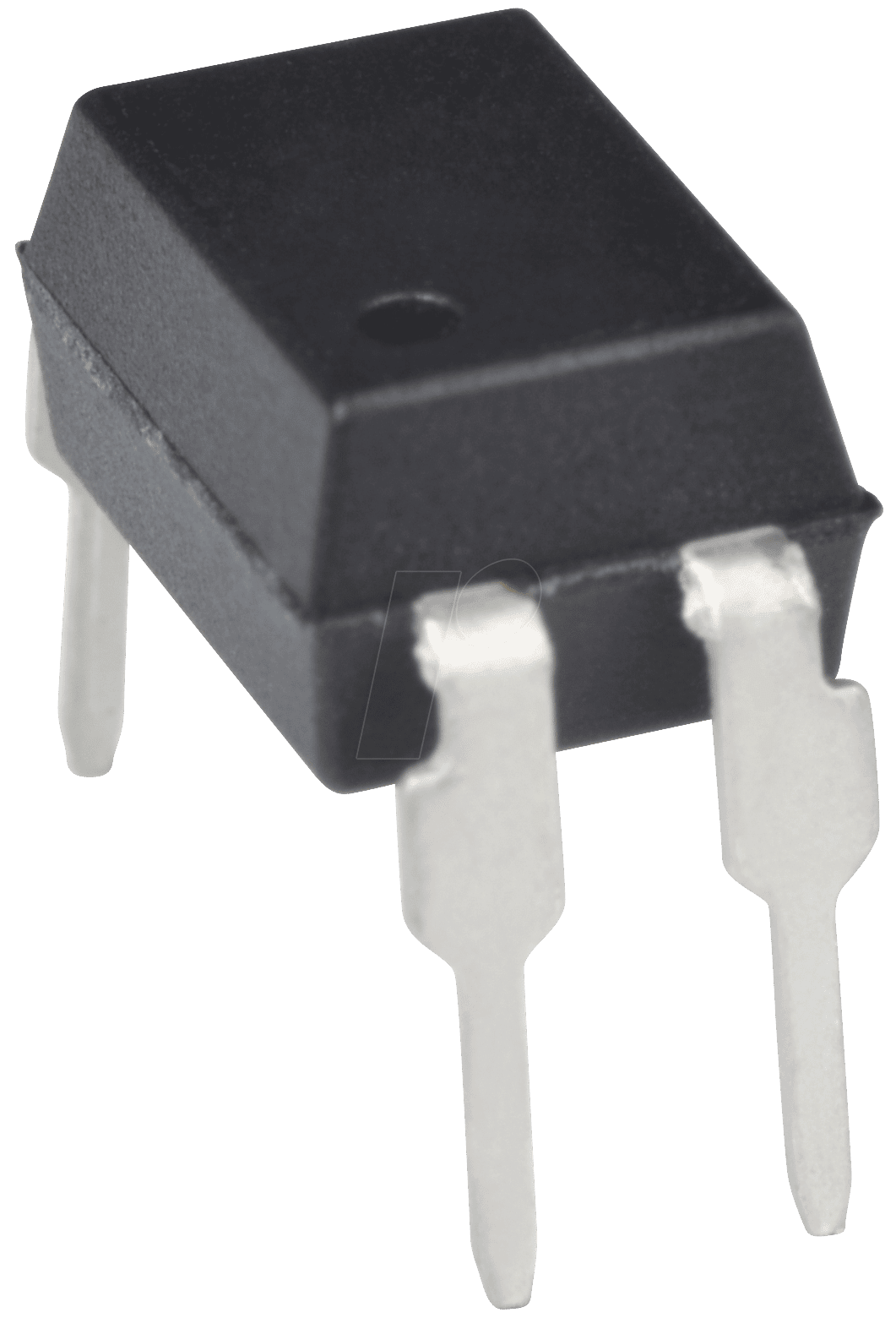

- Kompakte DIP-4 Bauform: Ermöglicht eine einfache Integration auf Leiterplatten und spart wertvollen Platz in kompakten Designs.
- Zuverlässige Leistung: Entwickelt für den Dauereinsatz in industriellen und anspruchsvollen Umgebungen, wo Zuverlässigkeit an erster Stelle steht.
- Vielseitige Anwendungsbereiche: Geeignet für Stromversorgungen, Motorsteuerungen, Telekommunikationstechnik und industrielle Automatisierung.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellbezeichnung | PC817X1NSZ1B |
| Funktion | Optokoppler (Isolator) |
| Isolationsspannung (AC, RMS, 1 Minute) | 5 kV |
| Max. Sperrspannung (Ausgang) | 80 V |
| Minimaler Eingangsstrom für garantierte Kopplung (IF(ON)) | 4 mA |
| Typischer Eingangsstrom (IF) | 8 mA (für volle Aussteuerung bei typischen CTR-Werten) |
| Stromübertragungsgrad (CTR – Current Transfer Ratio) | > 80 % (typisch) |
| Gehäuseform | DIP-4 (Dual In-line Package, 4 Pins) |
| Betriebstemperaturbereich | Industriestandard (typischerweise -25°C bis +85°C, genaue Daten im Datenblatt) |
| Ausgangstyp | NPN Transistor |
| Anwendungsbereiche | Schaltnetzteile, SPS-Schnittstellen, digitale Isolationsschaltungen, Motorsteuerungen, Signalübertragung zwischen verschiedenen Potentialebenen. |
| Hersteller-Qualitätsstandards | Erfüllt strenge industrielle Qualitäts- und Zuverlässigkeitsstandards, gefertigt in hochmodernen Produktionsanlagen für konsistente Performance. |
Optimale Einsatzgebiete für den PC817X1NSZ1B
Der PC817X1NSZ1B Optokoppler ist prädestiniert für Anwendungen, bei denen eine robuste Trennung zwischen Stromversorgungs- und Steuerelektronik unerlässlich ist. Dies umfasst insbesondere die Entwicklung von Schaltnetzteilen, wo die Hochspannungsseite sicher von der Niederspannungs-Steuerung entkoppelt werden muss. In der industriellen Automatisierung, beispielsweise bei der Schnittstellenkopplung von speicherprogrammierbaren Steuerungen (SPS) an Feldgeräte, verhindert er effektiv die Übertragung von Störsignalen, die den Betrieb beeinträchtigen könnten.
Auch im Bereich der Kommunikationstechnik, wo oft unterschiedliche Potentiale und Störanfälligkeiten aufeinandertreffen, bietet der PC817X1NSZ1B eine sichere und zuverlässige Lösung. Seine Fähigkeit, hohe Spannungsdifferenzen zu überbrücken und dabei eine präzise Signalübertragung zu gewährleisten, macht ihn zu einem unverzichtbaren Baustein in professionellen Elektronikdesigns, bei denen Ausfallsicherheit und Langlebigkeit im Vordergrund stehen.
Sicherheitsaspekte und Zuverlässigkeit im Detail
Die 5kV Isolationsspannung des PC817X1NSZ1B ist ein kritischer Faktor für die Sicherheit in vielen elektrotechnischen Systemen. Sie bietet einen signifikanten Puffer gegen unerwartete Spannungsspitzen, die durch Schaltvorgänge, Blitzeinschläge oder andere externe Störungen verursacht werden können. Diese hohe Durchbruchspannung reduziert das Risiko von Schäden an angeschlossenen Geräten und schützt das Bedienpersonal.
Der hohe Stromübertragungsgrad (CTR) von über 80% bedeutet, dass bereits ein relativ geringer Eingangsstrom am LED-Pin des Optokopplers einen entsprechenden Ausgangsstrom am Fototransistor ermöglicht. Dies führt zu einer effizienten Energieausnutzung und ermöglicht die Ansteuerung auch von empfindlichen nachgeschalteten Schaltungen. Die geringen Leckströme im Sperrzustand des Fototransistors minimieren zudem Energieverluste und tragen zur Gesamtstabilität des Systems bei.
Technische Einblicke: Funktionsweise und Ansteuerung
Der PC817X1NSZ1B arbeitet nach dem Prinzip der optischen Kopplung. Ein interner Infrarot-LED (Eingang) emittiert Licht, wenn Strom durch ihn fließt. Dieses Licht wird von einem gegenüberliegenden Fototransistor (Ausgang) detektiert, der daraufhin zu leiten beginnt. Der Abstand und die Materialbeschaffenheit zwischen LED und Fototransistor sind so optimiert, dass eine hohe Isolationsspannung erreicht wird, während gleichzeitig eine effiziente Lichtübertragung gewährleistet ist.
Zur Ansteuerung wird die LED in Sperrvorspannung versetzt und ein Vorwiderstand entsprechend des gewünschten Eingangsstroms und der verfügbaren Versorgungsspannung berechnet. Der Ausgangstransistor wird dann gemäß den Anforderungen der nachgeschalteten Schaltung geschaltet. Die 80V maximale Sperrspannung am Ausgang ermöglichen die Kopplung an eine Vielzahl von Lasten, von einfachen Logikpegeln bis hin zu höheren Spannungsbereichen.
FAQ – Häufig gestellte Fragen zu PC817X1NSZ1B – Optokoppler, 5kV, 80V, 4..8mA, >80%, DIP-4
Was ist die Hauptfunktion eines Optokopplers wie dem PC817X1NSZ1B?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung von elektrischen Schaltungen. Er ermöglicht die Übertragung von Signalen zwischen zwei Schaltungen, die keine direkte elektrische Verbindung aufweisen. Dies schützt die empfindliche Steuerelektronik vor hohen Spannungen, Störungen und Erdungsschleifen.
Warum ist die Durchbruchspannung von 5kV so wichtig?
Die Durchbruchspannung von 5kV gibt an, bis zu welcher Spannung der Optokoppler eine sichere Isolation gewährleistet, ohne dass es zu einem elektrischen Durchschlag kommt. Dies ist entscheidend für Anwendungen, die mit hohen Spannungen arbeiten oder potenziellen Spannungsspitzen ausgesetzt sind, um Schäden an Geräten und Schutz für Benutzer zu gewährleisten.
Wie beeinflusst der Stromübertragungsgrad (CTR) von >80% die Anwendung?
Ein hoher CTR von über 80% bedeutet, dass der Optokoppler sehr effizient ist. Ein kleiner Eingangsstrom reicht aus, um einen entsprechenden Ausgangsstrom zu steuern. Dies ermöglicht den Einsatz mit geringeren Treiberströmen und ist vorteilhaft für Energiesparanwendungen oder wenn die steuernde Seite nur begrenzte Stromlieferfähigkeit hat.
Für welche Art von Anwendungen ist der PC817X1NSZ1B besonders gut geeignet?
Der PC817X1NSZ1B eignet sich hervorragend für Schaltnetzteile, industrielle Steuerungen (SPS-Schnittstellen), Motorsteuerungen, Messgeräte, Telekommunikationsgeräte und überall dort, wo eine zuverlässige und sichere Trennung zwischen verschiedenen Potentialebenen erforderlich ist.
Welche Vorteile bietet die DIP-4 Bauform?
Die DIP-4 (Dual In-line Package, 4 Pins) Bauform ist eine weit verbreitete und standardisierte Montageart für bedrahtete Bauteile. Sie ermöglicht eine einfache und kostengünstige Montage auf Standard-Leiterplatten (PCBs) mittels Löttechnik und ist gut geeignet für Anwendungen, bei denen keine SMD-Bestückung erforderlich ist.
Wie wird der Eingangsstrom für den PC817X1NSZ1B korrekt dimensioniert?
Der Eingangsstrom (IF) für die interne LED des Optokopplers sollte so dimensioniert werden, dass er den erforderlichen Stromübertragungsgrad (CTR) erreicht, aber die maximale zulässige Stromstärke der LED nicht überschreitet. Ein typischer Wert zur Aussteuerung liegt oft im Bereich von 4-8mA, abhängig vom gewünschten Schaltverhalten und der Umgebungstemperatur. Die genauen Werte sind dem Datenblatt des Herstellers zu entnehmen.
Muss ich spezielle Vorsichtsmaßnahmen treffen, wenn ich mit Optokopplern arbeite?
Obwohl Optokoppler die Sicherheit erhöhen, ist es immer ratsam, die üblichen Sicherheitsvorkehrungen im Umgang mit Elektrizität zu befolgen. Achten Sie auf die richtige Verdrahtung, beachten Sie die maximalen Spannungs- und Stromgrenzen der jeweiligen Schaltungsteile und stellen Sie sicher, dass die gesamte Schaltung den relevanten Sicherheitsstandards entspricht.
