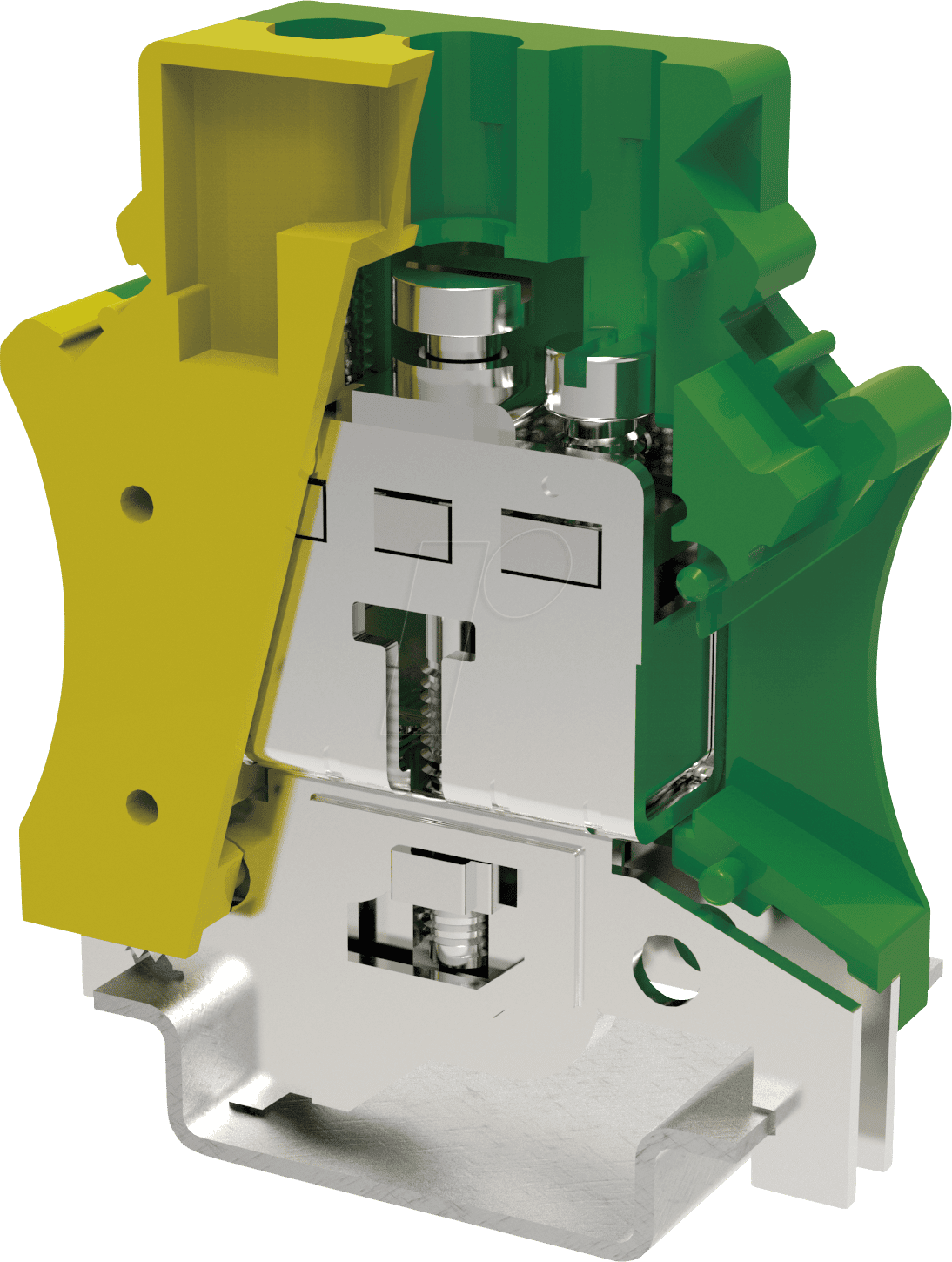

PC16 GG – Die Sichere Verbindung für Ihre Elektroinstallation
Die PC16 GG Reihenklemme, ausgelegt für Leiterquerschnitte von 16 mm² und in auffälligem grün-gelb gehalten, ist die essenzielle Komponente für alle, die eine zuverlässige und normgerechte Erdungsverbindung in ihrer elektrischen Anlage realisieren müssen. Sie löst das kritische Problem der sicheren Erdung von Leitungen und ist damit unverzichtbar für Elektriker, Schaltanlagenbauer und qualifizierte Heimwerker, die höchsten Wert auf Sicherheit und Langlebigkeit legen.
Maximale Sicherheit durch Normgerechte Erdung
Die grün-gelbe Farbgebung der PC16 GG Reihenklemme ist nicht nur ein Designmerkmal, sondern ein klares Signal für ihre Funktion als Schutzleiterklemme. Gemäß nationaler und internationaler Normen dient diese Farbkombination der eindeutigen Kennzeichnung von Erdungs- und Schutzleitern. Dies minimiert das Risiko von Verwechslungen während der Installation und Wartung und trägt maßgeblich zur Erhöhung der elektrischen Sicherheit bei. Die PC16 GG bietet hier eine überlegene Wahl gegenüber Standardklemmen ohne spezifische Erdungskennzeichnung, da sie von vornherein eine klare visuelle Unterscheidung ermöglicht und so Installationsfehler vorbeugt, die schwerwiegende Folgen haben könnten.
Technische Exzellenz für Anspruchsvolle Anwendungen
Bei der Entwicklung der PC16 GG Reihenklemme standen höchste Ansprüche an Funktionalität, Langlebigkeit und Benutzerfreundlichkeit im Fokus. Das robuste Design und die sorgfältige Materialauswahl gewährleisten eine dauerhaft sichere elektrische Verbindung auch unter anspruchsvollen Umgebungsbedingungen.
- Hohe Strombelastbarkeit: Die Klemme ist für Leiterquerschnitte bis 16 mm² ausgelegt und ermöglicht so die sichere Führung hoher Stromstärken, wie sie in vielen industriellen und privaten Anwendungen vorkommen.
- Zuverlässige Klemmung: Ein präzise gefertigter Klemmmechanismus sorgt für einen festen und dauerhaften Kontakt mit dem Leiter, was Spannungsabfälle minimiert und eine zuverlässige Funktion über die gesamte Lebensdauer gewährleistet.
- Einfache Installation: Die PC16 GG ist für eine schnelle und unkomplizierte Montage auf Standard-Hutschiene (35 mm) konzipiert. Die Schraubverbindung erlaubt eine sichere Fixierung des Leiters ohne spezielles Werkzeug, was die Installationszeit reduziert.
- Kompaktes Design: Trotz ihrer hohen Belastbarkeit zeichnet sich die Reihenklemme durch eine platzsparende Bauweise aus, die eine hohe Packungsdichte in Schaltanlagen ermöglicht und somit zur Effizienz des Systemdesigns beiträgt.
- Robustes Gehäuse: Gefertigt aus hochwertigem, flammwidrigem Kunststoff, bietet die PC16 GG einen optimalen Schutz gegen mechanische Einwirkungen und erfüllt höchste Brandschutzanforderungen.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Reihenklemme für Erdungszwecke (Schutzleiter) |
| Modellbezeichnung | PC16 GG |
| Anschlussquerschnitt (min.-max.) | 0,5 mm² – 16 mm² (flexibel und starr) |
| Farbe | Grün-Gelb (nach EN 60447-1) |
| Montageart | Hutschiene 35 mm (EN 60715) |
| Bemessungsspannung | 400 V AC / 450 V DC (Anwendungsspezifisch zu prüfen) |
| Bemessungsstrom | Bis 76 A (abhängig vom Leiterquerschnitt und Anschlussart) |
| Gehäusematerial | Hochwertiger, flammwidriger Kunststoff (z.B. Polyamid PA) |
| Klemmtechnologie | Schraubklemme mit Druckklemme |
| Umgebungstemperatur (Betrieb) | -25 °C bis +55 °C |
| Schutzart (montiert) | IP20 (bei fachgerechter Montage und geschlossener Klemme) |
Umfassende Einsatzgebiete
Die PC16 GG Reihenklemme ist ein unverzichtbares Bindeglied in zahlreichen elektrischen Installationen, wo die sichere Erdung von Komponenten und Systemen von höchster Bedeutung ist. Ihre robusten Eigenschaften und die klare Kennzeichnung machen sie zur ersten Wahl für:
- Schaltanlagenbau: Als zentrale Komponente für die Erdung von Schienen, Gehäusen und aktiven Bauteilen in Industrie- und Gewerbeschaltanlagen.
- Verteilerkästen: Zur sicheren Anbindung von Schutzleitern in Haupt- und Unterverteilungen von Wohn- und Geschäftsgebäuden.
- Maschinenbau: Zur Erdung von Maschinengehäusen, Steuerungen und beweglichen Anlagenteilen gemäß den geltenden Sicherheitsvorschriften.
- Erneuerbare Energien: In PV-Anlagen zur Erdung von Modulrahmen, Unterkonstruktionen und Wechselrichtern.
- Automatisierungstechnik: Zur zuverlässigen Erdung von Sensoren, Aktoren und Steuerungsmodulen.
- Elektroinstallation im Bauwesen: Für Neubauten und Sanierungen, wo eine normgerechte Elektroinstallation gefordert ist.
FAQ – Häufig gestellte Fragen zu PC16 GG – Reihenklemme PC16, 16 mm2, grün-gelb
Was ist der Hauptzweck einer grün-gelben Reihenklemme?
Eine grün-gelbe Reihenklemme ist speziell für die sichere elektrische Verbindung und Kennzeichnung von Schutzleitern (Erdleitern) konzipiert. Sie dient dazu, im Fehlerfall eine sichere Ableitung von Strom in die Erde zu gewährleisten und somit Personen und Anlagen vor gefährlichen elektrischen Spannungen zu schützen.
Welche Leiterquerschnitte kann die PC16 GG sicher anschließen?
Die PC16 GG Reihenklemme ist für Leiterquerschnitte von 0,5 mm² bis maximal 16 mm² ausgelegt. Dies ermöglicht den Anschluss einer breiten Palette von flexiblen und starren Leitern, die in vielen gängigen Elektroinstallationen zum Einsatz kommen.
Ist die PC16 GG für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Bei fachgerechter Montage und wenn die Klemme ordnungsgemäß abgedeckt ist, bietet die PC16 GG eine hohe Schutzart (typischerweise IP20). Für extremere Umgebungsbedingungen oder wenn ein höherer Schutz gegen das Eindringen von Staub oder Wasser erforderlich ist, sollten zusätzliche Schutzmaßnahmen oder spezielle Gehäuse verwendet werden, die den entsprechenden Schutzgrad (z.B. IP65) gewährleisten.
Welche Normen muss ich bei der Installation von Schutzleiterklemmen beachten?
Die Installation von Schutzleiterklemmen muss grundsätzlich gemäß den relevanten nationalen und internationalen Normen erfolgen, wie z.B. der DIN VDE 0100 Serie in Deutschland. Die grün-gelbe Farbgebung ist dabei ein zentrales Kennzeichnungselement gemäß EN 60447-1.
Kann ich die PC16 GG auch für andere Verbindungen als die Erdung verwenden?
Nein, die PC16 GG ist ausdrücklich als Schutzleiterklemme konzipiert und gekennzeichnet. Für andere elektrische Verbindungen, wie z.B. Neutralleiter oder Phasenleiter, sollten ausschließlich dafür vorgesehene Reihenklemmen mit entsprechender Kennzeichnung und Zulassung verwendet werden, um die elektrische Sicherheit zu gewährleisten.
Wie wird die PC16 GG auf der Hutschiene befestigt?
Die PC16 GG wird auf einer Standard-Hutschiene (35 mm Breite nach EN 60715) montiert. Sie verfügt über eine integrierte Klemmvorrichtung, die ein einfaches Auf- und Abrasten ermöglicht und für einen sicheren Halt der Klemme auf der Hutschiene sorgt.
Muss ich spezielles Werkzeug für die Installation der PC16 GG verwenden?
Für den Anschluss des Leiters an die PC16 GG wird in der Regel ein Standard-Schraubendreher benötigt, der zur Größe der Klemmschraube passt. Das Aufsetzen der Klemme auf die Hutschiene erfordert kein spezielles Werkzeug und kann in der Regel von Hand erfolgen.
