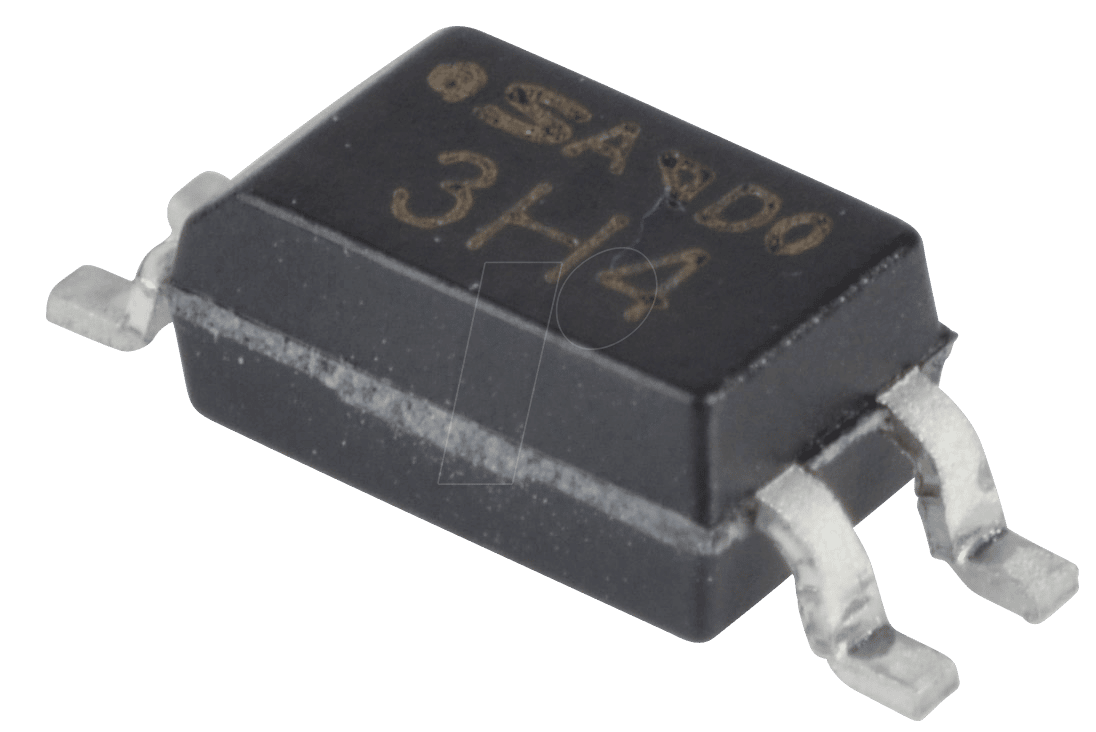

Ihr Zuverlässiger Partner für Signalentkopplung: PC 3H4J00000F Optokoppler-AC
Für Ingenieure und Techniker, die höchste Anforderungen an die elektrische Sicherheit und Signalintegrität stellen, ist die zuverlässige Entkopplung von Stromkreisen unerlässlich. Der PC 3H4J00000F Optokoppler-AC mit einer Spannungsfestigkeit von 2,5 kV und 80 V bietet hier eine überlegene Lösung, um empfindliche Steuerungssysteme vor schädlichen Spannungsspitzen und elektrischem Rauschen zu schützen. Ideal für den Einsatz in industriellen Automatisierungslösungen, Stromversorgungen und Kommunikationstechnik, wo höchste Zuverlässigkeit gefordert ist.
Maximale Isolation und Schutz mit PC 3H4J00000F
Der PC 3H4J00000F repräsentiert die Spitze der Optokoppler-Technologie für AC-Anwendungen. Im Gegensatz zu einfacheren Optokopplern, die oft nur für DC-Signale ausgelegt sind oder geringere Isolationsspannungen aufweisen, ermöglicht dieser speziell entwickelte Baustein eine sichere Trennung zwischen Hochspannungs- und Niederspannungsbereichen, selbst bei Wechselstromsignalen. Die garantierte Spannungsfestigkeit von 2,5 kV schützt Ihre wertvollen elektronischen Komponenten effektiv vor Überspannungen, die durch Netzstörungen, Blitzschläge oder Schalthandlungen entstehen können. Dies minimiert das Risiko von Ausfällen, erhöht die Lebensdauer Ihrer Systeme und spart signifikant Wartungskosten.
Überlegene Leistung und Zuverlässigkeit
Die entscheidenden Vorteile des PC 3H4J00000F Optokoppler-AC liegen in seiner robusten Bauweise und den exzellenten elektrischen Eigenschaften, die ihn von Standardlösungen abheben:
- Hohe Spannungsfestigkeit: Mit 2,5 kV AC bietet der Optokoppler eine branchenführende Isolation, die weit über die Anforderungen vieler Standardanwendungen hinausgeht. Dies gewährleistet maximale Sicherheit in Umgebungen mit potenziell hohen Spannungen.
- AC-Signalübertragung: Entwickelt für die zuverlässige Übertragung von AC-Signalen, was ihn für eine breitere Palette von Anwendungen qualifiziert als reine DC-Optokoppler. Dies ermöglicht eine flexible Integration in bestehende AC-gesteuerte Systeme.
- Präzise Signalübertragung (>20%): Die spezifizierte Übertragungsrate von >20% gewährleistet eine effektive und zuverlässige Weiterleitung von Steuersignalen mit minimalen Verlusten, selbst unter schwierigen Betriebsbedingungen.
- Kompaktes MFP4 Halfpitch Gehäuse: Das Halfpitch-Gehäuseformat (MFP4) ermöglicht eine platzsparende Montage auf Leiterplatten, was besonders in modernen, dicht bestückten Elektronikdesigns von Vorteil ist.
- Strapazierfähige Konstruktion: Die interne Optokoppler-Technologie ist auf Langlebigkeit und Stabilität ausgelegt, um eine kontinuierliche Leistung über lange Betriebszeiten zu gewährleisten.
- Reduzierung von Gleichtaktstörungen: Durch die galvanische Trennung werden Gleichtaktstörungen, die über gemeinsame Erdleitungen übertragen werden können, wirksam unterbunden, was zu einer saubereren Signalübertragung führt.
Technische Spezifikationen im Detail
Der PC 3H4J00000F Optokoppler-AC ist ein hochentwickeltes Bauteil, das für anspruchsvolle technische Anwendungen konzipiert wurde. Seine technischen Merkmale sind entscheidend für die Gewährleistung von Sicherheit und Leistung in kritischen Systemen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | PC 3H4J00000F – Optokoppler-AC |
| Isolationsspannung (AC) | 2,5 kVeff (gemäß IEC 60747-5-2 oder gleichwertig) |
| Durchlassstrom (Forward Current) | Typisch 10 mA bis 20 mA, je nach Typ und Anwendungsspezifikation des Herstellers. Ermöglicht flexible Stromversorgung der internen LED. |
| Ausgangsspannung (Collector-Emitter Voltage) | Bis zu 80 V DC, je nach verwendeter Komplementärkomponente (Transistor, Thyristor etc.). Bietet ausreichend Spielraum für diverse Schaltungstopologien. |
| Stromübertragungsverhältnis (CTR – Current Transfer Ratio) | >20% (Typischer Wert bei definierten Eingangsstrombedingungen). Definiert die Effizienz der Signalübertragung. |
| Gehäusetyp | MFP4 (Halfpitch) |
| Anwendungsumgebung | Industrielle Automatisierung, Stromversorgungen, Telekommunikation, Medizintechnik, Motorsteuerungen. Überall dort, wo galvanische Trennung und hohe Spannungsfestigkeit gefordert sind. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +85°C oder höher, abhängig von der spezifischen Baureihe und Zulassungen. Gewährleistet Zuverlässigkeit unter widrigen Umgebungsbedingungen. |
| Isolationsmaterial | Hochwertige Kunststoffe und Vergussmassen, die eine effektive Barriere gegen elektrische Durchschläge bilden und den höchsten Sicherheitsstandards entsprechen. |
Einsatzmöglichkeiten und Anwendungsbereiche
Der PC 3H4J00000F Optokoppler-AC ist ein vielseitiges Bauteil, das in einer Vielzahl von industriellen und technologischen Anwendungen unverzichtbar ist:
- Schaltnetzteile: Zur Isolierung der Sekundärseite von der Primärseite und zur Rückkopplung von Steuerinformationen, was die Sicherheit und Stabilität des Netzteils erhöht.
- Motorsteuerungen: Zur Ansteuerung von Leistungshalbleitern wie IGBTs oder MOSFETs in Frequenzumrichtern und Servoantrieben, wo hohe Spannungen und schnelle Schaltfrequenzen auftreten.
- Industrielle SPS-Systeme: Zur sicheren Anbindung von Sensoren und Aktoren an die speicherprogrammierbare Steuerung, um die Steuerungselektronik vor Störungen aus dem Feld zu schützen.
- Medizintechnik: In Geräten, die strenge Sicherheitsanforderungen an die Patientenerdung und elektrische Isolation stellen, wie z.B. Überwachungsgeräte oder bildgebende Systeme.
- Telekommunikationsinfrastruktur: Zur Entkopplung von Kommunikationsleitungen und zur Erhöhung der Zuverlässigkeit in rauen Umgebungsbedingungen.
- Labor- und Prüfgeräte: Zur Gewährleistung der Sicherheit von Personal und Gerät bei der Arbeit mit potenziell gefährlichen Spannungen.
Häufig gestellte Fragen (FAQ) zu PC 3H4J00000F – Optokoppler-AC 2,5kV 80V >20% MFP4 Halfpitch
Was ist die Hauptfunktion eines Optokopplers wie dem PC 3H4J00000F?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei Stromkreisen. Er nutzt Licht, um ein Signal von einem Kreislauf zum anderen zu übertragen, wodurch eine direkte elektrische Verbindung vermieden wird. Dies schützt empfindliche Komponenten vor Überspannungen und elektrischem Rauschen.
Warum ist die AC-Spannungsfestigkeit von 2,5 kV bei diesem Optokoppler wichtig?
Die hohe AC-Spannungsfestigkeit von 2,5 kV gewährleistet, dass der Optokoppler auch bei wechselseitig auftretenden hohen Spannungen eine zuverlässige Isolation bietet. Dies ist entscheidend für Anwendungen in industriellen Umgebungen, wo Netzschwankungen oder Schaltvorgänge zu Spannungsspitzen führen können, die empfindliche Elektronik beschädigen könnten.
Für welche Art von Signalen ist der PC 3H4J00000F Optokoppler-AC geeignet?
Dieser Optokoppler ist speziell für die Übertragung von AC-Signalen (Wechselstromsignale) konzipiert. Er kann sowohl sinusförmige als auch pulsierende Wechselspannungen sicher entkoppeln und weiterleiten, was ihn für eine breitere Palette von Anwendungen als reine DC-Optokoppler qualifiziert.
Was bedeutet die Angabe „MFP4 Halfpitch“ für die Montage?
MFP4 Halfpitch bezieht sich auf das Gehäuseformat des Optokopplers. Es bedeutet, dass der Baustein für die Oberflächenmontage (SMD) auf Leiterplatten (PCBs) optimiert ist und über eine Pin-Pitch (Abstand zwischen den Pins) von der Hälfte eines Standard-Pitch verfügt. Dies ermöglicht eine dichtere Bestückung von Leiterplatten und spart wertvollen Bauraum.
Wie beeinflusst das Stromübertragungsverhältnis (CTR) von >20% die Leistung des Optokopplers?
Das Stromübertragungsverhältnis (CTR) gibt an, wie effizient ein Eingangsstrom in einen Ausgangsstrom umgewandelt wird. Ein CTR von >20% bedeutet, dass für einen bestimmten Eingangsstrom ein proportional größerer Ausgangsstrom fließt (abhängig vom internen Transistor). Dies gewährleistet eine robuste Signalübertragung, auch bei geringeren Eingangssignalen, und minimiert Energieverluste.
Welche Vorteile bietet die Verwendung dieses Optokopplers gegenüber einer einfachen Transformatorlösung zur Isolation?
Optokoppler wie der PC 3H4J00000F bieten neben der galvanischen Trennung auch die Möglichkeit der Signalverarbeitung und -verstärkung. Sie sind oft kleiner und kostengünstiger für bestimmte Anwendungen als Transformatoren, insbesondere wenn es um die Ansteuerung von Halbleitern mit geringer Leistung geht. Zudem reagieren sie schneller auf Signaländerungen.
Kann der PC 3H4J00000F in Anwendungen mit sehr hohen Frequenzen eingesetzt werden?
Die Eignung für sehr hohe Frequenzen hängt von spezifischen Parametern wie der Schaltgeschwindigkeit (Propagation Delay) und der Bandbreite des Optokopplers ab, die je nach Hersteller und spezifischem Modell variieren können. Für typische industrielle AC-Anwendungen mit Frequenzen im Bereich von 50/60 Hz bis zu einigen Kilohertz ist er gut geeignet. Für Anwendungen im MHz-Bereich sind spezialisierte Hochfrequenz-Optokoppler erforderlich.
