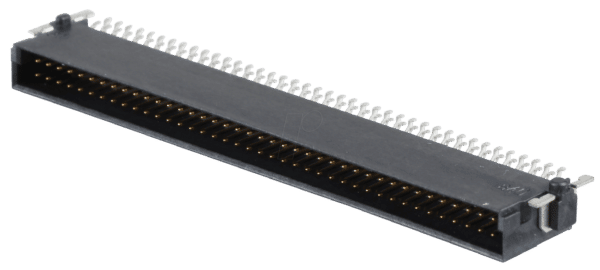

Maximale Anschlussdichte auf kleinstem Raum: Die ONE27 M80W 90° Messerleiste
Sie benötigen eine platzsparende und dennoch hochgradig flexible Lösung zur Verdrahtung Ihrer Elektronikprojekte? Die ONE27 M80W 90° Messerleiste mit 80 Polen ist die Antwort für Entwickler, Ingenieure und Hobbyisten, die eine effiziente und zuverlässige Signalübertragung in beengten Umgebungen gewährleisten müssen.
Revolutionäre Raumnutzung durch 90°-Winkeldesign
Herkömmliche gerade Messerleisten beanspruchen wertvollen Platz in einer Ebene. Die ONE27 M80W 90° Messerleiste von One 27 durchbricht diese Limitierung mit ihrem intelligenten 90°-Winkeldesign. Diese innovative Ausrichtung ermöglicht es Ihnen, Verbindungen an zwei senkrecht zueinander stehenden Ebenen zu realisieren. Dies ist besonders vorteilhaft bei der Bestückung von Leiterplatten, der Integration von Modulen in Gehäusen oder wenn Sie die maximale Anzahl an Anschlüssen auf einer kleinen Grundfläche unterbringen müssen. Statt sich auf eine einzige Dimension zu beschränken, eröffnen Sie neue Möglichkeiten für kompakte und multifunktionale Designs.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die ONE27 M80W 90° Messerleiste ist nicht nur ein Mittel zur Verbindungsherstellung, sondern ein präzises Bauteil, das für höchste Zuverlässigkeit konzipiert wurde. Mit insgesamt 80 Polen bietet sie eine beeindruckende Kapazität für die Weiterleitung von Signalen, Daten oder Stromversorgungen. Jede Verbindung ist robust ausgeführt, um Signalintegrität auch unter anspruchsvollen Bedingungen zu gewährleisten. Dies macht sie zur idealen Wahl für den Einsatz in Prototypen, industriellen Steuerungen, Messtechnik und anspruchsvollen Consumer-Elektronik-Anwendungen, bei denen Ausfälle keine Option sind.
Überragende Vorteile der ONE27 M80W 90° Messerleiste
- Platzsparende 90°-Architektur: Ermöglicht vertikale und horizontale Verdrahtung auf engstem Raum und maximiert so die Anschlussdichte.
- Hohe Polzahl (80): Bietet umfangreiche Möglichkeiten für komplexe Verdrahtungsaufgaben und die Anbindung zahlreicher Komponenten.
- Robuste Konstruktion: Gewährleistet langlebige und zuverlässige elektrische Verbindungen, selbst in Umgebungen mit Vibrationen oder Temperaturschwankungen.
- Optimale Signalintegrität: Die präzise gefertigten Kontakte minimieren Signalverluste und Rauschen für eine klare und unverfälschte Datenübertragung.
- Vielseitige Anwendbarkeit: Ideal für Leiterplatten-zu-Leiterplatten-Verbindungen, Debugging-Interfaces, Sensorintegration und Modulaufbauten.
- Einfache Montage: Konzipiert für eine unkomplizierte Integration in bestehende Schaltungen und Gehäuse.
- Standardisierte Kompatibilität: Passt zu gängigen Steckverbindern und Anschlussmethoden in der Elektronikentwicklung.
Technische Spezifikationen im Detail
Die ONE27 M80W 90° Messerleiste zeichnet sich durch ihre sorgfältig ausgewählten Materialien und ihre präzise Fertigung aus. Jede Komponente ist darauf ausgelegt, eine optimale Performance und Langlebigkeit zu bieten. Die Kontaktoberflächen sind auf minimale Übergangswiderstände optimiert, was für die Signalqualität von entscheidender Bedeutung ist. Das Gehäusematerial schützt die internen Verbindungen vor Umwelteinflüssen und mechanischer Belastung. Die 90°-Winkelung ist fest und präzise ausgeführt, um eine stabile mechanische Ausrichtung der angeschlossenen Bauteile zu gewährleisten.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Messerleiste, Stiftleiste (männlich) |
| Modell | ONE27 M80W 90° |
| Polzahl | 80 |
| Winkelung | 90° |
| Kontaktmaterial | Hochleitfähige Legierung mit korrosionsbeständiger Oberflächenveredelung (Details siehe Produktdatenblatt für spezifische Galvanisierung) |
| Gehäusematerial | Hochtemperatur-beständiger Thermoplast (z.B. PBT oder LCP), UL94V-0 zertifiziert für Flammwidrigkeit |
| Bemessungsstrom pro Kontakt | Typischerweise 1A bis 3A (abhängig von Pin-Abstand und Umgebungstemperatur; genaue Werte im Datenblatt) |
| Bemessungsspannung | Typischerweise 250V AC/DC (abhängig von Isolationsabstand und Umgebung; genaue Werte im Datenblatt) |
| Betriebstemperatur | -40°C bis +105°C (variiert je nach Gehäusematerial und Anwendungsumgebung) |
| Montageart | Lötfahnen für Durchsteckmontage (THT) auf Leiterplatte |
| Anwendungsszenarien | Leiterplatten-zu-Leiterplatten-Verbindungen, Datenübertragung, Signalverteilung, interne Verkabelung von Geräten |
Anwendungsbereiche für maximale Effizienz
Die ONE27 M80W 90° Messerleiste ist ein vielseitiges Bauteil, das in einer breiten Palette von Applikationen glänzt. In der industriellen Automatisierung und Steuerungstechnik ermöglicht sie die kompakte Verdrahtung von Sensoren und Aktoren an Steuergeräten, wo der Platz oft limitiert ist. In der Messtechnik und Prüftechnik dient sie als zuverlässige Schnittstelle für Messaufbauten und die Anbindung von Testequipment. Im Bereich der Embedded Systems und Prototypenentwicklung erlaubt sie eine flexible und modulare Erweiterung von Funktionalitäten. Auch in der Telekommunikation und im Netzwerk-Equipment findet die Messerleiste Anwendung zur internen Signalverteilung. Die 90°-Ausrichtung ist hierbei oft entscheidend, um bestehende Leiterplattendesigns optimal auszunutzen und die Anzahl der Steckverbinder zu maximieren.
Die Vorteile von One 27 für Ihre Elektronikprojekte
Als Spezialist für Konnektivitätslösungen versteht One 27 die kritische Bedeutung von Qualität und Zuverlässigkeit. Die ONE27 M80W 90° Messerleiste repräsentiert dieses Engagement. Jede Leiste wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass sie den hohen Anforderungen moderner Elektronikentwicklung gerecht wird. Die Verwendung hochwertiger Materialien und präziser Fertigungsverfahren garantiert eine Leistung, die Standardlösungen weit übertrifft. Sie investieren nicht nur in ein Bauteil, sondern in die Stabilität und Leistungsfähigkeit Ihres gesamten Systems.
FAQ – Häufig gestellte Fragen zu ONE27 M80W 90° – One 27 Messerleiste 90°-gewinkelt, 80-pol
Was ist der Hauptvorteil der 90°-Winkelung bei dieser Messerleiste?
Der Hauptvorteil der 90°-Winkelung ist die signifikante Platzersparnis und die Ermöglichung einer zweidimensionalen Verdrahtung. Dies erlaubt eine deutlich höhere Anschlussdichte auf einer Leiterplatte oder in einem Gehäuse, indem Verbindungen sowohl in der horizontalen als auch in der vertikalen Ebene realisiert werden können.
Ist diese Messerleiste für den Einsatz in industriellen Umgebungen geeignet?
Ja, die ONE27 M80W 90° Messerleiste ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die robuste Konstruktion, die Verwendung von hochtemperatur- und flammwidrigen Materialien sowie die zuverlässigen Kontakte gewährleisten Stabilität und Langlebigkeit auch unter industriellen Bedingungen.
Wie wird die Signalintegrität bei 80 Polen sichergestellt?
Die Signalintegrität wird durch die Verwendung von hochwertigen Kontaktmaterialien mit niedrigen Übergangswiderständen und präziser Fertigung erreicht. Dies minimiert Signalverluste und Rauschen, was für die klare und unverfälschte Datenübertragung entscheidend ist.
Welche Art von Steckverbindern kann ich mit dieser Messerleiste verwenden?
Die ONE27 M80W 90° Messerleiste ist als Stiftleiste (männlich) ausgeführt. Sie ist kompatibel mit einer Vielzahl von Buchsenleisten (weiblich) mit passendem Polabstand und Kontaktgeometrie, die für 2,54mm Rastermaße ausgelegt sind. Die genauen Spezifikationen von Gegensteckern sollten immer im Einklang mit der Messerleiste geprüft werden.
Ist die Montage auf der Leiterplatte kompliziert?
Nein, die Montage ist unkompliziert. Die Messerleiste ist für die Durchsteckmontage (THT – Through-Hole Technology) auf Leiterplatten ausgelegt und verfügt über Lötösen, die einfach durch die vorgebohrten Löcher der Leiterplatte gesteckt und verlötet werden können.
Was bedeutet die UL94V-0 Zertifizierung für das Gehäusematerial?
Die UL94V-0 Zertifizierung gibt an, dass das Gehäusematerial extrem flammwidrig ist. Es stoppt die Flammenausbreitung schnell, wenn es entzündet wird, was die Sicherheit in elektrischen Geräten und Anlagen erhöht.
Gibt es eine maximale Strombelastbarkeit pro Kontakt?
Ja, es gibt eine typische maximale Strombelastbarkeit pro Kontakt, die im Datenblatt spezifiziert ist. Diese liegt in der Regel zwischen 1A und 3A und hängt von Faktoren wie dem Pin-Abstand, der Umgebungstemperatur und der Kühlung ab. Für genaue Werte ist das Produktdatenblatt konsultieren.
