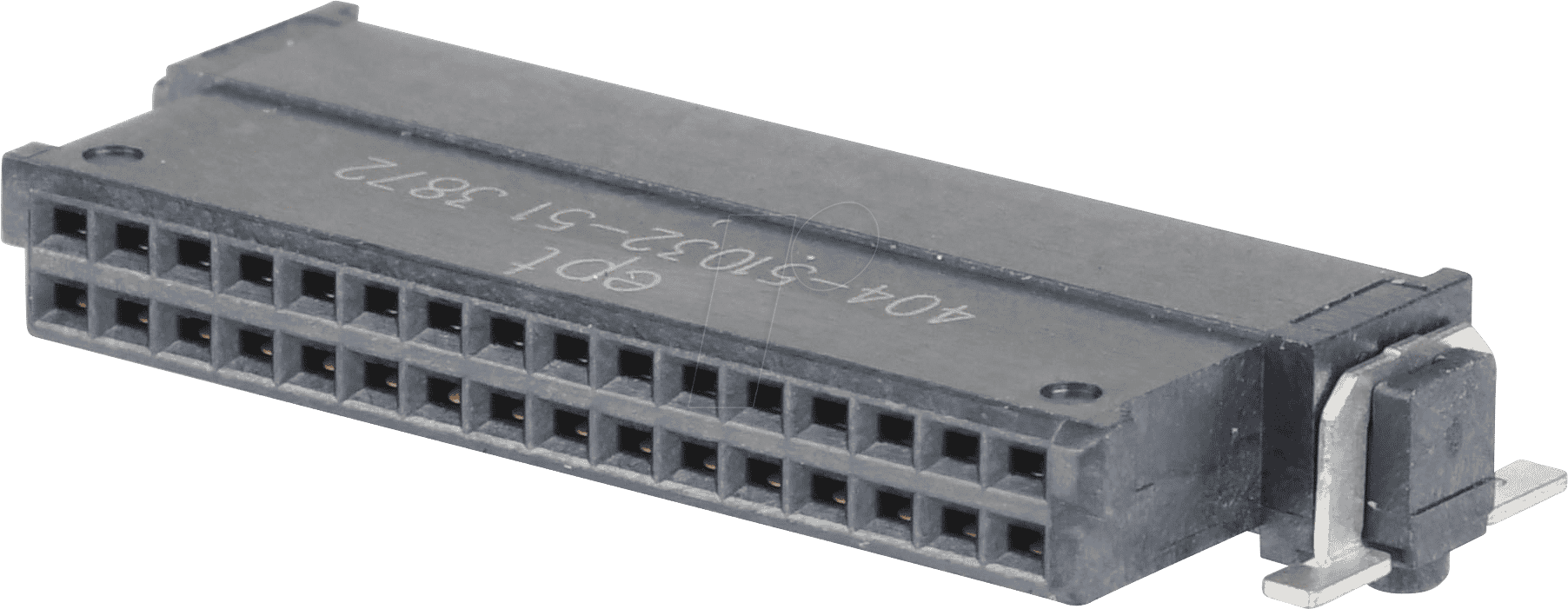

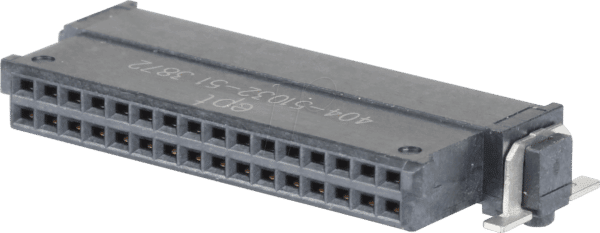

Präzision und Zuverlässigkeit für Ihre Verbindungstechnik: Die ONE27 F32W 90° Federleiste
Die ONE27 F32W 90° Federleiste, 32-polig, ist die ideale Lösung für Anwender, die eine robuste und platzsparende Anschlusslösung mit präziser Signalübertragung benötigen. Insbesondere in beengten Bauräumen oder dort, wo eine exakte 90°-Ausrichtung der Kabel von entscheidender Bedeutung ist, bietet diese Federleiste eine überlegene Alternative zu herkömmlichen Lötverbindungen oder steckbaren Kontakten, die mehr Raum beanspruchen.
Optimierte Konnektivität mit 90°-Winkeldesign
Das charakteristische 90°-Winkeldesign der ONE27 F32W ermöglicht eine effiziente Kabelführung und reduziert den Platzbedarf in Schaltschränken, Gehäusen und auf Leiterplatten erheblich. Dies ist insbesondere in der Automatisierungstechnik, im Maschinenbau, in der Unterhaltungselektronik und in kompakten Messgeräten von unschätzbarem Wert. Die präzise Winkelausrichtung sorgt für eine geordnete und zuverlässige Verkabelung, die Montagefehler minimiert und die Wartung vereinfacht.
Die Überlegenheit der ONE27 F32W Federleiste
Standardlösungen wie Lötverbindungen erfordern oft spezielle Werkzeuge und sind zeitaufwändig, zudem birgt die thermische Belastung Risiken für empfindliche Komponenten. Einfache Steckverbinder können unter mechanischer Belastung oder Vibration zu Kontaktverlusten führen. Die ONE27 F32W Federleiste hingegen kombiniert die Einfachheit einer schnellen Installation mit der mechanischen Stabilität und elektrischen Zuverlässigkeit, die für anspruchsvolle Anwendungen unerlässlich sind. Die integrierte Federkontakte bieten einen konstanten Anpressdruck und kompensieren thermische Ausdehnungen, was zu einer langlebigen und störungsfreien Verbindung führt. Die 32-polige Ausführung ermöglicht die gleichzeitige Verbindung einer hohen Anzahl von Signalen auf kleinstem Raum, was die Komplexität und den Verkabelungsaufwand reduziert.
Technische Exzellenz und Materialqualität
Die ONE27 F32W 90°-Federleiste zeichnet sich durch hochwertige Materialien und präzise Fertigung aus. Das Gehäusematerial ist robust und beständig gegenüber Umwelteinflüssen, die in industriellen Umgebungen häufig auftreten. Die Federkontakte sind aus einer korrosionsbeständigen Legierung gefertigt, die eine optimale Leitfähigkeit über einen langen Zeitraum gewährleistet. Die intelligente Konstruktion der Federkontakte sorgt für eine hohe Kontaktsicherheit und Vibrationsfestigkeit, was sie ideal für Anwendungen mit dynamischen Belastungen macht.
Vorteile auf einen Blick
- Platzersparnis: Das 90°-Design minimiert den Bauraum für Kabelführungen und Verbindungen.
- Schnelle Montage: Werkzeuglose Installation reduziert Montagezeit und -kosten.
- Hohe Kontaktsicherheit: Integrierte Federkontakte sorgen für konstanten Anpressdruck und Vibrationsfestigkeit.
- Zuverlässige Signalübertragung: Hochwertige Materialien gewährleisten niedrige Übergangswiderstände und Langlebigkeit.
- Reduzierung von Montagefehlern: Die präzise Ausrichtung und die einfache Handhabung minimieren Fehlerquellen.
- Kosteneffizienz: Langfristige Zuverlässigkeit und einfache Installation sparen Wartungs- und Folgekosten.
Produktspezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Federleiste, Anschlussklemme |
| Modell | ONE27 F32W 90° |
| Polzahl | 32-polig |
| Anschlusswinkel | 90° (rechtwinklig) |
| Klemmprinzip | Federkraftklemme |
| Gehäusematerial | Hochleistungspolymer, flammhemmend (UL94-V0), hohe mechanische Festigkeit |
| Kontaktmaterial | Kupferlegierung mit oberflächentechnischer Veredelung (z.B. Verzinnung oder Versilberung) für optimale Leitfähigkeit und Korrosionsbeständigkeit. Bietet einen stabilen und dauerhaften elektrischen Kontakt. |
| Einsatztemperatur | -40°C bis +105°C (Umgebungstemperatur), abhängig von Strombelastung und thermischer Anbindung. |
| Nennspannung | Typische Nennspannung für diese Art von Anschlussklemmen liegt im Bereich von 300V bis 600V, abhängig von Isolationsmaterial und Anwendungsspezifikation. |
| Nennstrom | Der Nennstrom ist abhängig vom Leiterquerschnitt und der Kühlung, üblicherweise im Bereich von 5A bis 15A pro Kontakt. |
| Leiterquerschnitt | Unterstützt eine breite Palette von Leiterquerschnitten, typischerweise von 0,08 mm² bis 2,5 mm² (AWG 28 – 14), sowohl für massive als auch für flexible Leiter mit Aderendhülse. |
| Schutzart (bei korrekter Montage) | Die einzelnen Kontakte sind bei korrekter Montage und integrierter Kappe vor direktem Berühren geschützt. |
| Zulassungen | Entspricht relevanten Industriestandards wie IEC, UL, CSA (spezifische Zulassungen können je nach Fertigungscharge variieren und sind beim Hersteller zu prüfen). |
Anwendungsgebiete der ONE27 F32W 90° Federleiste
Die ONE27 F32W 90° Federleiste ist eine vielseitige Komponente, die in zahlreichen Branchen und Applikationen ihren Einsatz findet. Ihre Robustheit und Zuverlässigkeit prädestinieren sie für:
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren, Steuerungen und Bussystemen in Produktionsanlagen und Robotik.
- Maschinenbau: Verdrahtung von Steuerungsaggregaten, Bedienpulten und Leistungselektronik in Werkzeugmaschinen, Verpackungsmaschinen und Fördertechnik.
- Schaltschrankbau: Platzsparende und sichere Verkabelung von Verteilern, Steuerungen und Netzwerkinfrastrukturen.
- Medizintechnik: Zuverlässige Signalübertragung in diagnostischen Geräten und Therapieplattformen, wo höchste Zuverlässigkeit gefordert ist.
- Gebäudeautomation: Anschluss von HLK-Systemen, Beleuchtungssteuerungen und Sicherheitstechnik.
- Bahntechnik: Vibrationsfeste Verbindungen in Zugsicherungs- und Kommunikationssystemen.
- Energieerzeugung und -verteilung: Zuverlässige Verdrahtung in Umspannwerken und Solaranlagen.
- Gerätebau: Kompakte und sichere Anschlüsse in Messinstrumenten, Testsystemen und Laborgeräten.
Integration und Handhabung
Die Installation der ONE27 F32W 90° Federleiste ist denkbar einfach und erfordert kein Spezialwerkzeug. Abisolierte Leiterenden werden direkt in die Federklemmen eingeführt und durch den integrierten Federdruck sicher fixiert. Dies reduziert die Montagezeit erheblich und eliminiert die Notwendigkeit von Aderendhülsen bei vielen Leiterarten. Die 90°-Ausrichtung vereinfacht die nachfolgende Kabelführung und sorgt für eine aufgeräumte Optik und bessere Zugänglichkeit.
FAQ – Häufig gestellte Fragen zu ONE27 F32W 90° – One 27 Federleiste 90°-gewinkelt, 32-pol
Kann die ONE27 F32W 90° Federleiste auch für flexible Leiter ohne Aderendhülse verwendet werden?
Ja, die integrierten Federklemmen sind darauf ausgelegt, sowohl massive als auch flexible Leiter aufzunehmen. Bei flexiblen Leitern wird empfohlen, die Aderenden sorgfältig abzuisolieren und ggf. eine kleine Verdrillung vorzunehmen, um eine optimale Kontaktierung zu gewährleisten. Für die höchsten Anforderungen an die mechanische Stabilität bei flexiblen Leitern, insbesondere bei Vibrationen, wird die Verwendung von Aderendhülsen empfohlen, um die volle Kontaktfläche zu nutzen und ein Ausfransen des Leiters zu verhindern.
Wie ist die maximale Strombelastbarkeit pro Kontakt?
Die maximale Strombelastbarkeit pro Kontakt ist typischerweise im Bereich von 5A bis 15A angesiedelt und hängt maßgeblich vom verwendeten Leiterquerschnitt und den Umgebungsbedingungen (z.B. Kühlung) ab. Eine detaillierte Spezifikation des maximalen Dauerstroms ist den technischen Datenblättern des Herstellers zu entnehmen, die für genaue Auslegungen konsultiert werden sollten.
Ist die Federleiste gegen Feuchtigkeit und Staub geschützt?
Die Federleiste selbst bietet durch ihr geschlossenes Design eine gewisse Grundisolierung. Die Schutzart gegen Umwelteinflüsse wie Feuchtigkeit und Staub hängt jedoch maßgeblich vom umgebenden Gehäuse und der korrekten Montage ab. Für Anwendungen in extremen Umgebungen wird empfohlen, die gesamte Anwendungseinheit entsprechend zu kapseln oder zusätzliche Schutzmaßnahmen zu ergreifen.
Welche Leiterquerschnitte unterstützt die ONE27 F32W 90° Federleiste?
Die ONE27 F32W 90° Federleiste unterstützt üblicherweise einen weiten Bereich von Leiterquerschnitten, typischerweise von 0,08 mm² bis 2,5 mm² (entspricht etwa AWG 28 bis AWG 14). Dies ermöglicht die flexible Anwendung mit einer Vielzahl von Signalleitungen und kleineren Leistungsadern.
Wie löse ich die Verbindung bei Bedarf wieder auf?
Zur Entriegelung der Federklemme wird in der Regel ein geeignetes Werkzeug benötigt, das in eine spezielle Öffnung der Klemme eingeführt wird. Dieses Werkzeug drückt die Feder zurück und gibt den Leiter frei. Spezifische Informationen zur Entriegelungsmethode finden sich in der Regel im Montagehandbuch des Herstellers.
Ist die ONE27 F32W 90° Federleiste für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Die Standardausführung der ONE27 F32W 90° Federleiste ist in der Regel nicht für den direkten Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) konzipiert. Für solche Anwendungen sind spezielle, entsprechend zertifizierte Komponenten erforderlich. Es ist ratsam, die Zulassungen des Herstellers für spezifische Umgebungen zu prüfen oder sich an den technischen Support zu wenden.
Was ist der Vorteil von 32 Polen im Vergleich zu einer geringeren Polzahl?
Eine höhere Polzahl wie die 32 Pole der ONE27 F32W 90° Federleiste ermöglicht den Anschluss einer größeren Anzahl von Signalen oder Leitungen auf kleinstem Raum. Dies ist besonders vorteilhaft in kompakten Geräten oder Schaltschränken, wo die Anzahl der benötigten Verbindungen hoch ist und die verfügbare Fläche begrenzt ist. Es reduziert die Notwendigkeit mehrerer kleinerer Steckverbinder und vereinfacht somit die Verdrahtung und das Kabelmanagement.
