Die Wahl der richtigen Netzwerk-Topologie ist entscheidend für die Effizienz, Zuverlässigkeit und Skalierbarkeit deines Computernetzwerks. Ob du ein kleines Büro einrichtest oder eine komplexe Infrastruktur für dein Unternehmen aufbaust, das Verständnis der grundlegenden Topologien wie Stern, Ring, Bus und Mesh ist unerlässlich, um fundierte Entscheidungen zu treffen. Jede Topologie hat spezifische Vor- und Nachteile, die sich auf Leistung, Kosten und Wartungsaufwand auswirken.
Das sind die beliebtesten Netzwerktopologien Buch Produkte
Keine Produkte gefunden.Grundlagen der Netzwerk-Topologien

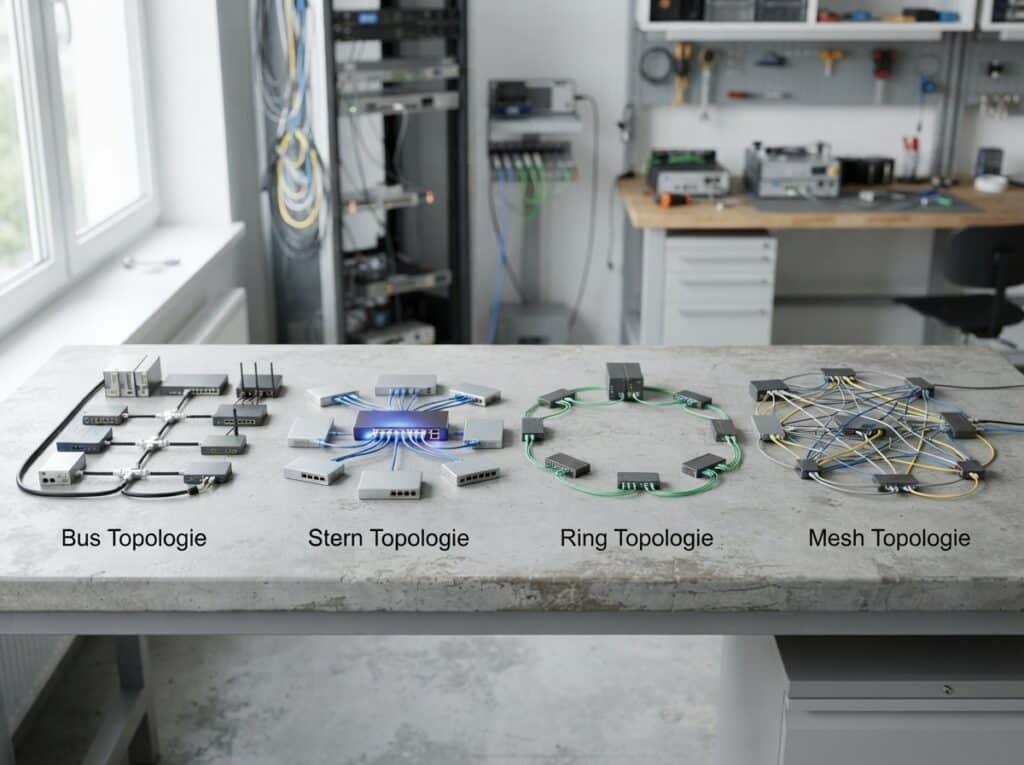

Netzwerk-Topologien beschreiben die physische oder logische Anordnung der Geräte und Kabel in einem Computernetzwerk. Sie definieren, wie Datenpakete zwischen den verschiedenen Knotenpunkten, wie Computern, Servern oder Druckern, übertragen werden. Die Auswahl der Topologie beeinflusst maßgeblich die Netzwerkleistung, die Ausfallsicherheit und die Erweiterbarkeit.
Die Stern-Topologie
Die Stern-Topologie ist eine der am weitesten verbreiteten Netzwerk-Topologien, insbesondere in lokalen Netzwerken (LANs). Bei dieser Anordnung ist jedes Gerät über eine separate Verbindung mit einem zentralen Punkt verbunden. Dieser zentrale Punkt ist in der Regel ein Hub oder ein Switch. Alle Daten, die zwischen zwei Geräten gesendet werden, laufen zuerst über dieses zentrale Gerät.
Vorteile der Stern-Topologie
- Einfache Installation und Erweiterung: Neue Geräte können problemlos hinzugefügt werden, indem sie einfach mit dem zentralen Hub oder Switch verbunden werden, ohne das bestehende Netzwerk zu beeinträchtigen.
- Hohe Ausfallsicherheit einzelner Geräte: Fällt ein einzelnes Endgerät aus, beeinträchtigt dies nicht die Funktionsfähigkeit des restlichen Netzwerks.
- Einfache Fehlererkennung: Probleme können leicht lokalisiert werden, da jede Verbindung einzeln überwacht werden kann. Ein defektes Kabel oder ein ausgefallenes Gerät ist meist schnell identifiziert.
- Bessere Leistung: Da jede Verbindung dediziert ist, wird die Netzwerkbandbreite nicht durch andere Geräte geteilt, was zu einer potenziell besseren Leistung führt, insbesondere bei hohen Datenverkehrsaufkommen.
Nachteile der Stern-Topologie
- Abhängigkeit vom zentralen Punkt: Fällt der zentrale Hub oder Switch aus, ist das gesamte Netzwerk lahmgelegt. Dies stellt einen Single Point of Failure dar.
- Höherer Verkabelungsaufwand: Jedes Gerät benötigt ein eigenes Kabel zum zentralen Punkt, was bei großen Netzwerken zu einem erheblichen Verkabelungsaufwand und höheren Kosten führen kann.
- Begrenzte Reichweite: Die Reichweite des Netzwerks ist oft durch die Spezifikationen des verwendeten Hubs oder Switches begrenzt.
Die Ring-Topologie
In einer Ring-Topologie sind die Geräte in einer geschlossenen Schleife angeordnet, wobei jedes Gerät direkt mit zwei anderen Geräten verbunden ist. Daten werden in einer Richtung von einem Gerät zum nächsten weitergeleitet, bis sie ihr Ziel erreichen. Oft wird ein Token verwendet, um den Zugriff auf das Netzwerk zu steuern. Nur das Gerät, das das Token besitzt, darf Daten senden.
Vorteile der Ring-Topologie
- Gleichmäßige Lastverteilung: Alle Geräte haben potenziell den gleichen Zugang zum Netzwerk, was zu einer gleichmäßigen Lastverteilung führen kann.
- Kein zentraler Punkt des Ausfalls: Anders als bei der Stern-Topologie gibt es keinen einzelnen Punkt, dessen Ausfall das gesamte Netzwerk lahmlegt.
- Gute Leistung bei geringer Last: In Umgebungen mit geringem Datenverkehr kann die Ring-Topologie eine gute Leistung erzielen.
Nachteile der Ring-Topologie
- Schwierige Fehlerbehebung: Wenn ein Kabel oder ein Gerät ausfällt, kann es schwierig sein, die genaue Fehlerquelle zu finden, da die Daten unterbrochen werden. Das gesamte Netzwerk ist betroffen.
- Schwierige Erweiterung: Das Hinzufügen oder Entfernen von Geräten erfordert das Unterbrechen des Netzwerks, was zu Ausfallzeiten führt.
- Langsame Leistung bei hoher Last: Wenn viele Geräte gleichzeitig Daten senden möchten, kann es zu Engpässen kommen, da die Daten nacheinander durch die Ringstruktur geleitet werden müssen.
- Einseitige Datenrichtung: Daten können nur in einer Richtung gesendet werden, was zu Ineffizienzen führen kann.
Die Bus-Topologie
Die Bus-Topologie verwendet ein einziges Hauptkabel (Backbone), an das alle Geräte angeschlossen sind. Daten werden entlang dieses Hauptkabels gesendet und von allen Geräten empfangen, die dann entscheiden, ob die Daten für sie bestimmt sind. An den Enden des Hauptkabels befinden sich Abschlusswiderstände, um Signalreflexionen zu verhindern.
Vorteile der Bus-Topologie
- Geringer Verkabelungsaufwand: Benötigt weniger Kabel als die Stern-Topologie, da alle Geräte an ein gemeinsames Kabel angeschlossen sind.
- Einfache Installation: Relativ einfach einzurichten, besonders in kleineren Netzwerken.
- Geringe Kosten: Aufgrund des geringen Verkabelungsaufwands und der einfachen Hardware ist sie oft kostengünstig.
Nachteile der Bus-Topologie
- Schwierige Fehlerbehebung: Ein Problem an einem Punkt des Hauptkabels kann das gesamte Netzwerk lahmlegen. Die Identifizierung der genauen Fehlerstelle ist oft schwierig.
- Geringe Leistung und Skalierbarkeit: Mit zunehmender Anzahl von Geräten oder bei hohem Datenverkehr nimmt die Leistung rapide ab, da alle Geräte um die Nutzung des gemeinsamen Kabels konkurrieren.
- Begrenzte Kabellänge: Die Länge des Hauptkabels ist begrenzt, was die Skalierbarkeit einschränkt.
- Datenkollisionen: Wenn zwei oder mehr Geräte gleichzeitig Daten senden, können Kollisionen auftreten, die zu Datenverlusten führen.
Die Mesh-Topologie
Die Mesh-Topologie zeichnet sich durch eine hohe Redundanz aus. Jedes Gerät ist mit jedem anderen Gerät im Netzwerk direkt verbunden. Dies gewährleistet, dass es immer mehrere Pfade gibt, über die Daten gesendet werden können. Dies wird als vollständige Mesh-Topologie bezeichnet. In einer partiellen Mesh-Topologie sind nicht alle Geräte miteinander verbunden, sondern nur einige strategisch wichtige Knotenpunkte.
Vorteile der Mesh-Topologie
- Sehr hohe Ausfallsicherheit und Redundanz: Wenn eine Verbindung ausfällt, können Daten problemlos über andere Pfade geleitet werden. Das Netzwerk bleibt auch bei mehreren Ausfällen funktionsfähig.
- Hohe Leistung und Bandbreite: Dedizierte Verbindungen zwischen den Geräten ermöglichen eine hohe Bandbreite und geringe Latenzzeiten.
- Einfache Fehlerlokalisierung: Wenn eine Verbindung ausfällt, kann die Ursache oft leicht identifiziert werden.
- Lastverteilung: Der Datenverkehr kann dynamisch über die verschiedenen Pfade verteilt werden.
Nachteile der Mesh-Topologie
- Extrem hoher Verkabelungsaufwand: Der Aufwand für die Verkabelung ist immens, da jedes Gerät mit jedem anderen verbunden ist. Dies führt zu sehr hohen Kosten und Komplexität.
- Komplexe Installation und Konfiguration: Die Einrichtung und Verwaltung einer Mesh-Topologie ist sehr aufwendig.
- Schwierige Erweiterung: Das Hinzufügen eines neuen Geräts erfordert die Verbindung zu allen bestehenden Geräten, was den Aufwand exponentiell erhöht.
Vergleichstabelle der Netzwerk-Topologien
| Merkmal | Stern-Topologie | Ring-Topologie | Bus-Topologie | Mesh-Topologie |
|---|---|---|---|---|
| Ausfallsicherheit | Gut (Ausfall eines Endgeräts kein Problem, aber Ausfall des Zentrums kritisch) | Mittel (Ausfall eines Geräts oder Kabels unterbricht den Ring) | Gering (Ausfall des Backbones legt das Netz lahm) | Sehr Hoch (Hohe Redundanz durch mehrere Pfade) |
| Verkabelungsaufwand | Hoch | Mittel | Gering | Sehr Hoch |
| Installation & Erweiterung | Einfach | Schwierig (Netzwerkunterbrechung nötig) | Mittel (Bei Erweiterung vorsichtig sein) | Sehr Schwierig |
| Leistung | Gut bis Sehr Gut (je nach Hub/Switch) | Mittel (Kann bei hoher Last abnehmen) | Schlecht (Bei vielen Geräten oder hohem Traffic) | Sehr Gut (Dedizierte Verbindungen) |
| Kosten | Mittel bis Hoch (abhängig vom zentralen Gerät) | Mittel | Gering | Sehr Hoch |
| Fehlererkennung | Einfach | Schwierig | Schwierig | Einfach |
Anwendungsbereiche und Empfehlungen
Die Wahl der Topologie hängt stark von den spezifischen Anforderungen deines Netzwerks ab. Für die meisten kleinen bis mittelgroßen lokalen Netzwerke in Büros und Haushalten ist die Stern-Topologie aufgrund ihrer Einfachheit, guten Leistung und relativen Ausfallsicherheit die bevorzugte Wahl. Moderne Switches bieten zudem fortschrittliche Funktionen zur Netzwerkverwaltung und Fehlererkennung.
Die Bus-Topologie ist heute kaum noch in neuen Installationen zu finden und wird hauptsächlich in älteren Systemen oder sehr einfachen Netzwerken mit wenigen Geräten eingesetzt, wo Kostenersparnis die oberste Priorität hat und die Leistung keine große Rolle spielt.
Die Ring-Topologie findet man seltener in LANs, aber sie wird in bestimmten industriellen Anwendungen oder Weitverkehrsnetzen (WANs) eingesetzt, wo die deterministische Datenübertragung und die Vermeidung von Kollisionen wichtig sind. Die Token-Passing-Methode bietet eine Vorhersagbarkeit, die in Echtzeitsystemen von Vorteil sein kann.
Die Mesh-Topologie wird in Umgebungen eingesetzt, in denen absolute Ausfallsicherheit und höchste Verfügbarkeit unerlässlich sind, wie beispielsweise in großen Serverfarmen, Rechenzentren oder kritischen Kommunikationsinfrastrukturen. Die immensen Kosten und die Komplexität schränken ihren Einsatz auf solche spezialisierten Szenarien ein. Oft werden hybride Ansätze verfolgt, bei denen Teile eines Netzwerks eine Mesh-Struktur aufweisen, während andere Bereiche eine einfachere Topologie nutzen.
Hybride Topologien
In der Praxis sind reine Topologien oft nicht die effizienteste Lösung. Viele Netzwerke verwenden daher hybride Topologien, die Elemente aus verschiedenen Topologien kombinieren, um deren Vorteile zu nutzen und Nachteile zu minimieren. Ein Beispiel wäre ein Stern-Bus-Netzwerk, bei dem mehrere Stern-Netzwerke über ein gemeinsames Bus-Backbone miteinander verbunden sind. Diese Flexibilität ermöglicht es, Netzwerke optimal an spezifische Anforderungen anzupassen.
Das sind die neuesten Netzwerktopologien Buch Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Netzwerk-Topologien: Stern, Ring, Bus und Mesh erklärt
Was ist die gängigste Netzwerk-Topologie für ein Heimnetzwerk?
Für ein typisches Heimnetzwerk ist die Stern-Topologie die gängigste und empfehlenswerteste Wahl. Ein zentraler Router oder Switch fungiert als Hub, an den alle deine Geräte wie Computer, Laptops, Smartphones und Smart-Home-Geräte angeschlossen werden. Dies ermöglicht eine einfache Verwaltung und gute Leistung für alltägliche Aufgaben.
Welche Topologie eignet sich am besten, wenn Ausfallsicherheit oberste Priorität hat?
Wenn Ausfallsicherheit und Redundanz die wichtigsten Kriterien sind, ist die Mesh-Topologie die überlegene Wahl. Dank der vielen redundanten Verbindungen kann das Netzwerk auch bei Ausfall einzelner Knoten oder Verbindungen weiterhin funktionsfähig bleiben. Die vollständige Mesh-Topologie, bei der jedes Gerät mit jedem anderen verbunden ist, bietet das höchste Maß an Ausfallsicherheit.
Kann ich eine Bus-Topologie erweitern, ohne das gesamte Netzwerk neu aufbauen zu müssen?
Die Erweiterung einer Bus-Topologie ist möglich, aber nicht trivial. Das Hinzufügen neuer Geräte erfordert das Durchtrennen des Hauptkabels, das Einfügen eines T-Connectors und das Wiederherstellen der Verbindungen. Dabei besteht immer das Risiko, die gesamte Bus-Verbindung zu unterbrechen, was zu Ausfallzeiten führt. Bei vielen Geräten oder wachsendem Datenverkehr ist die Leistung einer Bus-Topologie ohnehin stark eingeschränkt, was eine Erweiterung ohnehin weniger attraktiv macht.
Wie unterscheidet sich die logische von der physischen Topologie?
Die physische Topologie beschreibt die tatsächliche Verkabelung und Anordnung der Geräte. Die logische Topologie beschreibt, wie die Daten durch das Netzwerk fließen. Es ist möglich, dass die logische und physische Topologie eines Netzwerks voneinander abweichen. Beispielsweise kann ein Netzwerk physisch wie eine Stern-Topologie aussehen, aber logisch wie eine Bus- oder Ring-Topologie arbeiten, je nachdem, wie die Datenübertragung und das Zugriffsverfahren implementiert sind.
Welche Rolle spielt der Switch bei der Stern-Topologie?
Bei der Stern-Topologie ist der Switch (oder Hub) das zentrale Element. Er empfängt Datenpakete von einem Gerät und leitet sie intelligent an das vorgesehene Zielgerät weiter. Ein Switch ist dabei fortschrittlicher als ein Hub, da er lernt, welche Geräte an welchen Ports angeschlossen sind, und die Daten gezielt dorthin sendet, anstatt sie an alle Ports zu senden wie ein Hub. Dies verbessert die Netzwerkeffizienz und reduziert Kollisionen.
Gibt es Nachteile bei der Ring-Topologie, die sie für moderne Netzwerke ungeeignet machen?
Ja, die Ring-Topologie hat mehrere Nachteile, die sie für viele moderne LAN-Anwendungen weniger attraktiv machen. Die Schwierigkeit bei der Fehlerbehebung und Erweiterung, sowie die potenzielle Leistungsabnahme bei hoher Last durch die sequenzielle Datenübertragung sind wesentliche Schwächen. Moderne Netzwerke bevorzugen oft die Flexibilität und Leistung der Stern-Topologie mit Switches.
Wann ist eine partieller Mesh-Topologie sinnvoller als eine vollständige Mesh-Topologie?
Eine partielle Mesh-Topologie ist sinnvoller, wenn die volle Redundanz einer vollständigen Mesh-Topologie nicht zwingend erforderlich ist, aber dennoch eine erhöhte Ausfallsicherheit gegenüber einer einfachen Stern- oder Bus-Topologie gewünscht wird. Sie bietet einen Kompromiss zwischen Ausfallsicherheit, Kosten und Komplexität. Kritische Knotenpunkte werden direkt miteinander verbunden, während weniger wichtige Knoten eine einfachere Anbindung erhalten können. Dies spart erhebliche Kosten und Aufwand im Vergleich zur vollständigen Vernetzung.
